Ê tô thủy lực nghiêng VERTEX

Ê tô thủy lực nghiêng

Hãng sản xuất: VERTEX

Xuất xứ: Đài Loan

 Độ mở tối đa: 170mm; 300mm.

Góc nghiêng được: 0 ~ 50°.

Kiểu cơ cấu kẹp: Thủy lực (lực kẹp chính xác bằng áp suất thủy lực pít tông thủy lực)

Độ chính xác: ±0.01mm.

Công dụng: định vị và kẹp chặt phôi phay góc nghiêng.

Bảo hành: 12 tháng

Mô tả sản phẩm

CÔNG DỤNG Ê TÔ THỦY LỰC NGHIÊNG:

– Ê tô thủy lực nghiêng dùng kẹp chi tiết khi gia công với 1 góc nghiêng nào đó. Ê tô thủy lực có lực kẹp chi tiết lớn và chính xác theo vạch chia.

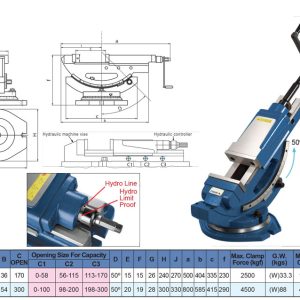

THÔNG SỐ SẢN PHẨM Ê TÔ THỦY LỰC NGHIÊNG VHT-4, VHT-6 CỦA VERTEX:

Thông số ê tô thủy lực nghiêng VHT của VERTEX

                                                                Thông số ê tô thủy lực nghiêng VHT của VERTEX

ĐẶC TÍNH SẢN PHẨM Ê TÔ THỦY LỰC NGHIÊNG VHT CỦA VERTEX:

– Ê tô thủy lực VHT thiết lập góc nghiêng được giữ chặt bởi 2 bu-lông, nó giữ góc ghiêng tại mỗi vị trí với độ ổn định cao.

Khoảng góc nghiêng của ê tô thủy lực nghiêng VHT là: 0 – 50°.

– Đĩa chia độ góc nghiêng hiển thị trực tiếp trên mặt dưới ê tô.

– Ê tô có thể quay tròn 360° trên đế có đĩa chia, có bu lông kẹp chắc chắn tại mỗi vị trí.

– Ê tô thủy lực nghiêng VHT có cơ cấu phía trên hoàn toàn giống dòng ê tô thủy lực VH của VERTEX.

– Lực kẹp chi tiết của ê tô thủy lực nghiêng VHT lớn: 2500Kg – 4500Kg và được thiết lập chính xác bằng hành trình của pít tông thủy lực lắp bên trong trục vít me.

– Với 3 vạch chia ở đầu trục quay, người công nhân có thể thiết lập lực kẹp chính xác chi tiết. Khi vòng ngoài của tay quay đến vòng đầu tiên thì lực kẹp tương ứng là 1/3 lực kẹp lớn nhất của ê tô. Khi vòng ngoài của tay quay đến vòng thứ 2 thì lực kẹp tương ứng bằng 2/3 lực kẹp lớn nhất của ê tô. Và khi vòng ngoài của tay quay đến vòng thứ 3 thì lực kẹp đạt lực kẹp lớn nhất.

– Độ mở lớn nhất của ê tô nghiêng VHT rất lớn: 170mm – 300mm.

– Khả năng gá kẹp nhanh, nhẹ nhàng, chắc chắn, chính xác.

– Dùng kẹp cho các chi tiết bằng: đồng, nhôm, nhựa và thép.

– Thích hợp sử dụng cho máy phay, máy khoan, máy chép hình (máy xọc), máy mài và nhiều máy khác.

– Bề mặt làm việc ê tô thủy lực VHT-4, VHT-6  có độ cứng cao và mài bóng.

– Với hệ thống trợ lực bằng cơ cấu thủy lực, cho lực kẹp phôi lớn nhất với lực tay vặn nhỏ nhất.

– Trục vít me ê tô thủy lực được che kín để tránh phoi và bụi bẩn.

– Quá trình kẹp và khóa nhanh, mở ra dễ dàng.

– Độ song song của ê tô thủy lực nghiêng VHT là: 0.02/100mm. Độ vuông góc là: 0.02/50mm.

– Giá thành ê tô thủy lực nghiêng VHT của VERTEX rất cạnh tranh.

– Hãy liên hệ trực tiếp với chúng tôi để có tư vấn tốt nhất về thông số kỹ thuật và giá cả về tất cả dòng ê tô thủy lực VERTEX.
