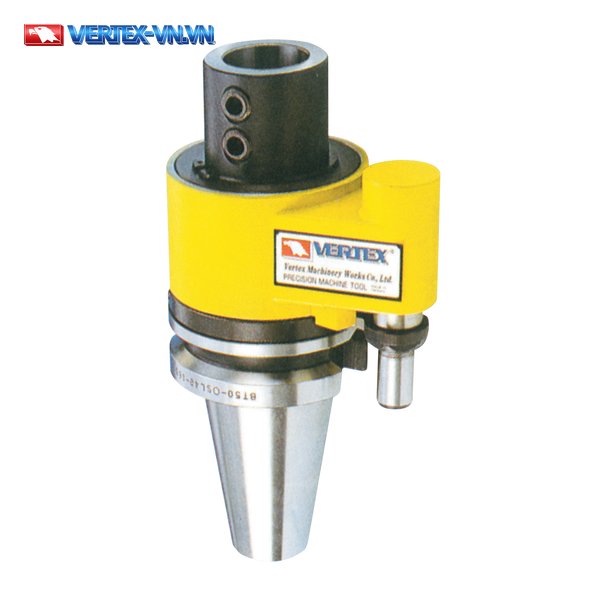

Bầu tưới dầu VERTEX SLO (Oil-Feed Holder) là coolant hole holder for straight shank — đầu kẹp có lỗ tưới dầu dùng cho cán dao thẳng, của hãng VERTEX (Đài Loan), gồm 3 mã theo côn BT40 và BT50. Ba mã bầu tưới dầu SLO khác nhau ở côn máy, một số kích thước và khối lượng (4KGS – 7.8KGS).
Bầu Tưới Dầu VERTEX SLO Là Gì
VERTEX gọi tên đầy đủ sản phẩm này là Oil-Feed Holder / SLO, sản xuất theo 2 côn máy BT40 và BT50. Tên tiếng Anh in kèm là “Coolant hole holder for straight shank”, dịch sát là đầu kẹp có lỗ tưới dầu (coolant hole) dùng cho cán dao thẳng (straight shank). BT40 có 1 mã: BT40SLO32-165. BT50 có 2 mã: BT50SLO32-165 và BT50SLO40-170.
Hãng VERTEX còn có bầu kẹp dao phay kiểu vít kẹp SLA chuôi BT.
Bảng Thông Số Bầu Tưới Dầu VERTEX SLO BT40, BT50
Bảng kích thước bầu tưới dầu VERTEX SLO ghi đơn vị mm (Unit: mm).

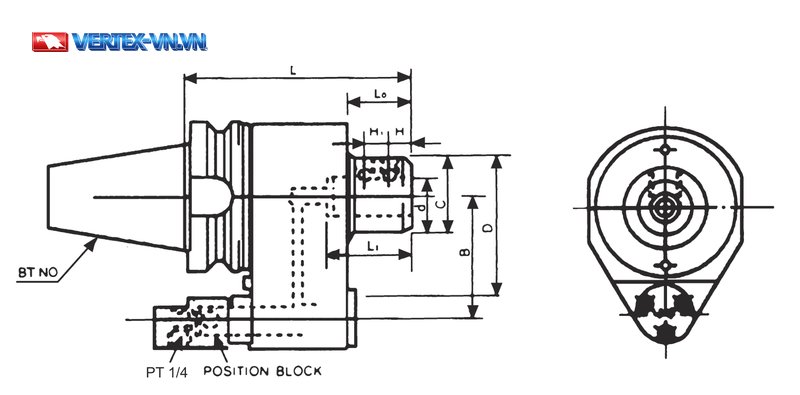

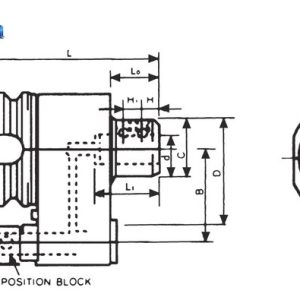

Các ký hiệu d, L, B, C, D, L0, L1, H, H1 trong bảng dưới ghi theo bản vẽ catalogue sau:

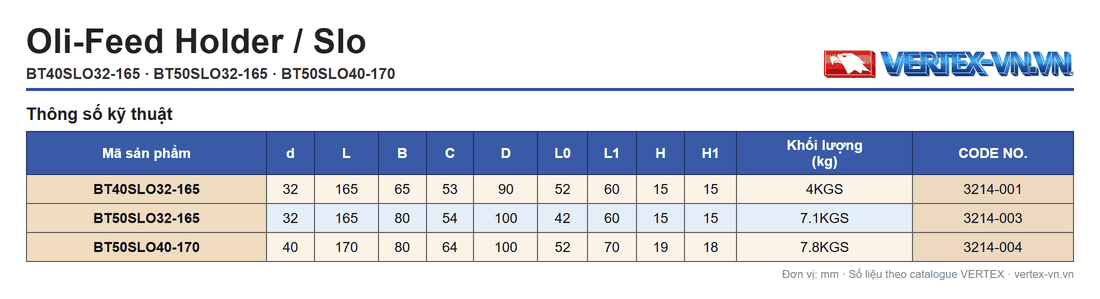

| Mã sản phẩm | d | L | B | C | D | L0 | L1 | H | H1 | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BT40SLO32-165 | 32 | 165 | 65 | 53 | 90 | 52 | 60 | 15 | 15 | 4KGS | 3214-001 |
| BT50SLO32-165 | 32 | 165 | 80 | 54 | 100 | 42 | 60 | 15 | 15 | 7.1KGS | 3214-003 |
| BT50SLO40-170 | 40 | 170 | 80 | 64 | 100 | 52 | 70 | 19 | 18 | 7.8KGS | 3214-004 |
Cột d có 2 trị số 32 và 40, trùng với số đứng sau chữ SLO trong mã (SLO32, SLO40); số cuối mã (165, 170) trùng với cột L.
Hãng VERTEX ghi: khi dùng bầu tưới dầu, khối định vị (positioning block) minh họa trên bản vẽ là cần thiết.
Khối Định Vị (Positioning Block) Khi Lắp Bầu Tưới Dầu SLO
Khi sử dụng bầu tưới dầu (Oil-Feed Holder), khối định vị (positioning block) minh họa trên bản vẽ là cần thiết. Khối định vị có thể được lắp vào dẫn hướng trục chính (spindle guide), nhưng phải lắp sao cho không cản trở cần thay dao tự động (ATC arm) và các bộ phận khác của máy. Cần tham khảo ý kiến nhà sản xuất máy về cách lắp đặt phù hợp.
Bản vẽ khối định vị có các nhãn: BT NO, PT 1/4 POSITION BLOCK (khối định vị PT 1/4), bolt holes (lỗ bắt bu-lông), Ø6, O-ring, Rc(PT)⅛ or ¼. Ghi chú in thêm trên bản vẽ: “(Note) H & X dimensions differ depending on machines employed” — kích thước H và X thay đổi tùy theo máy sử dụng.

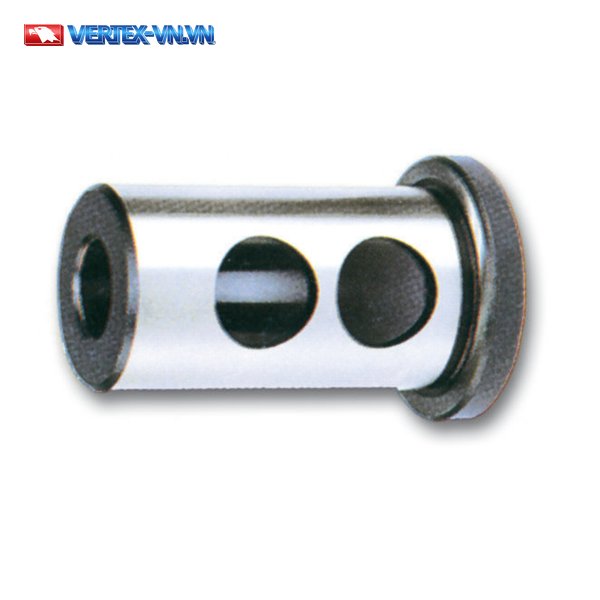

Ống Giảm OC Cho Bầu Tưới Dầu SLO
VERTEX gọi nhóm phụ kiện này là reducing sleeve for oil feed holder (ống giảm cho bầu tưới dầu), gồm 4 mã. Cột D1 có 2 trị số: 32 và 40, ứng với mã OC32-xx và OC40-xx. Đơn vị các cột kích thước là mm, khối lượng tính theo kg.

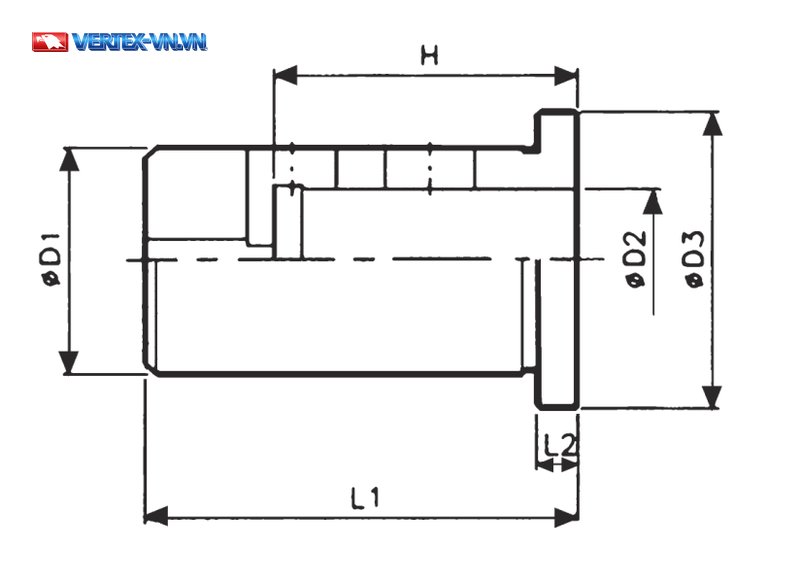

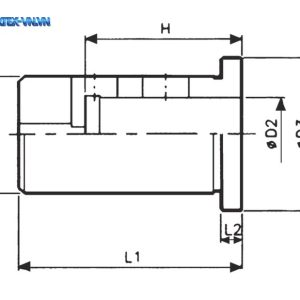

Các ký hiệu D1, D2, D3, L1, L2, H trong bảng dưới ghi theo bản vẽ catalogue sau:

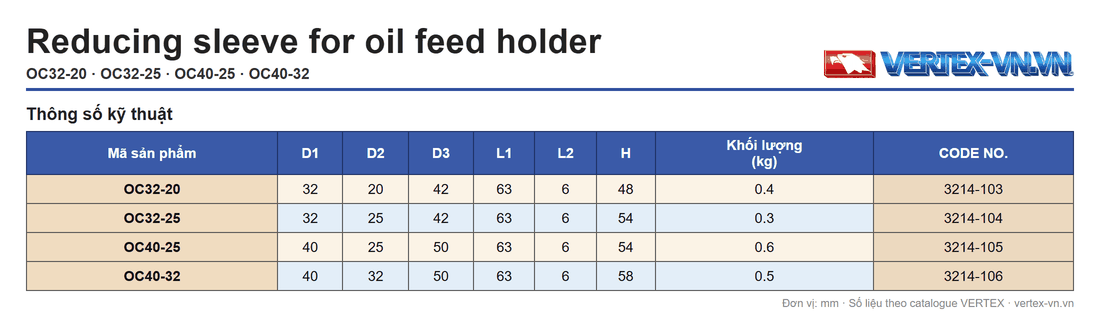

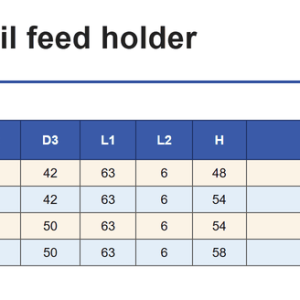

| Mã sản phẩm | D1 | D2 | D3 | L1 | L2 | H | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|---|---|
| OC32-20 | 32 | 20 | 42 | 63 | 6 | 48 | 0.4 | 3214-103 |
| OC32-25 | 32 | 25 | 42 | 63 | 6 | 54 | 0.3 | 3214-104 |
| OC40-25 | 40 | 25 | 50 | 63 | 6 | 54 | 0.6 | 3214-105 |
| OC40-32 | 40 | 32 | 50 | 63 | 6 | 58 | 0.5 | 3214-106 |
Hai số trong mã ống giảm trùng với cột D1 và D2 (vd OC32-20: D1 32, D2 20); cột L1 là 63 và L2 là 6 ở cả 4 mã.
Câu Hỏi Thường Gặp
Bầu tưới dầu VERTEX SLO gồm những mã nào?
Ba mã: BT40SLO32-165 (côn BT40), BT50SLO32-165 và BT50SLO40-170 (côn BT50).
Bầu tưới dầu SLO có bắt buộc dùng thêm khối định vị (positioning block) không?
Có. Khối định vị minh họa trên bản vẽ là cần thiết khi dùng bầu tưới dầu; khối này có thể lắp vào dẫn hướng trục chính nhưng phải lắp sao cho không cản trở cần thay dao tự động (ATC arm), và cần tham khảo nhà sản xuất máy về cách lắp phù hợp.
Ống giảm OC cho bầu tưới dầu SLO là gì?
Ống giảm OC (reducing sleeve for oil feed holder) là phụ kiện giảm cỡ cho bầu tưới dầu SLO, gồm 4 mã: OC32-20, OC32-25, OC40-25, OC40-32.
Bầu tưới dầu SLO côn BT40 và BT50 khác nhau ở đâu?
Khác nhau ở côn máy, một số kích thước và khối lượng. BT40SLO32-165 (côn BT40) có cột D 90, khối lượng 4KGS; hai mã côn BT50 cùng cột D 100 và cột B 80, khác nhau ở cột d (32 / 40), L (165 / 170), C (54 / 64), L0 (42 / 52), L1 (60 / 70), H (15 / 19), H1 (15 / 18) và khối lượng 7.1KGS / 7.8KGS.
