Bộ bu lông đai ốc kẹp VERTEX VCK là bộ đai ốc chữ T, bu lông cấy, đai ốc mặt bích và đai ốc nối, dùng cùng tấm kẹp để giữ phôi, ê tô hoặc đồ gá xuống rãnh chữ T của bàn máy. Bộ được dùng để kẹp chi tiết cần gia công cố định trên bàn máy. Với cùng một rãnh T, cỡ ren lớn hơn chịu tải kẹp nặng hơn, nên chọn bộ theo bề rộng rãnh T của bàn máy. Tấm kẹp phẳng cần đi cùng bu lông, đai ốc rãnh T và một điểm đỡ; ở bộ kẹp phẳng của VERTEX, điểm đỡ là kích. Hãng VERTEX có hai bộ kẹp phôi: bộ bu lông đai ốc kẹp 38 chi tiết VCK-1012 đến VCK-1618, cỡ ren M10-M16, gồm đai ốc chữ T, đai ốc mặt bích, đai ốc nối và 24 bu lông cấy 6 chiều dài 75-200 mm; và bộ kẹp phẳng cùng kích VCK-1264, VCK-1665, mỗi bộ gồm 6 tấm kẹp phẳng và 4 kích VSJ-70A, VSJ-150A, độ cứng HRC 34°.

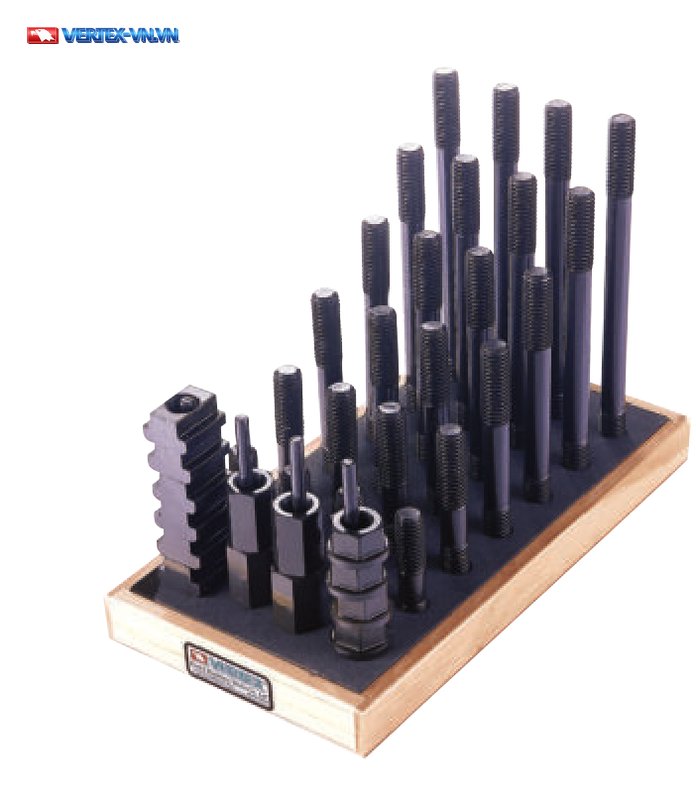

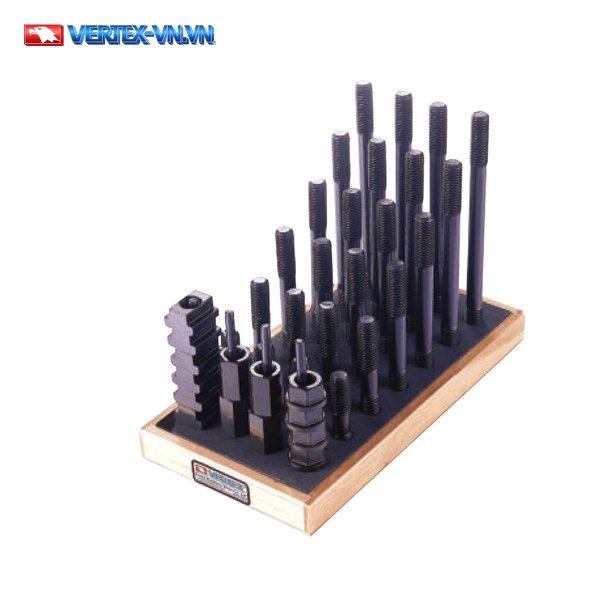

Bộ Bu Lông Đai Ốc Kẹp 38 Chi Tiết VERTEX VCK
Bộ bu lông đai ốc kẹp VERTEX VCK gồm 5 mã VCK-1012, VCK-1214, VCK-1216, VCK-1416 và VCK-1618, mỗi bộ đủ 38 chi tiết, chế tạo từ thép nhiệt luyện với bề mặt oxy hóa đen.

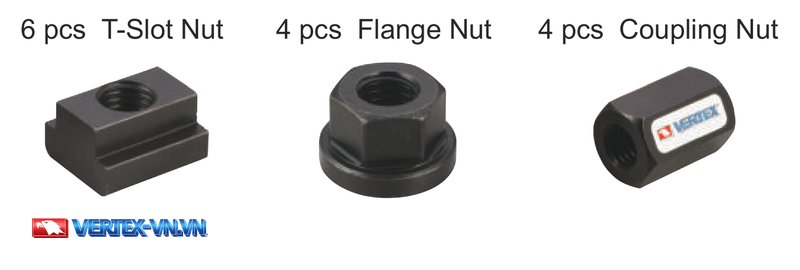

Thành Phần Bộ 38 Chi Tiết
Bộ 38 chi tiết gồm bốn loại: 6 đai ốc chữ T, 4 đai ốc mặt bích, 4 đai ốc nối và 24 bu lông cấy chia đều cho 6 chiều dài 75, 100, 125, 150, 175 và 200 mm, mỗi chiều dài 4 cây. Bu lông lẻ theo từng cỡ có trong dòng bu lông kẹp phôi VERTEX.
- 6 đai ốc chữ T (T-Slot Nut)

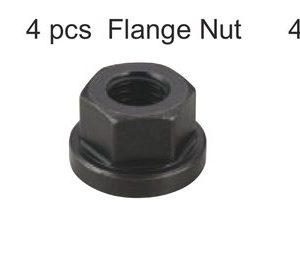

- 4 đai ốc mặt bích (Flange Nut)
- 4 đai ốc nối (Coupling Nut)
- 24 bu lông cấy (Stud), chia đều 6 chiều dài 75 mm, 100 mm, 125 mm, 150 mm, 175 mm và 200 mm, mỗi chiều dài 4 cây
Tổng cộng 6 + 4 + 4 + 24 = 38 chi tiết trong một bộ.

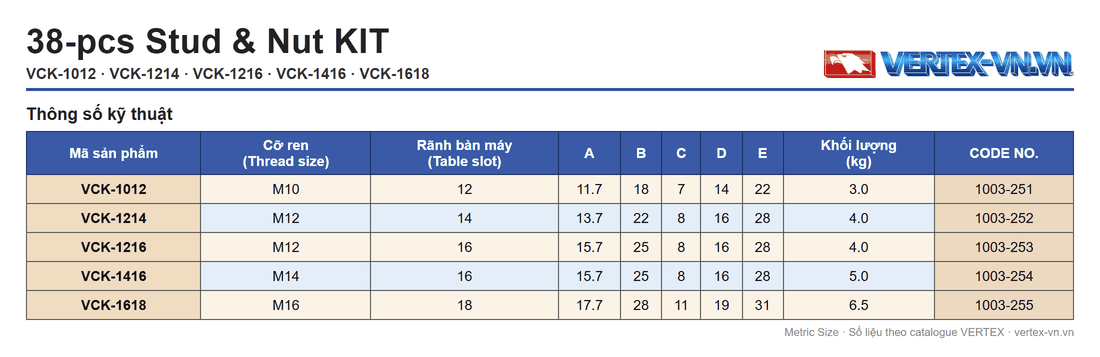

Bảng Thông Số Cỡ Ren Và Rãnh Bàn Máy VCK-1012 Đến VCK-1618
Năm mã VCK có cỡ ren từ M10 đến M16, khớp với rãnh bàn máy (Table slot) từ 12 đến 18. Chọn bộ theo cỡ ren và rãnh bàn máy đang dùng.

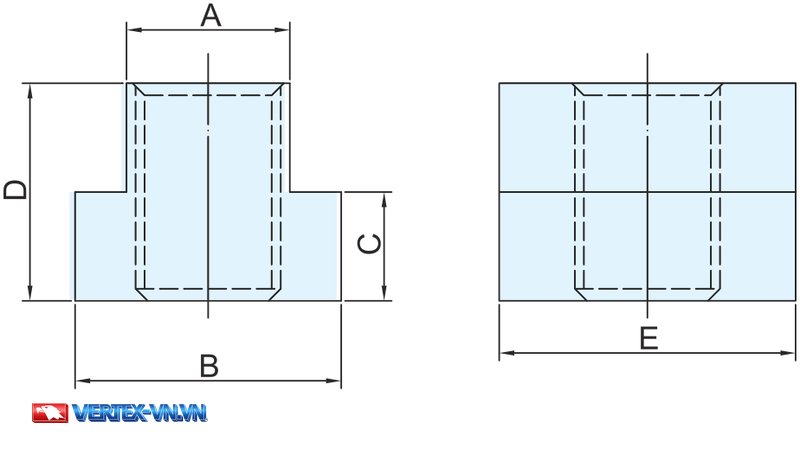

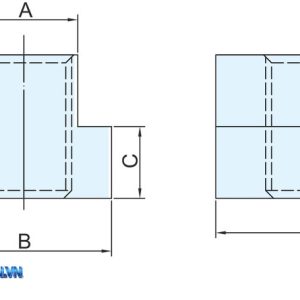

Các ký hiệu A, B, C, D, E trong bảng ứng với bản vẽ sau:
| Mã sản phẩm | Cỡ ren | Rãnh bàn máy | A | B | C | D | E | Khối lượng (kg) | Mã đặt hàng |
|---|---|---|---|---|---|---|---|---|---|
| VCK-1012 | M10 | 12 | 11.7 | 18 | 7 | 14 | 22 | 3.0 | 1003-251 |
| VCK-1214 | M12 | 14 | 13.7 | 22 | 8 | 16 | 28 | 4.0 | 1003-252 |
| VCK-1216 | M12 | 16 | 15.7 | 25 | 8 | 16 | 28 | 4.0 | 1003-253 |
| VCK-1416 | M14 | 16 | 15.7 | 25 | 8 | 16 | 28 | 5.0 | 1003-254 |
| VCK-1618 | M16 | 18 | 17.7 | 28 | 11 | 19 | 31 | 6.5 | 1003-255 |
Cách Chọn Bộ VCK Theo Cỡ Ren Và Rãnh Bàn Máy
Bộ VCK được chọn theo cỡ ren bu lông cấy và độ rộng rãnh bàn máy: M10 khớp rãnh 12, M12 khớp rãnh 14 hoặc 16, M14 khớp rãnh 16, M16 khớp rãnh 18.
- VCK-1012: ren M10, rãnh bàn máy 12
- VCK-1214: ren M12, rãnh bàn máy 14
- VCK-1216: ren M12, rãnh bàn máy 16
- VCK-1416: ren M14, rãnh bàn máy 16
- VCK-1618: ren M16, rãnh bàn máy 18
VCK-1214 và VCK-1216 cùng dùng ren M12 nhưng khác độ rộng rãnh bàn máy (14 và 16), kèm theo trị số A (13,7 và 15,7) và B (22 và 25) khác nhau. Bộ 38 chi tiết VCK gồm bu lông và đai ốc rời cho từng điểm kẹp, còn bộ VCK-1264 và VCK-1665 là tấm kẹp phẳng cùng kích đi theo bộ.

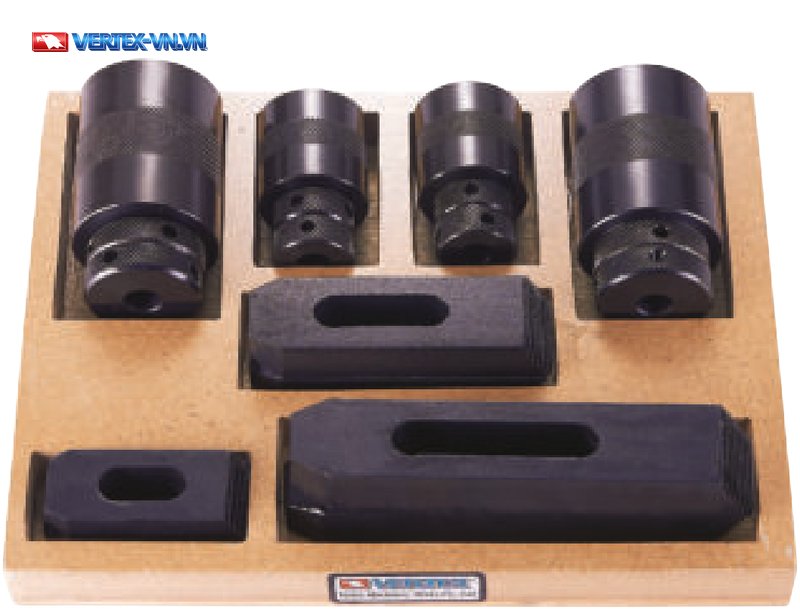

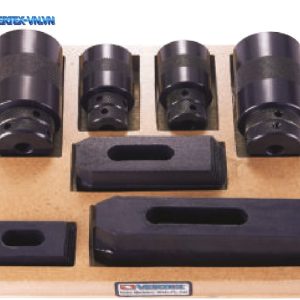

Bộ Kẹp Phẳng Và Kích VERTEX VCK-1264, VCK-1665
Bộ kẹp phẳng và kích VERTEX gồm hai mã VCK-1264 dùng ren M12 và VCK-1665 dùng ren M16, độ cứng HRC 34°. Mỗi bộ gồm sáu tấm kẹp phẳng theo ba kích thước và bốn kích đi kèm.
Thành Phần Bộ Kẹp Phẳng Và Kích
Bộ VCK-1264 (M12) gồm ba tấm kẹp phẳng mã 6214, 6224 và 6234, mỗi mã 2 chiếc, cùng bốn kích thuộc dòng bộ vít điều chỉnh đỡ phôi VSJ: hai VSJ-70A và hai VSJ-150A. Bộ VCK-1665 (M16) dùng ba tấm kẹp phẳng mã 6215, 6225 và 6235 theo cùng số lượng.
- VCK-1264 (M12): tấm kẹp phẳng 6214 × 2, 6224 × 2, 6234 × 2; kích VSJ-70A × 2, VSJ-150A × 2
- VCK-1665 (M16): tấm kẹp phẳng 6215 × 2, 6225 × 2, 6235 × 2; kích VSJ-70A × 2, VSJ-150A × 2

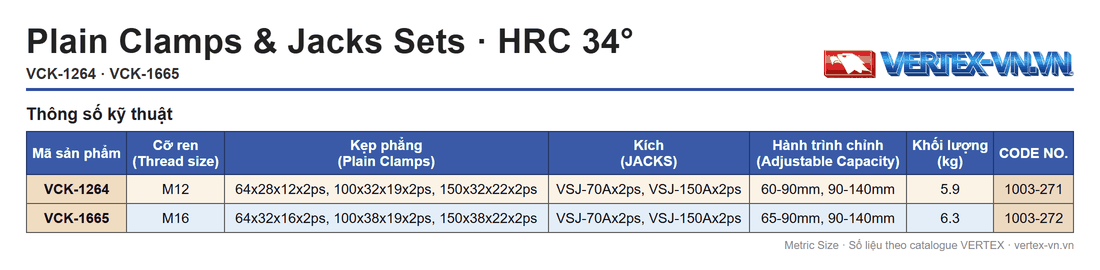

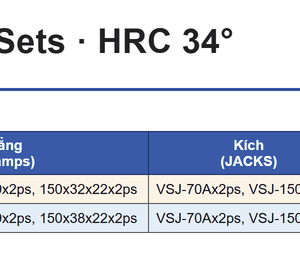

Bảng Thông Số Bộ Kẹp Phẳng Và Kích VCK-1264, VCK-1665
Bộ VCK-1264 có khối lượng 5,9 kg và bộ VCK-1665 có khối lượng 6,3 kg.
| Mã sản phẩm | Cỡ ren | Tấm kẹp phẳng | Kích | Phạm vi điều chỉnh | Khối lượng (kg) | Mã đặt hàng |
|---|---|---|---|---|---|---|
| VCK-1264 | M12 | 64x28x12x2ps, 100x32x19x2ps, 150x32x22x2ps | VSJ-70Ax2ps, VSJ-150Ax2ps | 60-90mm, 90-140mm | 5.9 | 1003-271 |
| VCK-1665 | M16 | 64x32x16x2ps, 100x38x19x2ps, 150x38x22x2ps | VSJ-70Ax2ps, VSJ-150Ax2ps | 65-90mm, 90-140mm | 6.3 | 1003-272 |
Phạm Vi Điều Chỉnh Của Kích VSJ-70A Và VSJ-150A
Trong bộ VCK-1264, kích VSJ-70A điều chỉnh trong khoảng 60-90 mm và kích VSJ-150A điều chỉnh trong khoảng 90-140 mm. Trong bộ VCK-1665, kích VSJ-70A điều chỉnh trong khoảng 65-90 mm và kích VSJ-150A điều chỉnh trong khoảng 90-140 mm.
Câu Hỏi Thường Gặp
Bộ Bu Lông Đai Ốc Kẹp 38 Chi Tiết VCK Gồm Những Chi Tiết Nào?
Bộ gồm 6 đai ốc chữ T, 4 đai ốc mặt bích, 4 đai ốc nối và 24 bu lông cấy chia đều cho 6 chiều dài từ 75 đến 200 mm.
Bộ VCK-1012 Có Dùng Được Cho Rãnh Bàn Máy 14 Không?
Không. VCK-1012 dùng ren M10 cho rãnh bàn máy 12; rãnh 14 dùng bộ VCK-1214 ren M12.
Bộ Kẹp Phẳng Và Kích VCK-1264, VCK-1665 Gồm Những Mã Tấm Kẹp Nào?
VCK-1264 (M12) dùng tấm kẹp phẳng mã 6214, 6224, 6234; VCK-1665 (M16) dùng tấm kẹp phẳng mã 6215, 6225, 6235, mỗi mã 2 chiếc trong cả hai bộ.
Bộ VCK 38 Chi Tiết Khác Gì Bộ Gá Kẹp 52 Chi Tiết CK?
Bộ VCK 38 chi tiết gồm đai ốc và bu lông cấy rời, cỡ ren M10-M16. Bộ gá kẹp 52 chi tiết CK là một bộ khác của VERTEX.
