CÔNG DỤNG BỘ VÍT ĐIỀU CHỈNH ĐỠ PHÔI:
– Bộ vít điều chỉnh đỡ phôi dùng để đỡ phôi có bề mặt định vị không đều trước khi kẹp chặt để gia công.
THÔNG SỐ BỘ KÍCH ĐỠ PHÔI VSJ-A; VSJ-B VERTEX:
– Các thông số kích thước, kết cấu, khối lượng của các kích vít được thể hiện như hình catalogue phía trên.
– Được làm từ vật liệu thép: S45C. Chịu lực nén cao. Cho phép đỡ phôi có khối lượng lớn.
– Bề mặt được nhiệt luyện và có độ bóng cao. Ôxi hóa màu đen, chống ăn mòn tốt.
– Bộ vít điều chỉnh đỡ phôi VSJ-A, VSJ-B VERTEX dùng kẹp phôi mỏng từ dưới lên hoặc đỡ phôi nặng.
– Có 6 loại đầu chống hình dạng khác nhau dùng cho các bề mặt phôi khác nhau.
– Có 2 vít điều chỉnh ngắn và 2 vít dài.
– Chiều cao vít điều chỉnh được từ: 65 – 230mm.
– Điều chỉnh chiều cao đầu đỡ bằng vít, nhanh, chắc chắn.
– Ren vít là kiểu ren tự hãm. Và sau khi tăng chỉnh chiều cao, có đai ốc khóa lại. Giữ chiều cao đỡ một cách chắc chắn.
– Khối lượng sản phẩm: 4.0Kg; 7.5Kg.
– Quý khách có thể tham khảo thêm các sản phẩm tương tự như: vít điều chỉnh có đế từ cho phép đỡ theo nhiều chiều khác nhau. Hoặc vít điều chỉnh.
– Hãy liên hệ với Công ty Nam Dương để có hỗ trợ về sản phẩm và giá cả.
Bảng Thành Phần Bộ VSJ-A, VSJ-B Và 6 Đầu Đỡ VSJ-1A ~ VSJ-6A
Bộ vít điều chỉnh đỡ phôi VSJ-A và VSJ-B là sản phẩm mới (NEW) của hãng VERTEX, tên hãng in “Thread Rod Jack Set”. Theo hãng, bộ sản phẩm phù hợp phôi không đều, chỉnh và cố định nhanh; dùng để kẹp và đỡ phôi; và cho phép chỉnh chiều cao.
Mỗi bộ gồm hai loại kích khác nhau cùng đủ sáu đầu đỡ. Bộ VSJ-A gồm 2 kích VSJ-70A và 2 kích VSJ-150A, khối lượng 4,0 kg. Bộ VSJ-B gồm 2 kích VSJ-150A và 2 kích VSJ-250A, khối lượng 7,5 kg. Cả hai bộ đều đi kèm đủ sáu đầu đỡ VSJ-1A, VSJ-2A, VSJ-3A, VSJ-4A, VSJ-5A, VSJ-6A, mỗi loại một chiếc.

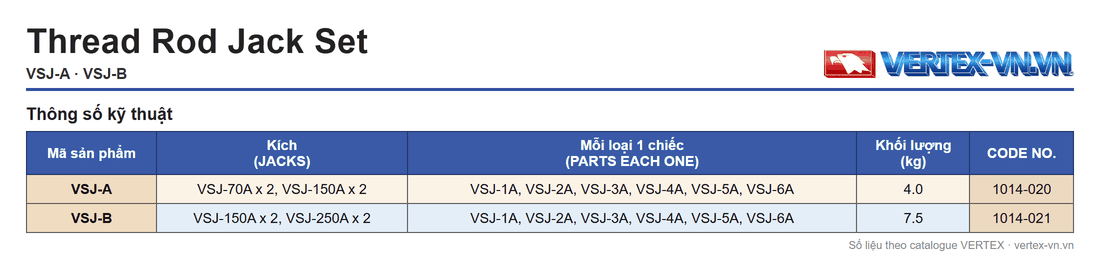

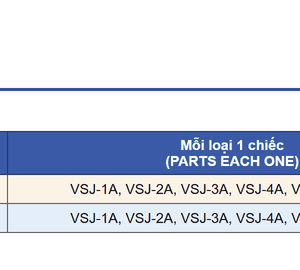

Thành Phần Bộ VSJ-A, VSJ-B
| Mã sản phẩm | Kích đi kèm | Đầu đỡ trong bộ | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|
| VSJ-A | VSJ-70A x 2, VSJ-150A x 2 | VSJ-1A, VSJ-2A, VSJ-3A, VSJ-4A, VSJ-5A, VSJ-6A | 4.0 | 1014-020 |
| VSJ-B | VSJ-150A x 2, VSJ-250A x 2 | VSJ-1A, VSJ-2A, VSJ-3A, VSJ-4A, VSJ-5A, VSJ-6A | 7.5 | 1014-021 |

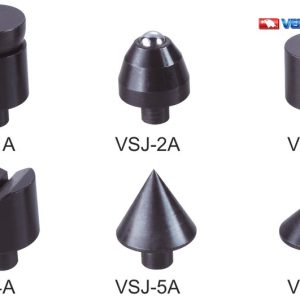

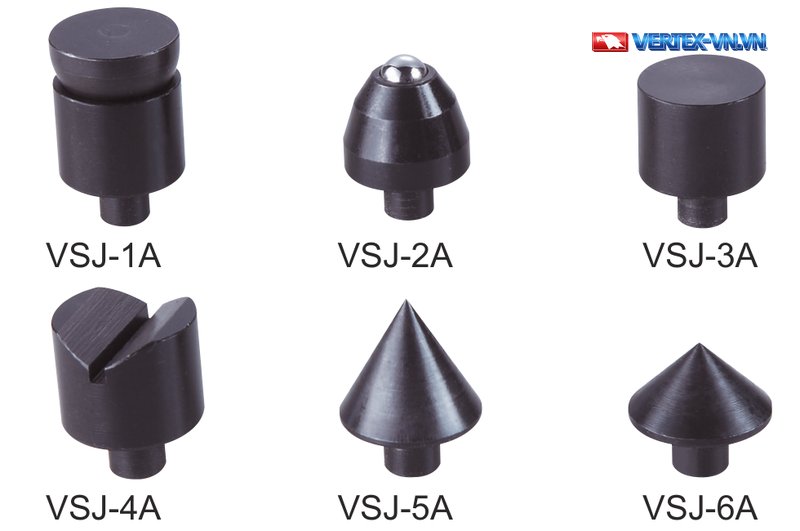

6 Đầu Đỡ VSJ-1A Đến VSJ-6A Cho Các Hình Dạng Phôi Khác Nhau
Sáu đầu đỡ (PADS) của bộ vít điều chỉnh, tên hãng in “6 PADS For different work piece shape”. Hình minh họa của hãng ghi góc của từng đầu đỡ: VSJ-2A 30°, VSJ-4A 120°, VSJ-5A 60° và VSJ-6A 90°.

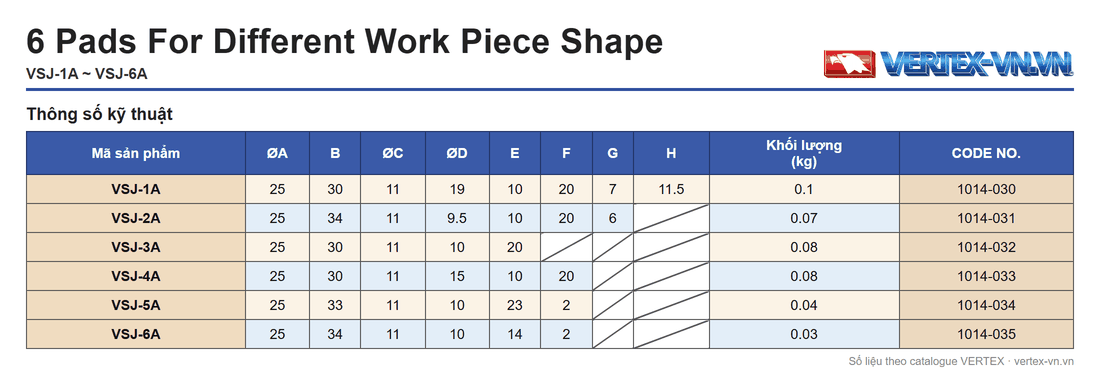

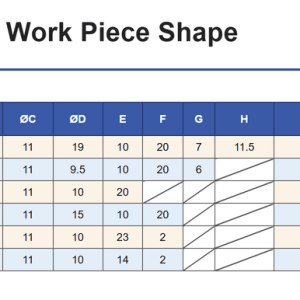

| Mã sản phẩm | ØA | B | ØC | ØD | E | F | G | H | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|---|---|---|---|
| VSJ-1A | 25 | 30 | 11 | 19 | 10 | 20 | 7 | 11.5 | 0.1 | 1014-030 |
| VSJ-2A | 25 | 34 | 11 | 9.5 | 10 | 20 | 6 | — | 0.07 | 1014-031 |
| VSJ-3A | 25 | 30 | 11 | 10 | 20 | — | — | — | 0.08 | 1014-032 |
| VSJ-4A | 25 | 30 | 11 | 15 | 10 | 20 | — | — | 0.08 | 1014-033 |
| VSJ-5A | 25 | 33 | 11 | 10 | 23 | 2 | — | — | 0.04 | 1014-034 |
| VSJ-6A | 25 | 34 | 11 | 10 | 14 | 2 | — | — | 0.03 | 1014-035 |
Khối lượng sáu đầu đỡ dao động từ 0,03 kg (VSJ-6A) đến 0,1 kg (VSJ-1A); trị số ØA giữ nguyên 25 ở cả sáu mã, trong khi B thay đổi từ 30 đến 34.
