Mâm cặp xoay góc tự do VERTEX VAV-4J, VAV-5J
Mâm cặp xoay góc tự do nghiêng 30 độ, xoay 360 độ
Bản vẽ ký hiệu kích thước mâm cặp xoay góc tự do VAV (A, B, C, E, F, G, H)
Bảng thông số mâm cặp xoay góc tự do VAV
Mâm cặp xoay góc tự do VERTEX VAV-4J, VAV-5J
Mâm cặp xoay góc tự do nghiêng 30 độ, xoay 360 độ
Bản vẽ ký hiệu kích thước mâm cặp xoay góc tự do VAV (A, B, C, E, F, G, H)
Bảng thông số mâm cặp xoay góc tự do VAV

Mâm Cặp Xoay Góc Tự Do VERTEX VAV-4J, VAV-5J – Free Angle Rotary Chuck

Liên Hệ

Hãng sản xuất: VERTEX (Đài Loan)
Dòng sản phẩm: Mâm cặp xoay góc tự do (Free Angle Rotary Chuck)
Mã sản phẩm: VAV-4J · VAV-5J
Lắp mâm cặp 3 chấu: VSC-4, VSC-5
Xoay / nghiêng: 360° / 30°
Khối lượng: VAV-4J 16 kg; VAV-5J 17 kg
Bảo hành: 06 tháng đối với lỗi từ nhà sản xuất
Đại diện thương hiệu VERTEX tại Việt Nam
  • Chi tiết sản phẩm
  • Đánh giá (0)

Mâm cặp xoay góc tự do VERTEX VAV-4J, VAV-5J là phụ kiện lắp mâm cặp 3 chấu, xoay 360°, nghiêng 30° để đặt góc kẹp phôi không theo tiêu chuẩn, tải trọng 15 kg. Phụ kiện được dùng để kẹp phôi tròn và vuông, khoan góc trên nhiều loại máy hoặc bàn nguội; thao tác đặt góc nhanh. Hai mã VAV-4J và VAV-5J có cùng kích thước ký hiệu A đến H, chỉ khác khối lượng 16 kg và 17 kg.

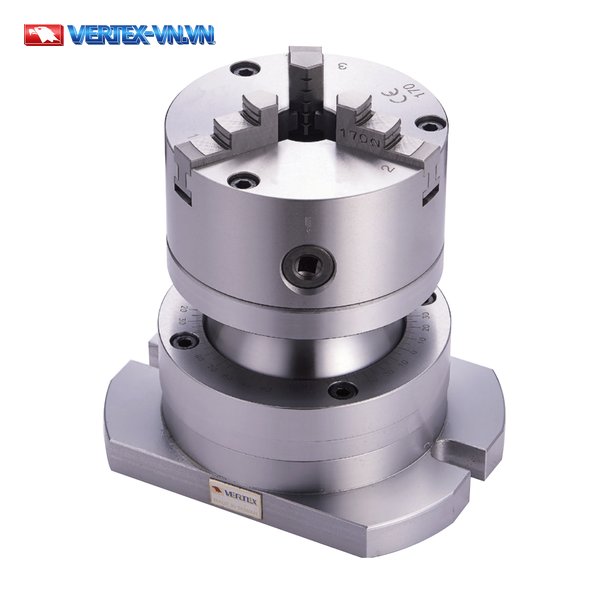

Mâm cặp xoay góc tự do VERTEX VAV-4J, VAV-5J
Mâm cặp xoay góc tự do VERTEX VAV-4J, VAV-5J

Mâm Cặp Xoay Góc Tự Do VERTEX Lắp Được Mâm Cặp 3 Chấu Nào

Mâm cặp xoay góc tự do VERTEX lắp được mâm cặp 3 chấu VSC-4 và VSC-5, mỗi mâm cặp có dải kẹp ngoài (O.D. Clamping) và kẹp trong (I.D. Clamping) riêng theo kích thước phôi. O.D. là viết tắt của Outer Diameter (đường kính ngoài); I.D. là viết tắt của Inner Diameter (đường kính trong). Hai mâm cặp này có dải kẹp như sau:

  • Kẹp ngoài (O.D. Clamping) VSC-4: ø3–90 mm
  • Kẹp ngoài (O.D. Clamping) VSC-5: ø3–110 mm
  • Kẹp trong (I.D. Clamping) VSC-4: ø32–84 mm
  • Kẹp trong (I.D. Clamping) VSC-5: ø35–100 mm

Cả dải kẹp ngoài lẫn dải kẹp trong của mâm cặp VSC-5 đều rộng hơn mâm cặp VSC-4. Sau khi lắp mâm cặp, phần xoay và nghiêng của thiết bị quyết định góc kẹp phôi có thể đặt được.

Khả Năng Xoay, Nghiêng Và Tải Trọng

VAV-4J và VAV-5J xoay được 360° và nghiêng 30°, cho phép bạn đặt góc kẹp phôi không theo tiêu chuẩn với tải trọng tối đa 15 kg.

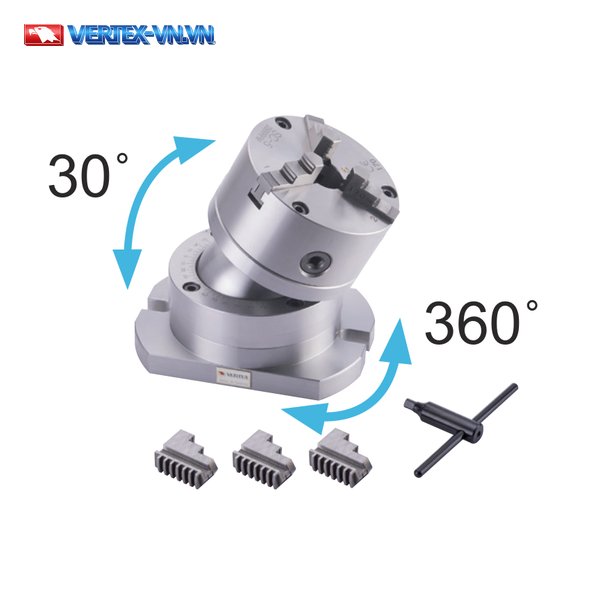

Mâm cặp xoay góc tự do nghiêng 30 độ, xoay 360 độ
Mâm cặp xoay góc tự do nghiêng 30 độ, xoay 360 độ
  • Góc xoay: 360°
  • Góc nghiêng: 30°
  • Tải trọng tối đa: 15 kg

Chức năng xoay và nghiêng dùng cho việc đặt góc không theo tiêu chuẩn (non-normal angle setting) trên phôi đang kẹp. Thao tác đặt góc thực hiện nhanh và đơn giản, có thể tăng hiệu quả làm việc. Tải trọng 15 kg áp dụng chung cho cả hai mã VAV-4J và VAV-5J.

Ứng Dụng Của Mâm Cặp Xoay Góc Tự Do VERTEX

Nhờ vừa xoay vừa nghiêng kết hợp mâm cặp kẹp phôi, mâm cặp xoay góc tự do VERTEX dùng để kẹp phôi tròn và vuông, khoan góc trên nhiều loại máy hoặc bàn nguội (bench work table). Ngoài mâm cặp xoay góc tự do, hãng VERTEX còn có mâm cặp chia độ nghiêng VUA-100J.

Bảng Thông Số Kích Thước Mâm Cặp Xoay Góc Tự Do VAV-4J, VAV-5J

Các ký hiệu A, B, C, E, F, G, H trong bảng ứng với bản vẽ kích thước (bản vẽ không ghi riêng ký hiệu D):

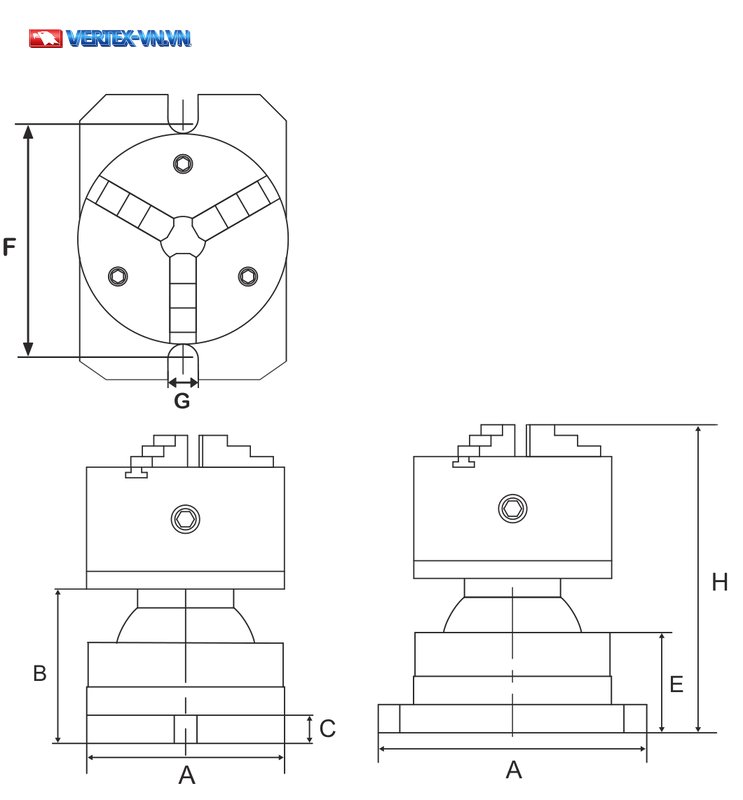

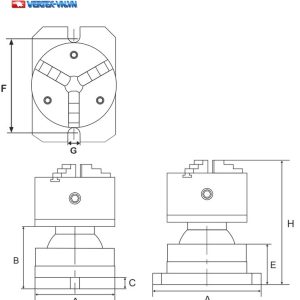

Bản vẽ ký hiệu kích thước mâm cặp xoay góc tự do VAV (A, B, C, E, F, G, H)
Bản vẽ ký hiệu kích thước mâm cặp xoay góc tự do VAV (A, B, C, E, F, G, H)

Mâm cặp xoay góc tự do VERTEX VAV-4J, VAV-5J có cùng tám kích thước ký hiệu A đến H, chỉ khác khối lượng: VAV-4J 16 kg và VAV-5J 17 kg. Tám trị số này nằm trong khoảng từ 17 đến 203.

Mã sản phẩm A B C D E F G H Khối lượng (kg) CODE NO.
VAV-4J 140 120 20 190 72 158 17 203 16 1002-217
VAV-5J 140 120 20 190 72 158 17 203 17 1002-218

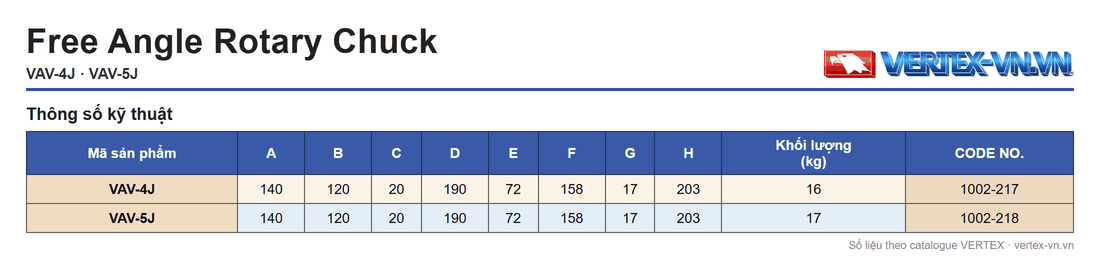

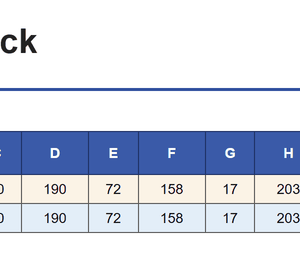

Bảng thông số mâm cặp xoay góc tự do VAV
Bảng thông số mâm cặp xoay góc tự do VAV

Khi đặt hàng, bạn nêu đúng mã VAV-4J hoặc VAV-5J.

Câu Hỏi Thường Gặp

Mâm cặp xoay góc tự do VAV-4J, VAV-5J là gì?

Là phụ kiện VERTEX cho phép xoay 360° và nghiêng 30° để đặt góc kẹp phôi không theo tiêu chuẩn, tải trọng tối đa 15 kg. Thiết bị lắp cùng mâm cặp 3 chấu VSC-4 hoặc VSC-5 để kẹp phôi.

Mâm cặp xoay góc tự do VERTEX có lắp được mâm cặp 3 chấu không?

Có. Mâm cặp xoay góc tự do VERTEX dòng VAV đi với mâm cặp 3 chấu VSC-4, VSC-5 (With VSC-4, VSC-5 3-JAW Chuck); mỗi mâm cặp có dải kẹp ngoài và kẹp trong riêng theo kích thước phôi.

Mâm cặp xoay góc tự do VAV thuộc nhóm phụ kiện nào của VERTEX?

Thuộc nhóm phụ kiện máy phay VERTEX. Trong cùng nhóm, hãng VERTEX còn có mâm cặp chia độ nghiêng VUA-100J.

VAV-4J và VAV-5J khác nhau ở điểm nào?

Hai mã có cùng tám kích thước ký hiệu A đến H (140/120/20/190/72/158/17/203). Điểm khác là khối lượng: VAV-4J nặng 16 kg, VAV-5J nặng 17 kg.

Tư Vấn Kỹ Thuật

VERTEX là hãng phụ kiện máy công cụ Đài Loan; liên hệ hotline 0911 066 515 để được tư vấn chọn mâm cặp xoay góc tự do VAV-4J, VAV-5J và báo giá phù hợp với mâm cặp 3 chấu bạn đang dùng. Khách hàng gia công phay góc có thể tham khảo thêm bàn chia độ lỗ lớn HVD-400 cũng của VERTEX. Xem thêm các sản phẩm khác trong danh mục phụ kiện máy phay VERTEX.
