Bàn chia độ lỗ lớn HVD-400 của hãng VERTEX là bàn xoay chia độ có lỗ tâm Ø65 mm, phù hợp cho thanh dài và phôi cần lỗ xuyên lớn. Bàn chia nhanh 15° bằng tay gạt, tương ứng 24 vị trí trên 360°, tỉ số truyền 1:90, tải trọng ngang 140 kg và tải trọng đứng 70 kg.
Bàn Chia Độ Lỗ Lớn HVD-400 Là Gì?

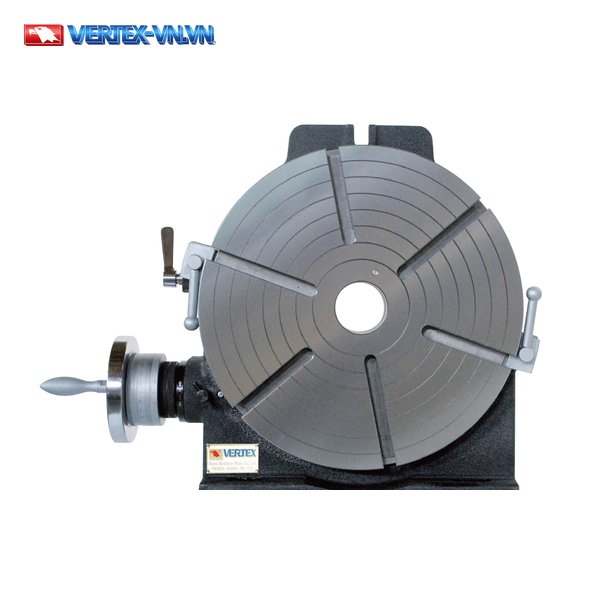

Bàn chia độ lỗ lớn HVD-400 của hãng VERTEX là bàn xoay chia độ dạng lỗ tâm lớn, chia nhanh (Big Through Hole / Fast Indexing Rotary Table), có lỗ tâm Ø65 mm.
Đặc Điểm Của Bàn Chia Độ Lỗ Lớn HVD-400
Bàn chia độ lỗ lớn HVD-400 của hãng VERTEX có các đặc điểm sau:
- Lỗ tâm (Center Bore) của bàn chia độ lỗ lớn HVD-400 là Ø65 mm.
- Kích thước lỗ tâm này phù hợp cho thanh dài và các phôi cần lỗ xuyên có kích thước lớn hơn.
- Bàn chia độ lỗ lớn HVD-400 là loại đa dụng (Multiple purpose).

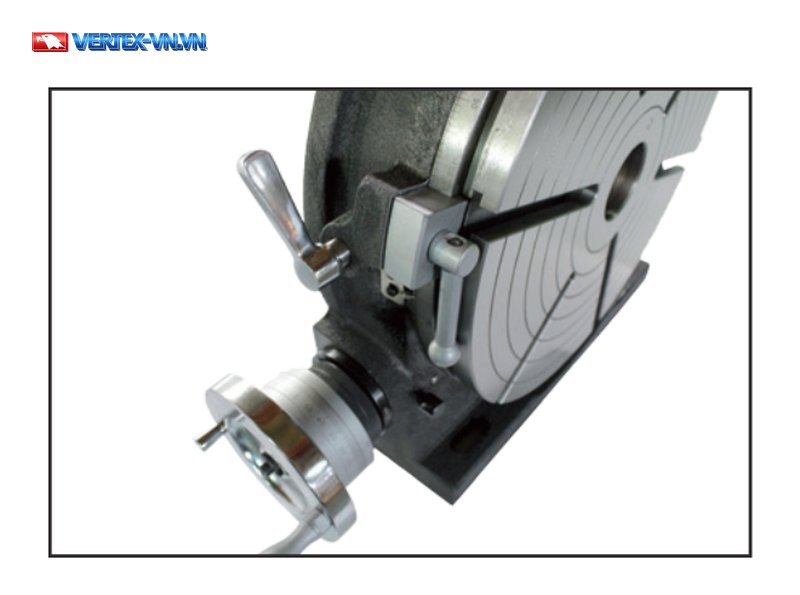

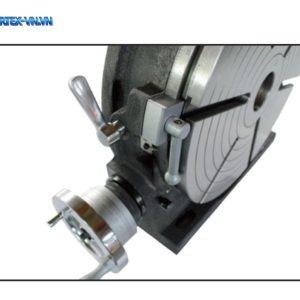

- Bàn có chức năng chia nhanh: chia 15° bằng tay gạt, tương ứng 24 vị trí trên 360°.
- Bàn chia độ lỗ lớn HVD-400 cải thiện hiệu suất, tiết kiệm chi phí.
- Bàn chia độ lỗ lớn HVD-400 nâng cấp máy phay để tăng tốc độ sản xuất.
Thông Số Chia Độ Của Bàn Chia Độ Lỗ Lớn HVD-400

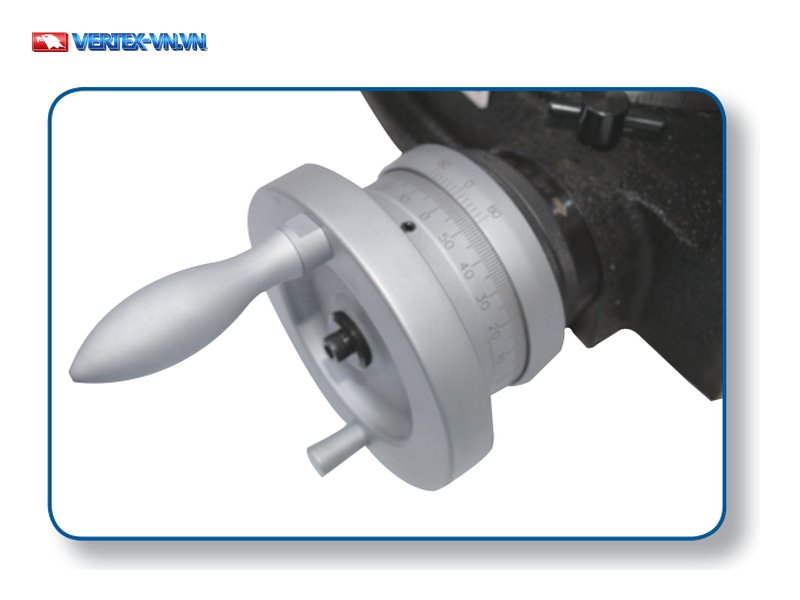

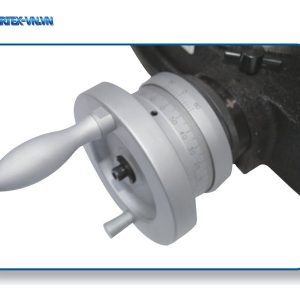

Bàn chia độ lỗ lớn HVD-400 có tỉ số truyền 1:90, mỗi vòng quay tay ứng với góc 4°, vạch vòng micro đọc đến 1′ và đọc du xích đến 10”.

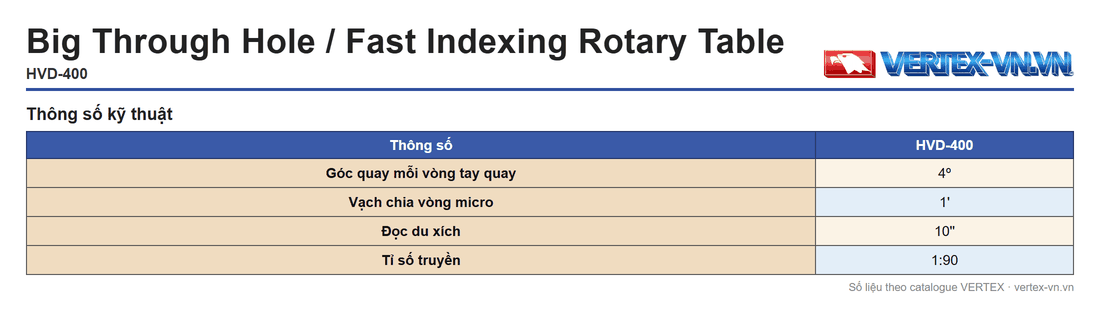

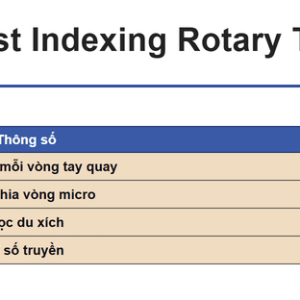

| Thông số | HVD-400 |
|---|---|
| Góc quay mỗi vòng tay quay | 4º |
| Vạch vòng micro | 1′ |
| Đọc du xích | 10” |
| Tỉ số truyền | 1:90 |
Cách Đọc Hai Kiểu Chia Độ Của HVD-400
Bàn chia độ lỗ lớn HVD-400 có hai kiểu số liệu chia độ đi riêng:
- Chia nhanh bằng tay gạt: mỗi bước 15°, 24 bước × 15° = 360°. Các vị trí chia nhanh vì vậy là bội số của 15°: 15°, 30°, 45°, 60°, 90°, 120°, 180°… cho đến 360°.
- Chia bằng tay quay: mỗi vòng tay quay ứng với 4° của bàn; 4° × 90 vòng = 360°, khớp với tỉ số truyền 1:90.
- Đọc góc lẻ: vạch vòng micro đọc đến 1′ (1/60 độ), du xích đọc đến 10” (10 giây góc; 1° = 3.600”).
Bảng Kích Thước Bàn Chia Độ Lỗ Lớn HVD-400

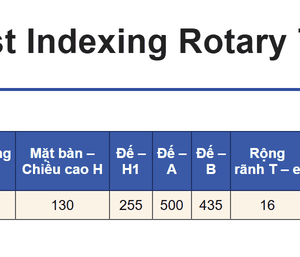

Bảng kích thước HVD-400 gồm năm nhóm số in theo hãng: mặt bàn (Table), đế (Base dimension), rãnh chữ T (Width of T-slot), rãnh bu lông (Bolt slots) và tải trọng bàn xoay (The load capacity for rotary table). Bàn chia độ lỗ lớn HVD-400 có lỗ xuyên tâm ø65 và chia 15º. Đường kính ngoài mặt bàn có hai trị số: A1 là 128 và D là 406. Chiều cao bàn H là 130, đi cùng kích thước đế H1 là 255, A là 500 và B là 435. Chiều rộng rãnh chữ T e là 16, rãnh bu lông g là 18. Tải trọng ngang của bàn chia độ lỗ lớn HVD-400 là 140 kg, tải trọng đứng là 70 kg. Khối lượng bàn (N.W./G.W.) là 122 kg.

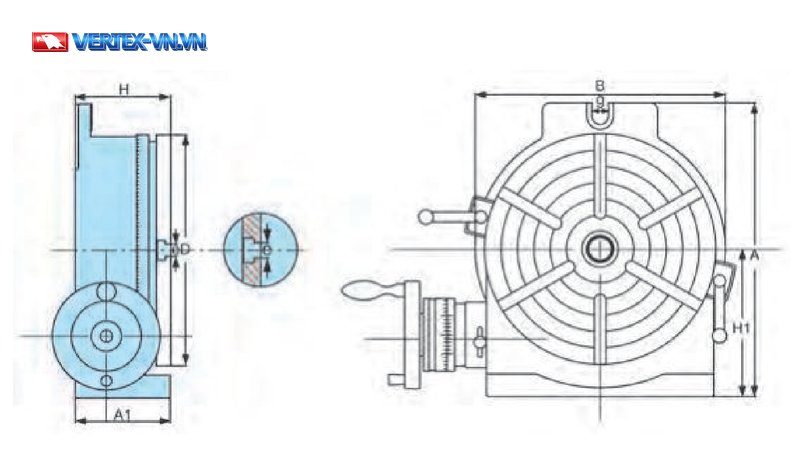

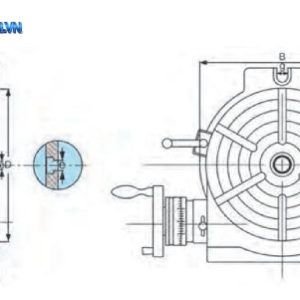

Các ký hiệu A1, D, H, H1, A, B, e, g trong bảng dưới ghi theo bản vẽ catalogue sau:

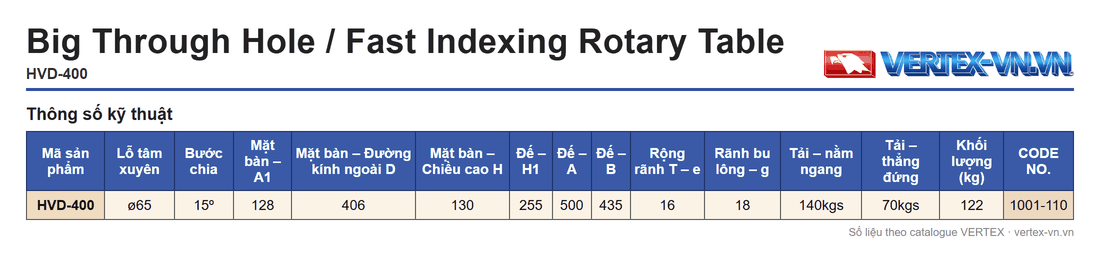

| Mã sản phẩm | Lỗ xuyên tâm | Bước chia | Đường kính ngoài mặt bàn A1 | Đường kính ngoài mặt bàn D | Chiều cao bàn H | Kích thước đế H1 | Kích thước đế A | Kích thước đế B | Chiều rộng rãnh chữ T e | Rãnh bu lông g | Tải trọng ngang | Tải trọng đứng | Khối lượng (kg) N.W. G.W | CODE NO. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HVD-400 | ø65 | 15º | 128 | 406 | 130 | 255 | 500 | 435 | 16 | 18 | 140kgs | 70kgs | 122 | 1001-110 |
Câu Hỏi Thường Gặp
Bàn chia độ lỗ lớn HVD-400 có lỗ tâm kích thước bao nhiêu?
Lỗ tâm của bàn chia độ lỗ lớn HVD-400 là Ø65 mm, phù hợp cho thanh dài và phôi cần lỗ xuyên có kích thước lớn hơn.
HVD-400 có chia được 24 vị trí trên 360° không?
Có. Bàn chia độ lỗ lớn HVD-400 chia nhanh 15° bằng tay gạt, tương ứng 24 vị trí trên 360°.
Tải trọng ngang và tải trọng đứng của bàn chia độ HVD-400 là bao nhiêu?
Bàn chia độ lỗ lớn HVD-400 chịu tải trọng ngang 140 kg và tải trọng đứng 70 kg, khối lượng bản thân bàn là 122 kg.
Tư Vấn Kỹ Thuật
Hãng VERTEX còn có bàn chia độ nghiêng VU-100/150/200, bàn chia độ máy phay HV và mâm cặp xoay góc tự do VAV-4J, VAV-5J. VERTEX là hãng phụ kiện máy công cụ Đài Loan; liên hệ hotline 0911 066 515 để được tư vấn kỹ thuật, chọn bàn chia độ lỗ lớn HVD-400 phù hợp và nhận báo giá. Xem thêm danh mục phụ kiện máy phay.
