CÔNG DỤNG BÀN CHIA ĐỘ NHANH:
– Dùng chia độ nhanh trực tiếp bằng vạch chia, với sự kẹp nhanh của mâm cặp 3 chấu.
THÔNG SỐ MÂM CẶP CHIA ĐỘ VSI-4, VSI-5 VERTEX:
– Bàn chia độ nhanh VSI-4, VSI-5 của VERTEX có chất lượng cao, kết hợp sự kẹp nhanh của mâm cặp 3 chấu và sự chia độ nhanh chính xác của bàn chia.
– Mâm cặp 3 chấu VSC-4A tích hợp trong VSI-4, VSC-5A tích hợp trong VSI-5, cho dải kẹp ø3 – ø100 theo hãng.
– Hoạt động nhanh và độc lập.
– Có 24 vị trí khía rãnh V để chia độ trực tiếp, tương ứng với 15° cho mỗi lần chia.
– Vạch thước chia nhỏ nhất trên bàn là 1°.
– Cho phép phân độ và kẹp chặt bằng tay.
– Lỗ xuyên của VSI-4 và VSI-5 là Ø30; của VSI-3 là Ø25.
– Có thể đặt bàn chia theo phương đứng hoặc ngang.
– Thích hợp sử dụng cho máy phay và máy khoan.
– Ụ chống tâm tương ứng mua thêm là: TS-1.
– Quý khách có thêm tham khảo thêm bàn chia độ có độ chính xác cao hơn.
– Hãy liên hệ với Công ty Nam Dương để có hỗ trợ về sản phẩm và giá cả.

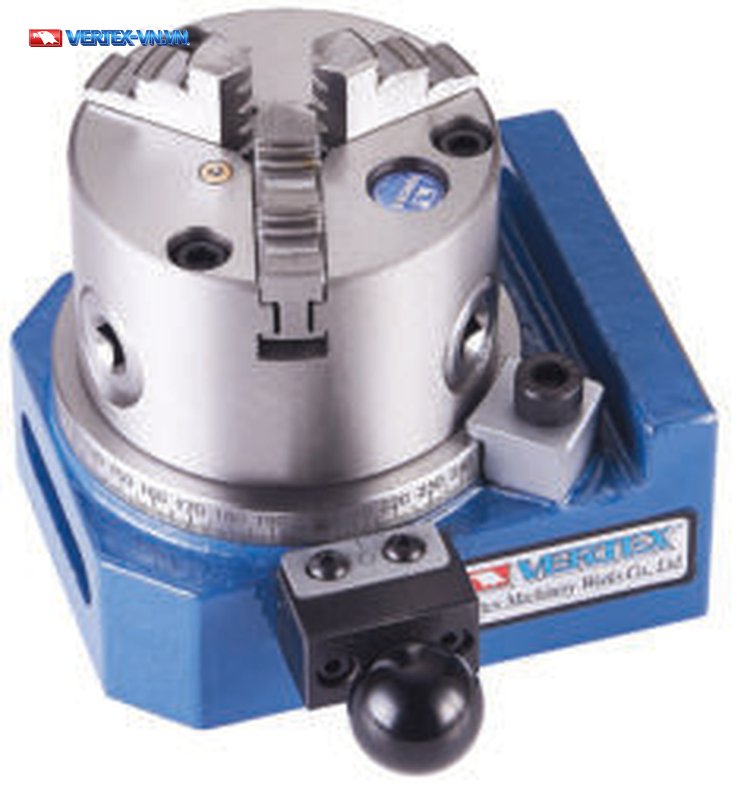

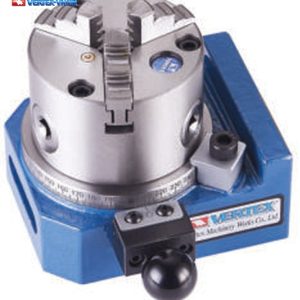

Bàn Chia Độ Nhanh Mini VSI-3 (Mẫu Mới) Và Bảng Thông Số VSI-3, VSI-4, VSI-5
VSI-3 là bàn chia độ nhanh mini mẫu mới (NEW) của hãng VERTEX, tên hãng in là “Economical Type Rapid Index” với nhãn “VSI-3 MINI TYPE”. Ba mã VSI-3, VSI-4 và VSI-5 đi cùng mâm cặp 3 chấu theo từng mã: VSC-3A cho VSI-3, VSC-4A cho VSI-4, VSC-5A cho VSI-5, dải kẹp ø3 – ø100 theo hãng.
Các đặc điểm hãng in chung cho VSI-3, VSI-4 và VSI-5: chia 24 nấc, mỗi nấc 15°; vạch chia trên bàn 1° để chia góc; đặt được nằm ngang hoặc thẳng đứng, dùng được 2 chiều; phù hợp máy phay và máy khoan; ụ động TS-1 là phụ kiện tùy chọn.

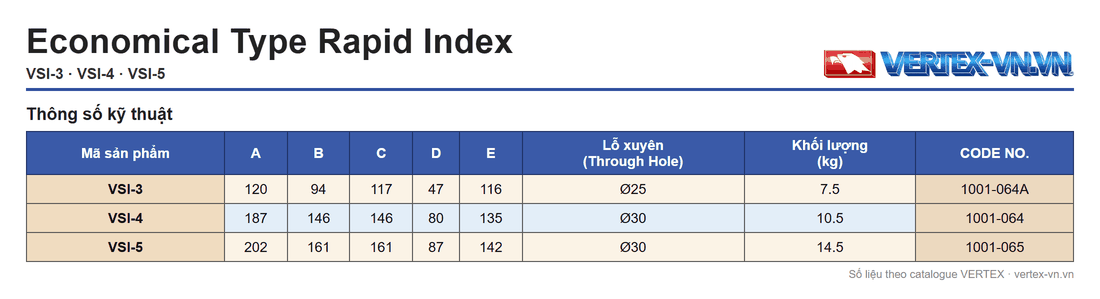

| Mã sản phẩm | A | B | C | D | E | Lỗ xuyên (Through Hole) | kgs | CODE NO. |
|---|---|---|---|---|---|---|---|---|
| VSI-3 | 120 | 94 | 117 | 47 | 116 | Ø25 | 7.5 | 1001-064A |
| VSI-4 | 187 | 146 | 146 | 80 | 135 | Ø30 | 10.5 | 1001-064 |
| VSI-5 | 202 | 161 | 161 | 87 | 142 | Ø30 | 14.5 | 1001-065 |
Lỗ xuyên của VSI-3 là Ø25, của VSI-4 và VSI-5 là Ø30. Khối lượng lần lượt 7,5 kg (VSI-3), 10,5 kg (VSI-4) và 14,5 kg (VSI-5).
