Calip đo lỗ ren VERTEX VPG, còn gọi là calip nút ren, là calip hệ mét, ren bước thô, có một đầu GO và một đầu NO GO, gồm 17 cỡ từ M3 đến M36. Calip nút dùng để đo, kiểm lỗ ren. Dưỡng đo cỡ và sâu ren VSD là dòng cầm tay (HANDY TYPE) có đầu calip nút ren, gồm 5 cỡ M3, M4, M5, M8 và M10. Cả hai dòng đều là hàng mới (NEW) của hãng VERTEX, tổng cộng 22 mã: 17 mã VPG và 5 mã VSD.
Calip Đo Lỗ Ren VERTEX VPG – Calip Nút Ren (Screw Plug Gauge)

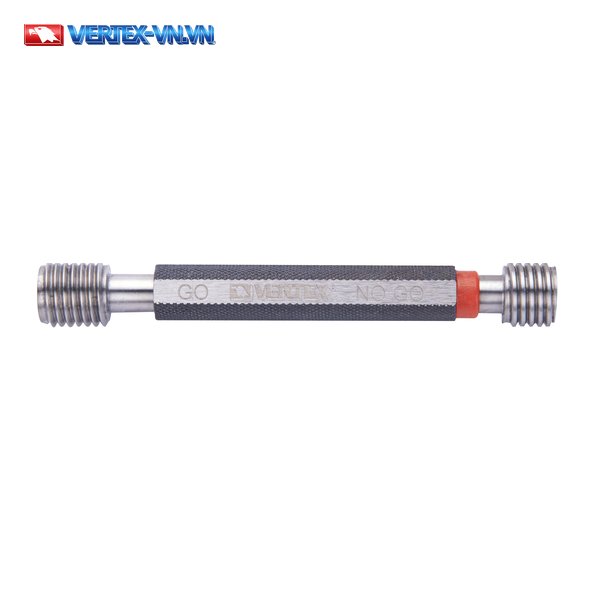

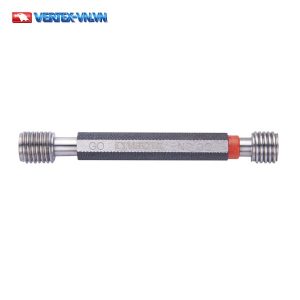

Calip đo lỗ ren VPG của VERTEX là calip nút ren hệ mét, ren bước thô (coarse thread), theo DIN13 và DIN2280, có một đầu GO và một đầu NO GO. VPG gồm 17 cỡ từ M3 đến M36, ví dụ M3 x 0.5P, M10 x 1.5P và M36 x 4.0P.
Khối lượng đi từ 0.03 kg (VPG-3M) đến 0.71 kg (VPG-36M). Bạn tra mã theo cột cỡ ren trong bảng dưới đây.

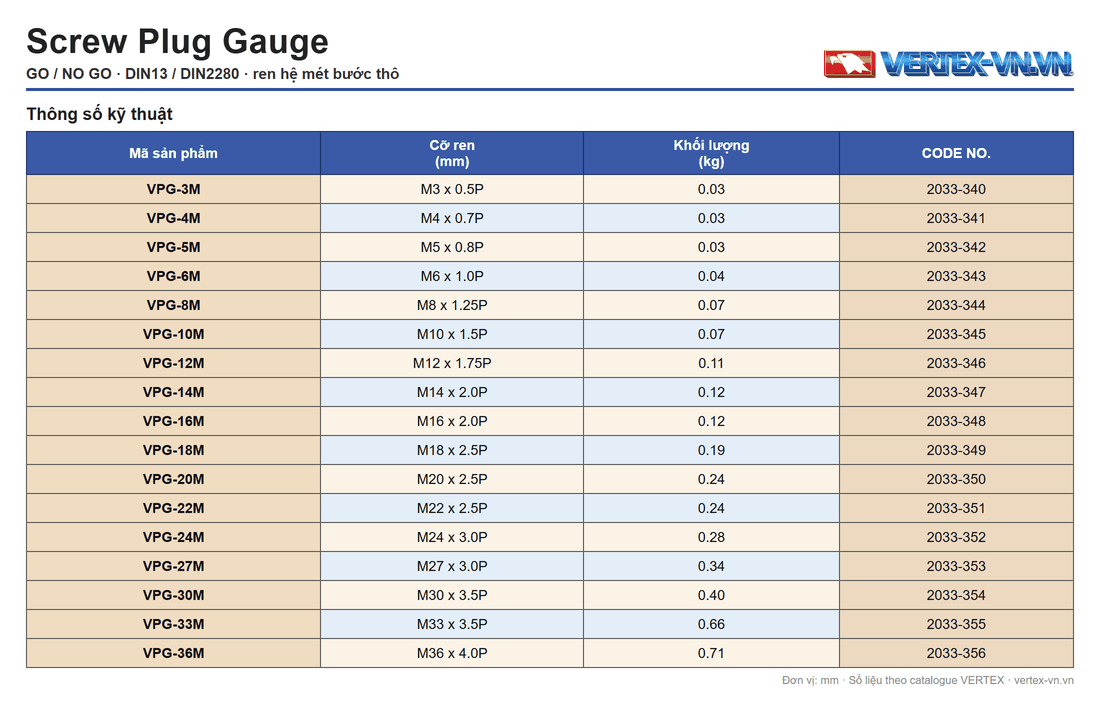

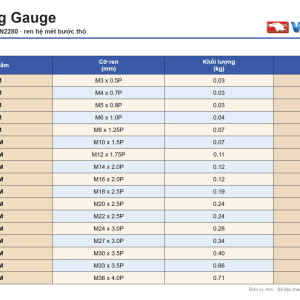

| Mã sản phẩm | Cỡ ren (mm) | Khối lượng (kg) | CODE NO. |
|---|---|---|---|
| VPG-3M | M3 x 0.5P | 0.03 | 2033-340 |
| VPG-4M | M4 x 0.7P | 0.03 | 2033-341 |
| VPG-5M | M5 x 0.8P | 0.03 | 2033-342 |
| VPG-6M | M6 x 1.0P | 0.04 | 2033-343 |
| VPG-8M | M8 x 1.25P | 0.07 | 2033-344 |
| VPG-10M | M10 x 1.5P | 0.07 | 2033-345 |
| VPG-12M | M12 x 1.75P | 0.11 | 2033-346 |
| VPG-14M | M14 x 2.0P | 0.12 | 2033-347 |
| VPG-16M | M16 x 2.0P | 0.12 | 2033-348 |
| VPG-18M | M18 x 2.5P | 0.19 | 2033-349 |
| VPG-20M | M20 x 2.5P | 0.24 | 2033-350 |
| VPG-22M | M22 x 2.5P | 0.24 | 2033-351 |
| VPG-24M | M24 x 3.0P | 0.28 | 2033-352 |
| VPG-27M | M27 x 3.0P | 0.34 | 2033-353 |
| VPG-30M | M30 x 3.5P | 0.40 | 2033-354 |
| VPG-33M | M33 x 3.5P | 0.66 | 2033-355 |
| VPG-36M | M36 x 4.0P | 0.71 | 2033-356 |
Ngoài calip đo lỗ VPG, hãng VERTEX còn có dưỡng đo cỡ và sâu ren VSD, dòng cầm tay cho 5 cỡ ren M3, M4, M5, M8 và M10.
Dưỡng Đo Cỡ Và Sâu Ren VERTEX VSD (Thread Size & Depth Gauge)
Theo catalogue VERTEX, dưỡng đo cỡ và sâu ren VSD (HANDY TYPE) cho kết quả đọc ngay, nhanh. Đầu calip nút ren của VSD kiểm cỡ ren bằng đầu GO, và kiểm chiều sâu ren.
Theo catalogue VERTEX, cách dùng VSD gồm các ý sau:
- Điểm 0: dùng vòng chuẩn (ring gauge) để đặt điểm 0 trước khi dùng.
- Vạch chia: mỗi vạch 0.2 mm; ví dụ “M3 x 0.5-6H”, trong đó “H” là cấp (grade).
- Chiều sâu: cho phép đặt trước chiều sâu ren cần kiểm.

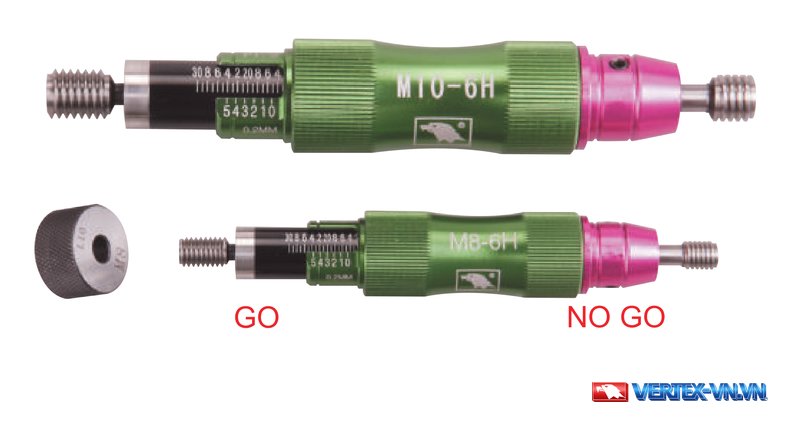

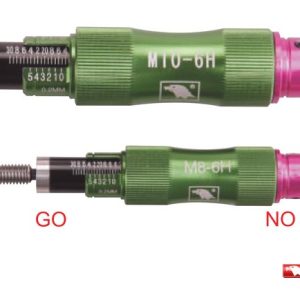

Trên hình dụng cụ có các nhãn GO, NO GO, vòng chuẩn 10 mm để kiểm lại (GAUGE 10 mm FOR RECHECK), tay xoay (ROTATING HANDLE) và nới vít khi đặt (LOOSE SCREW WHILE SETTING). VSD gồm 5 mã, chiều sâu đo lần lượt 8, 8, 20, 26 và 26 mm cho VSD-M3, VSD-M4, VSD-M5, VSD-M8 và VSD-M10.

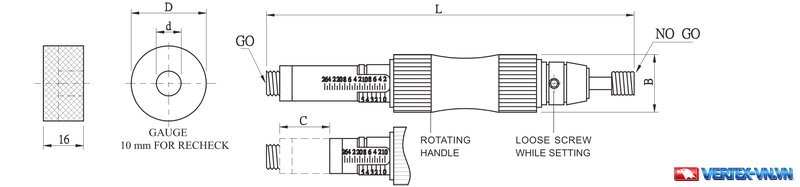

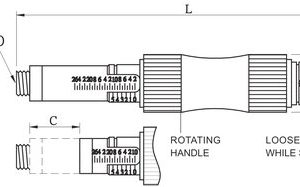

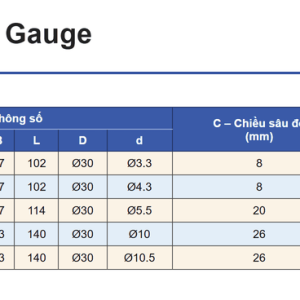

Các ký hiệu B, L, D, d, C trong bảng ghi theo bản vẽ catalogue sau (cột chiều sâu đo mang ký hiệu C):

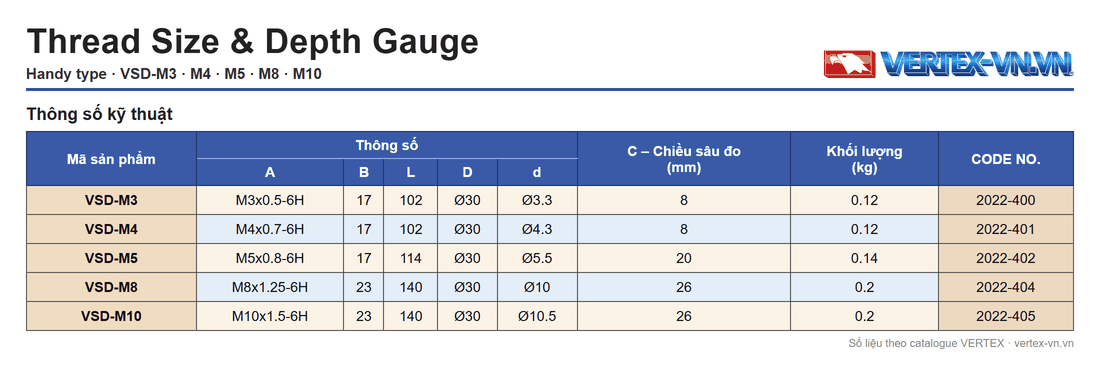

| Mã sản phẩm | Cỡ ren | B | L | D | d | Chiều sâu đo (mm) | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|---|---|
| VSD-M3 | M3x0.5-6H | 17 | 102 | Ø30 | Ø3.3 | 8 | 0.12 | 2022-400 |
| VSD-M4 | M4x0.7-6H | 17 | 102 | Ø30 | Ø4.3 | 8 | 0.12 | 2022-401 |
| VSD-M5 | M5x0.8-6H | 17 | 114 | Ø30 | Ø5.5 | 20 | 0.14 | 2022-402 |
| VSD-M8 | M8x1.25-6H | 23 | 140 | Ø30 | Ø10 | 26 | 0.2 | 2022-404 |
| VSD-M10 | M10x1.5-6H | 23 | 140 | Ø30 | Ø10.5 | 26 | 0.2 | 2022-405 |
Dụng Cụ Đo Kiểm Liên Quan Của VERTEX
Cùng nhóm dụng cụ đo kiểm của hãng VERTEX, calip đo trục ren VERTEX VRG (calip vòng ren) là dòng calip ren khác của hãng, được giới thiệu riêng ở trang của nó.
Bên cạnh calip ren, bạn có thể tham khảo panme đo lỗ, panme đo trục trong cùng nhóm sản phẩm.
Câu Hỏi Thường Gặp
Trước khi liên hệ, một số câu hỏi thường gặp về calip nút ren VERTEX được giải đáp dưới đây.
Calip Đo Lỗ Ren VPG Có Những Đầu Nào?
Hai đầu: GO và NO GO. Calip nút ren VPG của hãng VERTEX là calip nút ren hệ mét, ren bước thô, theo DIN13 và DIN2280.
Calip Đo Lỗ Ren VPG Có Bao Nhiêu Cỡ Ren?
17 cỡ, từ M3 đến M36. Ví dụ VPG-3M ghi M3 x 0.5P, VPG-10M ghi M10 x 1.5P và VPG-36M ghi M36 x 4.0P.
Dưỡng Đo Ren VSD Có Những Cỡ Ren Nào?
5 cỡ: M3, M4, M5, M8 và M10. Chiều sâu đo là 8 mm cho VSD-M3 và VSD-M4, 20 mm cho VSD-M5, và 26 mm cho VSD-M8 và VSD-M10.
Calip Đo Lỗ Ren VPG Và Dưỡng Đo Ren VSD Khác Nhau Ở Điểm Nào?
VPG là calip nút 17 cỡ, có hai đầu GO và NO GO; VSD là dụng cụ cầm tay 5 cỡ, đo cả cỡ ren lẫn chiều sâu ren. Khối lượng VPG từ 0.03 kg đến 0.71 kg, VSD từ 0.12 kg đến 0.2 kg. VSD có vạch chia 0.2 mm và cho phép đặt trước chiều sâu ren cần kiểm.
Calip Đo Lỗ Ren VPG Có Đầu NO GO Không?
Có. VPG có một đầu GO và một đầu NO GO.
Dưỡng Đo Ren VSD Kiểm Được Những Gì?
Cỡ ren và chiều sâu ren. Đầu calip nút ren của VSD kiểm cỡ ren bằng đầu GO, và kiểm chiều sâu ren; dụng cụ cho phép đặt trước chiều sâu ren cần kiểm.
