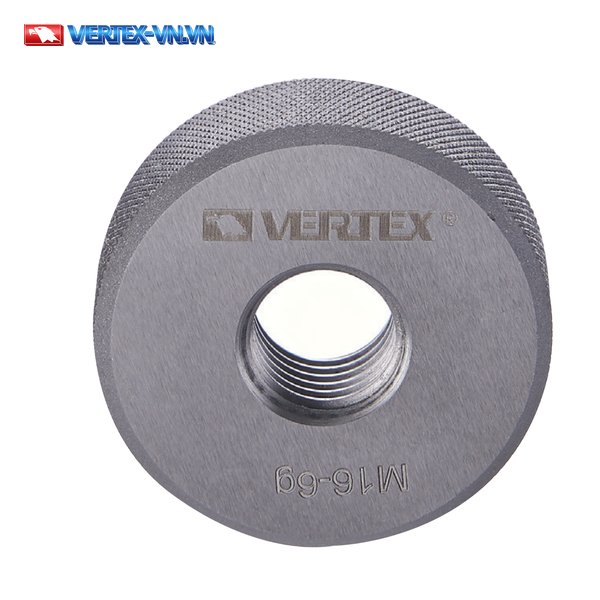

Calip đo trục ren VERTEX VRG, còn gọi là calip vòng ren, là calip hệ mét, ren bước thô, loại GO TYPE, theo hai tiêu chuẩn DIN13 và DIN2285. Dòng VRG gồm 17 mã cho 17 cỡ từ M3 đến M36, khối lượng từ 0.04 kg đến 0.78 kg, CODE NO. từ 2033-370 đến 2033-386.
Calip vòng dùng để đo, kiểm ren ngoài của trục và bu lông. Dòng VRG là hàng mới (NEW) của hãng VERTEX.

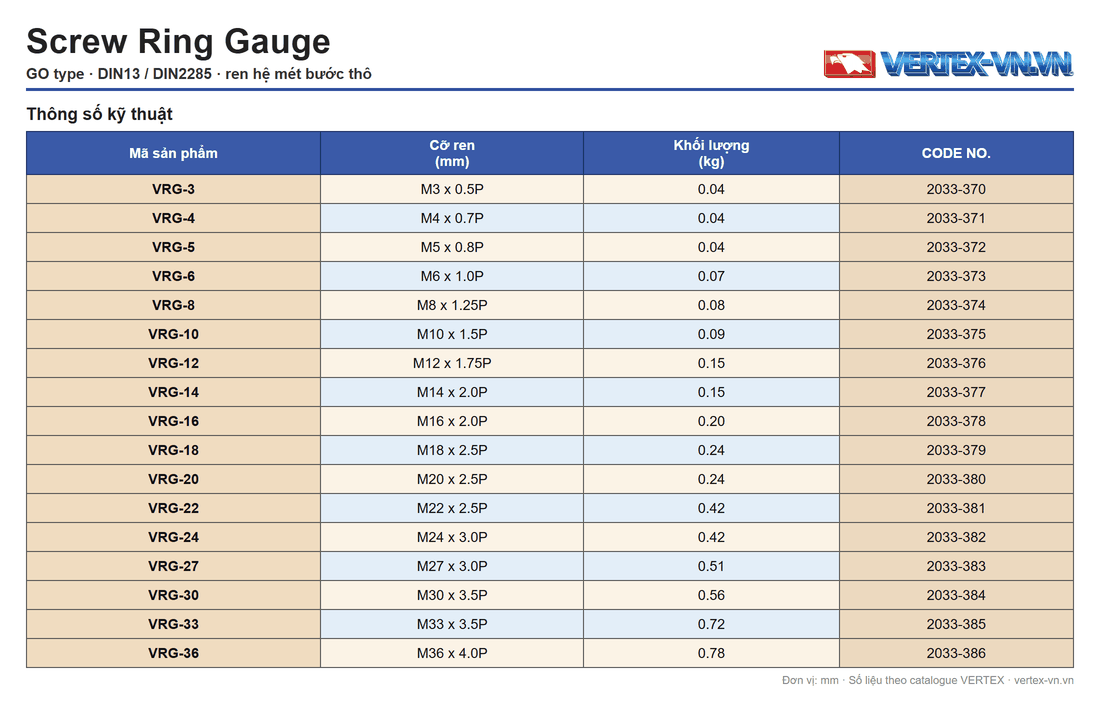

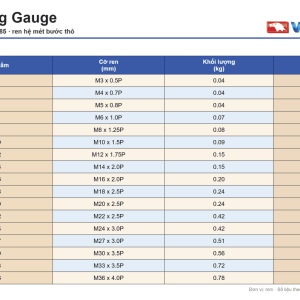

Bảng Mã Calip Đo Trục Ren VERTEX VRG Theo Cỡ Ren
Dòng VRG có 17 mã, từ VRG-3 (M3 x 0.5P) đến VRG-36 (M36 x 4.0P), mỗi mã ứng với một cỡ ren.
| Mã sản phẩm | Cỡ ren (mm) | Khối lượng (kg) | CODE NO. |
|---|---|---|---|
| VRG-3 | M3 x 0.5P | 0.04 | 2033-370 |
| VRG-4 | M4 x 0.7P | 0.04 | 2033-371 |
| VRG-5 | M5 x 0.8P | 0.04 | 2033-372 |
| VRG-6 | M6 x 1.0P | 0.07 | 2033-373 |
| VRG-8 | M8 x 1.25P | 0.08 | 2033-374 |
| VRG-10 | M10 x 1.5P | 0.09 | 2033-375 |
| VRG-12 | M12 x 1.75P | 0.15 | 2033-376 |
| VRG-14 | M14 x 2.0P | 0.15 | 2033-377 |
| VRG-16 | M16 x 2.0P | 0.20 | 2033-378 |
| VRG-18 | M18 x 2.5P | 0.24 | 2033-379 |
| VRG-20 | M20 x 2.5P | 0.24 | 2033-380 |
| VRG-22 | M22 x 2.5P | 0.42 | 2033-381 |
| VRG-24 | M24 x 3.0P | 0.42 | 2033-382 |
| VRG-27 | M27 x 3.0P | 0.51 | 2033-383 |
| VRG-30 | M30 x 3.5P | 0.56 | 2033-384 |
| VRG-33 | M33 x 3.5P | 0.72 | 2033-385 |
| VRG-36 | M36 x 4.0P | 0.78 | 2033-386 |
Khối lượng của VRG tăng theo cỡ ren: 0.04 kg ở M3, M4 và M5, 0.24 kg ở M18 và M20, 0.78 kg ở M36. Một số cặp mã có cùng khối lượng, ví dụ VRG-12 và VRG-14 cùng 0.15 kg, VRG-22 và VRG-24 cùng 0.42 kg.
Bạn chọn mã VRG theo cỡ ren cần kiểm: ren M12 x 1.75P ứng với VRG-12, ren M24 x 3.0P ứng với VRG-24, ren M30 x 3.5P ứng với VRG-30.
Nhóm Mã VRG Theo Khoảng Cỡ Ren
Để tra nhanh, 17 mã VRG chia được thành bốn nhóm theo cỡ ren, kèm khoảng khối lượng đọc từ bảng trên:
- M3 đến M6: VRG-3, VRG-4, VRG-5, VRG-6; khối lượng 0.04 – 0.07 kg.
- M8 đến M16: VRG-8, VRG-10, VRG-12, VRG-14, VRG-16; khối lượng 0.08 – 0.20 kg.
- M18 đến M24: VRG-18, VRG-20, VRG-22, VRG-24; khối lượng 0.24 – 0.42 kg.
- M27 đến M36: VRG-27, VRG-30, VRG-33, VRG-36; khối lượng 0.51 – 0.78 kg.
Tiêu Chuẩn DIN13, DIN2285 Và Loại GO TYPE Của VRG
VRG theo hai tiêu chuẩn DIN13 và DIN2285 ghi trên catalogue của hãng VERTEX, áp dụng cho ren hệ mét bước thô. Catalogue ghi VRG là loại GO TYPE.
Dòng VRG có 17 cỡ ren: M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27, M30, M33 và M36. Dãy cỡ không liên tục: sau M6 là M8, sau M10 là M12, sau M24 là M27. Cột CODE NO. của hãng chạy liên tiếp từ 2033-370 (VRG-3) đến 2033-386 (VRG-36) theo đúng thứ tự cỡ.
Calip đo lỗ ren VPG của hãng có cùng 17 cỡ từ M3 đến M36, còn dưỡng đo ren VSD có 5 cỡ riêng (M3, M4, M5, M8, M10); cả hai trình bày ở trang calip đo lỗ ren VPG và dưỡng đo ren VSD.
Câu Hỏi Thường Gặp
Để chọn đúng mã VRG theo cỡ ren cần kiểm, bạn có thể tham khảo các câu hỏi thường gặp sau.
VRG Có Đầu NO GO Không?
Không. VRG là loại GO TYPE theo catalogue của hãng VERTEX, theo DIN13 và DIN2285.
Calip Đo Trục Ren VRG Khác Calip Đo Lỗ Ren VPG Ở Điểm Nào?
VRG là loại GO TYPE, một đầu; VPG là calip nút có hai đầu GO và NO GO. Cả hai cùng 17 cỡ ren từ M3 đến M36 (VPG theo DIN13 và DIN2280, VRG theo DIN13 và DIN2285). Khối lượng VRG từ 0.04 kg đến 0.78 kg, VPG từ 0.03 kg đến 0.71 kg.
VRG Có Bao Nhiêu Cỡ Ren?
17 cỡ, từ M3 đến M36, gồm M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27, M30, M33 và M36.
Calip Đo Trục Ren VRG Theo Tiêu Chuẩn Nào?
DIN13 và DIN2285, áp dụng cho ren hệ mét bước thô.
Mã VRG Nào Ứng Với Ren M20 x 2.5P?
VRG-20, CODE NO. 2033-380, khối lượng 0.24 kg.
Khối Lượng Các Mã VRG Dao Động Trong Khoảng Nào?
Từ 0.04 kg đến 0.78 kg. 0.04 kg là khối lượng của VRG-3, VRG-4 và VRG-5; 0.78 kg là khối lượng của VRG-36.
Các Mã VRG Có CODE NO. Liên Tiếp Không?
Có. CODE NO. chạy liên tiếp từ 2033-370 (VRG-3) đến 2033-386 (VRG-36), mỗi mã một số theo thứ tự cỡ ren.
