CÔNG DỤNG ĐẦU CHIA ĐỘ VẠN NĂNG:
– Đầu chia độ vạn năng sử dụng trong gia công chi tiết tròn. Cần chia thành những phần bằng nhau như: gia công bánh răng, đĩa lỗ,…

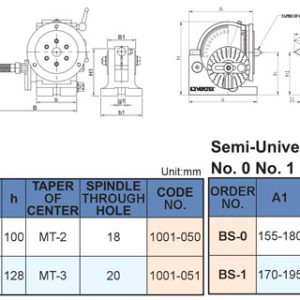

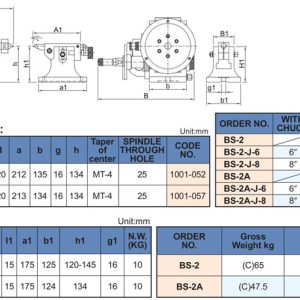

THÔNG SỐ ĐẦU CHIA ĐỘ BS-0, BS-1, BS-2, BS-2A, BS-0-J-5, BS-1-J-6, BS-2-J-6, BS-2-J-8, BS-2A-J-6, BS-2A-J-8 VERTEX:
– Trục quay được nhiệt luyện cứng và mài nhẵn. Được giữ chắc chắn bởi ổ bi đũa côn. Các bánh răng cũng được tôi cứng và mài nhẵn.
– Đầu chia có thể được cố định ở góc -10° đến 90° chính xác trên đế với bước chia nhỏ (1°).
– Đầu chia độ vạn năng BS-0, BS-1, BS-2, BS-2A VERTEX có thể phân độ trực tiếp và phân độ gián tiếp; riêng BS-2 có thêm hệ bánh răng thay thế nên chia vi sai được. Tỉ số ăn khớp giữa bánh răng và trục vít là: 40:1.
– Tất cả các model đều có mặt bích 24 lỗ, dùng để chia độ trực tiếp. Có thể chia độ trực tiếp nhanh với số phần chia đều là: 2, 3, 4, 6, 8, 12 và 24.
– Chia độ đơn giản với số phần chia từ 2 đến 50. Và đa số với số phần chia từ 52 đến 380. Không chia được 51, 57, 67,… phần bằng nhau.
– Riêng model BS-2 có hệ bánh răng thay thế. Nó có thể phân độ tất cả với số phần chia từ 2 đến 380. Và dùng gia công xoắn (bánh răng nghiêng).
– Có bảng chỉ dẫn chọn đĩa lỗ đi kèm, với mỗi 1 khoảng chia.
– Độ chính xác rất cao, khe hở nhỏ, bề ngoài khỏe và kết cấu chắc chắn. Do đó đảm bảo quay nhẹ nhàng.
– Phụ kiện đi kèm gồm: 1 bộ đĩa lỗ (3 đĩa); 1 tốc kẹp; 1 mũi chống tâm chết; 1 ụ chống tâm. Riêng BS-2 có thêm bộ bánh răng thay thế.
– Nếu muốn mua đầu chia độ có mâm cặp đi kèm thì chọn những model sau:
+. BS-0-J-5: là BS-0 gắn thêm mâm cặp 5”.
+. BS-1-J-6: là BS-1 gắn thêm mâm cặp 6”.
+. BS-2-J-6: là BS-2 gắn thêm mâm cặp 6”.
+. BS-2-J-8: là BS-2 gắn thêm mâm cặp 8”.
+. BS-2A-J-6: là BS-2A gắn thêm mâm cặp 6”.
+. BS-2A-J-8: là BS-2A gắn thêm mâm cặp 8”.
Quý khách tham khảo thêm video các sử dụng đầu phân độ BS-2A-J6 trên kênh Youtube của Namduongtool dưới đây:
Đầu Chia Độ BS-0T, BS-1T, BS-2T: Biến Thể Trục Ren
VERTEX in 3 mã biến thể trục ren (Thread Spindle) của đầu chia độ: BS-0T, BS-1T và BS-2T, gồm 4 cấu hình ren.
| Mã | Ren trục chính |
|---|---|
| BS-0T | 1½”-8TPI |
| BS-0T | 1⅛”-12TPI |
| BS-1T | 1½”-8TPI |
| BS-2T | 2¼”-8tpi |
VERTEX ghi “liên hệ để kiểm tra có sẵn model” cạnh các mã này. Bạn nên gọi hotline 0911 066 515 kèm mã BS-0T, BS-1T hoặc BS-2T và loại ren cần hỏi.
– Hãy liên hệ với Namduongtool để có hỗ trợ về sản phẩm và giá cả.
