Đế từ gá đồng hồ so VERTEX là loại đế nam châm có tay gá, dùng để kẹp đồng hồ so hoặc đồng hồ chỉ thị, hiện có 24 mã chia thành 5 nhóm với ren giữa đế M8x1.25 (dòng VMB) hoặc M5x0.8 (dòng mini) và lỗ kẹp đồng hồ Ø6 và Ø8. Lực giữ toàn dòng trải từ 15 đến 130 kgs tùy mã bạn chọn, còn chiều dài trục chính thay đổi theo từng nhóm. Bảng dưới đây tổng hợp nhanh 5 nhóm đế từ gá đồng hồ so này trước khi bạn đi vào từng nhóm chi tiết.
Bảng Chọn Nhanh 5 Nhóm Đế Từ Gá Đồng Hồ So VERTEX
24 mã đế từ đồng hồ so VERTEX được catalogue chia thành 5 nhóm theo kiểu tay gá và lực giữ, tổng hợp nhanh trong bảng dưới đây.
| Nhóm | Mã | Lực giữ | Đặc điểm in trên catalogue |
|---|---|---|---|
| Tay cố định | VMB-B, VMB-01, VMB-02, VMB-03, VMB-181, VMB-185 | 80–130 kgs | AVOID ANY IMPACT; VMB-03 ghi Big Dia. & Height Rod; VMB-181 ghi HEAVY DUTY; VMB-185 ghi HYDRO |
| Tay vạn năng | VMB-70, VMB-106, VMB-106H, VMB-160, VMB-180, VMB-182H (NEW) | 100 kgs | WITHOUT DIAL INDICATOR; VMB-106H và VMB-182H ghi HYDRO |
| VMB-51, 55, 56, 58 | VMB-51, VMB-55, VMB-56, VMB-58 (NEW) | 30–100 kgs | ※Powerful |
| Có cụm tinh chỉnh | VMB-75, VMB-76, VMB-77, VMB-78 (NEW!) | 50–100 kgs | ※Powerful with fine adjustable unit; VMB-77 ghi STANDARD TYPE; VMB-78 ghi LONG ARM TYPE |
| Mini ren M5x0.8 | VMF-112, VMF-114, VH-70, VMF-102A (NEW) | 15–30 kgs | Ren giữa đế M5x0.8; VMF-102A ghi SUITABLE FOR EDM USING |
Bốn trong năm nhóm dùng ren giữa đế M8x1.25 (dòng VMB); riêng nhóm mini ở hàng cuối dùng ren M5x0.8 — khác biệt bạn cần lưu ý khi chọn phụ kiện lắp kèm. Nhóm VMB-51, 55, 56, 58 không có tên riêng trên catalogue, khác với 4 nhóm còn lại được đặt tên theo đúng kiểu tay gá in trên hình. Cột lực giữ trong bảng là khoảng bao trùm cả nhóm; trị số chính xác theo từng mã được liệt kê ở các bảng chi tiết bên dưới. Ba nhóm đầu dùng lực giữ theo cỡ cố định cho từng mã, còn hai nhóm cuối (cụm tinh chỉnh và mini) có thêm đặc điểm cấu tạo riêng được trình bày ở các mục sau.
Nhóm đầu tiên — tay cố định — gồm 6 mã VMB-B, VMB-01, VMB-02, VMB-03, VMB-181 và VMB-185.

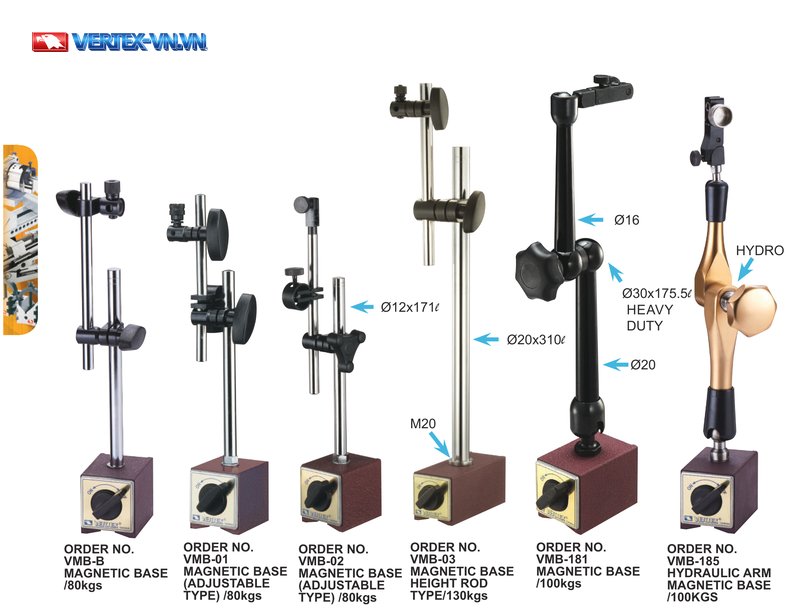

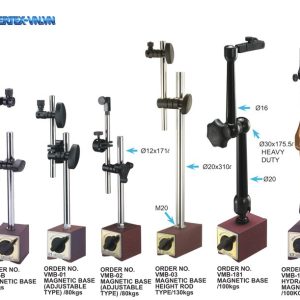

Đế Từ Gá Đồng Hồ So Tay Cố Định — VMB-B, VMB-01, VMB-02, VMB-03, VMB-181, VMB-185

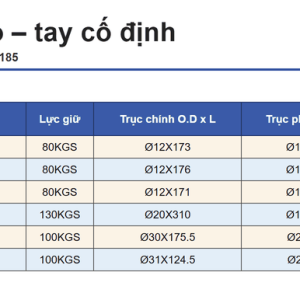

Nhóm đế gá đồng hồ so tay cố định gồm 6 mã VMB-B, VMB-01, VMB-02, VMB-03, VMB-181 và VMB-185, khác nhau ở kích thước đế, lực giữ và kích thước trục.

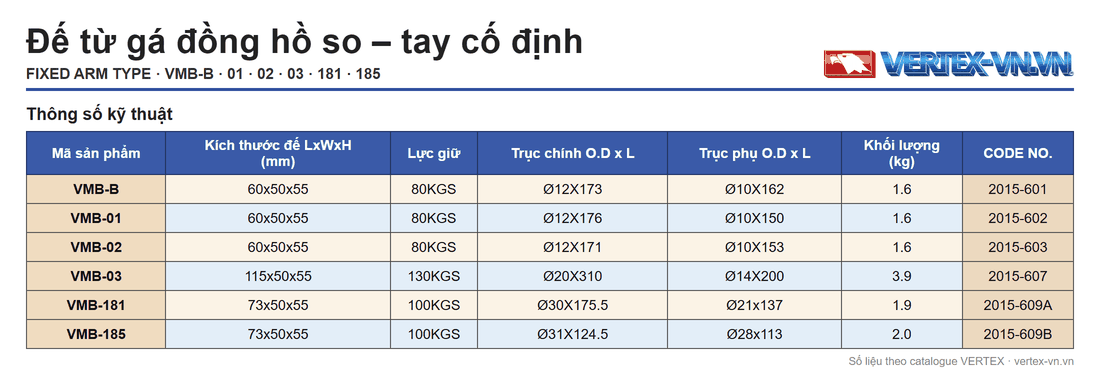

| Mã sản phẩm | Kích thước đế LxWxH (mm) | Lực giữ | Trục chính O.D x L | Trục phụ O.D x L | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|
| VMB-B | 60x50x55 | 80KGS | Ø12X173 | Ø10X162 | 1.6 | 2015-601 |
| VMB-01 | 60x50x55 | 80KGS | Ø12X176 | Ø10X150 | 1.6 | 2015-602 |
| VMB-02 | 60x50x55 | 80KGS | Ø12X171 | Ø10X153 | 1.6 | 2015-603 |
| VMB-03 | 115x50x55 | 130KGS | Ø20X310 | Ø14X200 | 3.9 | 2015-607 |
| VMB-181 | 73x50x55 | 100KGS | Ø30X175.5 | Ø21×137 | 1.9 | 2015-609A |
| VMB-185 | 73x50x55 | 100KGS | Ø31X124.5 | Ø28×113 | 2.0 | 2015-609B |
Toàn nhóm dùng ren giữa đế M8x1.25 và lực giữ trải từ 80 đến 130 kgs. Catalogue ghi cảnh báo chung AVOID ANY IMPACT cho cả dòng VMB, nghĩa là bạn cần tránh mọi va đập khi thao tác.
VMB-01 và VMB-02 được hình vẽ ghi thêm nhãn (ADJUSTABLE TYPE) — bản có thể điều chỉnh, trong khi VMB-B chỉ ghi MAGNETIC BASE trơn. VMB-03 có kích thước đế 115x50x55mm và trục chính Ø20X310, lớn hơn cả 5 mã còn lại trong nhóm (60x50x55mm hoặc 73x50x55mm, trục chính từ Ø12 đến Ø31mm); catalogue ghi chú Big Dia. & Height Rod cho mã này và đánh dấu ren chân trục M20 kèm mũi tên trên hình.
VMB-181 được hình vẽ ghi HEAVY DUTY, còn VMB-185 dùng cơ cấu thủy lực, hình ghi HYDRAULIC ARM và HYDRO. Núm vặn của cả nhóm có thể khác nhau về hình dạng và màu sắc giữa các lô hàng, theo đúng ghi chú ※knob may vary & shape & color trên catalogue.
Nếu bạn cần đế từ có tay xoay linh hoạt hơn thay vì tay cố định, VERTEX có nhóm tay vạn năng dưới đây.
Đế Từ Tay Vạn Năng — VMB-70, VMB-106, VMB-106H, VMB-160, VMB-180, VMB-182H

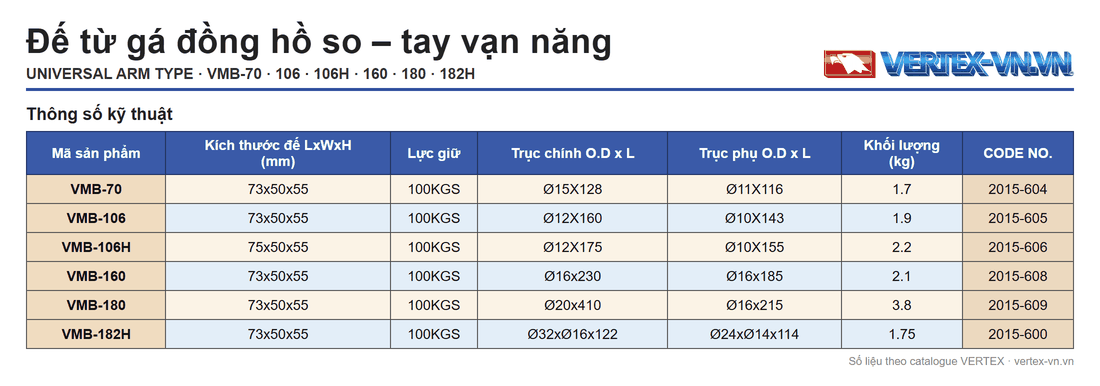

Nhóm đế từ tay vạn năng gồm 6 mã VMB-70, VMB-106, VMB-106H, VMB-160, VMB-180 và VMB-182H, đều có lực giữ 100 kgs nhưng không kèm sẵn đồng hồ so.

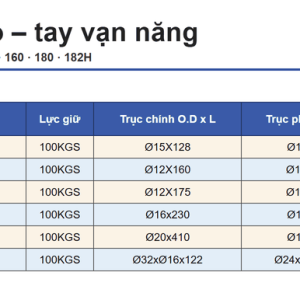

| Mã sản phẩm | Kích thước đế LxWxH (mm) | Lực giữ | Trục chính O.D x L | Trục phụ O.D x L | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|
| VMB-70 | 73x50x55 | 100KGS | Ø15X128 | Ø11X116 | 1.7 | 2015-604 |
| VMB-106 | 73x50x55 | 100KGS | Ø12X160 | Ø10X143 | 1.9 | 2015-605 |
| VMB-106H | 75x50x55 | 100KGS | Ø12X175 | Ø10X155 | 2.2 | 2015-606 |
| VMB-160 | 73x50x55 | 100KGS | Ø16×230 | Ø16×185 | 2.1 | 2015-608 |
| VMB-180 | 73x50x55 | 100KGS | Ø20×410 | Ø16×215 | 3.8 | 2015-609 |
| VMB-182H | 73x50x55 | 100KGS | Ø32xØ16×122 | Ø24xØ14×114 | 1.75 | 2015-600 |
Cả 6 mã trong nhóm này có cùng lực giữ 100 kgs, khác nhau chủ yếu ở kích thước trục và khối lượng. VMB-70 được hình ghi DELUXE UNIVERSAL MAGNETIC BASE — bản tay vạn năng cao cấp. VMB-106 được hình ghi MECHANICAL ARM MAGNETIC BASE — dùng cơ cấu tay cơ khí, khác với tay thủy lực của VMB-106H và VMB-182H.
VMB-106H và VMB-182H đều được hình ghi HYDRAULIC ARM MAGNETIC BASE (ký hiệu HYDRO trên hình) — hai mã dùng tay thủy lực; riêng VMB-182H mang thêm nhãn NEW. VMB-160 và VMB-180 được hình ghi MAGNETIC BASE HEIGHT ROD TYPE (Adj.) — tay có thể điều chỉnh độ cao; VMB-160 có ren chân trục M10, còn VMB-180 có ren chân trục M12 theo hình catalogue.
Góc phải tờ catalogue của nhóm này in WITHOUT DIAL INDICATOR, nghĩa là cả 6 mã không kèm sẵn đồng hồ so hay đồng hồ chỉ thị — hình minh họa đồng hồ trên catalogue chỉ để mô tả cách gá, bạn cần chọn riêng đồng hồ so phù hợp với lỗ kẹp Ø6 hoặc Ø8.
Ngoài hai nhóm tay cố định và tay vạn năng, VERTEX còn có nhóm đế từ VMB-51, 55, 56, 58 với lực giữ đa dạng hơn.

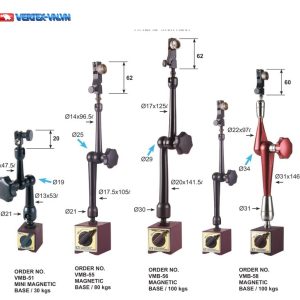

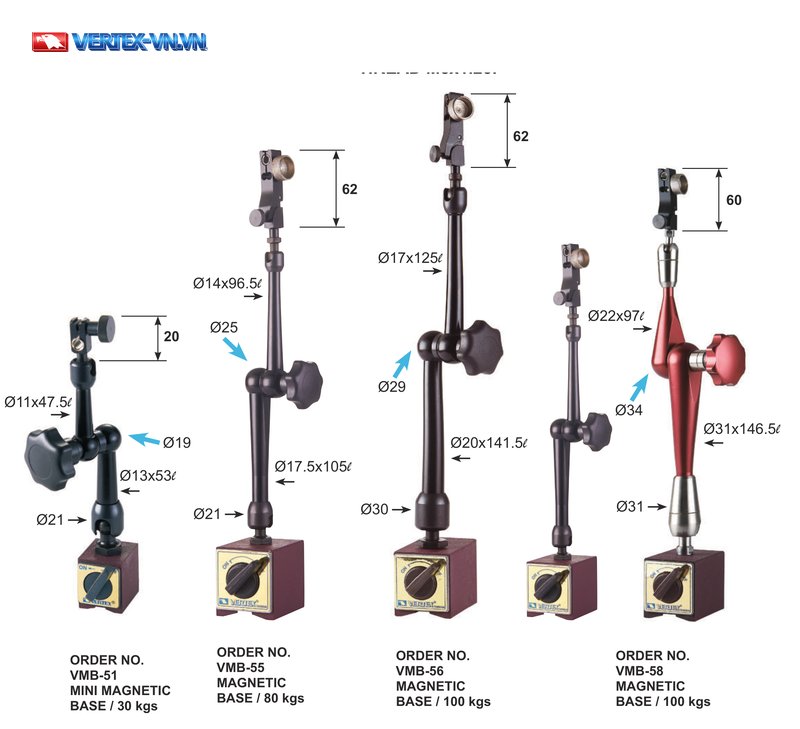

Đế Từ VMB-51, 55, 56, 58
Nhóm đế đồng hồ so VMB-51, VMB-55, VMB-56 và VMB-58 có lực giữ trải từ 30 đến 100 kgs, thấp hơn nhóm tay cố định (80–130 kgs).

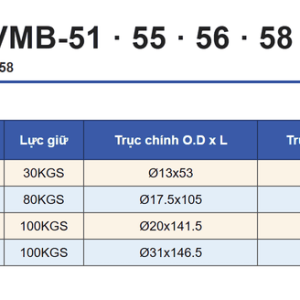

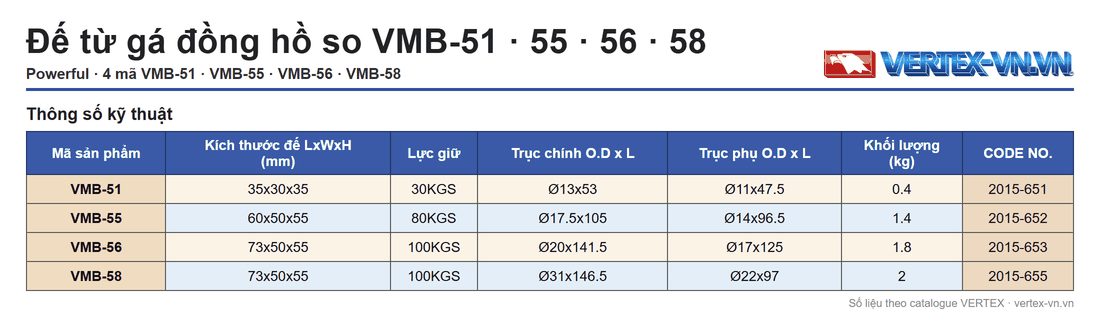

| Mã sản phẩm | Kích thước đế LxWxH (mm) | Lực giữ | Trục chính O.D x L | Trục phụ O.D x L | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|
| VMB-51 | 35x30x35 | 30KGS | Ø13×53 | Ø11×47.5 | 0.4 | 2015-651 |
| VMB-55 | 60x50x55 | 80KGS | Ø17.5×105 | Ø14×96.5 | 1.4 | 2015-652 |
| VMB-56 | 73x50x55 | 100KGS | Ø20×141.5 | Ø17×125 | 1.8 | 2015-653 |
| VMB-58 | 73x50x55 | 100KGS | Ø31×146.5 | Ø22×97 | 2 | 2015-655 |
VMB-51 có lực giữ 30 kgs và khối lượng 0,4kg, thấp hơn ba mã còn lại trong nhóm (VMB-55, VMB-56, VMB-58 từ 80 đến 100 kgs, khối lượng 1,4 đến 2kg). Catalogue đánh dấu cả nhóm bằng nhãn NEW và ký hiệu ※Powerful — nghĩa là hãng ghi nhận lực giữ cao cho nhóm này, dù không kèm trị số đo riêng.
Khi chọn mã, bạn chỉ cần đối chiếu 6 cột số liệu trong bảng trên.
Bên cạnh nhóm này, VERTEX còn có dòng đế từ tích hợp cụm tinh chỉnh riêng cho thao tác căn chỉnh chính xác hơn.

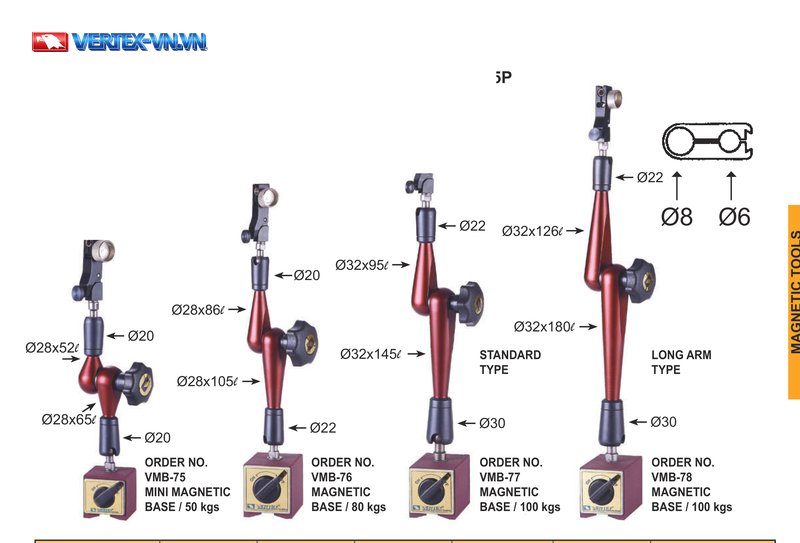

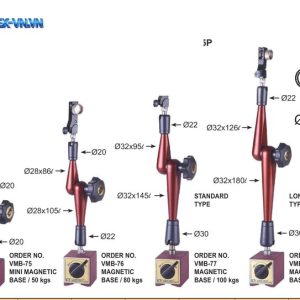

Đế Từ Có Cụm Tinh Chỉnh — VMB-75, VMB-76, VMB-77, VMB-78
Nhóm đế từ có cụm tinh chỉnh gồm 4 mã VMB-75, VMB-76, VMB-77 và VMB-78, trong đó VMB-77 là bản tiêu chuẩn và VMB-78 là bản tay dài hơn.

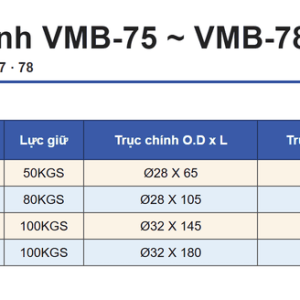

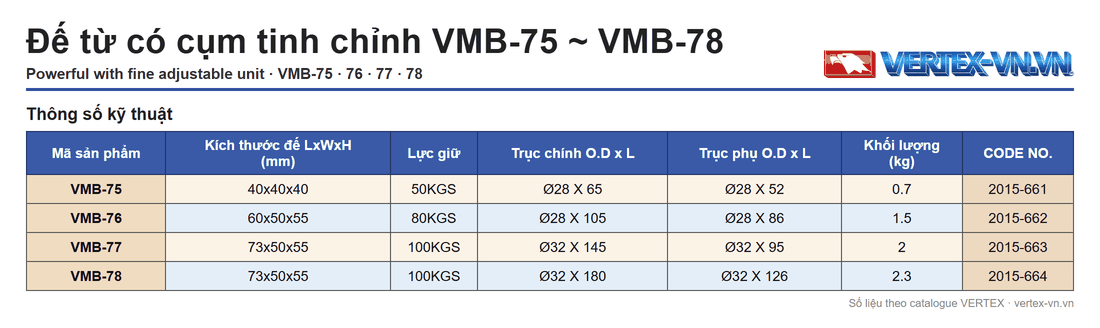

| Mã sản phẩm | Kích thước đế LxWxH (mm) | Lực giữ | Trục chính O.D x L | Trục phụ O.D x L | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|
| VMB-75 | 40x40x40 | 50KGS | Ø28 X 65 | Ø28 X 52 | 0.7 | 2015-661 |
| VMB-76 | 60x50x55 | 80KGS | Ø28 X 105 | Ø28 X 86 | 1.5 | 2015-662 |
| VMB-77 | 73x50x55 | 100KGS | Ø32 X 145 | Ø32 X 95 | 2 | 2015-663 |
| VMB-78 | 73x50x55 | 100KGS | Ø32 X 180 | Ø32 X 126 | 2.3 | 2015-664 |
Catalogue ghi ký hiệu ※Powerful with fine adjustable unit cho cả nhóm — mỗi mã có thêm cụm tinh chỉnh (fine adjustable unit) và được hãng ghi nhận lực giữ cao. VMB-77 được hình ghi STANDARD TYPE, còn VMB-78 ghi LONG ARM TYPE với trục chính dài hơn: Ø32 X 180 so với Ø32 X 145 của VMB-77.
Lực giữ của nhóm tăng dần theo cỡ: 50 kgs (VMB-75), 80 kgs (VMB-76) rồi 100 kgs (VMB-77 và VMB-78). Bốn mã đều dùng chung kích thước đế theo từng cỡ tăng dần: 40x40x40mm (VMB-75), 60x50x55mm (VMB-76) và 73x50x55mm (VMB-77, VMB-78), khớp với mức lực giữ tương ứng. Khối lượng cũng tăng theo cỡ, từ 0,7kg ở VMB-75 đến 2,3kg ở VMB-78. Cả 4 mã đều được catalogue đánh dấu là hàng mới (NEW!).
Ngoài các dòng VMB dùng ren M8x1.25, VERTEX còn có nhóm đế từ mini dùng ren M5x0.8 nhỏ gọn hơn.

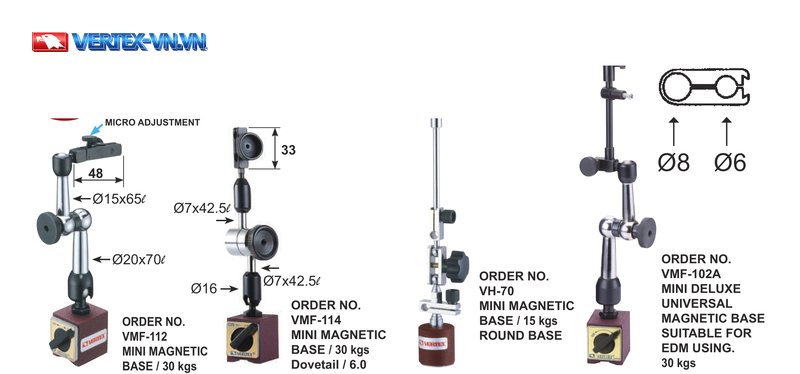

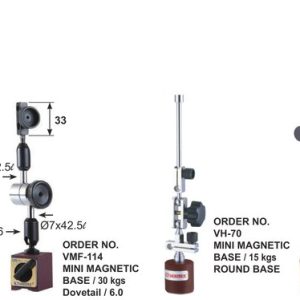

Đế Từ Mini Ren M5x0.8 — VMF-112, VMF-114, VH-70, VMF-102A
Nhóm đế từ mini VMF-112, VMF-114, VH-70 và VMF-102A dùng ren giữa đế M5x0.8, nhỏ gọn hơn các nhóm VMB dùng ren M8x1.25 ở trên.

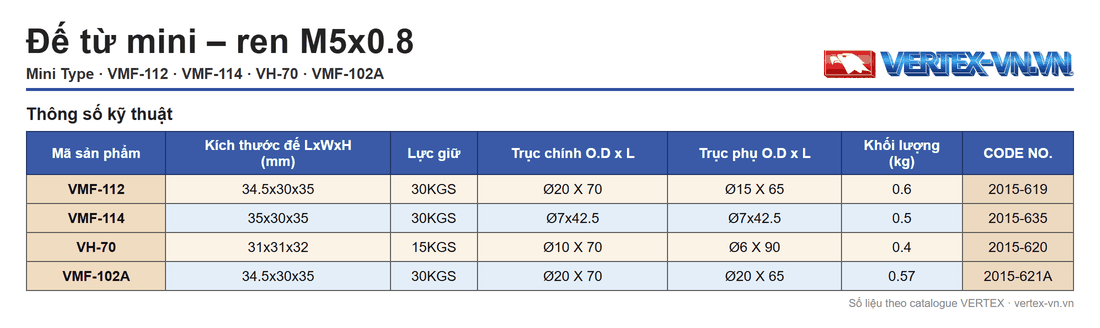

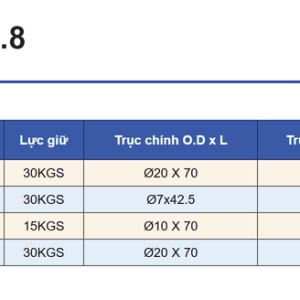

| Mã sản phẩm | Kích thước đế LxWxH (mm) | Lực giữ | Trục chính O.D x L | Trục phụ O.D x L | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|
| VMF-112 | 34.5x30x35 | 30KGS | Ø20 X 70 | Ø15 X 65 | 0.6 | 2015-619 |
| VMF-114 | 35x30x35 | 30KGS | Ø7×42.5 | Ø7×42.5 | 0.5 | 2015-635 |
| VH-70 | 31x31x32 | 15KGS | Ø10 X 70 | Ø6 X 90 | 0.4 | 2015-620 |
| VMF-102A | 34.5x30x35 | 30KGS | Ø20 X 70 | Ø20 X 65 | 0.57 | 2015-621A |
VMF-112 được hình ghi MICRO ADJUSTMENT; VMF-114 ghi Dovetail / 6.0. VH-70 là bản đế tròn (ROUND BASE) với lực giữ 15 kgs, thấp hơn ba mã còn lại trong nhóm (30 kgs). VMF-102A được catalogue ghi là bản mini vạn năng cao cấp và phù hợp dùng cho máy EDM (SUITABLE FOR EDM USING) — chi tiết đáng chú ý nếu bạn làm khuôn mẫu hoặc gia công EDM.
Kích thước đế của nhóm này dao động từ 31x31x32mm (VH-70) đến 35x30x35mm (VMF-114), nhỏ hơn hẳn các nhóm VMB ở trên. Khối lượng mỗi mã cũng chỉ từ 0,4 đến 0,6kg. Cả 4 mã đều được catalogue đánh dấu là hàng mới (NEW).
Dù thuộc nhóm nào, mọi mã đế từ VMB đều cần thao tác xoay tay đúng cách để tránh hỏng ren — hướng dẫn ngay dưới đây.
Lưu Ý Khi Xoay Tay Và Di Chuyển Đế Từ
Catalogue VERTEX in kèm 3 lưu ý bắt buộc khi bạn thao tác với đế từ gá đồng hồ so dòng VMB, giúp tránh hỏng ren trong quá trình sử dụng. Ba lưu ý này được in lặp lại trên nhiều tờ catalogue của dòng VMB, áp dụng chung cho toàn bộ nhóm chứ không riêng một mã nào.
- Không xoay trực tiếp tay (ARM) của dòng VMB, vì cách xoay này sẽ làm hỏng ren trong đế; bạn cần nới núm vặn ở giữa tay trước, xoay tay đến vị trí mong muốn rồi siết núm lại.
- Trước khi đổi sang vị trí mới, bạn phải nới núm vặn; trong lúc thao tác, giữ ở chỗ nối giữa trục và đế để tránh gãy ren.
- Khi di chuyển hoặc nhấc đế từ lên, bạn phải cầm vào phần đế từ.
Nắm được ba thao tác trên, bước tiếp theo là chọn đúng mã theo lực giữ và chiều dài trục cần dùng cho công việc đo kiểm của bạn.
Chọn Đế Từ Gá Đồng Hồ So Theo Lực Giữ Và Chiều Dài Trục
Khi chọn chân đế từ gá đồng hồ so phù hợp, bạn cần đối chiếu lực giữ, chiều dài trục và cỡ ren giữa đế theo đúng yêu cầu công việc đo kiểm.
Lực giữ toàn dòng trải từ 15 đến 130 kgs, chiều dài trục chính từ 42,5mm ở VMF-114 đến 410mm ở VMB-180, còn cỡ ren giữa đế có 2 lựa chọn: M8x1.25 (dòng VMB) hoặc M5x0.8 (dòng mini).
Ba trường hợp thường gặp khi chọn mã:
- Nếu bạn cần lực giữ cao và trục dài để gá đồng hồ so ở vị trí xa hơn, VMB-03 (130 kgs, trục chính Ø20X310) và VMB-180 (100 kgs, trục chính Ø20×410) là hai mã có trục dài hơn các mã còn lại trong từng nhóm của mình.
- Nếu bạn cần thao tác nhỏ gọn, di chuyển nhiều vị trí đo, nhóm mini ren M5x0.8 (VMF-112, VMF-114, VH-70, VMF-102A) có kích thước đế nhỏ hơn hẳn, chỉ từ 31 đến 35mm mỗi cạnh.
- Nếu bạn cần vừa gá vừa tinh chỉnh vi sai vị trí đồng hồ so, nhóm VMB-75 đến VMB-78 (có cụm tinh chỉnh) là lựa chọn phù hợp.
Tóm lại, bạn nên đối chiếu theo thứ tự:
- Lực giữ cần thiết cho chi tiết đang kiểm tra.
- Chiều dài trục chính phù hợp với khoảng cách gá đồng hồ so.
- Cỡ ren giữa đế đang có sẵn phụ kiện đi kèm.
Dưới đây là một số câu hỏi khách hàng thường đặt ra khi chọn mã đế từ gá đồng hồ so.
Câu Hỏi Thường Gặp
Dưới đây là một số câu hỏi thường gặp khi khách hàng tìm hiểu đế từ gá đồng hồ so VERTEX.
Đế từ gá đồng hồ so khác đế từ nam châm trơn ở điểm nào?
Đế từ gá đồng hồ so có thêm tay và trục để cố định đồng hồ so hoặc đồng hồ chỉ thị đúng vị trí đo, còn đế từ nam châm trơn chỉ dùng để hút giữ chi tiết. Nếu bạn cần một đế từ không đi kèm tay gá, có thể tham khảo thêm đế từ nam châm của VERTEX.
Đế từ tay vạn năng VMB-70 có kèm sẵn đồng hồ so không?
Không. Catalogue VERTEX ghi rõ WITHOUT DIAL INDICATOR cho cả nhóm tay vạn năng gồm VMB-70, VMB-106, VMB-106H, VMB-160, VMB-180 và VMB-182H, nghĩa là bạn cần chọn riêng đồng hồ so, đồng hồ rà phù hợp với lỗ kẹp Ø6 hoặc Ø8.
Chân đế từ gắn đồng hồ so VERTEX có bao nhiêu mã, chia thành mấy nhóm?
24 mã, chia thành 5 nhóm. Gồm nhóm tay cố định, nhóm tay vạn năng, nhóm VMB-51, 55, 56, 58, nhóm có cụm tinh chỉnh (VMB-75 đến VMB-78) và nhóm mini ren M5x0.8 (VMF-112, VMF-114, VH-70, VMF-102A).
Nên chọn chân đế đồng hồ so ren M8x1.25 hay ren M5x0.8 mini?
Dòng VMB dùng ren M8x1.25 có lực giữ cao hơn, tới 130 kgs, và trục dài hơn, phù hợp gá cố định trên bàn máy. Dòng mini VMF và VH dùng ren M5x0.8 nhỏ gọn hơn, lực giữ từ 15 đến 30 kgs, phù hợp khi bạn cần di chuyển nhiều vị trí đo hoặc dùng cho máy EDM ở riêng mã VMF-102A.
Để chọn đúng mã đế từ gá đồng hồ so phù hợp với yêu cầu đo kiểm, bạn có thể liên hệ trực tiếp đội ngũ kỹ thuật Nam Dương.
Tư Vấn Kỹ Thuật
Nam Dương là nhà phân phối trực tiếp đế từ gá đồng hồ so VERTEX chính hãng tại Việt Nam, hơn 10 năm đại diện hãng, hỗ trợ tư vấn chọn mã phù hợp với yêu cầu đo kiểm thực tế.
Đội ngũ kỹ thuật Nam Dương tư vấn chọn mã theo lực giữ, chiều dài trục và cỡ ren giữa đế bạn đang cần. Sản phẩm được bảo hành 6 tháng đối với lỗi từ nhà sản xuất.
