Ê tô độ mở lớn khóa góc VERTEX VDX-690, VDW-690 là ê tô kẹp phôi trên bàn máy phay, có khoảng mở giữa hai hàm lớn để nhận phôi cỡ lớn và cơ cấu khóa góc ép hàm di động xuống khi siết để hàm không bị nhấc lên. Ê tô được dùng để kẹp phôi lớn cố định trên bàn máy trong các nguyên công phay. Dòng gồm 3 mã: VDX-690 (không đế, thân có thước), VDX-690-S (có đế xoay) và VDW-690 (không đế, thân trơn). Cả 3 mã có tính năng khóa góc, độ mở 230 mm và lực kẹp tối đa 2300 kgf. VDX-690 và VDX-690-S có thước trên thân, còn VDW-690 thân trơn.
Khóa Góc Và Độ Mở Của Ê Tô Máy Phay Là Gì
Ê tô máy phay thường kẹp phôi giữa hai hàm, trong đó một hàm di động; độ mở thường là khoảng hở tối đa giữa hai hàm, còn khóa góc (angle lock) là tên gọi của một số thiết kế ép hàm di động xuống khi siết để giảm nhấc hàm.
Nhấc hàm (jaw lift) là hiện tượng hàm di động bị nhấc hoặc nghiêng khỏi phôi khi lực kẹp tăng. Theo một số tài liệu kỹ thuật công khai về ê tô máy phay, nhấc hàm làm vị trí phôi trong ê tô thiếu chắc chắn, khó lặp lại và khó giữ dung sai chặt. Nguyên nhân gắn với khe hở giữa hàm và rãnh dẫn của thân ê tô, dung sai gia công và độ mòn của vít truyền động hoặc lỗ ren trên hàm di động.
Theo một số tài liệu kỹ thuật, một số thiết kế khóa góc dùng mặt nghiêng để ép hàm di động xuống phía rãnh dẫn khi siết. Với dòng VDX-690 và VDW-690, cơ cấu là bán cầu trong hàm di động; đế xoay chỉ có ở mã -S.
Có Đế Hay Không Đế Và Cách Đọc Độ Mở Của Ê Tô Khóa Góc
Một số nhà bán chia ê tô khóa góc theo bản có hoặc không có đế xoay; còn khoảng mở thì mỗi hãng nêu theo cách riêng.
- Đế xoay (swivel base): trong tên sản phẩm của một số nhà bán, bản có đế xoay và bản không đế được tách thành hai sản phẩm riêng.
- Tên cỡ khác khoảng mở: cỡ ê tô gọi theo inch thường là bề rộng hàm, không phải khoảng mở.
- Khoảng mở theo từng hãng: theo một số tài liệu, cách nêu khoảng mở chưa có quy ước chung, và khoảng mở thực tế có thể thay đổi theo cấu hình hàm hoặc má lắp. Bạn nên so khoảng mở với số đo phôi cần kẹp, ở đúng cấu hình hàm bạn sẽ dùng.
Cơ Cấu Khóa Góc Trên VDX-690, VDW-690
Khóa góc của dòng này hoạt động như sau: khi siết tay quay, lực ngang tác động lên bán cầu trong hàm di động và hàm di động bị ép xuống. Với VDW-690, phôi không bị nhấc lên kể cả khi kẹp ở mép trên má kẹp.
Ba Mã Ê Tô Độ Mở Lớn Khóa Góc: VDX-690, VDX-690-S Và VDW-690
Dòng này có 3 mã: VDX-690 và VDW-690 không đế, VDX-690-S có đế xoay.
| Mã sản phẩm | Đế | Thân | CODE NO. |
|---|---|---|---|
| VDX-690 | Không đế (W/O BASE) | Có thước inch trên thân (inch scale) | 1002-412 |
| VDX-690-S | Có đế (WITH BASE) | Có thước mét trên thân (metric scale) | 1002-411 |
| VDW-690 | Không đế (W/O BASE) | Thân trơn, không thước (plain type) | 1002-421 |

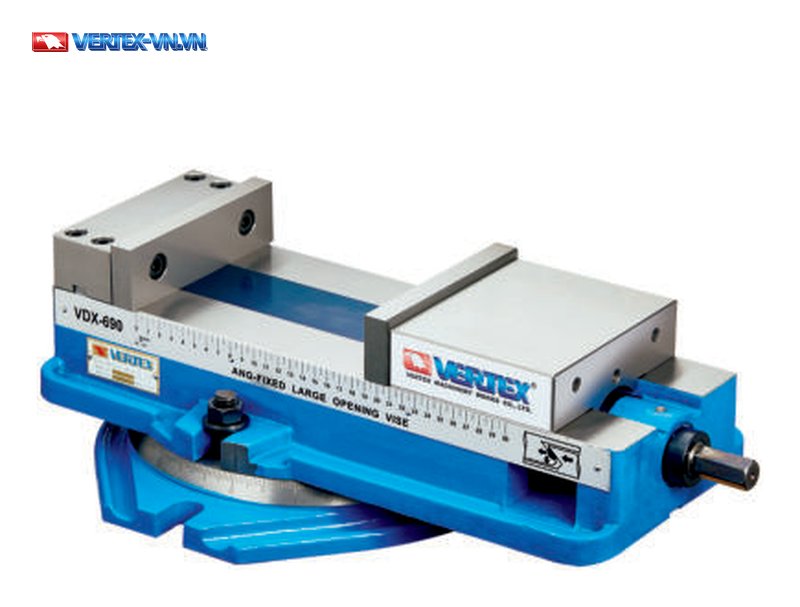

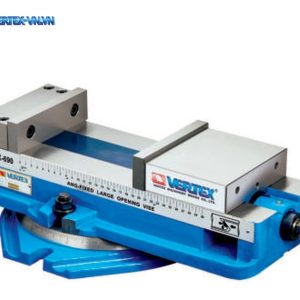

VDX-690 Và VDX-690-S: Thân Có Thước, Không Đế Và Có Đế Xoay
VDX-690-S là bản có đế xoay của VDX-690, nên có thêm các kích thước D, F, G, I, J, K của phần đế. VDX-690 là bản không đế. Đế tròn màu xanh nằm dưới thân ê tô của VDX-690-S. Trong ba mã, chỉ VDW-690 có thân trơn.

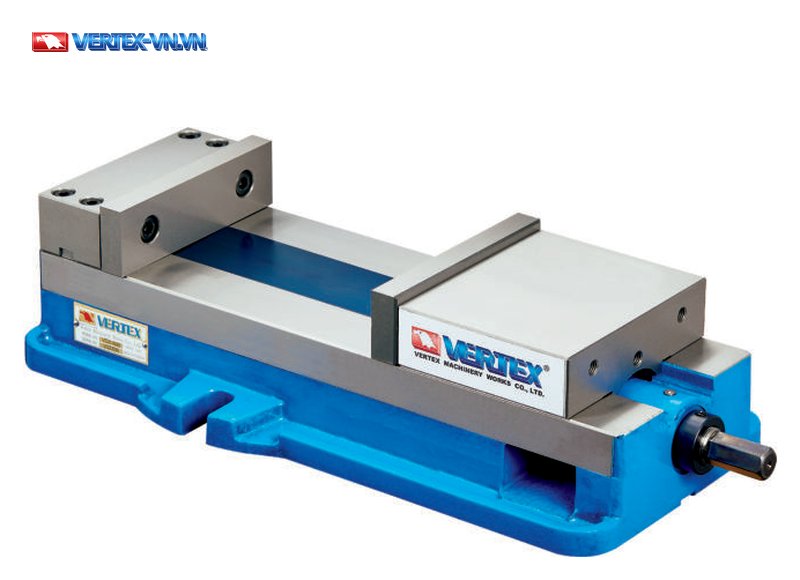

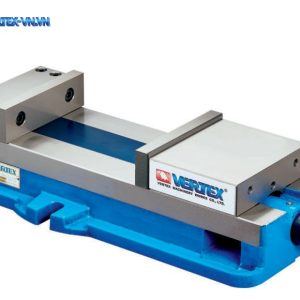

VDW-690: Thân Trơn Không Thước
VDW-690 là bản thân trơn, không có thước trên thân và không có đế. Tên VDX-690 và VDW-690 gần giống tên ê tô máy phay VD-690 trên cùng website.
VDX-690 Và Ê Tô Máy Phay VD-690 Không Cùng Dòng
Ê tô máy phay VD-690 là mã khác, không cùng dòng Ang-Fixed Large Opening Vise với VDX-690, VDX-690-S và VDW-690. Bảng mã của ê tô VD-690 xem tại Ê tô máy phay VD-690 VERTEX.
Đặc Điểm Của VDX-690, VDW-690
VDX-690 và VDW-690 có má kẹp thấm cacbon, bốn vị trí đặt má và phớt chổi chắn phoi.
| Đặc điểm | Nội dung | Nhãn tiếng Anh |
|---|---|---|
| Chiều cao bệ | 73,025 ±0,012 mm (2.875 ±0.0005 inch) | Bed height |
| Độ chính xác | Trong 0,02 mm | Accuracy within 0.02mm |
| Đai ốc trục vít | Nằm ở đầu thân chính | Spindle nut |
| Má kẹp | Thấm cacbon, HRC54° | Jaw plates, carburizing heat treated |
| Vị trí đặt má kẹp | Bốn vị trí đặt má (C, C2, C3, C4), mở rộng khoảng mở của má | Four setting positions |
| Phớt chổi trục vít | Bảo vệ trước phoi và bụi (chip guard) | Screw brush seals |
| Cùng chiều cao | Bảo đảm cùng chiều cao, hiệu năng đồng bộ | Same Height Guarantee Aligned Performance |

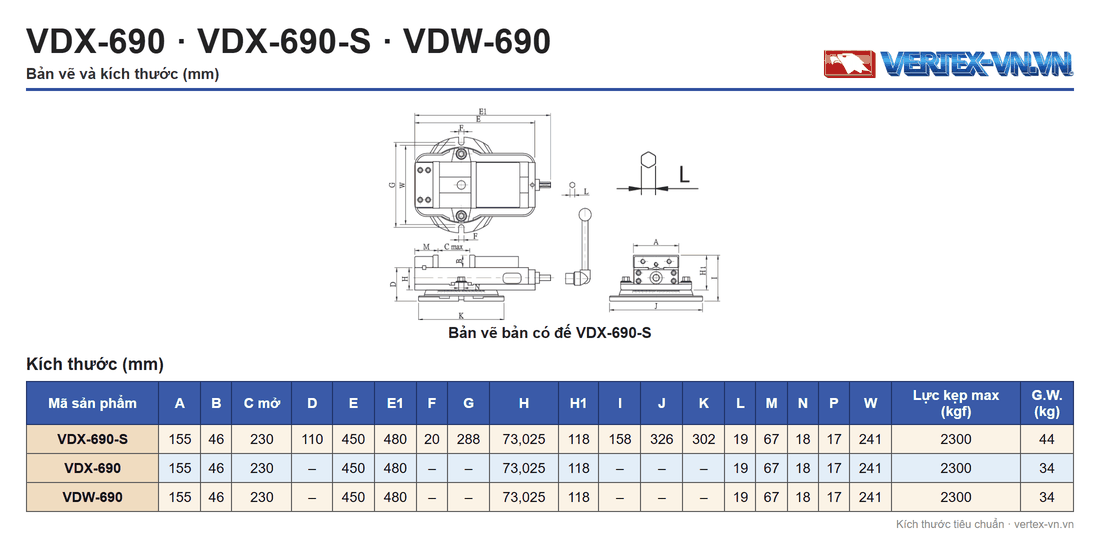

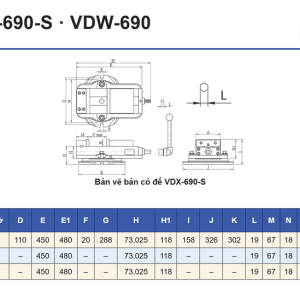

Bảng Kích Thước Ê Tô Độ Mở Lớn Khóa Góc VDX-690, VDX-690-S, VDW-690

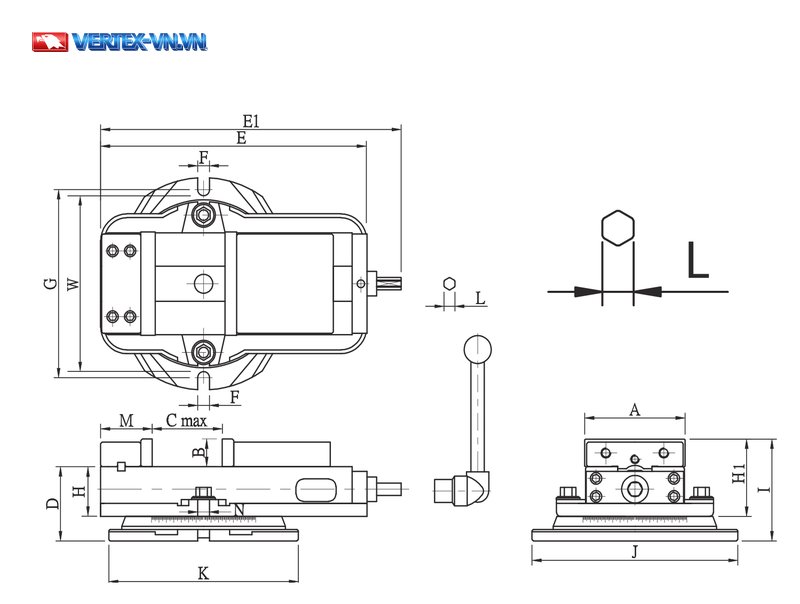

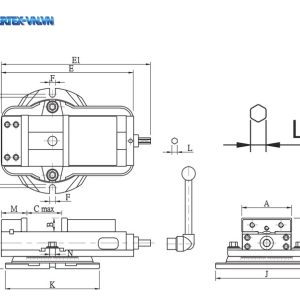

Bảng kích thước cho cả 3 mã tính bằng mm, kèm bản vẽ bản có đế VDX-690-S. Bản vẽ ghi các ký hiệu A, B, C max, D, E, E1, F, G, H, H1, I, J, K, M, N, W và L (trong hình lục giác).
| Mã sản phẩm | A | B | C mở | D | E | E1 | F | G | H | H1 | I | J | K | L | M | N | P | W | Lực kẹp max (kgf) | G.W. (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDX-690-S | 155 | 46 | 230 | 110 | 450 | 480 | 20 | 288 | 73,025 | 118 | 158 | 326 | 302 | 19 | 67 | 18 | 17 | 241 | 2300 | 44 |
| VDX-690 | 155 | 46 | 230 | – | 450 | 480 | – | – | 73,025 | 118 | – | – | – | 19 | 67 | 18 | 17 | 241 | 2300 | 34 |
| VDW-690 | 155 | 46 | 230 | – | 450 | 480 | – | – | 73,025 | 118 | – | – | – | 19 | 67 | 18 | 17 | 241 | 2300 | 34 |
- Đơn vị: mm; lực kẹp max tính bằng kgf; khối lượng G.W. tính bằng kg; ô “–” là ô không có trị số.
- So giữa ba mã: VDX-690 và VDW-690 cùng kích thước; mã -S có thêm các kích thước D, F, G, I, J, K, còn C mở và lực kẹp max giống nhau ở cả ba mã.
- C mở: độ mở của hàm kẹp.
Chọn VDX-690, VDX-690-S Hay VDW-690
Chọn theo hai việc: khoảng mở so với phôi cần kẹp, và có đế hay không.
- Khoảng mở: bạn so số đo phôi cần kẹp với C mở 230 mm trong bảng; bảng chỉ có trị số C mở, nên bạn nên đối chiếu theo cấu hình má sẽ dùng.
- Đế: cần bản có đế thì chọn VDX-690-S; không cần thì chọn VDX-690 hoặc VDW-690.
- Thân: chọn VDX-690 khi cần thân có thước, chọn VDW-690 khi cần thân trơn.
Hai Dòng Ê Tô Khóa Góc Khác Của VERTEX: VD-X Và VD-660V
Cùng là ê tô khóa góc của VERTEX: Ê tô khóa góc VERTEX VD-X gồm 7 mã, có mã không đế và mã -S có đế, còn Ê tô khóa góc đa năng VERTEX VD-660V, VD-661V gồm hai mã không đế.
Câu Hỏi Thường Gặp Về Ê Tô Độ Mở Lớn Khóa Góc VDX-690, VDW-690
Ê Tô Độ Mở Lớn Khóa Góc VDX-690 Là Gì?
VDX-690 là mã không đế, thân có thước, thuộc dòng Ang-Fixed Large Opening Vise của VERTEX.
Dòng Ang-Fixed Large Opening Vise Có Những Mã Nào?
Dòng này có ba mã: VDX-690 và VDW-690 (không đế), VDX-690-S (có đế).
VDX-690 Và VDW-690 Khác Nhau Ở Điểm Nào?
Hai mã có cùng kích thước; khác ở thân: VDX-690 có thước, VDW-690 là bản thân trơn.
VDX-690-S Khác VDX-690 Ở Điểm Nào?
VDX-690-S là bản có đế xoay của VDX-690, có thêm các kích thước D, F, G, I, J, K của phần đế. Khối lượng là 44 kg so với 34 kg; bản có đế có thước hệ mét còn bản không đế có thước inch.
Lực Kẹp Max Của VDX-690 Là Bao Nhiêu?
Lực kẹp max là 2300 kgf cho cả 3 mã.
Ê Tô Máy Phay VD-690 Có Phải VDX-690 Không?
Không, ê tô máy phay VD-690 là mã khác, không cùng dòng Ang-Fixed Large Opening Vise với VDX-690 và VDW-690.
Tư Vấn Kỹ Thuật
Nam Dương là đơn vị đại diện phân phối VERTEX tại Việt Nam từ hơn 15 năm nay. Liên hệ Nam Dương qua hotline 0911 066 515 để được tư vấn chọn mã VDX-690, VDX-690-S hoặc VDW-690 và báo giá, kèm số đo phôi. VDX-690, VDX-690-S và VDW-690 thuộc danh mục Ê tô máy phay của VERTEX.
