Ê tô khóa góc đa năng VERTEX VD-660V và VD-661V là ê tô kẹp phôi trên bàn máy phay, có hàm cố định liền thân và cơ cấu khóa góc ép hàm di động xuống khi siết để hàm không bị nhấc lên. Ê tô được dùng để kẹp phôi cố định trên trung tâm gia công CNC và máy phay CNC. Dòng gồm hai mã không đế, cùng kích thước. Hai mã chỉ khác nhau ở phía đặt tay quay: VD-660V tay quay bên phải, VD-661V tay quay bên trái.
Ê Tô Máy Phay Là Gì Và Hiện Tượng Hàm Di Động Bị Nhấc Lên Khi Siết
Ê tô máy phay là bộ gá giữ phôi trên bàn máy khi cắt, và hàm di động của ê tô kiểu truyền thống có thể bị nhấc lên và nghiêng nhẹ khi tăng lực siết, theo tài liệu kỹ thuật và giáo trình gia công công khai.
Tài liệu nêu kiểu truyền thống có một hàm cố định và một hàm di động dẫn bằng vít; hàm di động kẹp phôi vào hàm cố định. Tài liệu gọi hiện tượng hàm nhấc lên và nghiêng nhẹ này là “jaw lift”. Khi chọn ê tô máy phay, bạn nên tìm hiểu hiện tượng hàm bị nhấc bên cạnh kiểu ê tô và cách gá.
Chọn Ê Tô Máy Phay CNC Theo Kiểu Ê Tô, Cách Gá Và Số Ê Tô Đặt Cạnh Nhau
Khi chọn ê tô máy phay CNC, bạn nên cân nhắc kiểu ê tô, cách gá ê tô lên bàn máy và số ê tô đặt cạnh nhau trên bàn máy.
- Kiểu ê tô: một số tài liệu kỹ thuật nêu ba kiểu ê tô: kiểu thông dụng (machinist), kiểu CNC (CNC vise) và kiểu toolmaker.
- Ê tô kiểu CNC: tài liệu nêu thân gọn, thân hẹp nên đặt được nhiều chiếc cạnh nhau trong diện tích nhỏ; ê tô được mài chính xác nhiều mặt nên bản thân ê tô có thể được kẹp nằm ngang hoặc kẹp cạnh.
- Khi chọn: bạn nên cân nhắc cách gá ê tô (nằm ngang hoặc gá cạnh), số ê tô cần đặt cạnh nhau trên bàn máy, và kích thước ê tô so với phôi và bàn máy của bạn.
Dòng VD-660V, VD-661V có thân hẹp, dễ đặt nhiều ê tô cạnh nhau, dễ thẳng hàng.
VD-660V Và VD-661V: Chọn Theo Phía Đặt Tay Quay
VD-660V và VD-661V đều là bản không đế, cùng kích thước; chọn mã theo phía đặt tay quay thuận cho người đứng máy.
| Mã sản phẩm | CODE NO. | Đế | Vị trí tay quay |
|---|---|---|---|

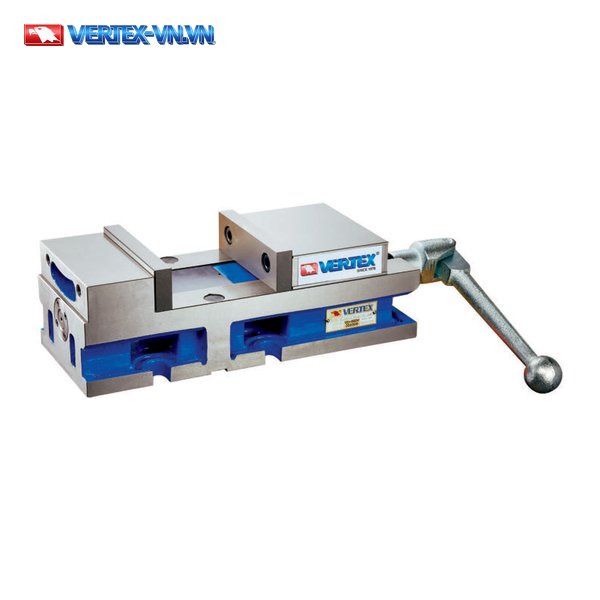

| VD-660V | 1002-451 | Không đế (W/O BASE) | Đầu bên phải |

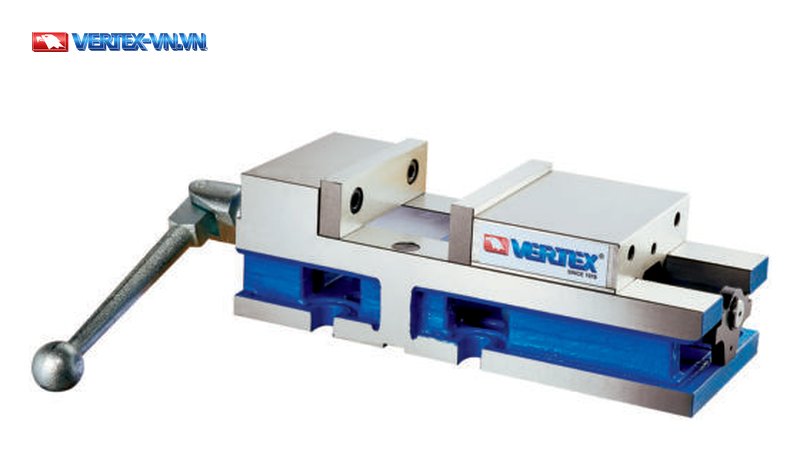

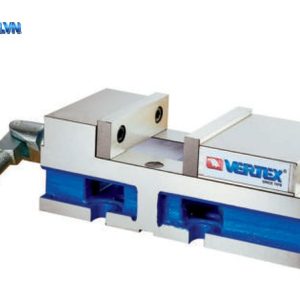

| VD-661V | 1002-452 | Không đế (W/O BASE) | Đầu bên trái |
Đặc Điểm Của Ê Tô VD-660V, VD-661V: Cách Gá, Hàm Cố Định Và Rãnh Trượt
VD-660V, VD-661V gá được nằm ngang, gá cạnh và gá đứng trên máy CNC, có hàm cố định liền thân và rãnh trượt được tôi cứng bằng ngọn lửa, mài tinh.
| Hạng mục | Nội dung |
|---|---|
| Ứng dụng | Trung tâm gia công CNC, phay CNC (CNC machining center, CNC milling) |
| Cách gá | Gá nằm ngang, gá cạnh và gá đứng trên máy CNC (horizontal, side and upright mounting) |
| Hàm cố định | Hàm cố định kiểu liền thân (stationary jaw integrated type), chống võng và chống uốn |
| Khóa góc | Cơ cấu khóa góc giúp giảm độ võng (angle locked feature reduce deflection) |
| Thân | Hẹp, dễ đặt nhiều ê tô cạnh nhau, dễ thẳng hàng |
| Rãnh trượt | Được tôi cứng bằng ngọn lửa và mài tinh (sliding bed ways flame hardened and ground) |
| Vị trí má kẹp | Bốn vị trí lắp má kẹp: C, C2, C3, C4 |
| Tấm che phoi (chip guard) | Có |
| Cùng chiều cao (same height guarantee) | Các ê tô cùng mã có cùng chiều cao, đặt nhiều chiếc cạnh nhau trên bàn máy vẫn thẳng hàng |
| Lực kẹp | 6350 lbs |
| Sai số | Trong 0,01 mm trên 100 mm |
Bảng Kích Thước Ê Tô VD-660V, VD-661V Theo mm
VD-660V và VD-661V có kích thước giống hệt nhau.

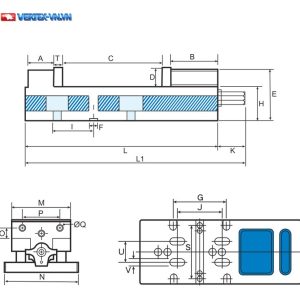

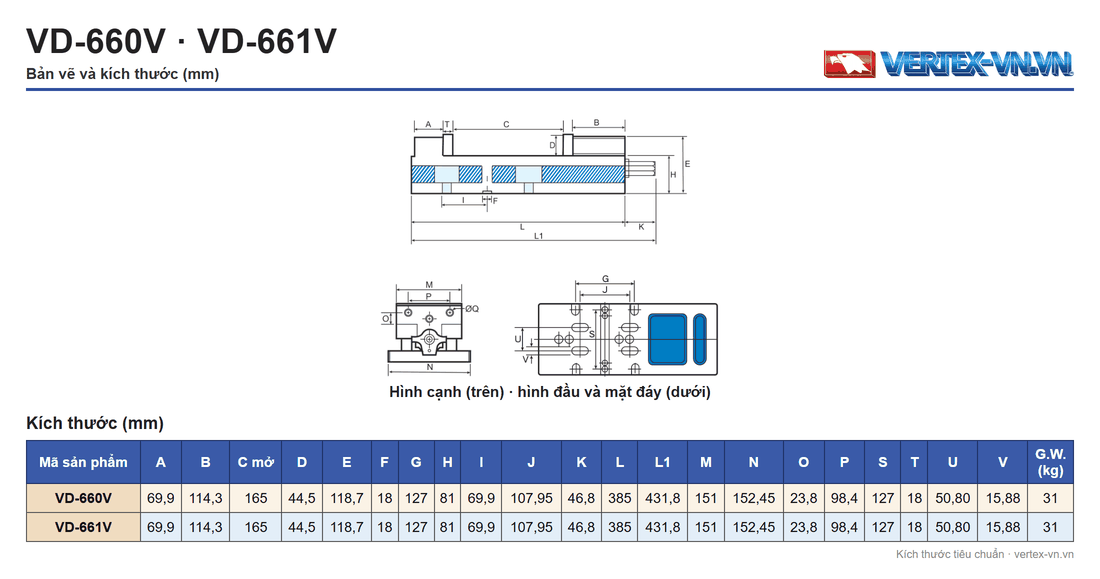

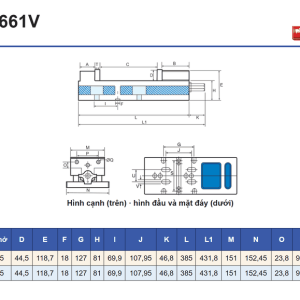

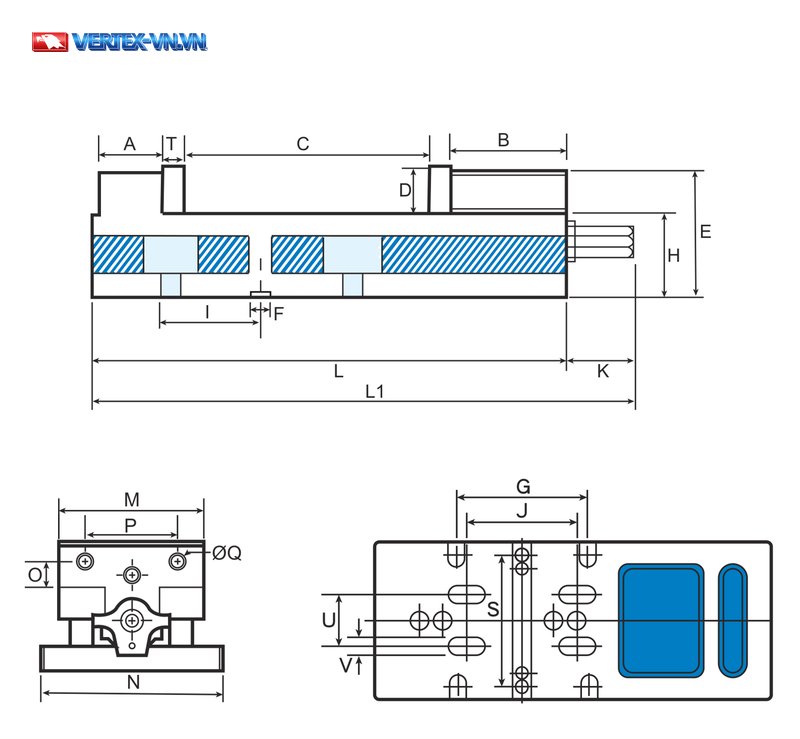

| Mã sản phẩm | A | B | C mở | D | E | F | G | H | I | J | K | L | L1 | M | N | O | P | S | T | U | V | G.W. (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VD-660V | 69,9 | 114,3 | 165 | 44,5 | 118,7 | 18 | 127 | 81 | 69,9 | 107,95 | 46,8 | 385 | 431,8 | 151 | 152,45 | 23,8 | 98,4 | 127 | 18 | 50,80 | 15,88 | 31 |
| VD-661V | 69,9 | 114,3 | 165 | 44,5 | 118,7 | 18 | 127 | 81 | 69,9 | 107,95 | 46,8 | 385 | 431,8 | 151 | 152,45 | 23,8 | 98,4 | 127 | 18 | 50,80 | 15,88 | 31 |
Số đo tính bằng mm, riêng khối lượng G.W. tính bằng kg; C mở là độ mở của hàm kẹp.
VD-660V, VD-661V Trong Nhóm Ê Tô Máy Phay VERTEX: Khác Dòng VD-X Ở Đâu
VD-660V, VD-661V khác Ê tô khóa góc VERTEX VD-X ở tên dòng và ở việc có hay không bản có đế.
- VD-X: tên dòng là Super Open Angle Locked Vise, có bản -S có đế.
- VD-660V, VD-661V: tên dòng là Angle Locked Versatile Vise, cả hai mã đều không đế.
VERTEX còn có Ê tô máy phay VD-690 VERTEX và Ê tô máy phay khóa cố định, mỗi loại có bảng mã riêng.
Câu Hỏi Thường Gặp Về Ê Tô VD-660V, VD-661V
Ê Tô VD-660V, VD-661V Là Gì?
VD-660V và VD-661V là hai mã ê tô máy phay không đế thuộc dòng Angle Locked Versatile Vise của VERTEX. Dòng này dùng cho trung tâm gia công CNC.
Ê Tô VD-660V Gá Được Theo Những Cách Nào?
Có ba cách gá trên máy CNC: nằm ngang, gá cạnh và gá đứng.
VD-660V Khác VD-661V Ở Điểm Nào?
Hai mã có cùng kích thước và khối lượng, chỉ khác phía đặt tay quay: một mã đặt bên phải, mã còn lại đặt bên trái.
Lực Kẹp Và Sai Số Của VD-660V Là Bao Nhiêu?
Lực kẹp là 6350 lbs và sai số trong 0,01 mm trên 100 mm cho dòng này. Hai số này chung cho dòng, không tách theo mã.
Tư Vấn Kỹ Thuật
VERTEX do Nam Dương đại diện phân phối tại Việt Nam hơn 15 năm. Gọi hotline 0911 066 515 và gửi mã VD-660V hoặc VD-661V cùng số lượng để kỹ thuật tư vấn. Hai mã thuộc danh mục Ê tô máy phay.
