Ê tô máy phay khóa cố định VERTEX dòng VMC là ê tô kẹp phôi có hàm di động truyền lực qua cơ cấu bán cầu, ép phôi xuống thân ê tô khi siết nên phôi được kẹp cố định, chống bị nhấc lên khi gia công. Ê tô VMC được dùng để gá kẹp phôi trên máy phay và trung tâm gia công CNC; các ê tô cùng chiều cao nên có thể đặt nhiều chiếc thẳng hàng để kẹp chi tiết dài.
Công dụng ê tô máy phay khóa cố định:
– Ê tô máy phay khóa cố định có thể đặt song song liên tiếp nhiều ê tô để kẹp chi tiết dài.
Thông số ê tô máy phay VMC-4, VMC-6 VERTEX:
| Model | Chiều rộng hàm (A) | Độ mở hàm tối đa (C) | Lực kẹp tối đa | Trọng lượng | Mã hàng |
|---|---|---|---|---|---|
| VMC-4 | 108 mm | 103 mm | 1.500 kgf | 14,2 kg | 1002-185 |
| VMC-6 | 156 mm | 150 mm | 2.500 kgf | 29,8 kg | 1002-186 |
Cả hai model VMC-4 và VMC-6 đều đạt độ chính xác 0.01/100mm, độ song song ±0.01/100mm, độ vuông góc ±0.02/50mm; thân ê tô thép FCD60. Chọn VMC-6 khi cần độ mở hàm lớn (150 mm) và lực kẹp cao (2.500 kgf) cho phôi lớn; chọn VMC-4 cho phôi nhỏ hơn.
– Eto VMC- có các kích thước chiều cao chính xác như nhau. Nên có thể đặt song song nhiều (2, 3, 4, 5) ê tô khóa cố định thẳng hàng để kẹp chi tiết dài và lớn.
– Ê tô máy phay khóa cố định VMC-4, VMC-6 VERTEX sử dụng gá kẹp phôi trên máy phay, trung tâm gia công CNC. Có thể đặt gá kẹp ê tô lên bàn máy bằng 2 mặt bên bên của ê tô.
– Ê tô có các cách kẹp chi tiết C1, C2, C3, C4.
– Có thể đặt nghiêng ê tô khóa cố định để kẹp theo phương thẳng nghiêng.
– Thân ê tô được làm bằng thép FCD60. Có khả năng chống uốn cao.
– Lực kẹp ê tô lớn nhất (C1) từ 1500 đến 2500 Kgf.
– Sử dụng nguyên tắc bán cầu để truyền lực cho hàm kẹp. Nên lực kẹp phôi luôn có xu hướng kéo xuống. Giúp kẹp phôi chắc chắc, không bị nâng lên khi gia công.
– Độ mở lớn nhất đạt từ 103 đến 150 mm. Có thể đảo các vị trí của má kẹp, để có 4 kiểu vị trí kẹp khác nhau.
– Độ chính xác cao: 0.01/100mm.
– Lực kẹp lớn: 1500Kgf – 2500Kgf.
– Độ song song: ±0.01/100mm.
– Độ vuông góc: ±0.02/50mm.
– Ê tô khóa cố định thích hợp nhất cho nguyên công khoan tải trọng nhẹ.
Ê Tô VMC-690 Và VMC-4-S – Hai Model Bổ Sung Của Ê Tô Khóa Cố Định VERTEX

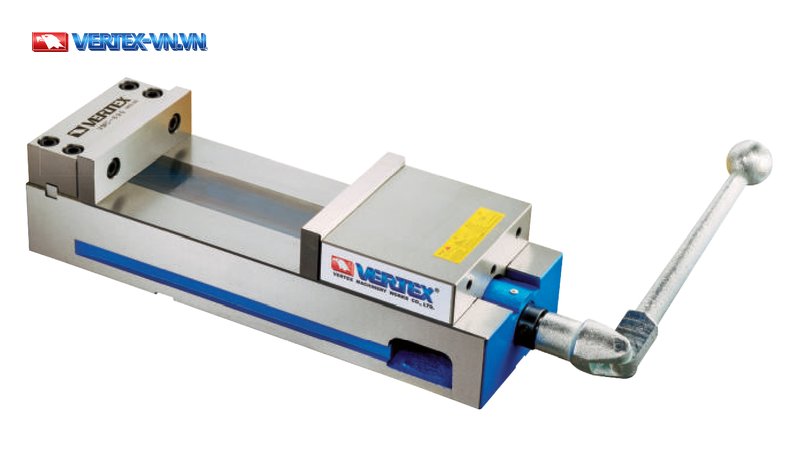

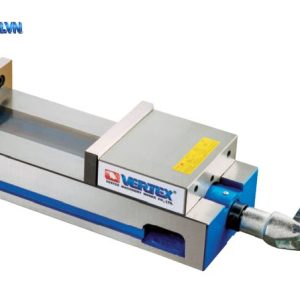

VMC-690 và VMC-4-S là hai model của dòng ê tô khóa cố định VERTEX, bổ sung cho hai mã VMC-4 và VMC-6. VMC-690 có độ mở hàm lớn hơn, còn VMC-4-S là bản có đế.
Theo bảng thông số, VMC-690 có cùng A 156, B 120, D 46 với VMC-6 và cùng lực kẹp tối đa 2500 kgf. Hai mã khác nhau ở độ mở hàm C (232 so với 150), E (73.025 so với 74), F (430 so với 370), L (518 so với 472), M (477 so với 425) và khối lượng (34.0 kg so với 29.8 kg).

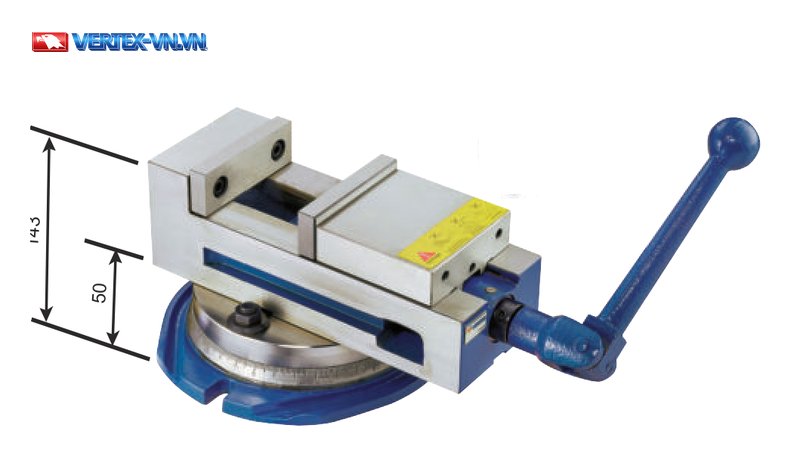

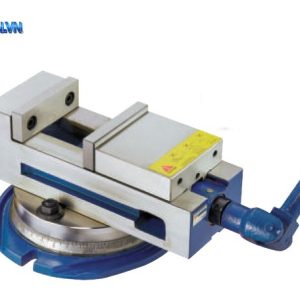

VMC-4-S là bản có đế (with base): ê tô đặt trên một đế tròn, kèm hai số đo 143 và 50.
So với VMC-4, VMC-4-S giống hệt ở mọi kích thước và ở lực kẹp tối đa 1500 kgf. Hai mã khác nhau ở hai giá trị: thể tích kiện hàng CUFT (0.6 so với 0.4) và khối lượng (22.2 kg so với 14.2 kg).
Bản Vẽ Ký Hiệu Và Bảng Thông Số VMC-4, VMC-6, VMC-690, VMC-4-S

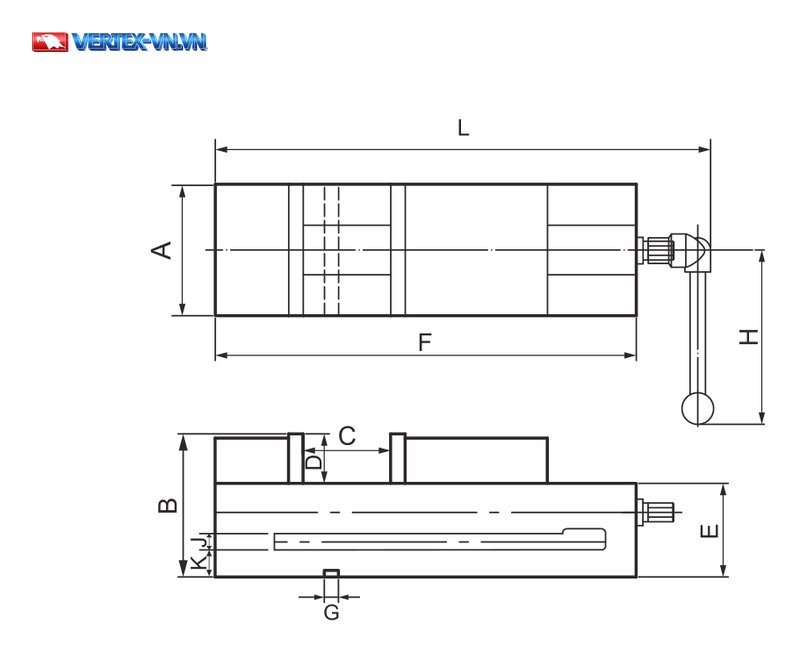

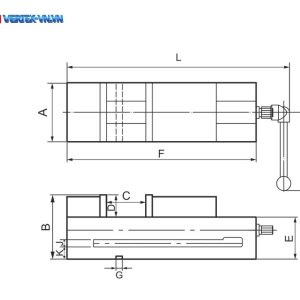

Bản vẽ có các ký hiệu A, B, C, D, E, F, G, H, J, K và L; ký hiệu M chỉ có trong bảng thông số.

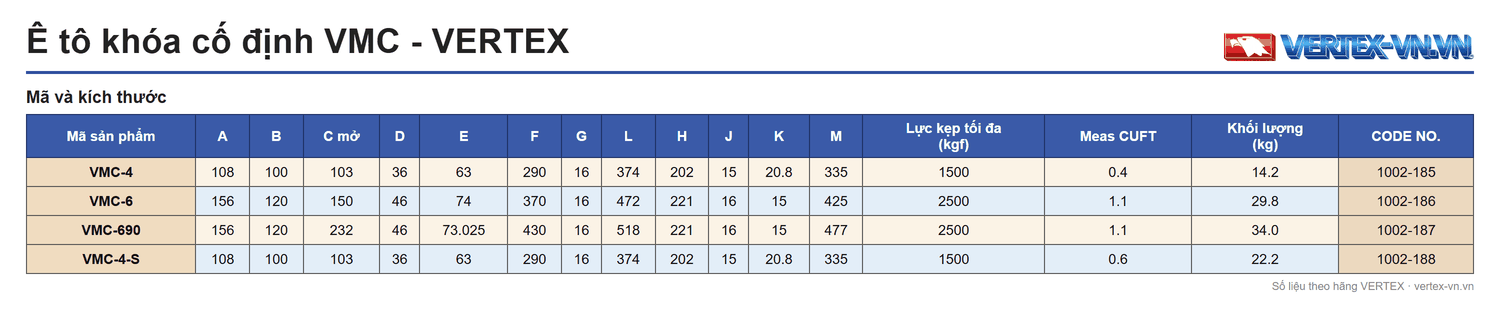

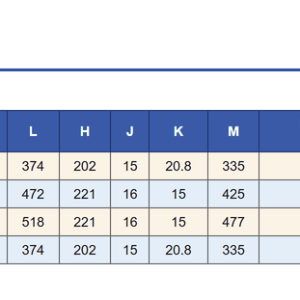

| ORDER NO. | A | B | C OPEN | D | E | F | G | L | H | J | K | M | Max. Clamp Force (kgf) | Meas CUFT | Weight (kgs) | CODE NO. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMC-4 | 108 | 100 | 103 | 36 | 63 | 290 | 16 | 374 | 202 | 15 | 20.8 | 335 | 1500 | 0.4 | 14.2 | 1002-185 |
| VMC-6 | 156 | 120 | 150 | 46 | 74 | 370 | 16 | 472 | 221 | 16 | 15 | 425 | 2500 | 1.1 | 29.8 | 1002-186 |
| VMC-690 | 156 | 120 | 232 | 46 | 73.025 | 430 | 16 | 518 | 221 | 16 | 15 | 477 | 2500 | 1.1 | 34.0 | 1002-187 |
| VMC-4-S | 108 | 100 | 103 | 36 | 63 | 290 | 16 | 374 | 202 | 15 | 20.8 | 335 | 1500 | 0.6 | 22.2 | 1002-188 |
Lực kẹp tính bằng kgf, khối lượng bằng kgs; bảng gồm bốn mã VMC-4, VMC-6, VMC-690, VMC-4-S.
– Quý khách tham khảo thêm về ê tô máy phay Vertex.
– Hãy liên hệ với Công ty Nam Dương để có hỗ trợ về sản phẩm và giá cả.
