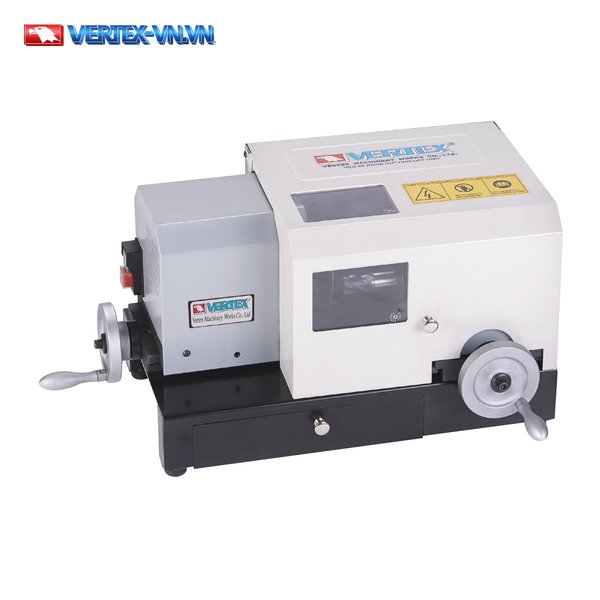

Máy cắt thanh VERTEX VEC-20 (Rods Cutting-Off Unit) là máy cắt thanh dùng cắt dao phay ngón, mũi khoan, chốt đẩy và thanh tròn có đường kính Ø2–Ø20 mm, qua lỗ xuyên tối đa Ø11 mm, với chiều dài đoạn cắt rời tối đa 45 mm. Máy dùng đá cắt quay cùng lúc với trục kẹp phôi để rút ngắn thời gian gia công.
Nguyên Lý Cắt Của Máy Cắt Thanh VEC-20

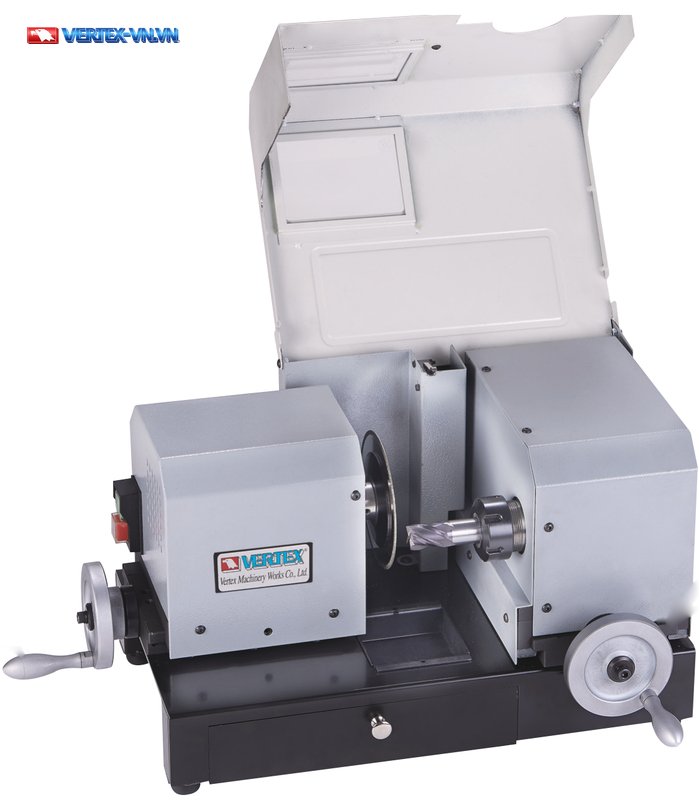

Máy cắt thanh VEC-20 hoạt động theo nguyên lý đá cắt (cutting wheel) và trục kẹp phôi (workholding spindle) quay cùng lúc ngay khi bật nguồn. Đá cắt quay, trục kẹp phôi cũng quay. Đây là hai bộ phận quay chính của máy.
Nhờ đá cắt và trục kẹp phôi quay cùng lúc khi bật nguồn, máy tiết kiệm thời gian, giảm 50% quy trình cắt. Cùng lúc đó, nguyên lý này còn giảm nhiệt sinh ra trong lúc cắt, hạn chế tình trạng biến dạng vật liệu do nhiệt.
VEC-20 phù hợp để cắt chốt (pin) và thanh (rod) theo đúng nguyên lý vận hành nói trên.
Khả Năng Cắt Và Vật Liệu Áp Dụng
VEC-20 cắt được đường kính Ø2 đến Ø20 mm, trong lỗ xuyên tối đa Ø11 mm, với chiều dài đoạn cắt rời tối đa 45 mm.
Máy dùng để cắt dao phay ngón (end mill), mũi khoan (drill), chốt đẩy (ejector pin), thanh và thanh tròn (rods, round bar).
VEC-20 áp dụng được cho các vật liệu sau:
- Carbide
- Thép gió (H.S.S.)
- Thép (steel)
- Đồng thau (brass)
- Nhôm (aluminium)
- Gang (iron)
- Và các vật liệu khác
Với mỗi loại vật liệu, bạn cần chọn đá cắt phù hợp.
Lưu Ý Khi Vận Hành Máy Cắt Thanh VEC-20
Máy cắt thanh VEC-20 không dùng cho sản xuất số lượng lớn và không nên vận hành liên tục trong thời gian dài.
- Tắt nguồn trước khi lấy phôi đã cắt xong ra khỏi máy.
- Máy không dùng cho sản xuất số lượng lớn; nếu cần cắt số lượng lớn, hãng VERTEX gợi ý dòng VEC-300G~600G.
- Không nên vận hành liên tục trong thời gian dài.
- Sau khi cắt liên tục 30 phút, bạn nên cho máy nghỉ 10 phút trước khi tiếp tục.
- Khi quay tay, bạn chỉ nên thao tác với chuyển động chậm.
- Đây không phải là máy tiện dùng cho gia công nặng.
Thời Gian Cắt Tham Khảo
Theo tham khảo an toàn và hiệu quả của hãng VERTEX, cắt một thanh dao phay ngón carbide đường kính 10 mm mất khoảng 58 giây, thanh H.S.S. cùng đường kính mất khoảng 63 giây. Với đường kính 16 mm, thời gian cắt của cả hai loại vật liệu đều tăng lên tương ứng.
| Loại dao phay ngón | Đường kính | Thời gian cắt tham khảo |
|---|---|---|
| Carbide End Mill | 10ø | 58 giây |
| Carbide End Mill | 16ø | 103 giây |
| H.S.S. End Mill | 10ø | 63 giây |
| H.S.S. End Mill | 16ø | 113 giây |
Thông Số Kỹ Thuật VEC-20
Máy cắt thanh VEC-20 dùng nguồn điện AC 110V hoặc 220V, tần số 50Hz hoặc 60Hz. Máy được đóng gói trong thùng có kích thước dài 530 mm, rộng 352 mm, cao 260 mm, khối lượng 45,5 kg.

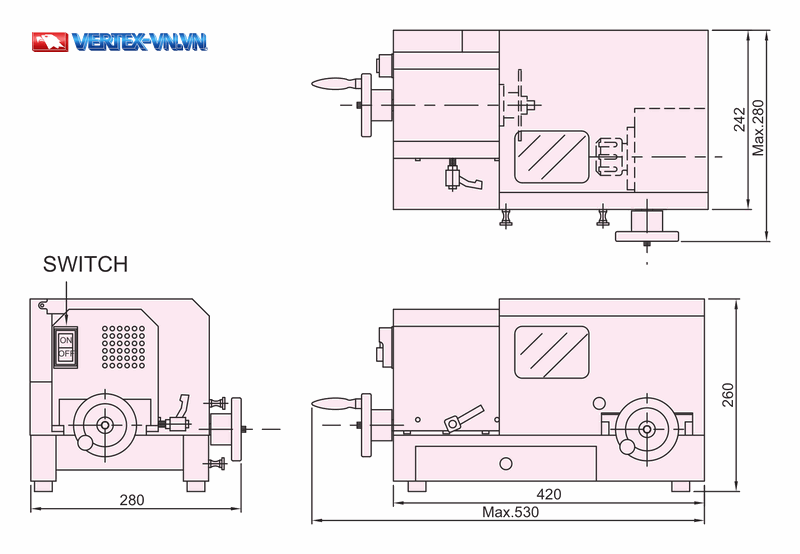

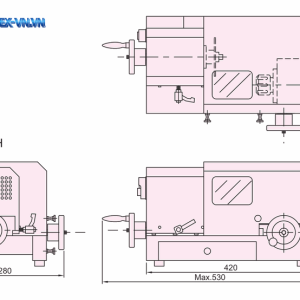

Bản vẽ kích thước máy cắt thanh VEC-20 theo catalogue VERTEX (các số đo in trên bản vẽ catalogue, không in chữ cái ký hiệu), đặt cạnh bảng thông số bên dưới:

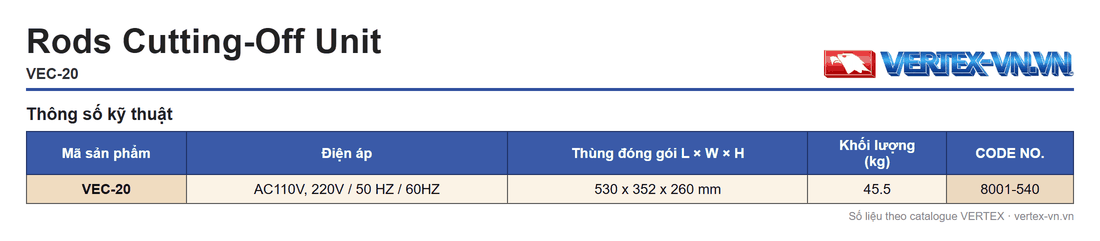

| Mã sản phẩm | Điện áp | Thùng đóng gói L × W × H | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|
| VEC-20 | AC110V, 220V / 50 HZ / 60HZ | 530 x 352 x 260 mm | 45.5 | 8001-540 |
Phụ Kiện Máy Cắt Thanh VEC-20
Máy cắt thanh VEC-20 đi kèm một bộ phụ kiện tiêu chuẩn và có thể đặt mua thêm phụ kiện thay thế theo mã riêng.
Phụ Kiện Tiêu Chuẩn Đi Kèm
VEC-20 đi kèm sẵn bộ phụ kiện tiêu chuẩn gồm:
- Bộ collet ER-32, 11 cái, các cỡ Ø4, 5, 6, 8, 10, 12, 13, 15, 16, 18, 20 mm.
- Cờ lê ER-32, 1 cái.
- Đá kim cương SDC #100, kích thước Ø110 × Ød16 × 1.36t, 1 cái.
- Đá cắt E60WA, kích thước Ø105 × Ød16 × 1t, 5 cái.
- Cờ lê lục giác 4 mm, 1 cái.
Ngoài bộ phụ kiện tiêu chuẩn, bạn có thể đặt mua thêm collet ER-32 tuỳ chọn các cỡ Ø2, 3, 7, 9, 11, 14, 17, 19 mm.
Phụ Kiện Thay Thế – Mã Đặt Hàng

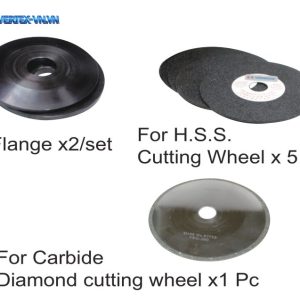

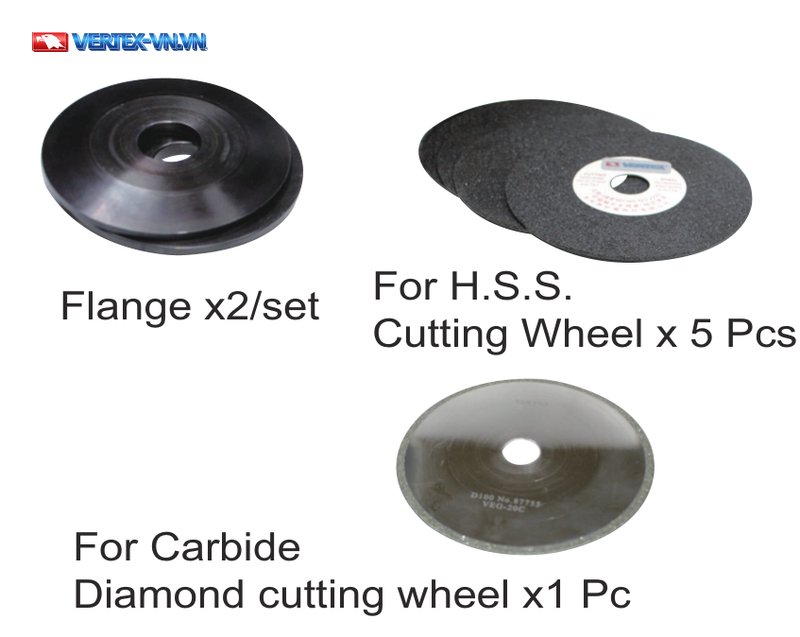

Ba mã phụ kiện thay thế cho VEC-20 gồm bích VEC-20-FLANGE, đá cắt VEC-20-C dùng cho vật liệu H.S.S. và đá kim cương VEC-20-D dùng cho vật liệu carbide.

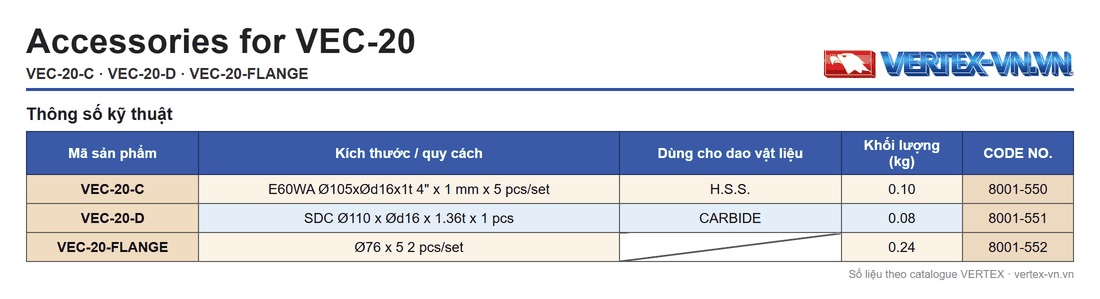

| Mã sản phẩm | Kích thước / quy cách | Dùng cho dao vật liệu | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|
| VEC-20-C | E60WA Ø105xØd16x1t 4″ x 1 mm x 5 pcs/set | H.S.S. | 0.10 | 8001-550 |
| VEC-20-D | SDC Ø110 x Ød16 x 1.36t x 1 pcs | CARBIDE | 0.08 | 8001-551 |
| VEC-20-FLANGE | Ø76 x 5 2 pcs/set | — | 0.24 | 8001-552 |
Cách Thay Đá Cắt Trên Máy VEC-20

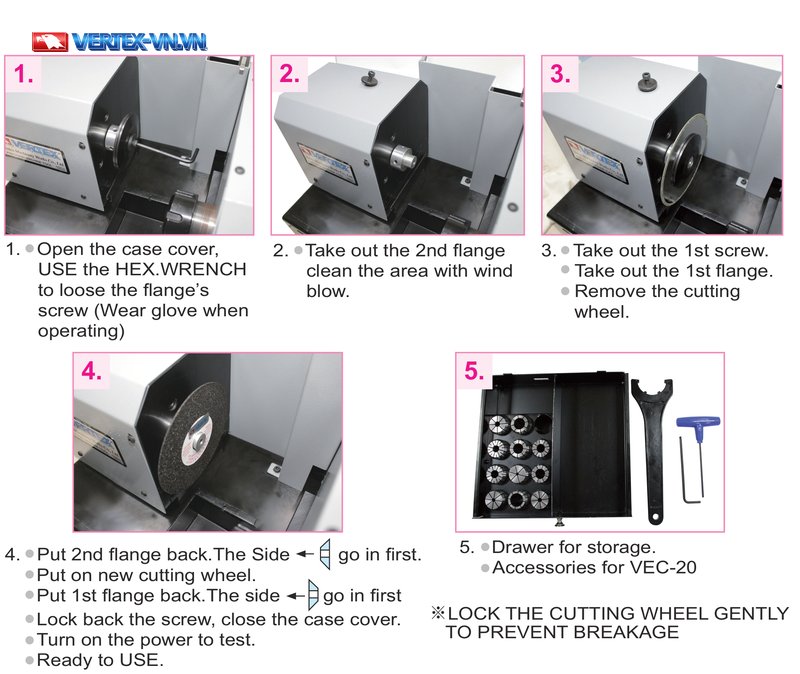

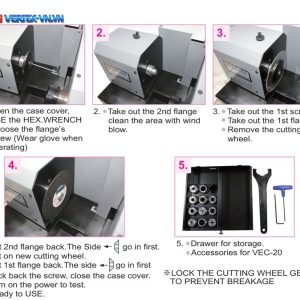

Thay đá cắt trên máy VEC-20 gồm 5 bước: mở nắp máy, tháo bích và đá cắt cũ, lắp đá cắt mới rồi đóng nắp máy.

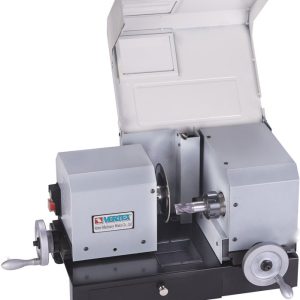

- Mở nắp máy, dùng cờ lê lục giác nới lỏng vít của bích. Bạn nên mang găng tay khi thao tác.
- Tháo bích thứ 2, làm sạch khu vực bằng khí thổi.
- Tháo vít thứ nhất, tháo bích thứ nhất, lấy đá cắt cũ ra.
- Lắp lại bích thứ 2 (mặt có mũi tên vào trước), lắp đá cắt mới, lắp lại bích thứ nhất (mặt có mũi tên vào trước), siết vít, đóng nắp máy rồi bật nguồn kiểm tra.
- Ngăn kéo trên máy dùng để cất phụ kiện của VEC-20.
Bạn nên siết đá cắt nhẹ nhàng để tránh vỡ đá.
Câu Hỏi Thường Gặp
Máy cắt thanh VEC-20 là gì?
Máy cắt thanh VERTEX VEC-20 (Rods Cutting-Off Unit) là máy dùng để cắt dao phay ngón, mũi khoan, chốt đẩy và thanh tròn. Máy hoạt động theo nguyên lý đá cắt và trục kẹp phôi quay cùng lúc ngay khi bật nguồn.
Máy cắt thanh VEC-20 cắt được đường kính bao nhiêu?
VEC-20 cắt được đường kính Ø2 đến Ø20 mm, trong lỗ xuyên tối đa Ø11 mm, với chiều dài đoạn cắt rời tối đa 45 mm.
VEC-20 cắt được vật liệu nào?
VEC-20 cắt được carbide, thép gió (H.S.S.), thép, đồng thau, nhôm, gang và các vật liệu khác. Với mỗi loại vật liệu, bạn cần chọn đá cắt phù hợp.
VEC-20 hay dòng VEC-300G~600G phù hợp hơn cho xưởng cần cắt số lượng lớn?
VEC-20 không dùng cho sản xuất số lượng lớn; khi cần cắt số lượng lớn và chính xác cao, hãng VERTEX gợi ý dòng VEC-300G~600G. Đây là điểm hãng VERTEX lưu ý khi lựa chọn giữa hai dòng máy này.
Tư Vấn Kỹ Thuật
VERTEX là hãng phụ kiện máy công cụ Đài Loan; liên hệ hotline 0911 066 515 để được tư vấn chọn máy cắt thanh VEC-20 và báo giá. Máy cắt thanh VEC-20 là hàng có động cơ, được bảo hành 03 tháng đối với lỗi từ nhà sản xuất.
Ngoài VEC-20, hãng VERTEX còn có máy cắt chốt VEC-100 và các máy chuyên dùng khác trong danh mục Máy Chuyên Dụng.
