Thước sin (sine bar) VERTEX là dụng cụ đo kiểm dùng để kiểm tra góc, gồm 5 mã: V-S50M và V-S100M có nam châm ở đáy, VS-100 theo hệ mét, V-S25 và V-S50 theo hệ inch. Từng mã có thông số riêng về độ chính xác, vật liệu và khối lượng, bắt đầu với hai mã có nam châm V-S50M và V-S100M.
Thước Sin Có Nam Châm VERTEX V-S50M, V-S100M

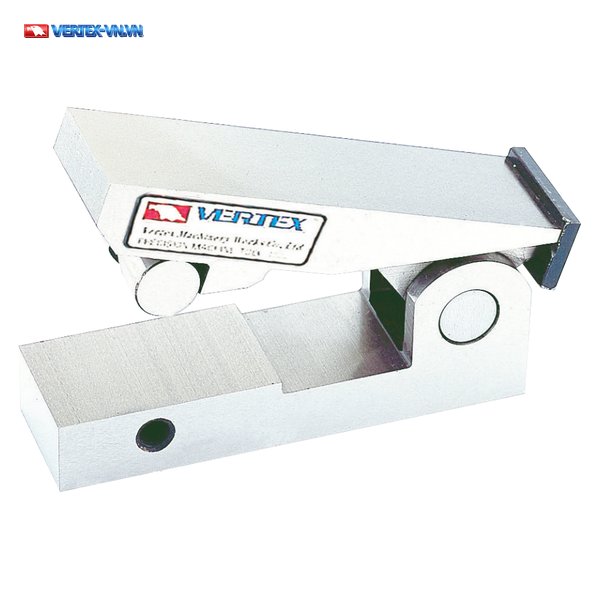

Thước sin có nam châm VERTEX V-S50M và V-S100M có nam châm ở đáy, có thể đặt trên nhiều loại máy để kiểm tra góc. Thân thước có ren để lắp vít chặn.

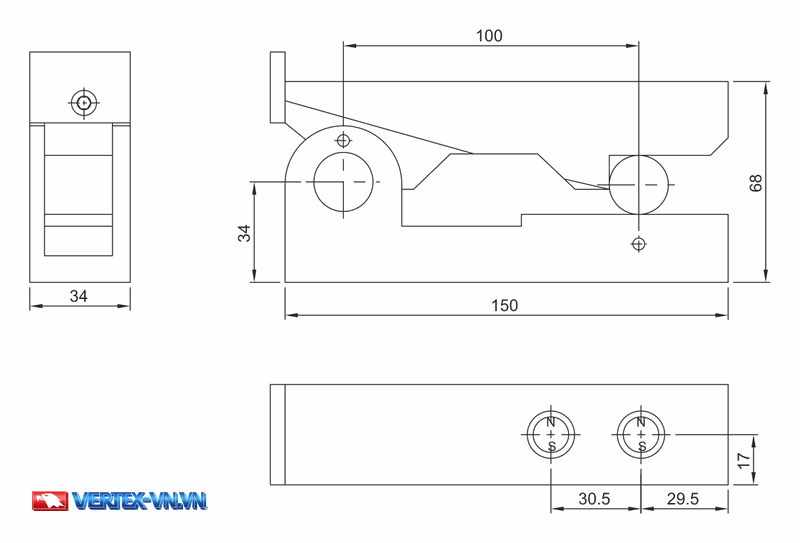

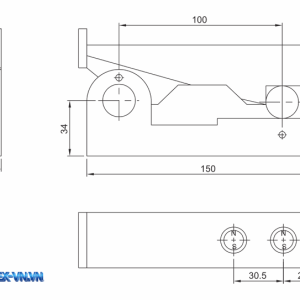

Bản vẽ kích thước thước sin nam châm V-S50M, V-S100M theo catalogue VERTEX (đơn vị mm; bản vẽ in số đo, không in chữ cái ký hiệu), đi kèm bảng thông số bên dưới:

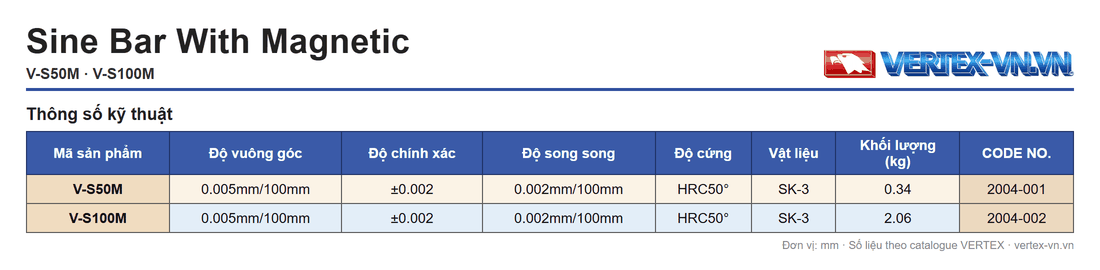

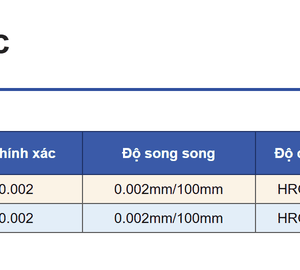

| Mã sản phẩm | Độ vuông góc | Độ chính xác | Độ song song | Độ cứng | Vật liệu | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|---|
| V-S50M | 0.005mm/100mm | ±0.002 | 0.002mm/100mm | HRC50° | SK-3 | 0.34 | 2004-001 |
| V-S100M | 0.005mm/100mm | ±0.002 | 0.002mm/100mm | HRC50° | SK-3 | 2.06 | 2004-002 |
V-S50M có khối lượng 0.34 kg, còn V-S100M nặng hơn ở mức 2.06 kg. Cả hai mã đều đạt độ vuông góc 0.005mm/100mm, độ chính xác ±0.002, độ song song 0.002mm/100mm, độ cứng HRC50° và cùng làm từ vật liệu SK-3.
Ngoài phiên bản có nam châm, VERTEX còn sản xuất thước sin VS-100 theo hệ mét cho các phép đo góc tương tự.
Thước Sin VERTEX VS-100 (Hệ Mét)

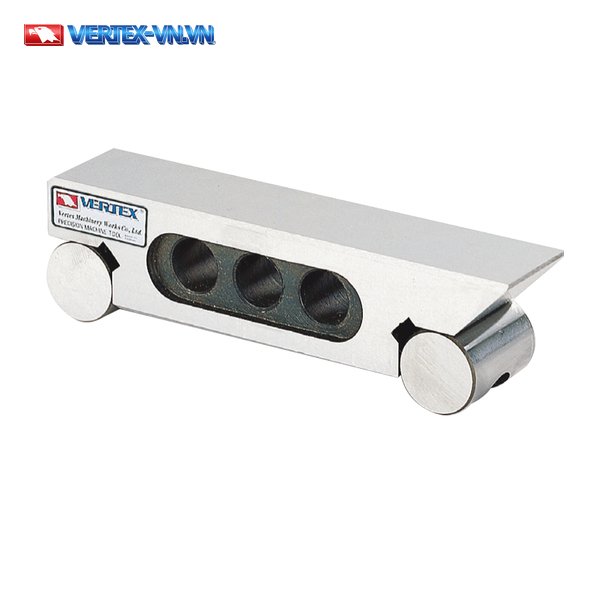

Thước sin VERTEX VS-100 là phiên bản theo hệ mét, kích thước tính bằng mm.

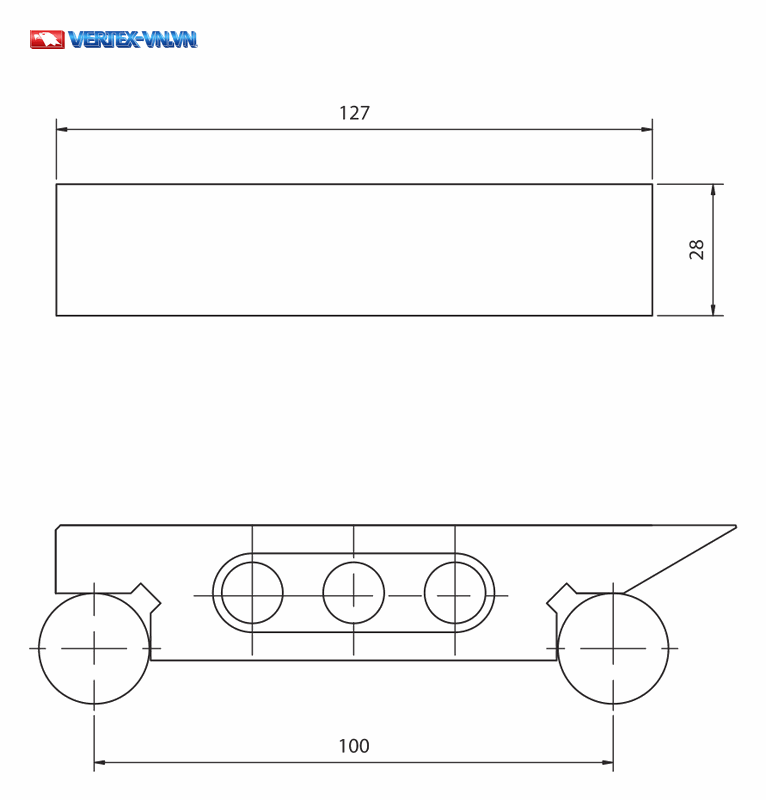

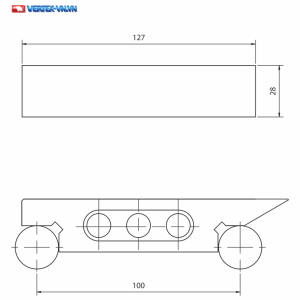

Bản vẽ kích thước thước sin VS-100 hệ mét theo catalogue VERTEX (đơn vị mm; bản vẽ in số đo, không in chữ cái ký hiệu), đi kèm bảng thông số bên dưới:

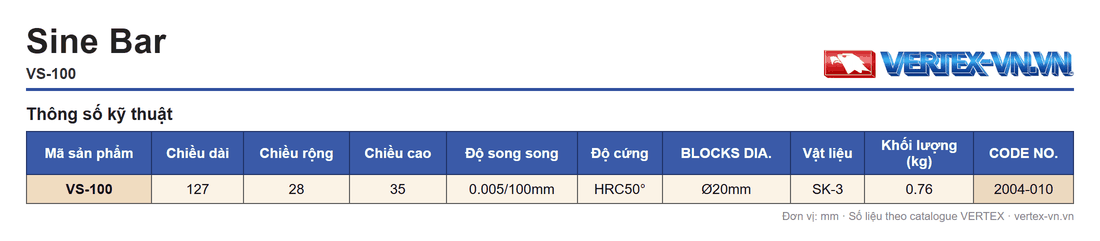

| Mã sản phẩm | Chiều dài | Chiều rộng | Chiều cao | Độ song song | Độ cứng | BLOCKS DIA. | Vật liệu | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|---|---|---|
| VS-100 | 127 | 28 | 35 | 0.005/100mm | HRC50° | Ø20mm | SK-3 | 0.76 | 2004-010 |
VS-100 có chiều dài 127 mm, chiều rộng 28 mm và chiều cao 35 mm, độ song song 0.005/100mm, độ cứng HRC50°, BLOCKS DIA. Ø20mm, vật liệu SK-3 và khối lượng 0.76 kg.
Bên cạnh hệ mét, VERTEX cũng có hai mã thước sin theo hệ inch là V-S25 và V-S50.

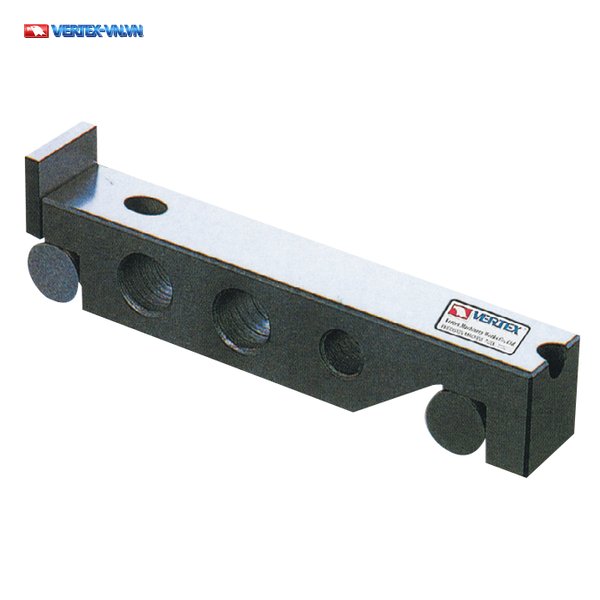

Thước Sin Hệ Inch VERTEX V-S25, V-S50
Thước sin hệ inch VERTEX gồm hai mã V-S25 và V-S50, dùng đơn vị inch cho toàn bộ kích thước. Việc thay đổi góc sin phải được tính đến khi kiểm tra thước sin; sai số của thước trong phạm vi 0.005 mm/100 mm.

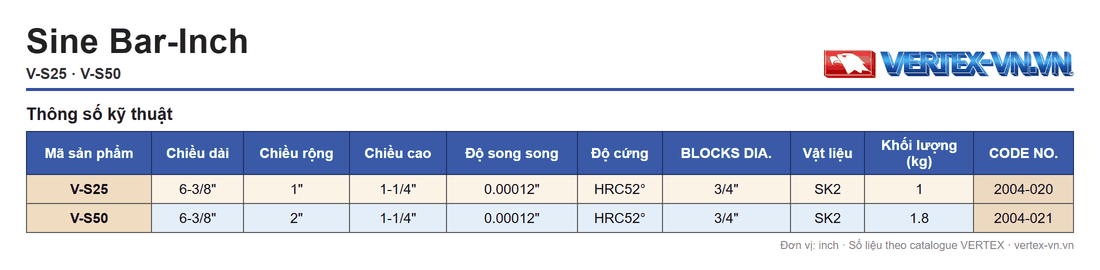

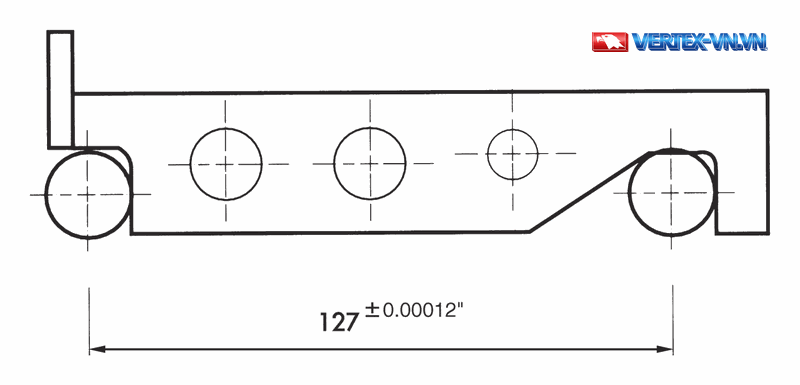

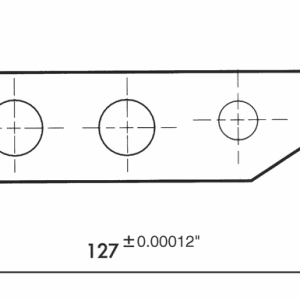

Bản vẽ kích thước thước sin hệ inch V-S25, V-S50 theo catalogue VERTEX (đơn vị inch; bản vẽ in số đo, không in chữ cái ký hiệu), đi kèm bảng thông số bên dưới:

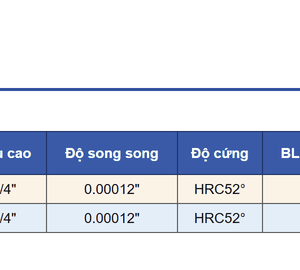

| Mã sản phẩm | Chiều dài | Chiều rộng | Chiều cao | Độ song song | Độ cứng | BLOCKS DIA. | Vật liệu | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|---|---|---|
| V-S25 | 6-3/8″ | 1″ | 1-1/4″ | 0.00012″ | HRC52° | 3/4″ | SK2 | 1 | 2004-020 |
| V-S50 | 6-3/8″ | 2″ | 1-1/4″ | 0.00012″ | HRC52° | 3/4″ | SK2 | 1.8 | 2004-021 |
V-S25 có chiều dài 6-3/8″, chiều rộng 1″ và chiều cao 1-1/4″, khối lượng 1 kg. V-S50 dài bằng V-S25 nhưng rộng 2″ và nặng 1.8 kg. Cả hai mã đạt độ cứng HRC52°, làm từ vật liệu SK2, với BLOCKS DIA. 3/4″ và độ song song 0.00012″.
Chiều cao căn mẫu cho từng góc được tra theo hai khoảng cách tâm 50 mm và 100 mm.
Bảng Chiều Cao Căn Mẫu Cho Thước Sin
Công Thức Tính Chiều Cao Căn Mẫu (H = L × sin θ)
Chiều cao căn mẫu cần xếp dưới thước sin để tạo một góc nhất định được tính theo công thức H = L × sin θ. Trong đó, L là khoảng cách tâm của thước sin, có thể là 50 mm hoặc 100 mm, còn θ là góc cần tạo.
Áp công thức này cho từng góc sẽ ra chiều cao căn mẫu tương ứng với hai khoảng cách tâm 50 mm và 100 mm.
Cách Đọc Bảng Chiều Cao Căn Mẫu
Để tra chiều cao căn mẫu, bạn thực hiện theo 3 bước sau:
- Xác định khoảng cách tâm của thước sin đang dùng: 50 mm hoặc 100 mm.
- Tìm góc θ cần tạo trong cột “Góc θ”.
- Đọc giá trị ở cột L tương ứng — đó là chiều cao căn mẫu cần xếp.

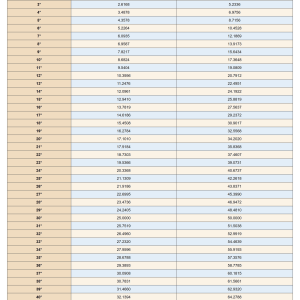

Bảng Chiều Cao Căn Mẫu Đầy Đủ Theo Góc 2°–45°

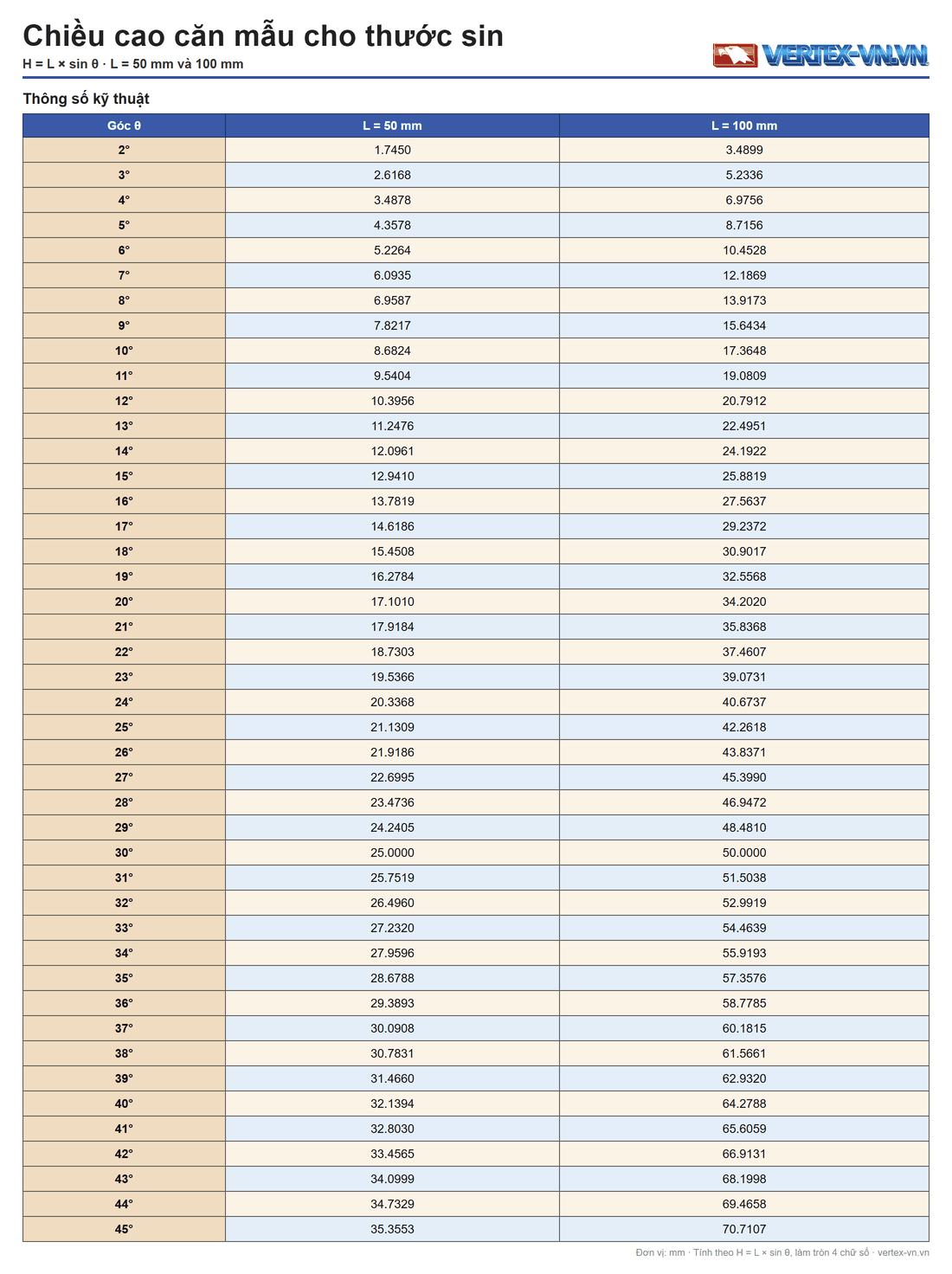

Chiều cao căn mẫu tính theo công thức H = L × sin θ cho 44 góc từ 2° đến 45°, ứng với hai khoảng cách tâm 50 mm và 100 mm (đơn vị mm, làm tròn 4 chữ số thập phân):

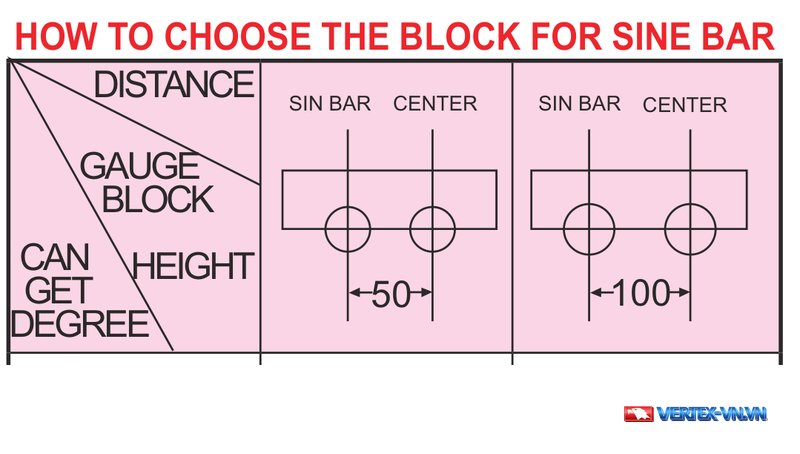

Hai cột L = 50 mm và L = 100 mm trong bảng dưới ứng với hai khoảng cách tâm (SIN BAR CENTER) 50 và 100 in trên sơ đồ catalogue sau:
| Góc θ | L = 50 mm | L = 100 mm |
|---|---|---|
| 2° | 1.7450 | 3.4899 |
| 3° | 2.6168 | 5.2336 |
| 4° | 3.4878 | 6.9756 |
| 5° | 4.3578 | 8.7156 |
| 6° | 5.2264 | 10.4528 |
| 7° | 6.0935 | 12.1869 |
| 8° | 6.9587 | 13.9173 |
| 9° | 7.8217 | 15.6434 |
| 10° | 8.6824 | 17.3648 |
| 11° | 9.5404 | 19.0809 |
| 12° | 10.3956 | 20.7912 |
| 13° | 11.2476 | 22.4951 |
| 14° | 12.0961 | 24.1922 |
| 15° | 12.9410 | 25.8819 |
| 16° | 13.7819 | 27.5637 |
| 17° | 14.6186 | 29.2372 |
| 18° | 15.4508 | 30.9017 |
| 19° | 16.2784 | 32.5568 |
| 20° | 17.1010 | 34.2020 |
| 21° | 17.9184 | 35.8368 |
| 22° | 18.7303 | 37.4607 |
| 23° | 19.5366 | 39.0731 |
| 24° | 20.3368 | 40.6737 |
| 25° | 21.1309 | 42.2618 |
| 26° | 21.9186 | 43.8371 |
| 27° | 22.6995 | 45.3990 |
| 28° | 23.4736 | 46.9472 |
| 29° | 24.2405 | 48.4810 |
| 30° | 25.0000 | 50.0000 |
| 31° | 25.7519 | 51.5038 |
| 32° | 26.4960 | 52.9919 |
| 33° | 27.2320 | 54.4639 |
| 34° | 27.9596 | 55.9193 |
| 35° | 28.6788 | 57.3576 |
| 36° | 29.3893 | 58.7785 |
| 37° | 30.0908 | 60.1815 |
| 38° | 30.7831 | 61.5661 |
| 39° | 31.4660 | 62.9320 |
| 40° | 32.1394 | 64.2788 |
| 41° | 32.8030 | 65.6059 |
| 42° | 33.4565 | 66.9131 |
| 43° | 34.0999 | 68.1998 |
| 44° | 34.7329 | 69.4658 |
| 45° | 35.3553 | 70.7107 |
Chiều cao căn mẫu trong bảng trên được xếp bằng bộ căn mẫu phẳng, căn mẫu tròn của hãng VERTEX.
VERTEX cũng ứng dụng nguyên lý thước sin trong đồ gá mài chày có bàn sin, một sản phẩm khác của hãng.
Câu Hỏi Thường Gặp
Thước Sin VERTEX Dùng Để Làm Gì?
Thước sin VERTEX dùng để kiểm tra góc. Thân thước có nam châm ở đáy (mã V-S50M, V-S100M) có thể đặt trên nhiều loại máy để kiểm góc.
Thước Sin VERTEX V-S50M Và V-S100M Có Nam Châm Không?
Có. Cả hai mã đều có nam châm ở đáy, đặt được trên nhiều loại máy để kiểm góc.
Thước Sin VERTEX Có Những Phiên Bản Đơn Vị Nào?
VERTEX có thước sin hệ mét (VS-100, V-S50M, V-S100M, đơn vị mm) và hệ inch (V-S25, V-S50, đơn vị inch).
Chiều Cao Căn Mẫu Cho Thước Sin Được Tính Như Thế Nào?
Chiều cao căn mẫu tính theo công thức H = L × sin θ, trong đó L là khoảng cách tâm thước sin (50 mm hoặc 100 mm) và θ là góc cần tạo.
