CÔNG DỤNG VÍT ĐIỀU CHỈNH ĐỠ PHÔI:
– Vít điều chỉnh đỡ phôi dùng để đỡ phôi có bề mặt định vị không đều trước khi kẹp chặt để gia công.
THÔNG SỐ ĐIỀU CHỈNH VSJ-40; VSJ-70; VSJ-150; VSJ-250; VSJ-500:

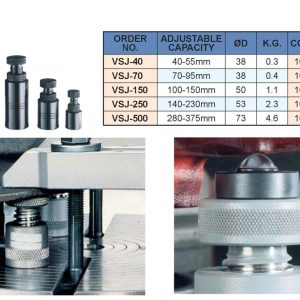

– Các thông số kích thước, kết cấu, khối lượng của các kích vít được thể hiện như hình catalogue phía trên.
– Được làm từ vật liệu thép: S45C. Chịu lực nén cao. Cho phép đỡ phôi có khối lượng lớn.
– Bề mặt được nhiệt luyện và có độ bóng cao. Ôxi hóa màu đen, chống ăn mòn tốt.
– Vít điều chỉnh đỡ phôi VSJ-40; VSJ-70; VSJ-150; VSJ-250; VSJ-500 VERTEX dùng kẹp phôi mỏng từ dưới lên hoặc đỡ phôi nặng.
– Điều chỉnh chiều cao đầu đỡ bằng vít, nhanh, chắc chắn.
– Các nút xoay được khía nhám. Giúp dễ dàng vặn tăng chỉnh chiều cao.
– Chiều cao kích điều chỉnh được từ: 40 – 360mm.
– Ren vít là kiểu ren tự hãm. Và sau khi tăng chỉnh chiều cao, có đai ốc khóa lại. Giữ chiều cao đỡ một cách chắc chắn.
– Khối lượng sản phẩm: 0.3Kg; 0.4Kg; 1.1Kg; 2.3Kg; 4.6Kg.
– Quý khách có thể tham khảo thêm các sản phẩm tương tự như: vít điều chỉnh có đế từ cho phép đỡ theo nhiều chiều khác nhau. Hoặc Bộ vít điều chỉnh có đa dạng các loại đầu tiếp xúc với phôi.
Hai Mã Mới VSJ-50 Và VSJ-550
Vít điều chỉnh đỡ phôi VSJ có thêm hai mã: VSJ-50 với khoảng điều chỉnh 50-70mm và VSJ-550 với khoảng điều chỉnh 350-450mm. VSJ-50 nằm giữa VSJ-40 (40-50mm) và VSJ-70 (70-100mm), còn VSJ-550 nối tiếp VSJ-500 (250-350mm). VERTEX in cho nhóm này các dòng “Work clamping” (kẹp giữ phôi), “Support heavy weight” (đỡ tải nặng) và “Material: S45C”.

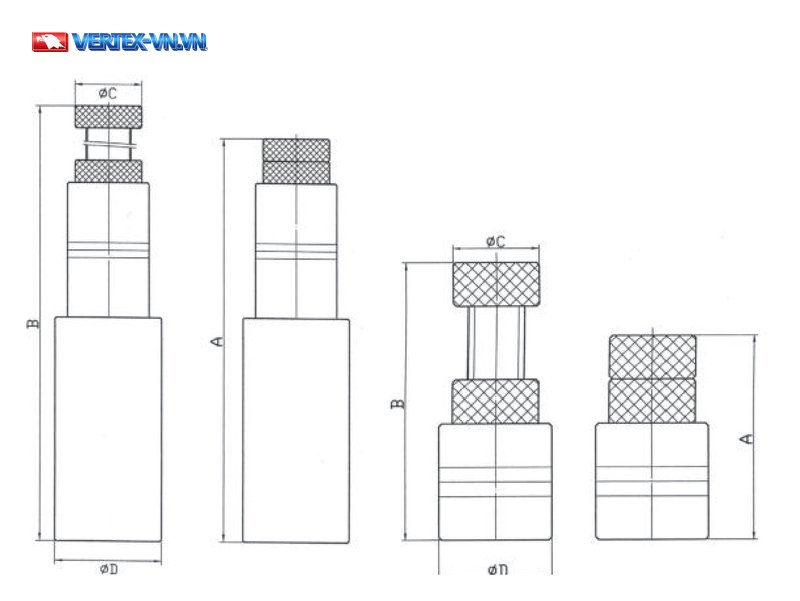

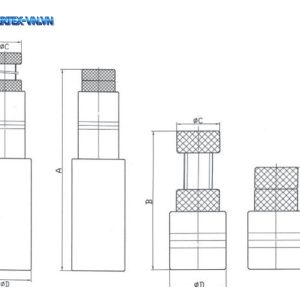

Bản vẽ in các ký hiệu ØC, B, A, ØD.

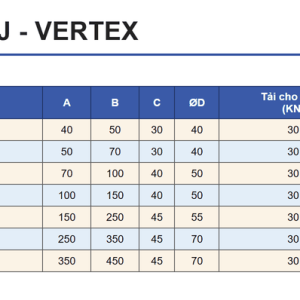

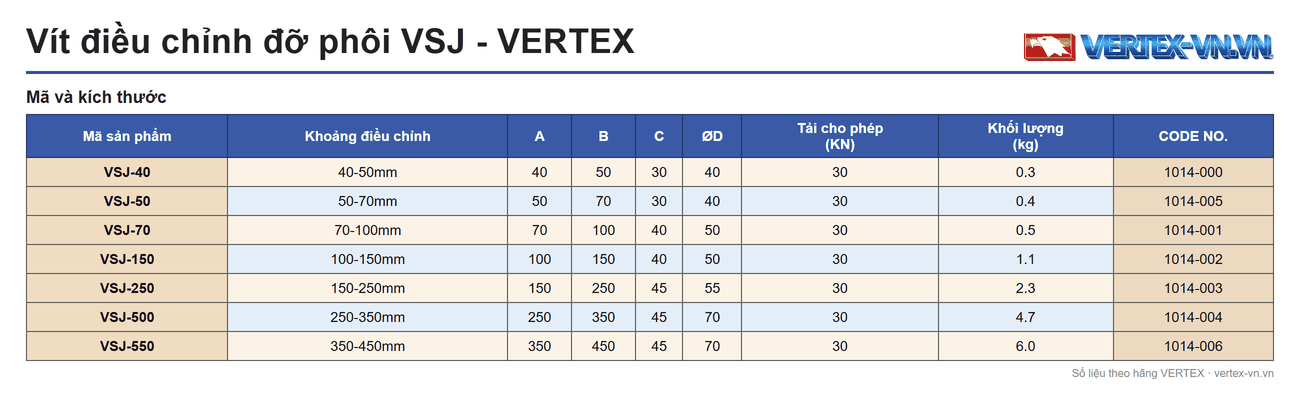

| Mã sản phẩm | Khoảng điều chỉnh | A | B | C | ØD | Tải cho phép (KN) | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|---|---|
| VSJ-40 | 40-50mm | 40 | 50 | 30 | 40 | 30 | 0.3 | 1014-000 |
| VSJ-50 | 50-70mm | 50 | 70 | 30 | 40 | 30 | 0.4 | 1014-005 |
| VSJ-70 | 70-100mm | 70 | 100 | 40 | 50 | 30 | 0.5 | 1014-001 |
| VSJ-150 | 100-150mm | 100 | 150 | 40 | 50 | 30 | 1.1 | 1014-002 |
| VSJ-250 | 150-250mm | 150 | 250 | 45 | 55 | 30 | 2.3 | 1014-003 |
| VSJ-500 | 250-350mm | 250 | 350 | 45 | 70 | 30 | 4.7 | 1014-004 |
| VSJ-550 | 350-450mm | 350 | 450 | 45 | 70 | 30 | 6.0 | 1014-006 |
Đặt hàng: gọi 0911 066 515 và đọc mã ở cột đầu tiên của bảng.
– Hãy liên hệ với Công ty Nam Dương để có hỗ trợ về sản phẩm và giá cả.
