Bơm dầu bôi trơn bằng tay VERTEX là dòng bơm bôi trơn thao tác bằng lực tay của hãng VERTEX, gồm 8 mã: LT-4, LT-6, LT-18, LT-18A, EA-8 R, EA-8 L, LA-8 R và LA-8 L. Dòng bơm này chia theo ba kiểu thao tác — gạt cần, kéo cần và ấn cần — với dung tích trải từ 230 c.c đến 1000 c.c và áp suất xả tối đa trải từ 3,5 kg/cm² đến 15 kg/cm² tùy mã. Trên catalogue chính hãng, dòng bơm này được xếp trong nhóm phụ kiện máy phay của hãng VERTEX. Ba kiểu thao tác này được trình bày lần lượt dưới đây, mỗi kiểu kèm bảng thông số theo đúng mã đặt hàng của hãng.
Ba Kiểu Thao Tác Trong Dòng Bơm Dầu Bằng Tay VERTEX
Dòng bơm dầu bôi trơn bằng tay VERTEX — còn gọi là bơm dầu tay — có ba kiểu thao tác: gạt cần, kéo cần và ấn cần, mỗi kiểu có bảng thông số riêng theo mã đặt hàng (CODE NO.) của hãng. Cùng nhóm bôi trơn của hãng VERTEX còn có dòng bơm dầu bôi trơn tự động chạy bằng điện của hãng VERTEX, vận hành bằng động cơ thay lực tay. Kiểu gạt cần được dùng cho mã LT-4 và mở rộng dung tích lớn hơn ở ba mã LT-6, LT-18, LT-18A.

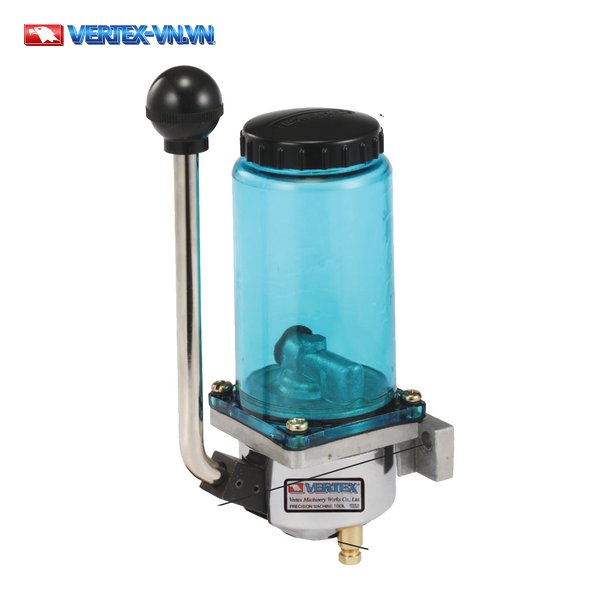

Kiểu Gạt Cần — LT-4
LT-4 là mã bơm dầu bôi trơn bằng tay kiểu gạt cần: gạt cần liên tục, dầu được ép vào đường ống chính; buông cần, cần tự trở về vị trí ban đầu. Bảng thông số ghi lưu lượng xả 4 c.c/st, áp suất xả tối đa 15 kg/cm², dung tích 230 c.c, dung tích hữu ích 200 c.c, khối lượng 0,7 kg và mã đặt hàng 1026-050.
| Mã | Lưu lượng xả (c.c/st) | Áp suất xả tối đa (kg/cm²) | Dung tích (c.c) | Dung tích hữu ích (c.c) | Khối lượng (kg) | Mã đặt hàng |
|---|---|---|---|---|---|---|
| LT-4 | 4 | 15 | 230 | 200 | 0.7 | 1026-050 |
Cùng kiểu gạt cần này, ba mã LT-6, LT-18 và LT-18A có lưu lượng xả cao hơn LT-4, trong khi thao tác giống hệt.

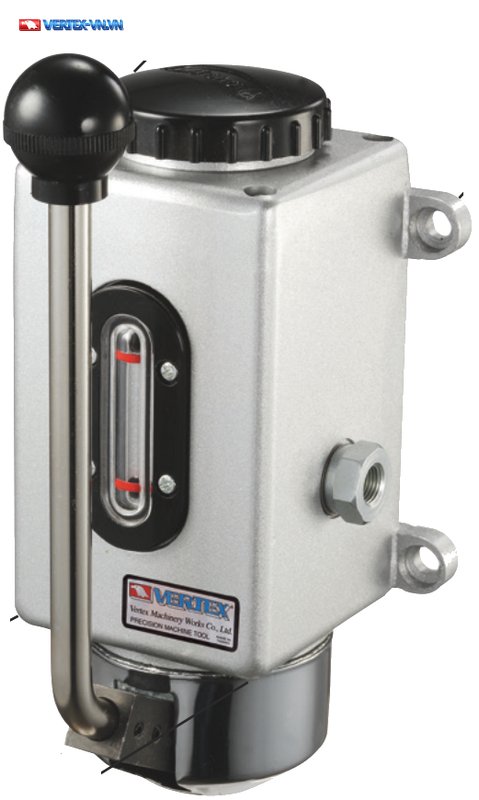

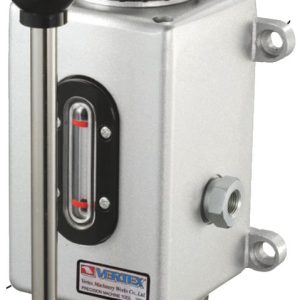

Kiểu Gạt Cần Dung Tích Lớn Hơn — LT-6, LT-18, LT-18A
LT-6, LT-18 và LT-18A cùng thuộc kiểu gạt cần như LT-4, nhưng có lưu lượng xả cao hơn LT-4 trong khi thao tác giống hệt.

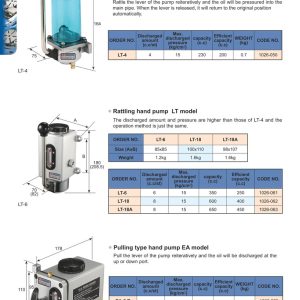

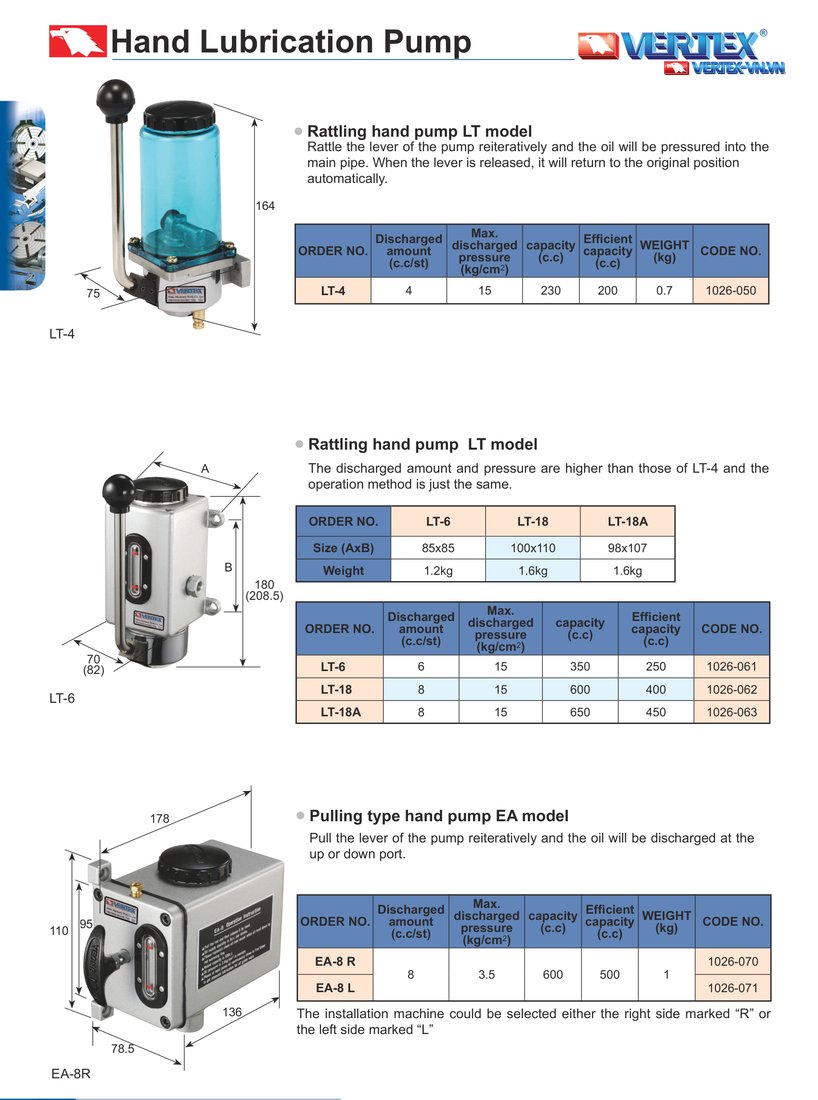

Catalogue chính hãng VERTEX tách riêng hai bảng cho nhóm này: một bảng ghi kích thước và khối lượng, một bảng ghi thông số vận hành. Một số nơi cũng gọi ba mã dung tích lớn này là bình bơm dầu. Bảng kích thước và khối lượng ghi Size (AxB) cùng khối lượng theo từng mã: LT-6 là 85×85, khối lượng 1,2 kg; LT-18 là 100×110, khối lượng 1,6 kg; LT-18A là 98×107, khối lượng 1,6 kg.
| Chỉ tiêu | LT-6 | LT-18 | LT-18A |
|---|---|---|---|
| Size (AxB) | 85×85 | 100×110 | 98×107 |
| Khối lượng | 1.2kg | 1.6kg | 1.6kg |
Bảng thông số vận hành không có cột khối lượng, ghi lưu lượng xả, áp suất xả tối đa, dung tích, dung tích hữu ích và mã đặt hàng theo từng mã. LT-6 có lưu lượng xả 6 c.c/st — khác với LT-18 và LT-18A cùng ở mức 8 c.c/st; áp suất xả tối đa của cả ba mã đều là 15 kg/cm²; dung tích của LT-6 là 350 c.c, LT-18 là 600 c.c, LT-18A là 650 c.c; dung tích hữu ích tương ứng là 250 c.c, 400 c.c và 450 c.c; mã đặt hàng lần lượt là 1026-061, 1026-062 và 1026-063.
| Mã | Lưu lượng xả (c.c/st) | Áp suất xả tối đa (kg/cm²) | Dung tích (c.c) | Dung tích hữu ích (c.c) | Mã đặt hàng |
|---|---|---|---|---|---|
| LT-6 | 6 | 15 | 350 | 250 | 1026-061 |
| LT-18 | 8 | 15 | 600 | 400 | 1026-062 |
| LT-18A | 8 | 15 | 650 | 450 | 1026-063 |
Khác với kiểu gạt cần, kiểu kéo cần của mã EA-8 xả dầu qua cửa trên hoặc cửa dưới.

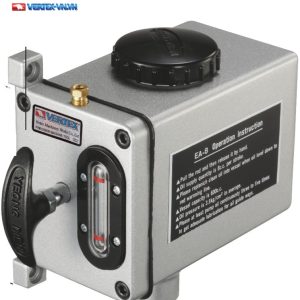

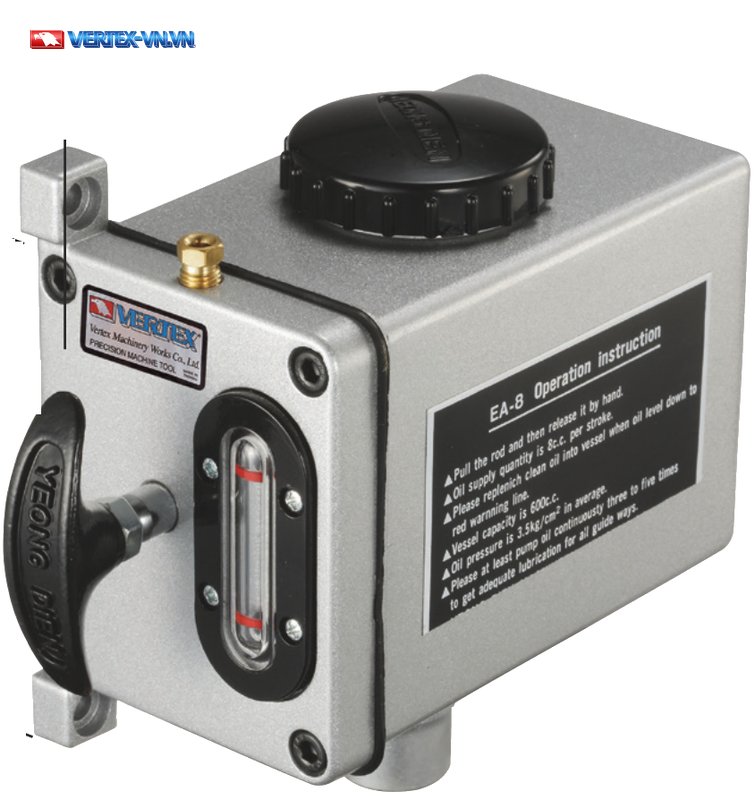

Kiểu Kéo Cần — EA-8
EA-8 là mã bơm dầu bôi trơn bằng tay kiểu kéo cần: kéo cần liên tục, dầu được xả ra ở cửa trên hoặc cửa dưới. Bạn chọn ký hiệu R nếu lắp bên phải máy, ký hiệu L nếu lắp bên trái máy.
Catalogue chính hãng VERTEX gộp chung năm cột thông số giữa cho cả hai mã EA-8 R và EA-8 L, chỉ mã đặt hàng khác nhau. Lưu lượng xả của cả hai mã đều là 8 c.c/st, áp suất xả tối đa 3,5 kg/cm², dung tích 600 c.c, dung tích hữu ích 500 c.c, khối lượng 1 kg; mã đặt hàng của EA-8 R là 1026-070, mã đặt hàng của EA-8 L là 1026-071.
| Mã | Lưu lượng xả (c.c/st) | Áp suất xả tối đa (kg/cm²) | Dung tích (c.c) | Dung tích hữu ích (c.c) | Khối lượng (kg) | Mã đặt hàng |
|---|---|---|---|---|---|---|
| EA-8 R | 8 | 3.5 | 600 | 500 | 1 | 1026-070 |
| EA-8 L | 8 | 3.5 | 600 | 500 | 1 | 1026-071 |
Kiểu ấn cần của mã LA-8 vận hành theo cơ chế khác hai kiểu trên: dầu chỉ xả ra sau khi buông cần.

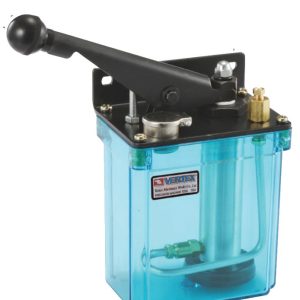

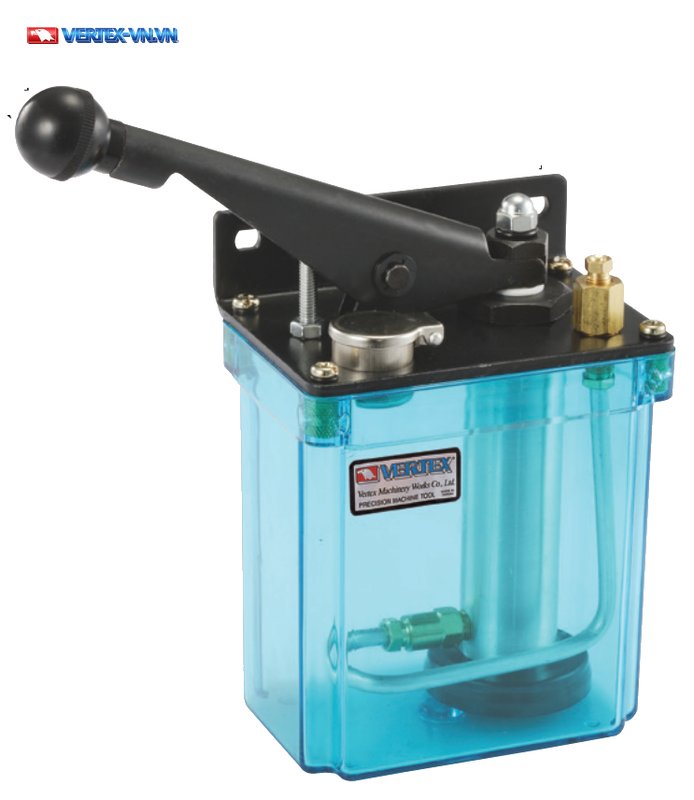

Kiểu Ấn Cần — LA-8
LA-8 là mã bơm dầu bôi trơn bằng tay kiểu ấn cần: ấn cần nhiều lần liên tiếp trước, dầu được ép ra khi cần được ấn xuống; chỉ sau khi buông cần, lượng dầu đã nén mới xả ra. Ký hiệu R và L trên LA-8 cũng theo phía lắp như ở EA-8: R lắp bên phải máy, L lắp bên trái máy.
Catalogue chính hãng VERTEX cũng gộp ô tương tự EA-8 cho LA-8 R và LA-8 L: lưu lượng xả ghi 1~8 c.c/st, áp suất xả tối đa 5 kg/cm², dung tích 1000 c.c, dung tích hữu ích 800 c.c, khối lượng 1,4 kg cho cả hai mã; mã đặt hàng của LA-8 R là 1026-082, mã đặt hàng của LA-8 L là 1026-083.
| Mã | Lưu lượng xả (c.c/st) | Áp suất xả tối đa (kg/cm²) | Dung tích (c.c) | Dung tích hữu ích (c.c) | Khối lượng (kg) | Mã đặt hàng |
|---|---|---|---|---|---|---|
| LA-8 R | 1~8 | 5 | 1000 | 800 | 1.4 | 1026-082 |
| LA-8 L | 1~8 | 5 | 1000 | 800 | 1.4 | 1026-083 |
Cùng tiền tố “LA” nhưng khác chất bôi trơn: LA-8 ở đây dùng dầu, còn dòng bơm mỡ bằng tay LA của VERTEX dùng mỡ. Thông số của cả 8 mã ba kiểu thao tác trên có thể so sánh nhanh theo lưu lượng, áp suất, dung tích và khối lượng.
Chọn Mã Bơm Dầu Bằng Tay Theo Thông Số
Trong 8 mã bơm dầu bôi trơn bằng tay VERTEX, lưu lượng xả mỗi hành trình trải từ 4 c.c/st ở LT-4 đến 8 c.c/st ở LT-18, LT-18A và EA-8, riêng LT-6 là 6 c.c/st và LA-8 ghi 1~8 c.c/st.
Áp suất xả tối đa chia thành ba mức: 15 kg/cm² cho nhóm LT (LT-4, LT-6, LT-18, LT-18A), 5 kg/cm² cho LA-8, và 3,5 kg/cm² cho EA-8.
Dung tích trải từ 230 c.c ở LT-4 đến 1000 c.c ở LA-8, qua các mức 350 c.c (LT-6), 600 c.c (LT-18 và EA-8), 650 c.c (LT-18A). Dung tích hữu ích tương ứng theo từng mã: LT-4 là 200 c.c, LT-6 là 250 c.c, LT-18 là 400 c.c, LT-18A là 450 c.c, EA-8 là 500 c.c, LA-8 là 800 c.c.
Khối lượng trải từ 0,7 kg ở LT-4 đến 1,6 kg ở LT-18 và LT-18A; LT-6 là 1,2 kg, EA-8 là 1 kg, LA-8 là 1,4 kg.
Bạn chỉ cần phân biệt ký hiệu R/L khi chọn EA-8 hoặc LA-8: R lắp bên phải máy, L lắp bên trái máy; bốn mã dòng LT không có ký hiệu này.
Cả ba kiểu thao tác — gạt cần, kéo cần, ấn cần — đều được lắp làm bơm dầu máy CNC cho cụm cần bôi trơn tay trên máy phay, máy tiện. Một số câu hỏi thường gặp về dòng bơm dầu bôi trơn bằng tay này được trả lời dưới đây.
Câu Hỏi Thường Gặp
Bơm Dầu Bôi Trơn Bằng Tay VERTEX Hoạt Động Theo Nguyên Lý Nào?
Tùy mã, bơm hoạt động theo một trong ba nguyên lý: gạt cần, kéo cần hoặc ấn cần. Ở kiểu gạt cần (LT-4, LT-6, LT-18, LT-18A), gạt cần liên tục thì dầu được ép vào đường ống chính, buông cần thì cần tự trở về vị trí ban đầu. Ở kiểu kéo cần (EA-8), kéo cần liên tục thì dầu xả ra ở cửa trên hoặc cửa dưới. Ở kiểu ấn cần (LA-8), ấn cần nhiều lần liên tiếp trước, dầu được ép ra khi cần được ấn xuống, và chỉ sau khi buông cần thì lượng dầu đã nén mới xả ra.
Dòng Bơm Dầu Bôi Trơn Bằng Tay VERTEX Gồm Những Mã Nào?
Dòng này gồm 8 mã, chia theo ba kiểu thao tác. Kiểu gạt cần có 4 mã: LT-4, LT-6, LT-18, LT-18A. Kiểu kéo cần có 2 mã: EA-8 R và EA-8 L. Kiểu ấn cần có 2 mã: LA-8 R và LA-8 L.
LT-6, LT-18, LT-18A Khác Gì So Với LT-4?
Lưu lượng xả của ba mã này cao hơn LT-4, trong khi thao tác giống hệt. LT-4 có lưu lượng xả 4 c.c/st; LT-6 là 6 c.c/st; LT-18 và LT-18A đều là 8 c.c/st; cả bốn mã cùng áp suất xả tối đa 15 kg/cm².
EA-8 Và LA-8 Có Phân Biệt Bên Lắp Phải/Trái Không?
Có. Cả EA-8 và LA-8 đều có ký hiệu R cho bên lắp phải máy và ký hiệu L cho bên lắp trái máy, theo đúng catalogue chính hãng VERTEX. Toàn bộ thông số trong bài — lưu lượng xả, áp suất xả tối đa, dung tích, dung tích hữu ích, khối lượng, mã đặt hàng — lấy từ catalogue chính hãng VERTEX.
