Bơm Dầu Bôi Trơn Tự Động VERTEX Dòng SMA – Model SMA-3, SMA-6, SMA-8.5

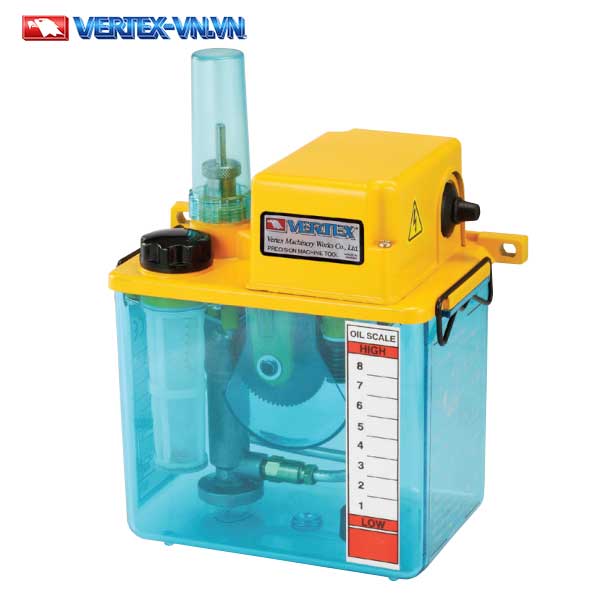

Bơm Dầu Bôi Trơn Tự Động SMA VERTEX Là Gì?

Bơm dầu bôi trơn tự động là thiết bị dùng động cơ điện để cấp dầu bôi trơn ngắt quãng, đúng liều lượng và đúng chu kỳ tới các điểm cần bôi trơn trên máy công cụ, thay cho việc công nhân phải bơm dầu bằng tay theo ca. Dòng VERTEX Electrical Automatic Pump – SMA mà Nam Dương đang phân phối chính hãng tại Việt Nam gồm 3 model: SMA-3, SMA-6 và SMA-8.5, phân biệt nhau chủ yếu ở lượng dầu xả mỗi lần cấp.

Cả 3 model dùng chung bình chứa dầu dung tích 2 lít, áp suất làm việc tối đa 3 kg/cm² và cho phép chọn 1 trong 5 mức tần suất cấp dầu khi đặt hàng. Tổng quan nhanh:

• SMA-3 — lượng dầu xả 1~3 c.c/lần, mã đặt hàng 1026-090.
• SMA-6 — lượng dầu xả từ 3 c.c/lần, mã đặt hàng 1026-091.
• SMA-8.5 — lượng dầu xả 4~8.5 c.c/lần, mã đặt hàng 1026-092.

Bài viết dưới đây trình bày nguyên lý hoạt động, bảng thông số kỹ thuật đầy đủ, cách chọn đúng model theo nhu cầu bôi trơn thực tế, hướng dẫn lắp đặt, ứng dụng trên máy phay, máy tiện và trung tâm gia công CNC, cách phân biệt với bơm bôi trơn bằng tay và bơm dung dịch tưới nguội — toàn bộ số liệu lấy từ catalogue kỹ thuật chính hãng VERTEX (Đài Loan) mà Nam Dương là nhà phân phối trực tiếp. Để hiểu vì sao bơm SMA cấp dầu chính xác theo từng chu kỳ, bạn cần nắm nguyên lý cấp dầu ngắt quãng và cấu tạo bên trong của nó.

Nguyên Lý Cấp Dầu Ngắt Quãng Và Cấu Tạo Của Bơm SMA

Bơm SMA hoạt động theo nguyên lý cấp dầu ngắt quãng: cứ sau mỗi chu kỳ thời gian đã chọn (5, 10, 15, 30 hoặc 60 phút), bơm tự động xả một lượng dầu cố định ra khỏi bình chứa 2 lít, đẩy qua đường ống tới điểm cần bôi trơn, rồi nghỉ đến chu kỳ tiếp theo. Cách vận hành này giúp máy luôn nhận đủ dầu bôi trơn đều đặn mà không cần công nhân canh giờ bơm tay.

Cấu tạo bơm SMA gồm các bộ phận chính theo dữ liệu catalogue VERTEX:

• Động cơ điện (motor AC) — tạo lực đẩy dầu qua thân bơm.
• Thân bơm định lượng — quy định chính xác lượng dầu xả mỗi lần cấp.
• Bình chứa dầu dung tích 2 lít — dùng chung cho cả 3 model SMA-3, SMA-6, SMA-8.5.
• Van xả định lượng — kiểm soát lượng dầu ra đúng mức đã cài đặt.
• Bộ hẹn giờ chọn tần suất — cho phép chọn 1 trong 5 mức 5, 10, 15, 30 hoặc 60 phút/lần.

Áp suất làm việc tối đa của cả dòng SMA đạt 3 kg/cm², đủ đẩy dầu qua đường ống tới các điểm bôi trơn xa động cơ chính như ray trượt hay vitme trục dài. Lượng dầu xả mỗi lần và áp suất đẩy dầu chính là hai thông số phân biệt 3 model SMA-3, SMA-6, SMA-8.5 — bạn xem đầy đủ trong bảng thông số kỹ thuật dưới đây.

Thông Số Kỹ Thuật Bơm Dầu Bôi Trơn Tự Động SMA-3, SMA-6, SMA-8.5

Ba model SMA-3, SMA-6 và SMA-8.5 chia sẻ phần lớn thông số kỹ thuật, chỉ khác nhau ở lượng dầu xả mỗi lần cấp — phần dưới đây giải mã cách đọc tên gọi trước khi đi vào bảng so sánh đầy đủ.

Giải Mã Ký Hiệu Model SMA-3, SMA-6, SMA-8.5

Số trong tên model SMA-3, SMA-6, SMA-8.5 gắn liền với lượng dầu xả mỗi lần cấp (c.c/stroke) mà mẫu đó tạo ra: SMA-3 xả 1~3 c.c/lần, SMA-6 xả từ 3 c.c/lần, SMA-8.5 xả 4~8.5 c.c/lần. “SMA” là ký hiệu dòng bơm bôi trơn tự động chạy điện của VERTEX (Electrical Automatic Pump – SMA Model).

Đây là quan sát rút ra trực tiếp từ bảng thông số catalogue, không phải quy tắc đặt tên chính thức được VERTEX công bố riêng — bạn nên xem đây là cách ghi nhớ nhanh chứ không phải quy ước tuyệt đối. Đặt cạnh nhau, 3 mức lượng dầu xả này thể hiện rõ nhất qua bảng so sánh thông số kỹ thuật đầy đủ dưới đây.

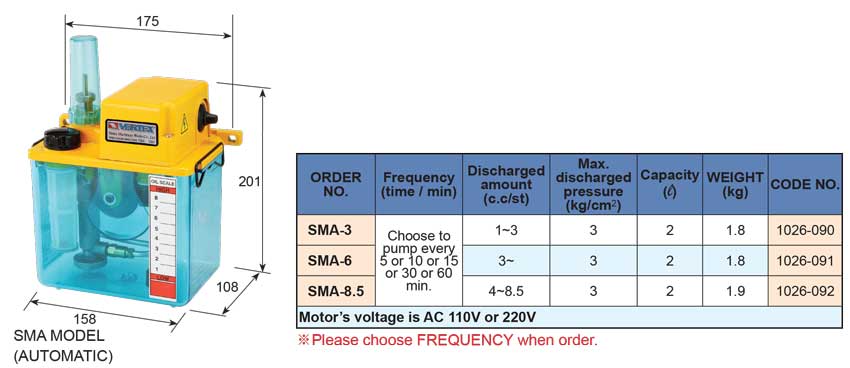

Bảng So Sánh Thông Số Kỹ Thuật 3 Model SMA

Bảng dưới đây tổng hợp đầy đủ thông số kỹ thuật chính hãng của 3 model bơm dầu bôi trơn tự động SMA đang được Nam Dương phân phối, giúp bạn so sánh nhanh trước khi chọn mua.

Toàn bộ số liệu trên lấy nguyên văn từ catalogue VERTEX (trang A106, nhóm Electrical Automatic Pump SMA Model), đã được Nam Dương xác minh. Kích thước lắp đặt tham khảo chung cho dòng SMA khoảng 175 × 201 × 108 mm — catalogue không tách riêng số đo theo từng model.

Bạn cần lưu ý hai điểm khi đặt hàng: tần suất là thông số phải chọn (không có mức mặc định sẵn), bạn cần xác định trước 1 trong 5 mức 5/10/15/30/60 phút; và điện áp cũng phải chọn giữa AC 110V hoặc AC 220V — tại Việt Nam phổ biến dùng 220V, nên bạn cần ghi rõ khi đặt hàng để tránh nhầm điện áp. Bạn liên hệ Nam Dương để được báo giá cụ thể theo model và số lượng.

Có bảng thông số trong tay, bước tiếp theo là xác định model nào khớp với nhu cầu bôi trơn thực tế của máy bạn đang vận hành.

Cách Chọn Model Bơm SMA Phù Hợp Với Nhu Cầu Bôi Trơn

Chọn đúng model SMA dựa trên hai thông số độc lập với nhau: lượng dầu cần cấp mỗi lần cho các điểm bôi trơn, và tần suất cấp dầu phù hợp với cường độ vận hành thực tế của máy.

Chọn Theo Lượng Dầu Cần Cấp Mỗi Lần (c.c/lần)

Việc đầu tiên khi chọn model SMA là xác định lượng dầu mỗi điểm bôi trơn trên máy cần trong một chu kỳ, rồi đối chiếu với mức xả 1~3 c.c (SMA-3), từ 3 c.c (SMA-6), hoặc 4~8.5 c.c (SMA-8.5). Thông số tổng số điểm cần bôi trơn và lượng dầu mỗi điểm cần mỗi chu kỳ bạn lấy từ tài liệu kỹ thuật của máy phay, máy tiện hoặc trung tâm CNC đang dùng — không phải từ thông số của bơm.

• SMA-3 (1~3 c.c/lần) phù hợp hệ bôi trơn ít điểm, nhu cầu dầu nhỏ — ví dụ máy phay đứng cỡ nhỏ, ray trượt đơn giản.
• SMA-6 (từ 3 c.c/lần) phù hợp mức nhu cầu trung bình, nhiều điểm bôi trơn hơn SMA-3.
• SMA-8.5 (4~8.5 c.c/lần) phù hợp hệ có nhiều điểm bôi trơn hoặc máy cỡ lớn hơn, cần lượng dầu mỗi lần cấp cao hơn — ví dụ trung tâm gia công CNC nhiều trục.

Nếu bạn không chắc số điểm bôi trơn hoặc lượng dầu yêu cầu, bạn nên liên hệ kỹ thuật Nam Dương để đối chiếu với sơ đồ bôi trơn thực tế của máy trước khi chọn, tránh chọn thiếu (không đủ dầu) hoặc thừa (lãng phí, dư dầu chảy tràn). Song song với lượng dầu mỗi lần, tần suất cấp dầu cũng là thông số bắt buộc phải chọn đúng trước khi đặt hàng.

Chọn Theo Tần Suất Cấp Dầu (5/10/15/30/60 Phút)

Tần suất cấp dầu — chọn 1 trong 5 mức 5, 10, 15, 30 hoặc 60 phút/lần — quyết định mức độ bôi trơn liên tục cho máy và bạn cần chọn dựa trên cường độ vận hành thực tế. Cả 3 model SMA đều cho phép chọn cùng 5 mức tần suất này, độc lập hoàn toàn với lượng dầu xả mỗi lần.

Máy chạy liên tục, tốc độ cao, nhiều bụi kim loại nên chọn chu kỳ ngắn hơn (5–15 phút) để bôi trơn thường xuyên. Máy chạy không liên tục hoặc tải nhẹ có thể chọn chu kỳ dài hơn (30–60 phút) để tiết kiệm dầu. Tần suất là thông số bạn chọn khi đặt hàng, và theo catalogue đây là cấu hình sẵn của bộ hẹn giờ nên không tự thay đổi lớn được sau khi lắp — bạn cần cân nhắc kỹ trước khi chốt mức tần suất.

Kết hợp lượng dầu xả và tần suất đã chọn, bạn có thể tính ngay bình dầu 2 lít dùng được bao lâu trước khi cần châm thêm.

Ví Dụ Tính Toán Thời Gian Dùng Hết Bình Dầu 2 Lít

Lấy ví dụ với bình dầu 2 lít (2.000 c.c) dùng chung cho cả dòng SMA: nếu bạn cài SMA-3 xả 2 c.c mỗi 10 phút, bình dùng được khoảng 166 giờ liên tục trước khi cần châm thêm dầu. Đây là ví dụ minh họa tự tính từ số liệu catalogue, không phải số liệu công bố chính thức của VERTEX — kết quả thực tế còn phụ thuộc cấu hình bạn cài đặt.

• Ví dụ 1 (SMA-3): cài xả 2 c.c/lần, tần suất 10 phút/lần → 6 lần/giờ × 2 c.c = 12 c.c/giờ → bình 2.000 c.c dùng được khoảng 2.000 ÷ 12 ≈ 166 giờ (tương đương khoảng 7 ngày nếu máy chạy liên tục).
• Ví dụ 2 (SMA-8.5): cài xả 6 c.c/lần, tần suất 5 phút/lần → 12 lần/giờ × 6 c.c = 72 c.c/giờ → bình dùng được khoảng 2.000 ÷ 72 ≈ 28 giờ (tương đương hơn 1 ngày chạy liên tục).

Cấu hình xả nhiều kết hợp chu kỳ ngắn sẽ cần bạn châm dầu thường xuyên hơn. Bạn nên cân bằng giữa nhu cầu bôi trơn thực tế của máy và tần suất châm dầu chấp nhận được trong lịch bảo trì xưởng. Sau khi chọn đúng model và cấu hình, bước kế tiếp là lắp đặt bơm và đấu điện đúng cách để bơm hoạt động ổn định ngay từ đầu.

Lắp Đặt Và Đấu Điện Bơm Dầu Bôi Trơn Tự Động SMA

Bơm SMA có kích thước lắp đặt tham khảo khoảng 175 × 201 × 108 mm và dùng nguồn điện AC 110V hoặc AC 220V — bạn cần chốt đúng điện áp trước khi đặt hàng để bơm hoạt động ngay khi lắp, không phải đổi nguồn sau đó.

Quy trình lắp đặt tổng quát dưới đây là kinh nghiệm phân phối và tư vấn kỹ thuật của Nam Dương, không phải trích nguyên văn từ catalogue kỹ thuật:

1. Chọn vị trí lắp cố định, dễ quan sát mức dầu còn lại trong bình 2 lít.
2. Nối đường ống dẫn dầu từ bơm tới từng điểm bôi trơn trên máy — ray trượt, vitme, ổ trục.
3. Đấu nguồn điện đúng điện áp đã đặt hàng (AC 110V hoặc AC 220V).
4. Cài đặt tần suất cấp dầu theo mức đã chọn trước (5/10/15/30/60 phút).
5. Chạy thử, kiểm tra dầu ra đều tại từng điểm trước khi đưa máy vào vận hành chính thức.

Sơ đồ đấu nối chi tiết kèm hình vẽ, bạn nên xác nhận thêm với bộ phận kỹ thuật Nam Dương khi bàn giao thực tế. Đội ngũ kỹ thuật Nam Dương hỗ trợ tư vấn lắp đặt và bàn giao qua hotline 0911 066 515 hoặc email sale@namduongtool.com. Sau khi lắp đặt đúng cách, bơm SMA phát huy hiệu quả rõ nhất khi ứng dụng trên đúng loại máy công cụ cần bôi trơn liên tục.

Ứng Dụng Bơm SMA Cho Máy Phay, Máy Tiện, Trung Tâm Gia Công CNC

Bơm SMA được thiết kế để cấp dầu bôi trơn liên tục cho các điểm chuyển động chính của máy phay, máy tiện và trung tâm gia công CNC — ray trượt, vitme, ổ trục — nơi bôi trơn đều đặn quyết định trực tiếp tuổi thọ và độ chính xác của máy. Theo catalogue VERTEX, dòng bơm này nằm trong nhóm phụ kiện máy phay (Milling Machine Accessories) nhưng nguyên lý cấp dầu ngắt quãng phù hợp chung cho nhiều loại máy công cụ cần bôi trơn định kỳ.

• Máy phay đứng và máy phay CNC — cấp dầu cho ray trượt bàn máy và vitme trục X, Y, Z, nơi ma sát liên tục khi bàn máy di chuyển qua lại nhiều lần trong ca làm việc.
• Máy tiện — bôi trơn ổ trục chính và ray trượt bàn dao, giảm mài mòn khi trục chính quay tốc độ cao trong thời gian dài.
• Trung tâm gia công CNC nhiều trục — cấp dầu đồng thời cho nhiều điểm chuyển động phức tạp hơn, thường phù hợp với model xả dầu lớn hơn như SMA-8.5.

Vai trò cụ thể của bơm SMA là cấp dầu tự động thay cho công nhân phải bơm tay theo ca, giúp giảm rủi ro quên bôi trơn, giảm hao mòn ray trượt và vitme, đồng thời giúp máy vận hành êm và ổn định độ chính xác gia công lâu dài. Thiết bị này đặc biệt phù hợp với xưởng vận hành nhiều ca hoặc máy chạy liên tục — nơi bôi trơn thủ công khó đảm bảo đúng chu kỳ do phụ thuộc vào việc công nhân nhớ đúng giờ.

Trong một xưởng gia công cơ khí hoàn chỉnh, bơm dầu bôi trơn tự động SMA thường được lắp đặt cùng các phụ kiện máy công cụ khác. Ví dụ, máy phay dùng kèm ê tô máy phay khóa cố định VMC-4, VMC-6 VERTEX để kẹp phôi chính xác trong khi ray trượt và vitme được bôi trơn tự động bằng bơm SMA, giúp cả hệ thống vận hành ổn định. Xưởng cũng thường trang bị thêm máy mài dao phay ngón VERTEX VEG-13A, VEG-25A để mài lại lưỡi cắt dao phay ngón, duy trì chất lượng gia công song song với việc bảo dưỡng cơ cấu chuyển động bằng bơm bôi trơn tự động.

Vì cùng là thiết bị bôi trơn máy công cụ, bơm SMA thường bị nhầm với các dòng bơm tay hoặc bơm tưới nguội khác — bạn cần phân biệt rõ trước khi chọn mua.

Phân Biệt Bơm Dầu Bôi Trơn Tự Động, Bơm Bôi Trơn Bằng Tay Và Bơm Dung Dịch Tưới Nguội

Trên cùng trang phụ kiện máy phay của VERTEX có tới 3 nhóm thiết bị dễ nhầm lẫn: bơm bôi trơn bằng tay, bơm dung dịch tưới nguội và bơm dầu bôi trơn tự động — mỗi loại phục vụ một mục đích hoàn toàn khác nhau.

Ba loại thiết bị này khác nhau ở ba điểm cốt lõi. Về mục đích, bôi trơn (giảm ma sát cơ cấu chuyển động như ray trượt, vitme, ổ trục) khác hoàn toàn với tưới nguội (hạ nhiệt vùng cắt, không liên quan đến bôi trơn cơ cấu). Về loại chất bôi trơn, LA-1403/1408 dùng dầu máy còn LA-2403/2408 dùng mỡ (Grease), trong khi SMA chỉ dùng dầu theo catalogue nhóm bơm điện tự động. Về mức tự động hóa, bơm tay cần thao tác định kỳ do người vận hành nhớ và thực hiện đúng giờ, còn bơm SMA tự chạy theo hẹn giờ, loại bỏ rủi ro con người quên bôi trơn.

Nếu mục đích của bạn là làm mát vùng cắt thay vì bôi trơn ray trượt, bạn cần dùng bơm dung dịch tưới nguội 1/8 HP, 1/4 HP VERTEX hoặc trọn bộ bộ bơm dung dịch tưới nguội VWP-81-150K, VWP-41-180K VERTEX — hai thiết bị này phục vụ mục đích hoàn toàn khác với bơm SMA và không thay thế được cho nhau. Nếu máy của bạn cần bôi trơn đều đặn không phụ thuộc thao tác thủ công, bơm dầu bôi trơn tự động SMA là lựa chọn phù hợp hơn bơm tay. Nắm rõ khác biệt này giúp bạn chọn đúng thiết bị ngay từ đầu, còn phía Nam Dương luôn sẵn sàng tư vấn nếu bạn vẫn phân vân nên chọn loại nào.

Bảo Trì Và Lưu Ý Khi Sử Dụng Bơm SMA Lâu Dài

Để bơm SMA cấp dầu ổn định trong thời gian dài, bạn cần duy trì vài thói quen bảo trì đơn giản gắn liền với chính thông số kỹ thuật của bơm.

• Kiểm tra mức dầu trong bình 2 lít định kỳ, châm thêm trước khi cạn — tham khảo ví dụ tính thời gian dùng hết bình ở mục trên để lên lịch châm dầu chủ động thay vì đợi máy báo hết dầu.
• Dùng đúng loại dầu bôi trơn khuyến nghị cho máy công cụ. Loại dầu cụ thể theo độ nhớt hiện, bạn nên xác nhận thêm khi liên hệ tư vấn thực tế.
• Kiểm tra đường ống dẫn dầu không bị tắc hoặc gãy khúc để đảm bảo lượng dầu xả (1~3, 3~ hoặc 4~8.5 c.c/lần tùy model) tới đúng điểm bôi trơn.
• Không tự ý đổi điện áp đấu nối khác với điện áp đã đặt hàng (110V hoặc 220V) để tránh cháy motor.
• Vệ sinh khu vực quanh bơm, tránh bụi kim loại bám vào van xả định lượng, gây tắc hoặc sai lệch lượng dầu xả.

Những lưu ý này cũng là căn cứ cho các câu hỏi thường gặp nhất khi khách hàng tìm hiểu mua bơm dầu bôi trơn tự động SMA.

Câu Hỏi Thường Gặp Về Bơm Dầu Bôi Trơn Tự Động SMA

Dưới đây là các câu hỏi khách hàng thường đặt ra trước khi quyết định mua bơm dầu bôi trơn tự động SMA.

Lượng dầu xả (Discharged, c.c/stroke) trên bơm SMA nghĩa là gì?
Là lượng dầu bơm đẩy ra trong một lần xả — một “stroke”. Ví dụ, SMA-3 xả 1~3 c.c mỗi lần, khác với tần suất là khoảng thời gian giữa 2 lần xả liên tiếp.

Bơm dầu bôi trơn tự động SMA có dùng được cho máy tiện CNC không?
Có, dòng SMA dùng được cho máy tiện CNC. Dòng SMA thuộc nhóm phụ kiện bôi trơn cho máy công cụ nói chung, ứng dụng cho cả máy phay, máy tiện và trung tâm gia công CNC.

VERTEX có những loại bơm bôi trơn nào?
VERTEX có hai nhóm bơm bôi trơn: tự động chạy điện và bằng tay. Nhóm tự động gồm SMA-3, SMA-6, SMA-8.5; nhóm bằng tay gồm LA-8, LA-1403/1408 dùng dầu, LA-2403/2408 dùng mỡ. Bạn xem phân biệt chi tiết ở mục so sánh phía trên.

Nên chọn SMA-3, SMA-6 hay SMA-8.5?
Bạn chọn theo lượng dầu mỗi điểm bôi trơn cần mỗi chu kỳ. Nhu cầu thấp chọn SMA-3, nhu cầu trung bình chọn SMA-6, nhu cầu cao — nhiều điểm hoặc máy lớn — chọn SMA-8.5. Xem chi tiết cách chọn ở mục trên.

Bơm SMA dùng điện áp bao nhiêu?
Bơm SMA dùng AC 110V hoặc AC 220V, chọn khi đặt hàng. Tại Việt Nam, điện áp 220V phổ biến hơn.

Nếu bạn vẫn còn băn khoăn chọn model hoặc cần báo giá cụ thể, đội ngũ kỹ thuật Nam Dương sẵn sàng tư vấn trực tiếp.

Mua Bơm Dầu Bôi Trơn Tự Động SMA Chính Hãng VERTEX Tại Nam Dương

Nam Dương là nhà phân phối chính hãng VERTEX (Đài Loan) tại Việt Nam, hoạt động từ 2011 với hơn 15 năm kinh nghiệm cung cấp phụ kiện gá kẹp và thiết bị bôi trơn máy công cụ, cung cấp đầy đủ 3 model bơm dầu bôi trơn tự động SMA-3, SMA-6, SMA-8.5 kèm tư vấn kỹ thuật chọn đúng model cho từng loại máy.

• Cung cấp đủ 3 model: SMA-3 (mã 1026-090), SMA-6 (mã 1026-091), SMA-8.5 (mã 1026-092) — bạn đặt đúng mã, đúng điện áp (110V hoặc 220V) theo tư vấn kỹ thuật.
• Cam kết hàng chính hãng, giá phân phối trực tiếp không qua trung gian.
• Hỗ trợ kỹ thuật chọn model theo sơ đồ bôi trơn thực tế của máy, không chỉ bán theo yêu cầu đặt hàng đơn thuần.
• Giá bán cụ thể từng model, thời gian giao hàng và chính sách bảo hành — bạn liên hệ trực tiếp để được báo giá theo số lượng và cấu hình cần dùng.

Bạn liên hệ hotline 0911 066 515 hoặc email sale@namduongtool.com để được tư vấn chọn đúng model và nhận báo giá. Nam Dương có trụ sở tại Số 12 ngõ 22 Phạm Thận Duật, phường Phú Diễn, TP Hà Nội, GPKD 0105373217.
