Eto mài VERTEX: VC20, VC25, VC30, VC40

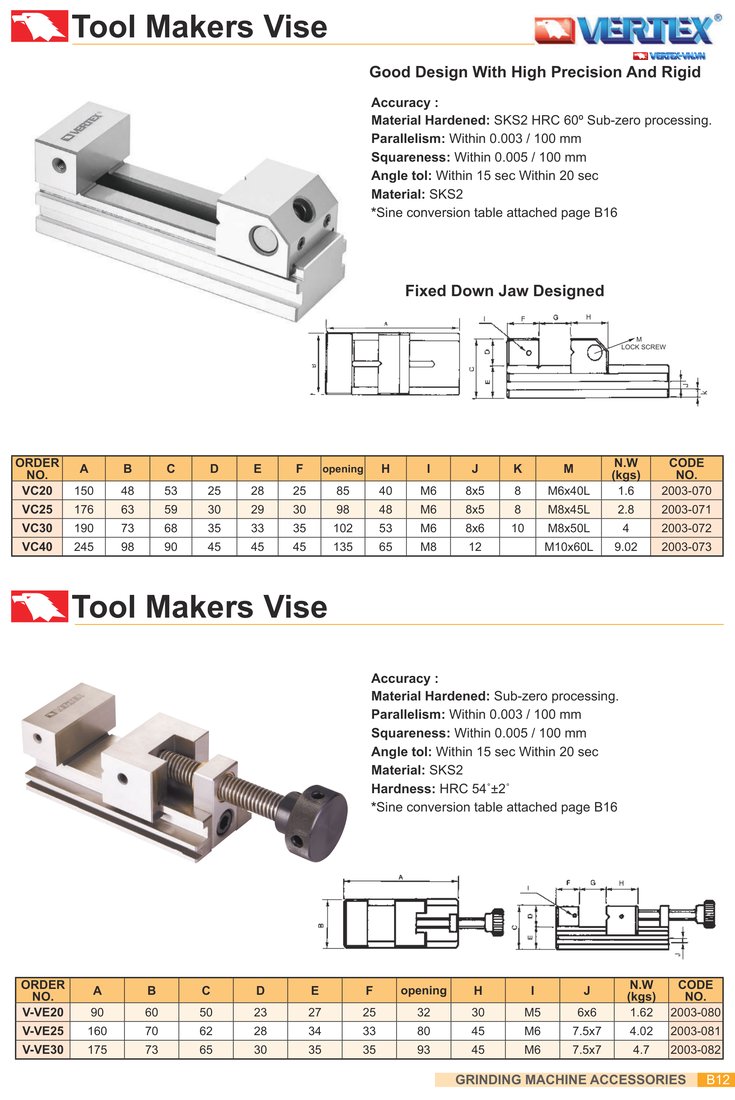

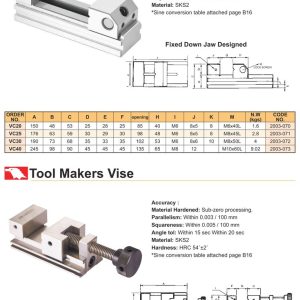

Catalogue VERTEX ê tô mài Tool Makers Vise VC và V-VE: bảng kích thước, khối lượng và mã code
Eto mài VERTEX: VC20, VC25, VC30, VC40
Catalogue VERTEX ê tô mài Tool Makers Vise VC và V-VE: bảng kích thước, khối lượng và mã code

Eto mài VC VERTEX

Liên Hệ

Hãng sản xuất: VERTEX
Xuất xứ: Đài Loan
Độ mở (opening): 85 – 135
Độ cứng bề mặt ê tô: 60HRC
Công dụng: Kẹp chặt phôi chính xác; không gian hẹp; chi tiết nhỏ
Bảo hành: 06 tháng
Đại diện thương hiệu VERTEX tại Việt Nam
  • Chi tiết sản phẩm

Ê tô mài VERTEX VC là ê tô chính xác cỡ nhỏ có thân tôi cứng, các mặt được mài phẳng, vuông góc và song song. Ê tô được dùng để kẹp chi tiết khi mài phẳng, mài định hình trên máy mài và khi đo kiểm, vạch dấu. Má kẹp của VC ép xuống khi siết, chống phôi bị nhấc lên; vì mọi mặt thân đều được mài chuẩn nên ê tô có thể nằm cạnh, dựng đứng hoặc bắt lên bàn sin để gia công nhiều mặt sau một lần gá. Dòng VC gồm 4 mã VC20, VC25, VC30 và VC40, khối lượng từ 1,6 kg đến 9,02 kg; dòng này còn được gọi là eto mài, eto máy mài, ê tô mài hoặc ê tô máy mài.

Bốn mã khác nhau ở kích thước: A từ 150 đến 245, độ mở má kẹp (opening) từ 85 đến 135, khối lượng từ 1,6 đến 9,02 kg. Thân làm từ thép SKS2, độ cứng HRC 60, được xử lý lạnh sâu (sub-zero); độ song song trong phạm vi 0.003 / 100 mm và độ vuông góc trong phạm vi 0.005 / 100 mm.

Bảng Thông Số Ê Tô Mài VC20, VC25, VC30, VC40

Bảng thông số ê tô mài VC gồm 4 mã. Kích thước J và M ghi dạng chuỗi như 8×5 và M6x40L; VC40 không có kích thước K. Độ mở má kẹp (opening) ứng với chữ G trên hình vẽ.

Mã A B C D E F Opening (G trên hình vẽ) H
VC20 150 48 53 25 28 25 85 40
VC25 176 63 59 30 29 30 98 48
VC30 190 73 68 35 33 35 102 53
VC40 245 98 90 45 45 45 135 65
Mã I J K M N.W. (kgs) CODE NO.
VC20 M6 8×5 8 M6x40L 1,6 2003-070
VC25 M6 8×5 8 M8x45L 2,8 2003-071
VC30 M6 8×6 10 M8x50L 4 2003-072
VC40 M8 12 (trống) M10x60L 9,02 2003-073

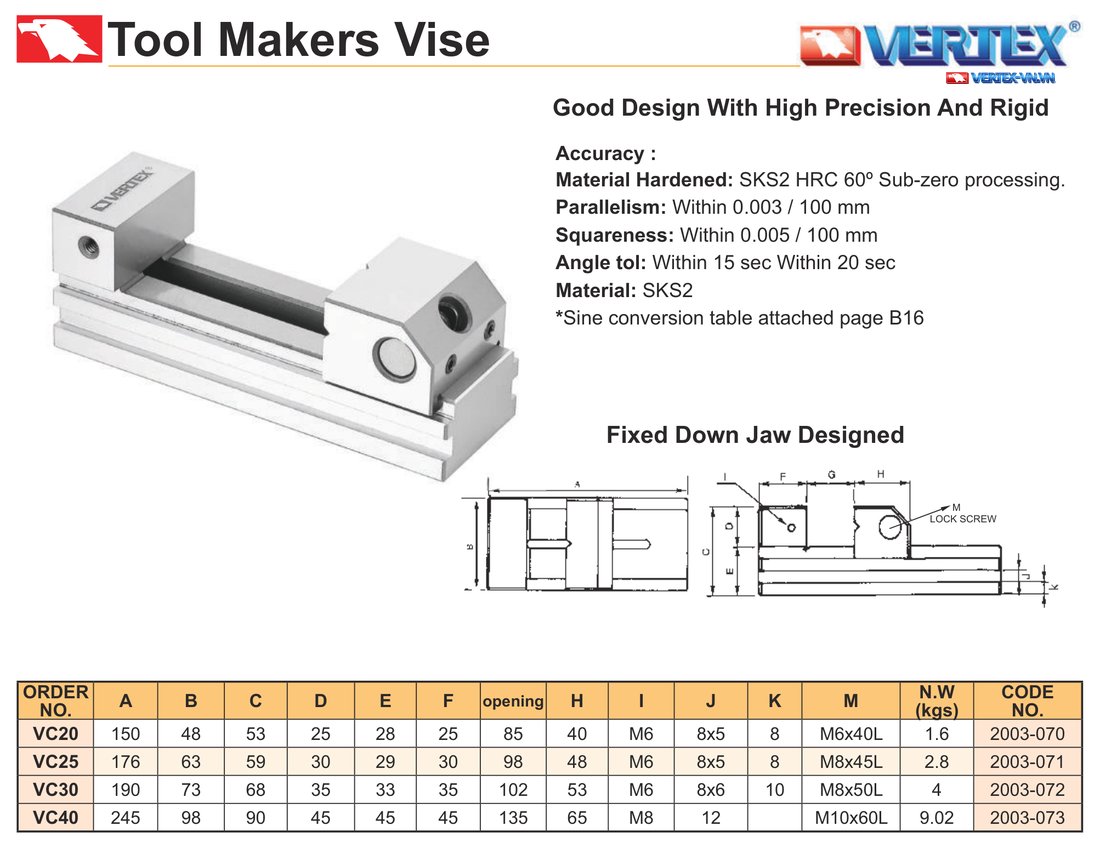

Bảng thông số VC20, VC25, VC30, VC40 từ catalogue mới, mã code 2003-070 đến 2003-073
Bảng thông số ê tô mài VC20, VC25, VC30, VC40

Kích thước A tăng từ 150 lên 176, 190 và 245; B tăng từ 48 lên 63, 73 và 98; C tăng từ 53 lên 59, 68 và 90. D và F bằng nhau ở cả bốn mã: 25, 30, 35 và 45.

Độ Chính Xác Và Vật Liệu Của Ê Tô Mài VC

Ê tô mài VC làm từ thép SKS2, độ cứng HRC 60, độ song song trong phạm vi 0.003 / 100 mm và độ vuông góc trong phạm vi 0.005 / 100 mm. Bảng dưới tóm tắt 5 chỉ tiêu độ chính xác và vật liệu, kèm 1 ghi chú về bảng quy đổi sin.

Mục trên catalogue Chữ in Đọc sang tiếng Việt
Material Hardened SKS2 HRC 60 Sub-zero processing Vật liệu và độ cứng: SKS2, HRC 60, Sub-zero processing
Parallelism Within 0.003 / 100 mm Độ song song: trong phạm vi 0,003 trên 100 mm
Squareness Within 0.005 / 100 mm Độ vuông góc: trong phạm vi 0,005 trên 100 mm
Angle tol Within 15 sec Within 20 sec Dung sai góc: 15 sec và 20 sec theo chữ in
Material SKS2 Vật liệu: SKS2
Ghi chú Sine conversion table attached page B16 Bảng quy đổi sin kèm theo ở trang B16 của catalogue

Ê Tô Mài VC Đời Mới Và Đời Trước Khác Nhau Ở Đâu

Ê tô mài VC đời mới khác đời trước ở năm điểm: độ mở má kẹp (vị trí G), kích thước J, kích thước K, kích thước M và cách ghi mác thép. Bảng dưới đặt hai đời cạnh nhau, theo thứ tự VC20, VC25, VC30, VC40.

Mục Catalogue đời trước Catalogue No.46
Cột giữa F và H G: 84, 95, 100, 135 Opening: 85, 98, 102, 135
J 8, 8, 9, 12 8×5, 8×5, 8×6, 12
K Không có cột 8, 8, 10, (trống)
M Không có cột M6x40L, M8x45L, M8x50L, M10x60L
Dòng Material Hardened SKS HRC 60 Sub-zero processing SKS2 HRC 60 Sub-zero processing
A, B, C, D, E, F, H, I, N.W., CODE NO. Giống nhau Giống nhau

Ví dụ với VC20: độ mở má kẹp đời trước là 84, đời mới là 85; J đổi từ 8 sang 8×5. VC30 đổi độ mở từ 100 sang 102, và J đổi từ 9 sang 8×6. VC40 giữ độ mở 135 và giữ J là 12.

Các trị số trong bảng thông số là của ê tô VC đời mới. Nếu bạn đang dùng tài liệu đời trước, hãy đối chiếu bảng so sánh trước khi chốt mã.

Chọn Mã VC Theo Số Trong Bảng

Bạn chọn mã theo các trị số trong bảng thông số: VC20 có A 150 và nặng 1,6 kg, VC40 có A 245 và nặng 9,02 kg. Khi hỏi báo giá, bạn chỉ cần ghi mã sản phẩm.

M là vít khóa (lock screw); cỡ vít của từng mã ghi ở bảng thông số 2.

Nếu cần loại kẹp nhanh, Eto máy mài kẹp nhanh V-VE gồm 3 mã V-VE20, V-VE25 và V-VE30.

Liên Hệ Báo Giá Ê Tô Mài VC

Bạn gọi hotline 0911 066 515 hoặc gửi email sale@namduongtool.com, kèm mã VC cần mua và số lượng. Mã có thể là VC20, VC25, VC30 hoặc VC40.

Nam Dương đại diện VERTEX tại Việt Nam hơn 15 năm, hỗ trợ kỹ thuật trước và sau bán, bán theo giá phân phối trực tiếp và báo giá theo từng mã.

Các kiểu ê tô mài khác của VERTEX nằm trong danh mục Ê tô máy mài. Phạm vi rộng hơn gồm các phụ kiện cho máy mài nằm trong danh mục Phụ kiện máy mài.

Câu Hỏi Thường Gặp Về Ê Tô Mài VC

Ê tô mài VC có mấy mã?

4 mã: VC20, VC25, VC30 và VC40. Bốn mã khác nhau về kích thước, độ mở má kẹp và khối lượng.

VC40 nặng bao nhiêu kg?

VC40 nặng 9,02 kg. Ba mã còn lại nặng 1,6 kg (VC20), 2,8 kg (VC25) và 4 kg (VC30).

Ê tô mài VC có kích thước K và M không?

Có, ê tô VC đời mới có cả kích thước K và M. K là 8, 8, 10 cho VC20, VC25, VC30; VC40 không có K. M là vít khóa: M6x40L, M8x45L, M8x50L, M10x60L.

Ê tô mài VC làm bằng vật liệu gì, độ chính xác bao nhiêu?

Thép SKS2, độ cứng HRC 60, xử lý lạnh sâu (sub-zero). Độ song song trong phạm vi 0.003 / 100 mm, độ vuông góc trong phạm vi 0.005 / 100 mm, dung sai góc trong phạm vi 15 giây và 20 giây.

VC30 và VC40 khác nhau thế nào?

VC40 là cỡ lớn hơn VC30. VC30 có A 190, độ mở 102, khối lượng 4 kg; VC40 có A 245, độ mở 135, khối lượng 9,02 kg.
