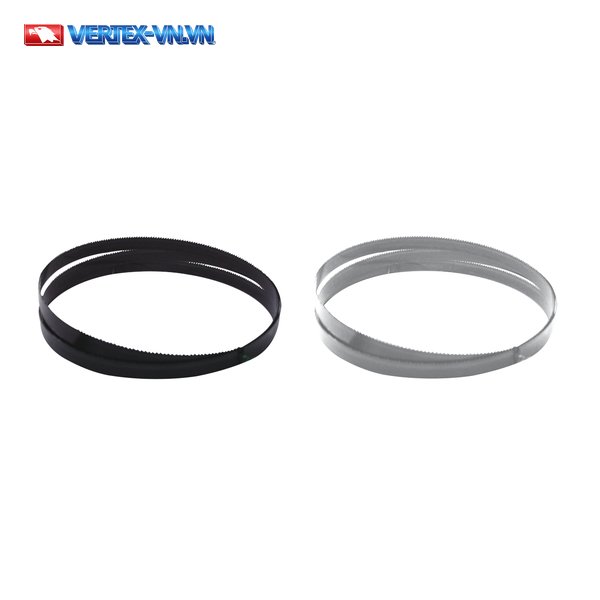

Lưỡi cưa vòng VERTEX dòng HBS là dòng lưỡi cưa băng dùng cho máy cưa vòng trong xưởng cơ khí, lắp trên máy cưa ngang hoặc máy cưa đứng để cắt phôi kim loại dạng thanh, ống và khối trước khi đưa vào gia công tiếp. Dòng HBS hiện có 9 mã, in ba ký hiệu vật liệu lưỡi — CARBON STEEL (thép carbon), HSS (thép gió) và CARBON — trải trên 4 bảng theo kích thước lưỡi và máy cưa lắp. Trước khi tra mã theo từng bảng, bạn nên nắm ba ký hiệu vật liệu này nằm ở những bảng nào.
Lưỡi cưa vòng VERTEX dòng HBS có mấy loại vật liệu?
Dòng lưỡi cưa vòng VERTEX HBS in 3 ký hiệu vật liệu lưỡi trên catalogue — CARBON STEEL, HSS và CARBON — thể hiện qua 4 bảng mã dưới đây. Tổng cộng dòng HBS có 9 mã, đúng bằng 3 mã CARBON STEEL cộng 5 mã HSS cộng 1 mã CARBON.
- Thép carbon (CARBON STEEL): 3 mã trong bảng A — HBS-106, HBS-108 và HBS-110.
- Thép gió (HSS): 5 mã, trải trên bảng B, C và D — HBS-126, HBS-128, HBS-131, HBS-132 và HBS-7-BLADE-HSS.
- CARBON: 1 mã trong bảng D — HBS-7-BLADE-CARBON, vật liệu in trên catalogue là CARBON.
“Lưỡi cưa vòng” và “lưỡi cưa băng” là hai cách gọi cho cùng một loại lưỡi, lắp trên máy cưa vòng gồm máy cưa ngang và máy cưa đứng. Catalogue không xếp hạng vật liệu nào vượt trội hơn vật liệu nào; việc chọn lưỡi phụ thuộc vào máy cưa bạn đang dùng và kích thước lưỡi máy đó yêu cầu — mục Lưu ý khi đặt lưỡi cưa vòng theo máy đang dùng bên dưới trình bày cụ thể hơn về điểm này.
Nhóm lưỡi thép carbon có chiều dài L ghi trên catalogue đạt 30.000 mm, khác biệt rõ so với các bảng còn lại — bắt đầu bằng 3 mã sau.
Bảng lưỡi cưa vòng thép carbon (3 mã)
Bảng lưỡi cưa vòng thép carbon gồm 3 mã HBS-106, HBS-108 và HBS-110, khác nhau ở bề rộng lưỡi trong khi độ dày, chiều dài L và chỉ số T giữ nguyên.
| Mã đặt hàng | Vật liệu | Độ dày (mm) | Bề rộng W (mm) | Chiều dài L (mm) | T | Mã hàng (Code No.) |
|---|---|---|---|---|---|---|
| HBS-106 | Thép carbon (Carbon Steel) | 0.65 | 6 | 30000 | 14 | 8001-700 |
| HBS-108 | Thép carbon (Carbon Steel) | 0.65 | 8 | 30000 | 14 | 8001-701 |
| HBS-110 | Thép carbon (Carbon Steel) | 0.65 | 10 | 30000 | 14 | 8001-702 |
Cả 3 mã trên dùng chung nhóm máy Y-310, Y-360, Y-400, Y-500 và các model khác cùng nhóm theo catalogue — đây là giá trị áp dụng cho cả nhóm, không phải model gán riêng cho từng mã. Nếu máy cưa của bạn thuộc đúng nhóm máy này, việc chọn mã trong 3 mã trên chỉ còn phụ thuộc vào bề rộng lưỡi máy yêu cầu; nếu máy bạn dùng tên model khác, bạn nên báo cụ thể để kỹ thuật của Nam Dương Tool xác nhận mã lưỡi phù hợp.
Nhóm lưỡi thép gió HSS trong bảng tiếp theo dùng chung nhóm máy với bảng trên nhưng chiều dài L chỉ bằng một nửa.
Bảng lưỡi cưa vòng HSS (2 mã)
Bảng lưỡi cưa vòng HSS có 2 mã HBS-126 và HBS-128, dùng chung nhóm máy với bảng thép carbon nhưng chiều dài L chỉ còn 15.000 mm.
| Mã đặt hàng | Vật liệu | Độ dày (mm) | Bề rộng W (mm) | Chiều dài L (mm) | T | Mã hàng (Code No.) |
|---|---|---|---|---|---|---|
| HBS-126 | HSS (thép gió) | 0.65 | 6 | 15000 | 10 / 14 | 8001-710 |
| HBS-128 | HSS (thép gió) | 0.65 | 10 | 15000 | 10 / 14 | 8001-711 |
Nhóm máy của 2 mã này cũng là một ô gộp, dùng chung nhóm Y-310, Y-360, Y-400, Y-500 như bảng thép carbon ở trên — không phải model riêng cho từng mã. Bề rộng lưỡi ở đây cũng chỉ có 2 lựa chọn — 6 mm và 10 mm — trùng với 2 trong 3 mức bề rộng của bảng thép carbon, còn vật liệu đổi sang HSS.
Ngoài nhóm máy dùng chung ở trên, catalogue còn liệt kê 2 mã HSS riêng cho hai model máy khác.
Bảng lưỡi cưa vòng HSS cho máy UE-100S và HBS-9 (2 mã)
Bảng thứ ba nêu 2 mã HSS dùng riêng cho hai model máy khác: HBS-131 cho máy UE-100S và HBS-132 cho máy HBS-9, kích thước lệch hẳn nhau.
| Mã đặt hàng | Vật liệu | Độ dày (mm) | Bề rộng W (mm) | Chiều dài L (mm) | T | Loại máy tương thích | Mã hàng (Code No.) |
|---|---|---|---|---|---|---|---|
| HBS-131 | HSS (thép gió) | 0.65 | 13 | 1470 | 10 / 14 | UE-100S | 8001-720 |
| HBS-132 | HSS (thép gió) | 0.9 | 27 | 3035 | 4 / 6 | HBS-9 | 8001-721 |
HBS-131 lắp cho máy UE-100S, đúng tên model như catalogue ghi. HBS-132 lắp cho máy HBS-9, cũng đúng tên model như catalogue in. Hai mã khác hẳn kích thước: bề rộng W 13 mm so với 27 mm, chiều dài L 1.470 mm so với 3.035 mm, chỉ số T 10/14 so với 4/6. Vì mỗi mã gắn với đúng một model máy, bạn không cần đối chiếu nhóm máy như hai bảng trước — chỉ cần báo đúng model máy đang dùng là UE-100S hay HBS-9 để được xác nhận mã lưỡi phù hợp.
Riêng máy cưa ngang HBS-7 mà Nam Dương Tool đang phân phối có bảng lưỡi kích thước riêng, trình bày trong mục kế tiếp.
Bảng lưỡi cưa vòng cho máy HBS-7 (2 mã: HSS và CARBON)
Bảng cuối dành riêng cho máy HBS-7 có 2 mã lưỡi cùng bề rộng 19 mm và chiều dài L 2.365 mm, khác nhau ở vật liệu: HBS-7-BLADE-HSS in vật liệu HSS (thép gió), còn HBS-7-BLADE-CARBON có vật liệu in trên catalogue là CARBON.
| Mã đặt hàng | Vật liệu | Độ dày (mm) | Bề rộng W (mm) | Chiều dài L (mm) | T | Loại máy tương thích | Mã hàng (Code No.) |
|---|---|---|---|---|---|---|---|
| HBS-7-BLADE-HSS | HSS (thép gió) | 0.9 | 19 | 2365 | 5 / 8P | HBS-7 | 8001-730 |
| HBS-7-BLADE-CARBON | CARBON | 0.9 | 19 | 2365 | 8P | HBS-7 | 8001-731 |
Hai mã cùng độ dày 0,9 mm và cùng máy HBS-7, khác nhau ở vật liệu và ở ký hiệu T: HBS-7-BLADE-HSS ghi 5/8P, còn HBS-7-BLADE-CARBON ghi 8P. Chỉ bảng này dùng thêm hậu tố P trong ký hiệu T; ba bảng còn lại ghi số trần.
Chữ CARBON của mã 8001-731 khác chữ CARBON STEEL in ở bảng A, và catalogue không ghi hai ký hiệu này là cùng một vật liệu. Khi đặt mã này, bạn nên dùng đúng mã đặt hàng HBS-7-BLADE-CARBON kèm Code No. 8001-731 để kỹ thuật đối chiếu chính xác.
Máy HBS-7 in trong bảng này là model của trang máy cưa ngang HBS-7 mà Nam Dương Tool đang phân phối. Nếu bạn đang dùng máy cưa ngang HBS-7CE, hãy báo đúng model máy để kỹ thuật Nam Dương Tool xác nhận mã lưỡi trước khi đặt.

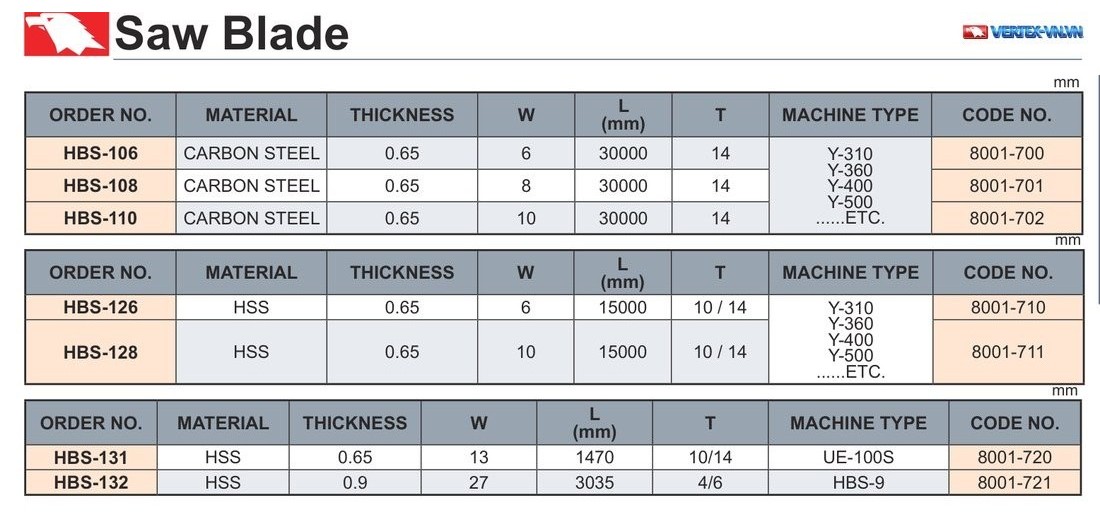

Ảnh dưới đây là 3 bảng A, B và C (7 mã) trên catalogue.
Nhìn tổng thể, 4 bảng A, B, C và D khác nhau không chỉ ở một cột — phần tiếp theo tổng hợp lại các cột đổi cùng lúc để bạn đối chiếu trước khi đặt hàng.
Lưu ý khi đặt lưỡi cưa vòng theo máy đang dùng
Một điểm cần lưu ý khi đặt lưỡi cưa vòng VERTEX là 4 bảng trên khác nhau ở nhiều cột cùng lúc, không chỉ riêng chiều dài L. Ký hiệu vật liệu đổi từ CARBON STEEL (bảng A) sang HSS (bảng B, bảng C và 1 trong 2 mã của bảng D), còn mã HBS-7-BLADE-CARBON ở bảng D có vật liệu in là CARBON. Độ dày lưỡi cũng đổi: 0,65 mm ở bảng A, bảng B và mã HBS-131, riêng HBS-132 và cả bảng D dùng 0,9 mm. Bề rộng W trải rộng từ 6 mm đến 27 mm tùy mã — 6, 8, 10 mm ở bảng A; 6, 10 mm ở bảng B; 13 mm và 27 mm ở bảng C; 19 mm ở bảng D.
Chiều dài L chênh lệch còn rõ hơn, từ 30.000 mm ở bảng thép carbon xuống còn 1.470–3.035 mm ở bảng lưỡi cho UE-100S và HBS-9:
- Bảng A (thép carbon, CARBON STEEL): L = 30.000 mm
- Bảng B (HSS): L = 15.000 mm
- Bảng C (HSS cho UE-100S và HBS-9): L = 1.470 mm và 3.035 mm
- Bảng D (HBS-7): L = 2.365 mm
Catalogue chỉ in trị số L (mm) cho từng mã. Vì nhiều cột cùng đổi theo từng bảng — vật liệu, độ dày, bề rộng và chiều dài — cách chắc chắn để bạn chọn đúng mã là báo đúng model máy cưa đang vận hành cho kỹ thuật của Nam Dương Tool đối chiếu, thay vì tự chọn theo một cột riêng lẻ.
Catalogue chỉ in chữ T kèm trị số cho từng mã và không công bố cách quy đổi ký hiệu này. Khi trao đổi kỹ thuật, bạn nên dùng đúng mã đặt hàng (Order No.) và mã hàng (Code No.) để tránh nhầm lẫn, không cần tự diễn giải ký hiệu T.
Dưới đây là một số câu hỏi thường gặp khi chọn lưỡi cưa vòng theo dòng HBS.
Câu hỏi thường gặp về lưỡi cưa vòng VERTEX dòng HBS
Lưỡi cưa vòng dùng để làm gì?
Lưỡi cưa vòng lắp trên máy cưa vòng — máy cưa ngang hoặc máy cưa đứng — để cắt phôi kim loại dạng thanh, ống và khối trước khi đưa vào gia công tiếp.
Lưỡi cưa vòng VERTEX dòng HBS có bao nhiêu mã?
Dòng HBS có 9 mã chia thành 4 bảng: 3 mã CARBON STEEL (thép carbon) ở bảng A, 5 mã HSS ở bảng B, C và D, và 1 mã in vật liệu CARBON ở bảng D.
Lưỡi cưa vòng và lưỡi cưa băng có phải cùng một loại không?
Đúng, “lưỡi cưa băng” là tên gọi khác thường dùng cho lưỡi cưa vòng. Cả hai đều chỉ loại lưỡi lắp trên máy cưa vòng, gồm máy cưa ngang và máy cưa đứng.
Ba ký hiệu vật liệu CARBON STEEL, HSS và CARBON của dòng HBS khác nhau ở điểm nào theo catalogue?
Catalogue chỉ in ba ký hiệu này ở cột vật liệu; kích thước lưỡi và máy lắp đi theo từng mã chứ không theo vật liệu. CARBON STEEL có ở 3 mã bảng A (L = 30.000 mm), HSS có ở bảng B, C và D, còn CARBON chỉ in cho mã HBS-7-BLADE-CARBON. Trên cùng máy HBS-7, mã HSS và mã CARBON có cùng bề rộng 19 mm, độ dày 0,9 mm và L = 2.365 mm, khác nhau ở vật liệu và ký hiệu T. Catalogue không có dữ liệu so sánh tuổi thọ hay tốc độ cắt giữa ba vật liệu, nên bạn nên chọn theo máy đang dùng và trao đổi kỹ thuật với Nam Dương Tool trước khi đặt hàng.
Ngoài việc chọn đúng mã lưỡi, máy HBS-7 có tên trong bảng D cũng đang có trang thông tin riêng tại Nam Dương Tool.
Máy cưa vòng tại Nam Dương Tool
Bảng D ghi máy HBS-7 — model của trang máy cưa ngang HBS-7 đã nhắc ở mục trên. Bảng A và bảng B ghi nhóm máy Y-310, Y-360, Y-400, Y-500 như in trên catalogue. Trước khi đặt lưỡi, bạn nên báo đúng model máy đang dùng — máy HBS-7CE, một model trong nhóm máy của bảng A và B, hay một model khác — để kỹ thuật đối chiếu với 4 bảng ở trên và xác nhận mã lưỡi phù hợp.
Sau khi cưa, nếu chi tiết cần sửa nguội hoặc gia công tay tiếp, bạn có thể kẹp chi tiết trên ê tô bàn nguội — dòng ê tô dùng để kẹp chặt chi tiết cho thợ nguội khi sửa chữa, lắp ráp và gia công nguội.
Với danh mục lưỡi và máy cưa vòng như trên, phần cuối là thông tin liên hệ để bạn được tư vấn chọn đúng mã.
Nam Dương Tool, nhà phân phối VERTEX tại Việt Nam
Nam Dương Tool là nhà phân phối chính hãng VERTEX tại Việt Nam, hơn 10 năm đại diện hãng, hỗ trợ tư vấn kỹ thuật để bạn chọn đúng mã lưỡi cưa vòng theo máy đang vận hành. Đội ngũ kỹ thuật hỗ trợ bạn đối chiếu model máy đang dùng với đúng bảng mã lưỡi trước khi lên đơn.
Xem thêm các dòng máy khác trong danh mục Máy chuyên dụng, hoặc liên hệ hotline 0911 066 515 để được tư vấn và báo giá cụ thể cho từng mã lưỡi.
