Khối V (V-Block) Là Gì? Định Nghĩa Và Tên Gọi Đầy Đủ
Về bản chất, khối V (V-block) là một loại đồ gá cơ khí — cùng nhóm với ê tô, mâm cặp — nhưng chuyên trị một việc: giữ chi tiết hình trụ tròn đứng yên và đúng tâm. Trong tiếng Việt, khối V còn được gọi bằng nhiều tên khác:- V-block (tên gốc, dùng phổ biến trong catalogue, bản vẽ kỹ thuật)
- Khối chữ V
- Khối kê chữ V
- Khối định tâm

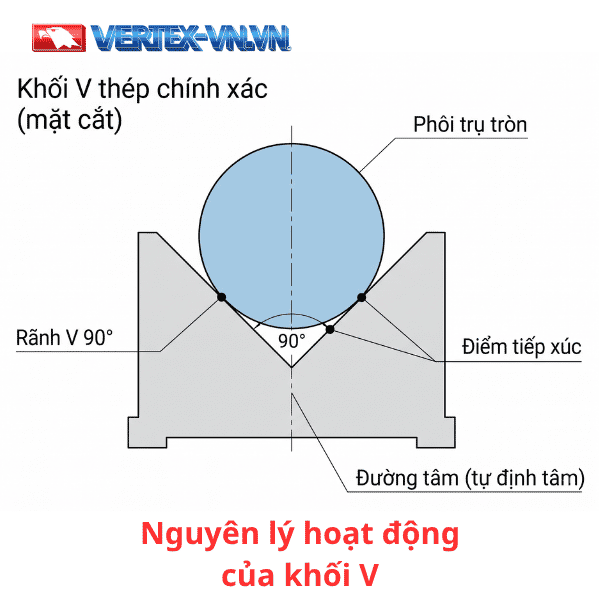

Cấu Tạo Và Nguyên Lý Hoạt Động Của Khối V
Một khối V gồm 3 phần: thân khối kim loại, rãnh chữ V góc 90° ở giữa, và (tùy dòng) cơ cấu phụ trợ như nam châm hay mỏ kẹp.- Thân khối: gang hoặc thép, đáy phẳng để đặt ổn định trên bàn máy hoặc bàn đo.
- Rãnh V góc 90°: bộ phận tiếp xúc phôi tròn. Một số dòng — V-3VA-S, V-4VA-S, V-5VA-S — có 3 rãnh V kích thước khác nhau trên một thân, gá nhiều dải đường kính phôi chỉ với một khối.
- Cơ cấu phụ trợ: tùy dòng, khối V có thêm nam châm ON/OFF, mỏ kẹp, hoặc vít điều chỉnh góc.

Công Dụng Của Khối V Trong Gia Công Cơ Khí
Công dụng cốt lõi của khối V là giữ chi tiết hình trụ tròn không lăn và đúng tâm khi gia công — nhưng dân cơ khí còn dùng nó cho nhiều việc khác:- Định vị, kẹp chặt chi tiết hình trụ tròn như trục, bạc, ống khi gia công trên máy phay, máy khoan, và máy doa.
- Định vị chi tiết hình vuông với một số dòng khối V đa năng hoặc nam châm.
- Giữ phôi ổn định khi khoan lỗ tâm, phay rãnh then, hoặc khoan xuyên tâm trên trục tròn, vì rãnh V giữ phôi không lăn.
- Đo kiểm, lấy dấu: đặt trục lên khối V để kiểm tra độ tròn, độ đảo (runout) bằng đồng hồ so; khối V nam châm và bằng đá granite dùng nhiều trong phòng đo.
- Hàn, lắp ráp: giữ ống, trục tròn cố định khi hàn hoặc gá lắp tạm.
- Dùng theo cặp trên bàn máy để đỡ trục dài ở hai đầu, đảm bảo đồng trục.
Vật Liệu Chế Tạo Khối V Theo Từng Dòng
Khối V không dùng chung một loại vật liệu — VERTEX chọn vật liệu theo đúng mục đích từng dòng: gang đúc cho dòng chuẩn phổ thông, thép cứng 50–54 HRC cho dòng cần độ chính xác hoặc chịu lực kẹp, và đá granite riêng cho dòng đo kiểm.- Dòng chuẩn (V-2V đến V-8V): gang đúc cấu trúc hạt mịn — ít biến dạng, chống mài mòn, ổn định kích thước lâu dài.
- Dòng ngắn chính xác (V-3VA-S, V-4VA-S, V-5VA-S): thép carbon, 52 HRC — cứng hơn gang, giữ độ chính xác ±0,02mm/100mm.
- Dòng có mỏ kẹp chặt (VBC): thép hợp kim (alloy steel), 50 HRC — chịu lực kẹp và lực cắt lớn.
- Dòng điều chỉnh góc nghiêng (VAP): thép carbon SK2, 50–54 HRC — chịu mài mòn khi xoay góc liên tục trong dải 0°–60°.
- Dòng đo kiểm (VGV-63, VGV-100): đá granite — không nhiễm từ, ổn định kích thước theo nhiệt độ.
Các Loại Khối V Phổ Biến Hiện Nay (VERTEX)
VERTEX hiện phân phối 6 dòng khối V chính, mỗi dòng giải quyết một tình huống gia công khác nhau: khối V chuẩn, khối V ngắn chính xác, khối V nam châm (từ tính), khối V có mỏ kẹp chặt, khối V bằng đá, và khối V điều chỉnh góc nghiêng.Khối V Chuẩn (V-Block)
Khối V chuẩn (V-Block) là dòng phổ thông nhất, có mặt trong hầu hết xưởng cơ khí nhờ dải size rộng từ V-2V đến V-8V. Dòng này có kích thước từ 50×27×32×25mm (nhỏ nhất) đến 206×103×143×116mm (lớn nhất), đạt độ chính xác 0,05/100mm, bề mặt mài bóng cao. Khối V chuẩn bán theo bộ 2 chiếc, dùng phổ biến trên máy phay, máy khoan, và máy doa. Nếu xưởng của bạn cần một dòng khối V linh hoạt, giá hợp lý, phù hợp đa số công việc định tâm phôi tròn hằng ngày, khối V chuẩn (V-Block) VERTEX với 7 size từ V-2V đến V-8V đáp ứng gần như mọi đường kính phôi phổ biến.
Khối V Ngắn Chính Xác
Khối V ngắn chính xác (V-3VA-S, V-4VA-S, V-5VA-S) giải quyết đúng vấn đề của dòng chuẩn: mỗi khối có tới 3 rãnh V kích thước khác nhau, nên một khối gá được nhiều cỡ phôi mà không cần đổi dụng cụ. Ba model này đạt độ chính xác ±0,02mm/100mm — cao hơn dòng chuẩn — nhờ chế tạo từ thép carbon, 52 HRC, thay vì gang đúc như dòng V-2V…V-8V. Với công việc đòi hỏi dung sai chặt hoặc cần gá nhanh nhiều cỡ phôi trong cùng một ca sản xuất, khối V ngắn chính xác VERTEX (V-3VA-S, V-4VA-S, V-5VA-S) tiết kiệm thời gian đổi gá hơn dòng chuẩn.
Khối V Nam Châm Hoặc Từ Tính
Khối V nam châm dùng nam châm vĩnh cửu có công tắc ON/OFF thay cho vít kẹp — gạt công tắc là giữ chặt phôi, tắt là tháo ra ngay. Cơ chế hút từ giúp khối V nam châm định vị và kẹp được cả chi tiết tròn lẫn vuông, tiện cho thao tác đo lường, lấy dấu cần gắn tháo phôi liên tục. VERTEX tách dòng nam châm thành 3 mã trên 3 trang sản phẩm khác nhau, theo kích thước và số bậc tự do định vị:| Tiêu chí | Loại ngắn (VCP-29, VCP-30) | Loại dài (VCP-25) | Loại dài (VCP-26, VCP-27) |
|---|---|---|---|
| Bậc tự do định vị | 2 bậc tự do | 4 bậc tự do | 4 bậc tự do |
| Phù hợp | Định vị nhanh, thao tác đơn giản | Định vị chắc chắn hơn, phôi dài | Định vị chắc chắn hơn, phôi dài |



Khối V Có Mỏ Kẹp Chặt
Khác với khối V chuẩn chỉ định vị, dòng VBC có thêm mỏ kẹp cơ khí ngay trên rãnh V để giữ chặt phôi khi gia công lực cắt lớn. Dòng VBC gồm 7 model: VBC-195, VBC-196, VBC-197, VBC-003, VBC-243, VBC-006, và VBC-009. Sáu model đầu bán theo cặp 2 chiếc; riêng VBC-009 bán đơn chiếc vì model này dài hơn, đủ tự thân làm điểm tựa ổn định. Cả 7 model chế tạo từ thép hợp kim (alloy steel), 50 HRC, độ chính xác ±0,02mm/100mm. So với khối V chuẩn, nơi phôi vẫn xoay nhẹ nếu không kẹp thêm, dòng VBC giữ phôi cố định hoàn toàn nhờ mỏ kẹp tích hợp. Khi công việc đòi hỏi phôi tròn đứng yên tuyệt đối lúc phay hoặc khoan, khối V có mỏ kẹp chặt VBC là lựa chọn chắc chắn hơn khối V chuẩn.
Khối V Bằng Đá Granite
Khi cần độ ổn định tuyệt đối cho phòng đo, khối V bằng đá granite (VGV-63, VGV-100) thay thế kim loại vì không nhiễm từ và ít biến đổi theo nhiệt độ. Đá granite không co giãn theo nhiệt như gang hay thép, nên số đo ổn định hơn khi kiểm tra lâu — đây là lý do dòng này dùng chủ yếu trong phòng đo thay vì gia công cắt gọt trực tiếp. Nếu xưởng của bạn có phòng đo riêng và cần dụng cụ định vị không nhiễm từ, khối V bằng đá granite VGV — hai model VGV-63 và VGV-100 — phù hợp hơn khối V kim loại thông thường.
Khối V Điều Chỉnh Góc Nghiêng
Tất cả các dòng khối V ở trên đều cố định góc 90° — riêng dòng VAP xoay nghiêng rãnh V trong khoảng 0°–60° để gia công chi tiết cần góc khác góc vuông, ví dụ phay rãnh nghiêng hoặc khoan lỗ xiên. Dòng VAP chế tạo từ thép carbon SK2, 50–54 HRC, chịu mài mòn tốt khi xoay góc liên tục. Khi bản vẽ gia công yêu cầu một góc đặt phôi khác 90°, khối V điều chỉnh góc nghiêng VAP cho bạn linh hoạt xoay rãnh V đúng góc cần thiết mà không phải chế tạo đồ gá riêng.
Cách Chọn Khối V Phù Hợp Với Nhu Cầu Gia Công
Không có một loại khối V “tốt nhất” — chỉ có loại phù hợp nhất với công việc bạn đang làm, dựa trên 3 yếu tố: hình thức thao tác, môi trường sử dụng, và kích thước phôi.| Nhu cầu / tình huống | Loại khối V nên chọn | Lý do |
|---|---|---|
| Định tâm phôi tròn, gia công phổ thông | Khối V chuẩn (V-2V…V-8V) | Dải size rộng, độ chính xác 0,05/100mm đủ dùng |
| Cần gá nhiều cỡ phôi bằng 1 khối, dung sai chặt | Khối V ngắn chính xác (V-3VA-S…) | 3 rãnh V/khối, độ chính xác ±0,02mm/100mm |
| Thao tác nhanh, không muốn siết vít mỗi lần đổi phôi | Khối V nam châm (VCP) | Bật/tắt lực hút bằng công tắc ON/OFF |
| Cần lực kẹp cơ khí chắc khi phay/khoan lực cắt lớn | Khối V có mỏ kẹp chặt (VBC) | Mỏ kẹp giữ cố định hoàn toàn |
| Đo kiểm/phòng đo, cần ổn định tuyệt đối | Khối V bằng đá granite (VGV) | Không nhiễm từ, ổn định theo nhiệt độ |
| Gia công/định vị chi tiết ở góc nghiêng | Khối V điều chỉnh góc (VAP) | Xoay được góc rãnh V khác 90° |
Cách Sử Dụng Và Bảo Quản Khối V Đúng Kỹ Thuật
Khối V càng chính xác càng cần dùng đúng cách — sai một chi tiết nhỏ khi đặt phôi hoặc bảo quản cũng đủ giảm độ chính xác định tâm vốn có. Khi sử dụng, bạn nên: – Đặt khối V trên bề mặt bàn máy phẳng, sạch phoi trước khi gá phôi. – Đặt phôi tròn đúng vị trí rãnh V, không đặt lệch mép rãnh. – Dùng khối V chuẩn theo cặp ở hai đầu phôi dài để đảm bảo đồng trục. – Siết mỏ kẹp vừa đủ với dòng VBC, tránh siết quá lực làm biến dạng phôi thành mỏng. – Kiểm tra bề mặt tiếp xúc sạch phoi kim loại trước khi bật công tắc với khối V nam châm — phoi vụn bám vào làm giảm độ chính xác định vị. Về bảo quản, bạn nên: – Vệ sinh sạch phoi và dầu sau mỗi lần sử dụng. – Tra dầu chống gỉ định kỳ nếu khối V làm từ gang hoặc thép. – Kiểm tra bề mặt rãnh V định kỳ để phát hiện vết lõm hoặc trầy xước — hư hỏng này làm thay đổi điểm tiếp xúc, khiến tâm định vị bị lệch dù mắt thường khó nhận ra. – Cất khối V nơi khô ráo, tránh va đập làm sứt góc rãnh V — sứt góc đồng nghĩa mất độ chính xác vĩnh viễn, không thể mài lại đơn giản. Trong kinh nghiệm hỗ trợ kỹ thuật sau bán của Nam Dương, hai lỗi thường gặp nhất là đặt phôi lệch mép rãnh và không vệ sinh sạch phoi trước khi hút nam châm — cả hai đều làm giảm độ chính xác định tâm dù khối V vẫn còn nguyên vẹn. Vì cùng là đồ gá cơ khí, khối V hay bị nhầm hoặc so sánh với ê tô, mâm cặp, và cả khối vuông từ tính — phần tiếp theo sẽ làm rõ điểm khác nhau.So Sánh Khối V Với Ê Tô Và Các Đồ Gá Định Vị Khác
Khối V, ê tô, mâm cặp, và khối vuông từ tính đều là đồ gá cơ khí, nhưng mỗi loại giải quyết một dạng phôi khác nhau — nhầm lẫn giữa chúng, nhất là với khối vuông từ tính vốn cũng có rãnh V, khiến người mua dễ chọn sai sản phẩm.| Đồ gá | Chức năng chính | Khi nào dùng thay vì khối V thường (V-2V…V-8V) |
|---|---|---|
| Ê tô (Vise) | Kẹp chặt phôi phẳng/vuông đa hướng | Phôi không phải hình trụ tròn |
| Mâm cặp (Chuck) | Định tâm và xoay phôi tròn khi tiện | Cần xoay phôi (tiện), không phải gá cố định |
| Khối vuông từ tính (VCP-31, VCP-32) | Định vị/kẹp chi tiết vuông và tròn bằng lực hút từ — có rãnh chữ V 90° trên đế vuông | Vừa cần định tâm phôi tròn vừa cần gá thêm mặt vuông/phẳng, hoặc cần hút từ nhiều mặt |
| Khối V | Định vị và kẹp phôi hình trụ tròn trên đế thuần rãnh V (trừ dòng nam châm riêng, không hút từ) | Cần định tâm phôi tròn khi phay/khoan/đo kiểm, không cần chức năng hút từ đế vuông |
