Mâm cặp khóa cam (camlock, chuẩn mũi trục ASA D1) lắp thẳng lên trục chính máy tiện bằng cách xoay chốt khóa, không cần tháo rời từng bu lông quanh mặt bích như kiểu lắp thông thường. VERTEX cung cấp hai dòng khóa cam D1 trên cùng một tờ catalogue: dòng vskc — 4 mã tự định tâm VSKC-6A, VSKC-8A, VSKC-10A, VSKC-12A (đường kính mâm Ø160–Ø315mm, mounting D5 hoặc D6) — và dòng KD kiểu scroll chuck thông thường, gồm 2 mã KD5-8″ và KD6-8″ (đường kính mâm 200mm, trục D1-5 và D1-6). Bảng dưới đây liệt kê đầy đủ thông số của 4 mã VSKC.

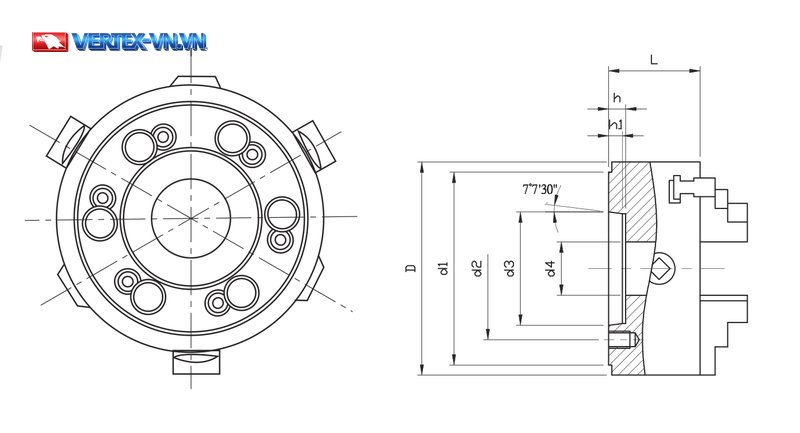

Bảng Thông Số Mâm Cặp Khóa Cam VSKC (4 Mã)
Bốn mã mâm cặp khóa cam VSKC — VSKC-6A, VSKC-8A, VSKC-10A và VSKC-12A (viết liền: VSKC6A, VSKC8A, VSKC10A, VSKC12A) — khác nhau ở đường kính mâm D và kiểu mounting camlock D5 hoặc D6.
| ORDER NO. | D (mm) | MOUNTING TYPE | d1 | d2 | d3 | d4 | L | H1 | h | THREAD | WEIGHT (kg) | CODE NO. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VSKC-6A | 160 | D5 | 40 | 104.8 | 146 | 82.563 | 12 | 73 | 15 | 6-M12x1.0P | 10 | 5002-111 |
| VSKC-8A | 200 | D6 | 50 | 133.4 | 181 | 106.375 | 13 | 86 | 16 | 6-M16x1.5P | 17 | 5002-112 |
| VSKC-10A | 250 | D6 | 70 | 133.4 | 181 | 106.375 | 13 | 98 | 16 | 6-M16x1.5P | 32 | 5002-113 |
| VSKC-12A | 315 | D6 | 100 | 133.4 | 181 | 106.375 | 13 | 103.5 | 16 | 6-M16x1.5P | 49 | 5002-114 |
Trong 4 mã, chỉ VSKC-6A dùng mounting D5; ba mã VSKC-8A, VSKC-10A và VSKC-12A đều dùng mounting D6, khác nhau ở đường kính mâm D (200, 250 và 315mm). Ren lắp bộ chấu đi kèm mỗi mã: VSKC-6A dùng ren 6-M12x1.0P, còn VSKC-8A, VSKC-10A và VSKC-12A đều dùng ren 6-M16x1.5P — bạn cần khớp đúng ren này khi đặt mua thêm bộ chấu rời. Khối lượng tăng dần theo cỡ mâm, từ 10kg ở VSKC-6A tới 49kg ở VSKC-12A.
Cột d4 trong bảng trên — đường kính lỗ lắp camlock — chính là cỡ trục máy tiện mà mỗi mã vskc tương thích, và đây cũng là chỗ ký hiệu D5, D6 cần được giải thích rõ.
Cỡ Trục D5, D6 Trên Mâm Cặp Khóa Cam VSKC Nghĩa Là Gì
D5 và D6 là ký hiệu rút gọn của chuẩn mũi trục camlock ASA D1-5 và D1-6. Đường kính lỗ lắp camlock (cột d4 của bảng VSKC ở trên) và đường kính trục lắp (cột F1 của bảng KD ở mục dưới) là cùng một đại lượng, và hai bảng cho cùng trị số: mounting D5 của VSKC-6A có d4 = 82,563mm, trùng khít với trục D1-5 của KD5-8″ (F1 = 82,563mm); mounting D6 của VSKC-8A, VSKC-10A và VSKC-12A có d4 = 106,375mm, trùng khít với trục D1-6 của KD6-8″ (F1 = 106,375mm). D5 và D1-5 là hai cách viết của cùng một chuẩn mũi trục, tương tự D6 và D1-6.
Ngoài dòng VSKC tự định tâm, VERTEX còn một dòng camlock D1 khác dùng cơ cấu scroll chuck thông thường: dòng KD.

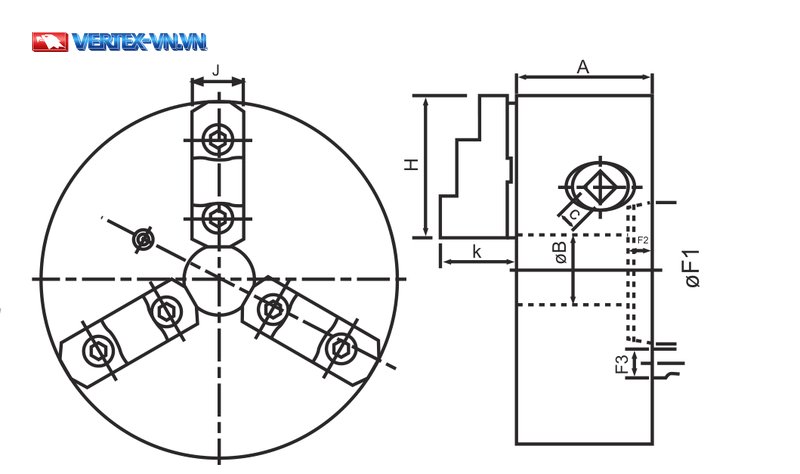

Mâm Cặp Khóa Cam Trục D1 Dòng KD (2 Mã)
KD5-8″ và KD6-8″ là hai mã mâm cặp khóa cam D1 kiểu scroll chuck, cùng đường kính mâm 200mm và cùng dải kẹp Ø8–Ø180mm ngoài, Ø62–Ø170mm trong, chỉ khác trục lắp D1-5 và D1-6. Tên gọi trên catalogue phân biệt rõ hai dòng: KD là bản “Normal Type” scroll chuck, còn VSKC là bản “Powerful” camlock tự định tâm.
| ORDER NO. | Spindle Size | Chuck Size (D, mm) | F1 (mm) | O.D. Range | I.D. Range | Weight (kg) | Lực kẹp (kgf) | Mô men tay quay cho phép (kgf.m) | Max Speed (rpm) | CODE NO. |
|---|---|---|---|---|---|---|---|---|---|---|
| KD5-8″ | D1-5 | 200 | 82.563 | Ø8-Ø180 | Ø62-Ø170 | 18 | 3600 | 11.5 | 3200 | 5002-061 |
| KD6-8″ | D1-6 | 200 | 106.375 | Ø8-Ø180 | Ø62-Ø170 | 17 | 3600 | 17 | 3200 | 5002-063 |
KD5-8″ nặng 18kg, KD6-8″ nặng 17kg. Cả hai mã đi kèm bộ phụ kiện tiêu chuẩn: 1 tay quay, 1 lục giác và 1 bộ bu lông bắt hệ UNC, cùng chấu cứng 2 mảnh đảo chiều được.
Cả VSKC lẫn KD đều dùng chung một cơ cấu lắp: khóa cam — khác hẳn kiểu mâm cặp bắt bu lông qua mặt bích được trình bày ngay sau đây.
Khóa Cam Khác Gì Kiểu Bắt Mặt Bích (Bu Lông)
Mâm cặp khóa cam gắn lên mũi trục bằng cách xoay các chốt cam đã lồng sẵn qua lỗ mặt bích, trong khi mâm cặp mounting phẳng phải tháo và siết lại từng bu lông quanh mặt bích mỗi lần thay mâm.
- Khóa cam: xoay chốt cam, không tháo rời chi tiết khỏi mâm.
- Mounting phẳng: tháo hết bu lông quanh mặt bích, căn chỉnh lại tâm, rồi siết lại toàn bộ.
- Bộ phụ kiện đi kèm dòng KD — tay quay, lục giác, bu lông hệ UNC — là dụng cụ bạn cần khi lắp và tháo mâm.
Cả VSKC lẫn KD đều đúng chuẩn ASA D1, nên một mũi trục D1-5 hoặc D1-6 dùng chung được cho cả mâm cặp VSKC và mâm cặp KD, miễn cùng cỡ trục: D5 khớp D1-5, D6 khớp D1-6. Đội kỹ thuật Nam Dương tư vấn xác định đúng chuẩn trục này khi bạn cần đổi giữa hai dòng.
Vì cơ cấu khóa cam không đổi giữa các mã, độ chính xác lặp lại của mâm phụ thuộc vào hạng độ đảo hướng kính của riêng từng dòng — đây là tiêu chí phân biệt giữa VSKC và các dòng mâm cặp khác của VERTEX.
Độ Đảo Hướng Kính Của VSKC: Hạng Tiêu Chuẩn 0,10mm / 50mm
Theo bảng phân hạng độ chính xác của catalogue VERTEX, cả 4 mã VSKC đều thuộc hạng tiêu chuẩn với độ đảo hướng kính 0,10mm đo trên chiều dài 50mm của trục kiểm.
Hạng này khác với hạng chính xác cao 0,05mm/50mm — hạng dành cho các dòng khác của VERTEX như mâm cặp 3 chấu VSC (mã VSC-3 tới VSC-16). Catalogue còn ghi thêm độ chính xác kẹp 0,03mm T.I.R., đo tại chấu kẹp — đây là phép đo khác, không cùng loại với độ đảo hướng kính 0,10mm/50mm nói trên.
VSKC (hạng độ đảo 0,10mm/50mm) là lựa chọn đúng chuẩn nếu máy tiện của bạn dùng mounting camlock D1 và bạn ưu tiên tháo lắp nhanh. Mâm cặp 3 chấu VSC (VSC-3 tới VSC-16) phù hợp hơn nếu máy dùng mounting khác và bạn cần độ đảo 0,05mm/50mm cho gia công tinh, vì dòng này thuộc hạng chính xác cao theo cùng bảng phân hạng trên. Với máy tiện dùng chuẩn khóa cam D1, việc chọn mã VSKC hay KD trước hết vẫn bắt đầu từ cỡ trục máy; điểm mạnh của VSKC là cơ cấu khóa cam tháo lắp nhanh.
Chọn Mâm Cặp Khóa Cam Theo Cỡ Trục Máy Tiện Trước
Việc chọn mâm cặp khóa cam ưu tiên cỡ trục máy tiện trước, vì mounting phải khớp tuyệt đối với mũi trục máy; đường kính mâm là yếu tố bạn xem sau. Mounting sai cỡ khiến mâm cặp không lắp khít lên mũi trục, có thể gây rung động khi gia công.
- Xác định chuẩn mũi trục máy tiện đang dùng: D1-4, D1-5, D1-6 hoặc D1-8.
- Đối chiếu với cột MOUNTING TYPE của bảng VSKC hoặc Spindle Size của bảng KD để chọn đúng mã: trục D1-5 dùng VSKC-6A hoặc KD5-8″; trục D1-6 dùng VSKC-8A, VSKC-10A, VSKC-12A hoặc KD6-8″ tùy đường kính mâm cần.
- Kiểm thêm dải kẹp Ø8–Ø180mm ngoài và Ø62–Ø170mm trong với dòng KD, xem có đủ ôm phôi cần gia công không. Liên hệ để được tư vấn nếu bạn cần dữ liệu dải kẹp của VSKC — catalogue không công bố thông số này cho dòng VSKC.
Hai chuẩn D1-4 và D1-8 có trên tờ catalogue chung của VERTEX nhưng không thuộc 6 mã VSKC và KD hiện có trên trang này.
Một số câu hỏi khách hàng thường đặt thêm khi chọn mâm cặp khóa cam được tổng hợp dưới đây.
Câu Hỏi Thường Gặp Về Mâm Cặp Khóa Cam
Mâm cặp khóa cam VSKC có lắp được lên máy tiện dùng mounting mặt bích thường (không khóa cam) không?
Không. Mounting camlock D1 và mounting phẳng (plain back) là hai chuẩn lắp khác nhau, không hoán đổi trực tiếp. Máy tiện của bạn cần có mũi trục camlock D1 thì mới lắp được mâm cặp VSKC hoặc KD. Tra ký hiệu in trên mặt bích trục chính, hoặc liên hệ đội kỹ thuật Nam Dương để xác định, nếu bạn không chắc mũi trục máy đang dùng.
Ký hiệu D5, D6 trên mâm cặp khóa cam VSKC là gì?
D5 và D6 là hai mức mounting của chuẩn mũi trục camlock ASA D1 — D5 ứng với D1-5, D6 ứng với D1-6. VSKC-6A dùng D5; VSKC-8A, VSKC-10A và VSKC-12A dùng D6. Ký hiệu này cũng áp dụng cho dòng KD, ở dạng D1-5 và D1-6.
VERTEX có những mã mâm cặp khóa cam nào?
VERTEX có 6 mã mâm cặp khóa cam D1, chia làm hai dòng: 4 mã VSKC tự định tâm (VSKC-6A, VSKC-8A, VSKC-10A, VSKC-12A, đường kính mâm Ø160–Ø315mm) và 2 mã KD scroll chuck (KD5-8″, KD6-8″, đường kính mâm 200mm). Hai dòng dùng chung chuẩn mounting ASA D1 nhưng khác cơ cấu: VSKC tự định tâm, KD kiểu scroll chuck thông thường.
Nên chọn VSKC hay mâm cặp 3 chấu VSC?
Theo chuẩn mounting của máy, không theo sở thích. Máy có mũi trục camlock D1 thì VSKC lắp thẳng lên được; máy dùng chuẩn lắp khác thì phải chọn Mâm cặp 3 chấu VSC. Chỉ khi cả hai đều lắp được mới cân tới hạng độ đảo — xem mục Độ đảo hướng kính bên trên.
Tư Vấn Kỹ Thuật Và Báo Giá Mâm Cặp Khóa Cam VERTEX
Để xác định đúng mã VSKC hay KD phù hợp với chuẩn mũi trục máy tiện đang dùng, bạn liên hệ đội kỹ thuật Nam Dương — nhà phân phối VERTEX — qua hotline 0911 066 515 hoặc email sale@namduongtool.com. Nam Dương tư vấn xác định đúng chuẩn D1-5 hoặc D1-6 trước khi báo giá, đối chiếu đủ 4 mã VSKC (Ø160–Ø315mm) và 2 mã KD (Ø200mm) để bạn chọn đúng cỡ máy tiện đang dùng.
