Mâm cặp thủy lực 4 chấu lỗ thông VERTEX VNIT là mâm cặp kẹp kiểu nêm (wedge type) lắp trên trục chính máy tiện CNC, đóng mở chấu bằng xy lanh thủy lực thay cho siết tay. Mâm được dùng để kẹp phôi khi tiện CNC: lỗ thông giữa thân cho phép luồn phôi thanh qua trục chính, còn bốn chấu tiến, lùi đồng thời nên phôi tự vào tâm, kẹp được cả phôi tròn lẫn phôi vuông. Dòng VNIT-208 đến VNIT-215 có 4 cỡ với đường kính thân Ø210–Ø381 mm, lỗ suốt Ø52–Ø117,5 mm và lực kẹp tối đa 5.716–12.236 kgf. Mâm giao không kèm mặt bích chuyển đổi để lắp lên trục chính máy tiện.


Ngoài dòng 4 chấu VNIT, VERTEX còn cung cấp mâm cặp thủy lực 2 và 3 chấu cùng kiểu kẹp thủy lực xuyên tâm — bạn có thể xem toàn bộ dòng mâm cặp thủy lực VERTEX (2, 3, 4 chấu) để so sánh trước khi chọn.
Thông Số Kỹ Thuật Mâm Cặp Thủy Lực 4 Chấu VNIT-208 ~ VNIT-215
Mâm cặp VNIT có 4 cỡ, khác nhau ở lỗ suốt, hành trình chấu, lực kẹp và tốc độ tối đa như bảng dưới đây.
| Thông số | VNIT-208 | VNIT-210 | VNIT-212 | VNIT-215 |
|---|---|---|---|---|
| Lỗ suốt (mm) | Ø52 | Ø75 | Ø91 | Ø117,5 |
| Hành trình piston (mm) | 16 | 19 | 23 | 23 |
| Hành trình chấu (mm) | 7,4 | 8,8 | 10,6 | 10,6 |
| Lực kéo tối đa (kgf) | 2.294 | 2.906 | 3.739 | 6.828 |
| Lực kẹp tối đa (kgf) | 5.716 | 7.546 | 9.789 | 12.236 |
| Tốc độ tối đa (v/ph) | 4.900 | 4.200 | 3.300 | 2.500 |
| Khối lượng (kg) | 24 | 36 | 58,5 | 114 |
| Xy lanh lắp cùng | M1552 | M1875 | M2091 | M2511 |
| Áp suất tối đa (kgf/cm²) | 17,3 | 18,4 | 18,4 | 15,3 |
| CODE NO. | 5003-050 | 5003-051 | 5003-052 | 5003-053 |
Để lắp đúng mâm cặp lên mâm xoay và mặt bích trục chính, bạn cần đối chiếu thêm kích thước lắp đặt.

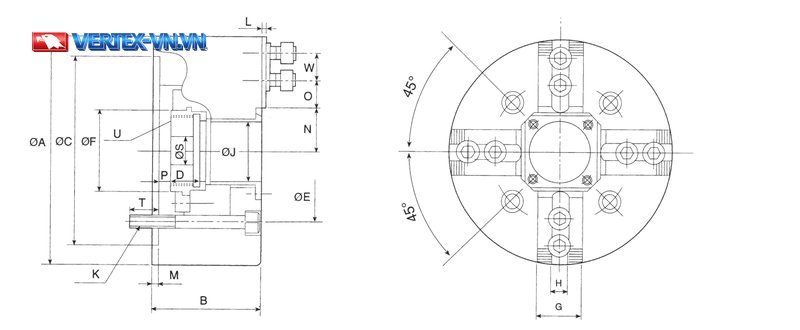

Kích Thước Lắp Đặt Mâm Cặp VNIT
Khi lắp mâm cặp VNIT lên mâm xoay hoặc mặt bích trục chính, các kích thước cần đối chiếu trước là đường kính lắp ØA, đường kính định vị ØC, ren bắt vít K và ren lắp trục chính U.

| ORDER NO. | ØA | B | ØC (H6) | ØJ | K | U | W |
|---|---|---|---|---|---|---|---|
| VNIT-208 | 210 | 91 | 170 | 52 | 4-M12 | M60x2 | 25 |
| VNIT-210 | 254 | 100 | 220 | 75 | 4-M16 | M85x2 | 30 |
| VNIT-212 | 304 | 110 | 220 | 91 | 4-M16 | M100x2 | 30 |
| VNIT-215 | 381 | 133 | 300 | 117,5 | 4-M20 | M130x2 | 43 |
Đội kỹ thuật Nam Dương hỗ trợ đối chiếu kích thước lắp trước khi đặt hàng. Bốn chấu kiểu nêm của VNIT cũng tự định tâm như mâm cặp 3 chấu; khác biệt giữa hai dòng nằm ở số chấu và hình dạng phôi kẹp được.
Mâm Cặp Thủy Lực 4 Chấu Kiểu Nêm VNIT Khác Mâm Cặp 3 Chấu Ở Đâu?
Cả hai đều tự định tâm: ở VNIT, xy lanh thủy lực kéo cơ cấu nêm để 4 chấu cùng tiến, lùi đồng thời; ở mâm cặp 3 chấu tự định tâm, cả 3 chấu cũng di chuyển đồng bộ về tâm. Khác biệt nằm ở số chấu ôm phôi.
- Mâm cặp 4 chấu kiểu nêm (VNIT): bốn chấu chạy đồng thời, phôi tự vào tâm; bốn điểm kẹp ôm chắc phôi vuông và thanh vuông, ngoài phôi tròn.
- Mâm cặp 3 chấu tự định tâm: cả 3 chấu di chuyển đồng bộ về tâm, định tâm nhanh, phù hợp phôi tròn.
Với phôi tròn, bạn cũng có thể chọn mâm cặp thủy lực 3 chấu VERTEX, ví dụ dòng mâm cặp thủy lực 3 chấu lỗ thông N-205A4~N-215A11, cùng cơ chế tự định tâm và kẹp phôi tròn nhanh.
Việc chọn đúng cỡ VNIT cần dựa vào đường kính phôi thực tế và lỗ suốt cần dùng.
Cách Chọn Cỡ Mâm Cặp VNIT Theo Đường Kính Phôi Và Lỗ Suốt
Chọn cỡ mâm cặp VNIT trước tiên dựa vào lỗ suốt cần dùng khi tiện phôi thanh: VNIT-208 phù hợp phôi tới Ø52 mm, VNIT-210 tới Ø75 mm, VNIT-212 tới Ø91 mm và VNIT-215 tới Ø117,5 mm.
- VNIT-208: lỗ suốt Ø52 mm.
- VNIT-210: lỗ suốt Ø75 mm.
- VNIT-212: lỗ suốt Ø91 mm.
- VNIT-215: lỗ suốt Ø117,5 mm.
Bốn mã VNIT cũng được viết liền là VNIT208, VNIT210, VNIT212, VNIT215 trong một số tài liệu kỹ thuật. Sau khi chọn được lỗ suốt phù hợp, bạn cần kiểm ren lắp trục chính U (M60x2, M85x2, M100x2, M130x2 theo từng cỡ) có khớp mũi trục máy tiện đang dùng không.
Liên hệ kỹ thuật Nam Dương qua hotline 0911 066 515 để đối chiếu ren trục chính trước khi đặt hàng.
Lực Kẹp Tăng Theo Cỡ Nhưng Tốc Độ Giảm — Chọn Theo Tốc Độ Cắt Cần Dùng
Trong 4 cỡ VNIT, lực kẹp tăng dần từ 5.716 kgf lên 12.236 kgf theo cỡ lớn, nhưng tốc độ tối đa lại giảm dần từ 4.900 xuống 2.500 v/ph — hai đại lượng đi ngược chiều nhau.
- VNIT-208: 5.716 kgf / 4.900 v/ph.
- VNIT-210: 7.546 kgf / 4.200 v/ph.
- VNIT-212: 9.789 kgf / 3.300 v/ph.
- VNIT-215: 12.236 kgf / 2.500 v/ph.
Bạn nên chọn cỡ theo tốc độ cắt thực tế của máy tiện đang dùng, không chỉ theo lực kẹp cần thiết cho phôi. Với các mã cần lực kẹp lớn, xy lanh thủy lực đi kèm cũng có kích thước tương ứng theo từng cỡ mâm. Kỹ sư Nam Dương tư vấn chọn cỡ theo tốc độ cắt thực tế của máy.
Xy Lanh Thủy Lực Đi Kèm Từng Cỡ Mâm Cặp VNIT
Mỗi cỡ mâm cặp VNIT đi kèm đúng một mã xy lanh thủy lực xuyên tâm: VNIT-208 dùng M1552, VNIT-210 dùng M1875, VNIT-212 dùng M2091 và VNIT-215 dùng M2511.
Bạn có thể xem đầy đủ 9 mã xy lanh thủy lực xuyên tâm VERTEX đang cung cấp, từ M1036 tới M2511, để đối chiếu tốc độ tối đa và áp suất làm việc trước khi lắp đặt hệ thống thủy lực.
Ngoài xy lanh, mâm cặp VNIT còn dùng được với chấu mềm hoặc chấu cứng thay thế tùy loại phôi gia công.
Chấu Mềm Và Chấu Cứng Dùng Cho Mâm Cặp Thủy Lực VNIT
VERTEX cung cấp chấu mềm VHC và chấu cứng HJ để thay thế theo nhu cầu gia công; với VNIT, mã chấu cần được đối chiếu theo từng cỡ mâm, khác với các dòng mâm cặp thủy lực N-, NT, V- đã có sẵn bảng ghép mã.
Bạn có thể tham khảo thêm chấu mềm VHC — gia công theo biên dạng phôi, độ chính xác cao — và chấu cứng HJ — chịu lực cắt nặng — để chọn loại phù hợp với chi tiết gia công.
Liên hệ kỹ thuật Nam Dương để xác nhận mã chấu VHC/HJ phù hợp với cỡ VNIT đang dùng. Một dữ kiện quan trọng khác cần biết trước khi đặt mua VNIT là mâm giao không kèm mặt bích chuyển đổi.
Lưu Ý Khi Đặt Mua — Mâm Cặp VNIT Không Kèm Mặt Bích Chuyển Đổi
Mâm cặp VNIT giao không kèm mặt bích chuyển đổi (adaptor) để lắp lên trục chính máy tiện.
Vì vậy trước khi đặt hàng, bạn nên kiểm tra kỹ kích thước mặt bích và mũi trục chính máy đang dùng, đối chiếu với ren lắp trục chính U của từng cỡ VNIT. Đội kỹ thuật Nam Dương hỗ trợ đối chiếu miễn phí qua hotline 0911 066 515.
Dưới đây là các câu hỏi khách thường đặt ra khi chọn mua VNIT.
Các bộ phận của hệ mâm cặp thủy lực (thân mâm cặp, chấu gốc, nêm, ty kéo, xi lanh quay) và đường truyền lực tới chấu được trình bày ở bài cấu tạo mâm cặp thủy lực.
Câu Hỏi Thường Gặp Về Mâm Cặp Thủy Lực 4 Chấu VNIT
Mâm cặp thủy lực VNIT có kèm mặt bích chuyển đổi không?
Không. Mâm giao không kèm mặt bích chuyển đổi — bạn cần đặt riêng mặt bích theo mũi trục máy tiện đang dùng.
VNIT là loại mâm cặp gì?
VNIT là mâm cặp thủy lực 4 chấu kiểu nêm, có lỗ thông tâm (4-Jaw Wedge Type Through Hole Power Chuck): bốn chấu chạy đồng thời nhờ cơ cấu nêm và xy lanh thủy lực nên phôi tự vào tâm, dùng trên máy tiện CNC.
Mâm cặp thủy lực 4 chấu VNIT có mấy cỡ?
4 cỡ: VNIT-208, VNIT-210, VNIT-212, VNIT-215. Các cỡ này khác nhau ở lỗ suốt (Ø52–Ø117,5 mm), lực kẹp tối đa và tốc độ tối đa.
Mâm cặp 4 chấu VNIT khác mâm cặp 3 chấu lỗ thông N- ở điểm nào?
Khác ở số chấu: VNIT có bốn chấu kiểu nêm chạy đồng thời, ôm chắc phôi vuông lẫn phôi tròn; dòng N- có ba chấu, phù hợp phôi tròn. Cả hai đều tự định tâm.
Nếu cần tư vấn chọn đúng cỡ mâm cặp và xy lanh thủy lực phù hợp với máy tiện CNC đang dùng, đội kỹ thuật Nam Dương hỗ trợ trực tiếp.
Tư Vấn Chọn Mâm Cặp VNIT Phù Hợp Và Báo Giá
Nam Dương là nhà phân phối trực tiếp VERTEX tại Việt Nam, hỗ trợ kỹ thuật chọn đúng cỡ mâm cặp thủy lực 4 chấu VNIT và xy lanh đi kèm theo máy tiện CNC đang sử dụng.
Đội kỹ thuật đối chiếu kích thước lắp, chọn cỡ theo lỗ suốt và đường kính phôi, và tư vấn báo giá cho cả 4 cỡ VNIT-208 đến VNIT-215. Nếu bạn cần xem thêm các dòng mâm cặp 4 chấu khác của VERTEX, tham khảo tại danh mục toàn bộ dòng mâm cặp 4 chấu VERTEX (cơ, thủy lực).
Liên hệ hotline 0911 066 515 hoặc email sale@namduongtool.com để được tư vấn chọn cỡ và báo giá mâm cặp thủy lực 4 chấu VNIT phù hợp với máy tiện CNC đang dùng.
