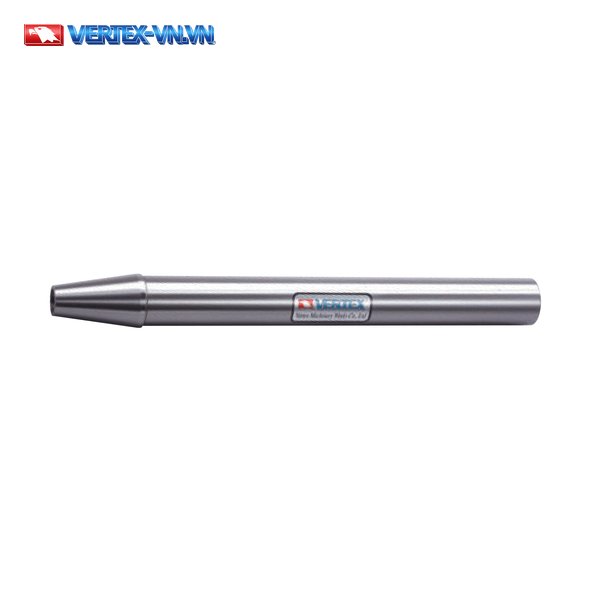

Trục kiểm VERTEX (Test Arbor, còn gọi là test bar) gồm 6 mã côn BT-30, BT-40, BT-50 và côn Morse MT-2, MT-3, MT-4 – thuộc hàng phụ kiện của hãng VERTEX. 6 mã này chia thành hai nhóm theo côn: côn BT (A30, A40, A50) và côn Morse (AMT2, AMT3, AMT4).
Trục Kiểm Test Arbor VERTEX: Côn BT-30, BT-40, BT-50 Và MT-2, MT-3, MT-4
Trục kiểm Test Arbor VERTEX có 6 mã, chia theo côn BT (BT-30, BT-40, BT-50) và côn Morse (MT-2, MT-3, MT-4). Ba mã đầu mang côn BT: A50 ứng với BT-50, A40 ứng với BT-40, A30 ứng với BT-30. Ba mã còn lại mang côn Morse: AMT2 ứng với MT-2, AMT3 ứng với MT-3, AMT4 ứng với MT-4.

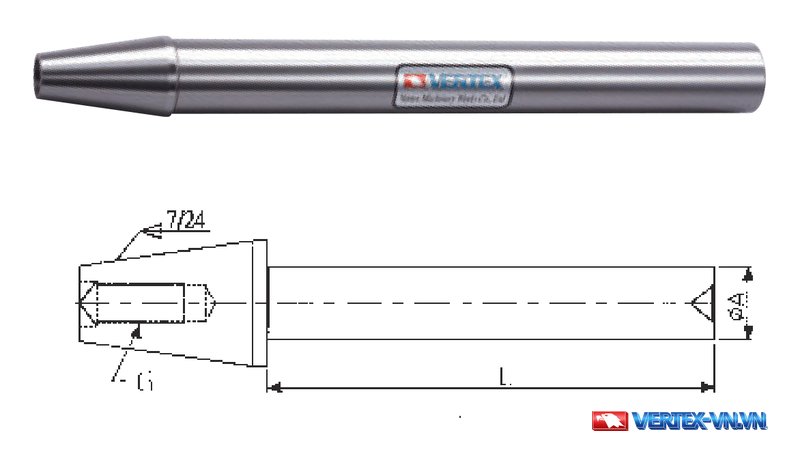

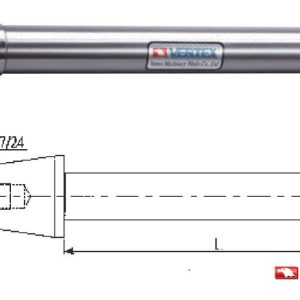

Các ký hiệu G, A và L trong bảng dưới ghi theo bản vẽ Test Arbor của catalogue sau:

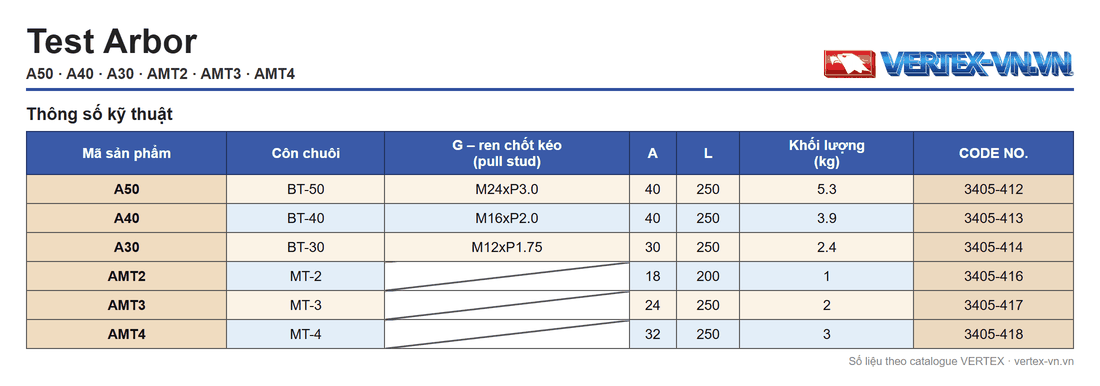

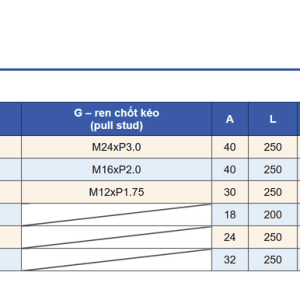

| Mã sản phẩm | Côn | G – ren chốt kéo (pull stud) | A | L | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|
| A50 | BT-50 | M24xP3.0 | 40 | 250 | 5.3 | 3405-412 |
| A40 | BT-40 | M16xP2.0 | 40 | 250 | 3.9 | 3405-413 |
| A30 | BT-30 | M12xP1.75 | 30 | 250 | 2.4 | 3405-414 |
| AMT2 | MT-2 | — | 18 | 200 | 1 | 3405-416 |
| AMT3 | MT-3 | — | 24 | 250 | 2 | 3405-417 |
| AMT4 | MT-4 | — | 32 | 250 | 3 | 3405-418 |
Cột G – ren chốt kéo (pull stud) chỉ có giá trị ở ba mã côn BT: A50 = M24xP3.0, A40 = M16xP2.0, A30 = M12xP1.75; ba mã côn Morse AMT2, AMT3, AMT4 để trống cột này. Ba mã côn BT dùng chung L = 250; trong ba mã côn Morse, chỉ AMT2 có L = 200. Khối lượng từ 1 kg (AMT2) đến 5.3 kg (A50). Bản vẽ Test Arbor in ký hiệu 7/24 ở phần côn cùng các ký hiệu G, ØA và L. Các ký hiệu này được giữ nguyên trong bảng.
Xem thêm chuôi bầu kẹp mũi khoan BT – JT và đế từ gá đồng hồ so.
Câu Hỏi Thường Gặp
Trục Kiểm VERTEX Test Arbor Có Những Mã Côn Nào?
Trục kiểm Test Arbor VERTEX có 6 mã: ba mã côn BT (A30, A40, A50 tương ứng côn BT-30, BT-40, BT-50) và ba mã côn Morse (AMT2, AMT3, AMT4 tương ứng côn MT-2, MT-3, MT-4, CODE NO. lần lượt là 3405-416, 3405-417, 3405-418).
Trục Kiểm Côn Morse MT-2, MT-3, MT-4 Có Ren Chốt Kéo (Pull Stud) Không?
Không. Cột G – ren chốt kéo (pull stud) chỉ có giá trị ở ba mã côn BT (M24xP3.0, M16xP2.0, M12xP1.75); ba mã côn Morse AMT2, AMT3, AMT4 không có giá trị ở cột này. Đây là điểm khác biệt chính giữa hai nhóm côn trên trục kiểm Test Arbor.
Trục Kiểm VERTEX Có Được Bảo Hành Không?
Có. Trục kiểm Test Arbor được bảo hành 06 tháng đối với lỗi từ nhà sản xuất. Khách hàng cần thêm thông tin về mã côn phù hợp có thể liên hệ đội ngũ kỹ thuật của hãng VERTEX.
Tư Vấn Kỹ Thuật
VERTEX là hãng phụ kiện máy công cụ Đài Loan; liên hệ hotline 0911 066 515 để được tư vấn chọn trục kiểm và báo giá. Xem thêm dụng cụ đo kiểm.
