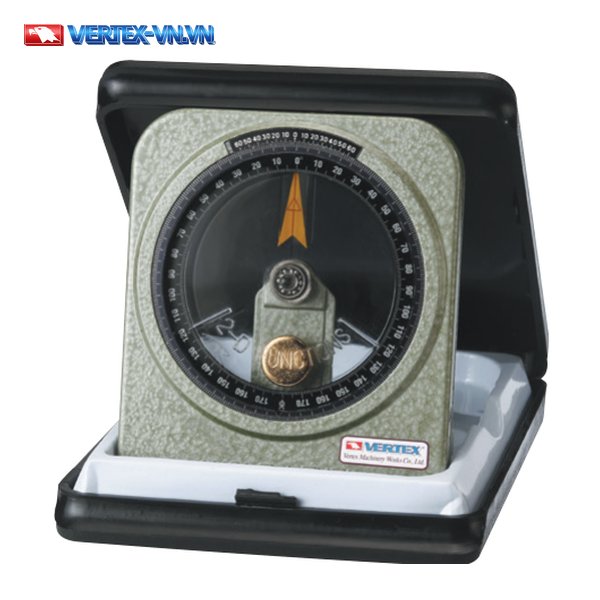

Thước đo góc nam châm VERTEX VAL là dụng cụ đo góc nghiêng có kim quay trong dầu và đế nam châm hút lên bề mặt sắt thép. Thước được dùng để đo, kiểm và đặt góc nghiêng khi gá đặt trên máy gia công, máy mài, đo góc côn ngoài và trong, hoặc hút lên ống tròn để kiểm độ nghiêng. Dòng VAL hiện có 5 mã: VAL-10, VAL-20, VAL-30, VAL-50 và VAL-60. Cùng nhóm dụng cụ đo kiểm VERTEX, thước đo góc nam châm VAL đứng cạnh các dụng cụ đo khác như bàn rà chuẩn.
Bảng Mã Và Thông Số Kỹ Thuật Thước Đo Góc Nam Châm VERTEX VAL
Thước đo góc nam châm VERTEX VAL có 5 mã, khác nhau ở kích thước, loại đế và độ chính xác (ACU).

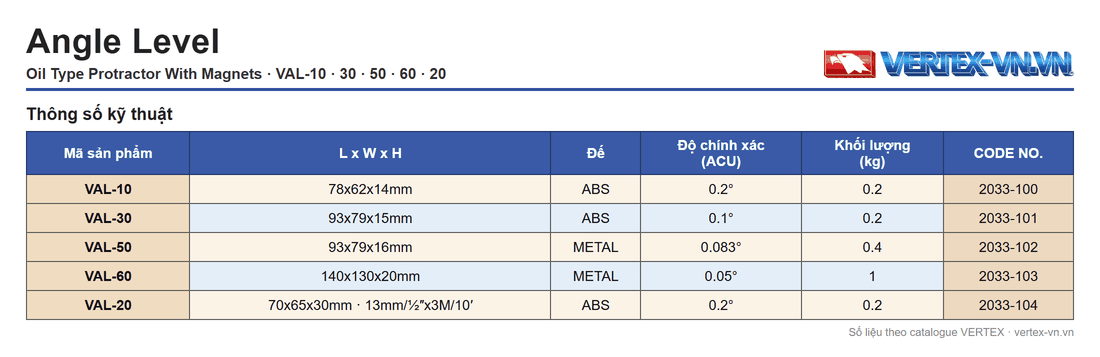

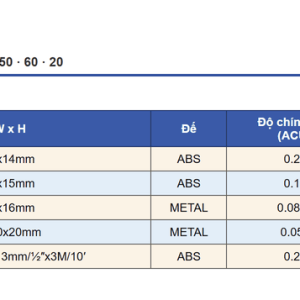

| Mã sản phẩm | Kích thước L x W x H (mm) | Đế | Độ chính xác (ACU) | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|

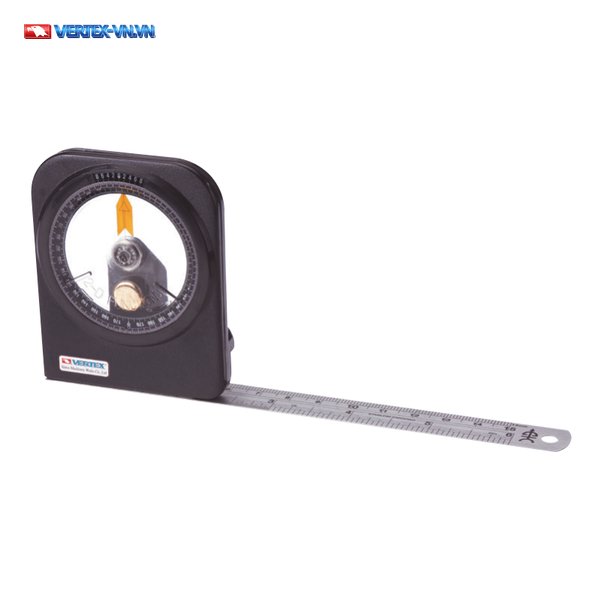

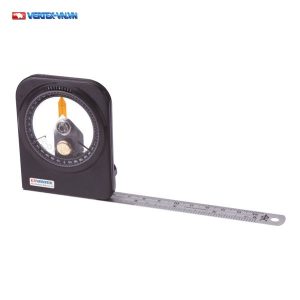

| VAL-10 | 78x62x14mm | ABS | 0.2° | 0.2 | 2033-100 |
| VAL-20 | 70x65x30mm | ABS | 0.2° | 0.2 | 2033-104 |

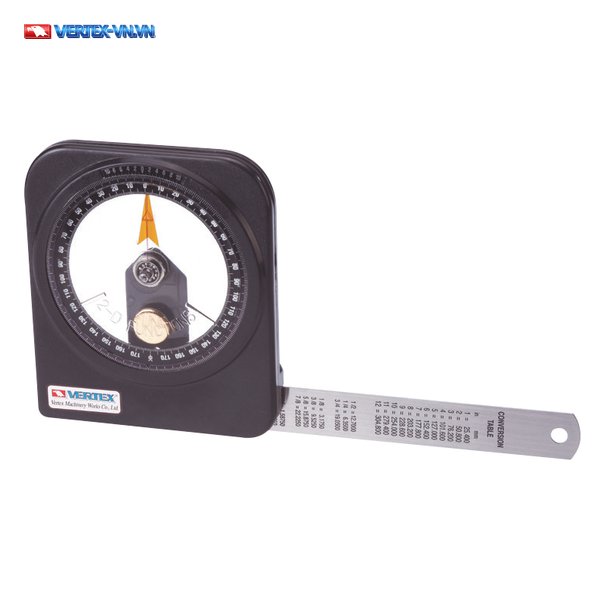

| VAL-30 | 93x79x15mm | ABS | 0.1° | 0.2 | 2033-101 |
| VAL-50 | 93x79x16mm | Kim loại | 0.083° | 0.4 | 2033-102 |

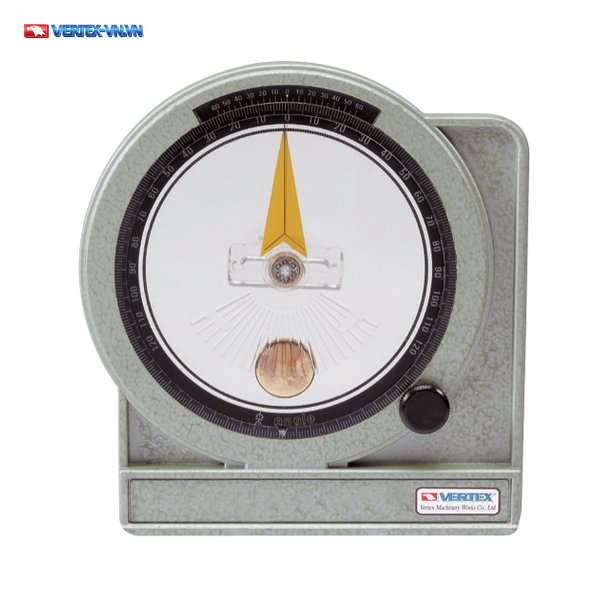

| VAL-60 | 140x130x20mm | Kim loại | 0.05° | 1 | 2033-103 |

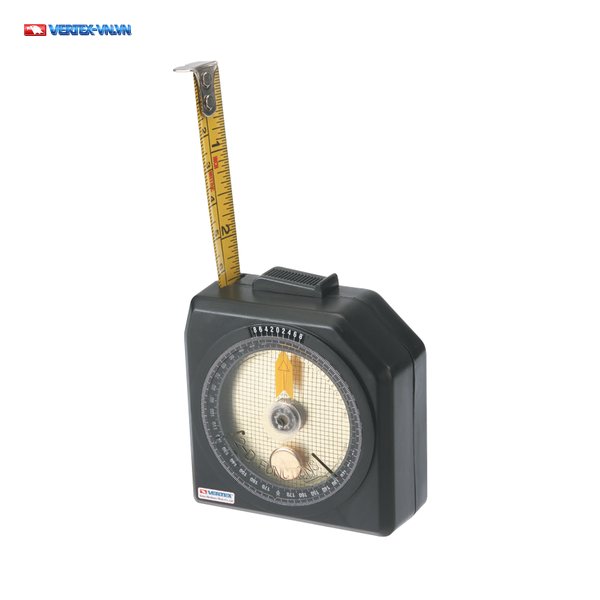

Thước dây quy cách 13mm/½″x3M/10′ đi kèm mã VAL-20. Bạn chọn mã theo hai tiêu chí: độ chính xác (ACU) và loại đế. Hai mã dùng đế kim loại là VAL-50 (ACU 0.083°) và VAL-60 (ACU 0.05°); ba mã dùng đế ABS là VAL-10 và VAL-20 (ACU 0.2°) và VAL-30 (ACU 0.1°).
Cả 5 mã đều có chung 5 đặc tính kỹ thuật khi đọc góc.
5 Đặc Tính Kỹ Thuật Của Thước Đo Góc Nam Châm VERTEX VAL
Thước đo góc nam châm VERTEX VAL có 5 đặc tính kỹ thuật sau:
- Kim quay trong dầu giúp số đọc ổn định, chính xác, hạn chế sai số — kể cả với vạch chia dưới 1 độ; hai kim (hoặc du xích) đọc chồng lên vạch chia vòng để giảm sai số đọc.
- Hai vòng vạch chia (double annular graduations) giúp tránh đọc sai.
- Dầu trong suốt chịu nhiệt có thể làm kim trông to hơn, dễ đọc hơn.
- Nam châm hai ray (double-rail magnet) có thể hút thước lên ống tròn hoặc bề mặt vật liệu sắt thép.
- Bạn có thể cắm thước nối (extension rule) vào rãnh đáy để đo và vạch dấu vùng rộng hơn.
Ngoài 5 đặc tính trên, thước đo góc nam châm VAL còn có hai chức năng đọc góc riêng là RESET và DOUBLE CHECK.
Chức Năng RESET Và DOUBLE CHECK
Thước đo góc nam châm VERTEX VAL có hai chức năng đọc góc là RESET và DOUBLE CHECK.
- RESET: đặt lại một mặt chuẩn giả định (pseudo-horizon), sau đó bạn có thể đo trực tiếp góc mới ngay trên mặt chuẩn vừa đặt.
- DOUBLE CHECK: hai vòng vạch chia dùng để kiểm góc dương hoặc âm.
Ngoài RESET và DOUBLE CHECK, thước đo góc nam châm VAL còn là loại thước đo góc đa năng, với nhiều kiểu gắn và ứng dụng.

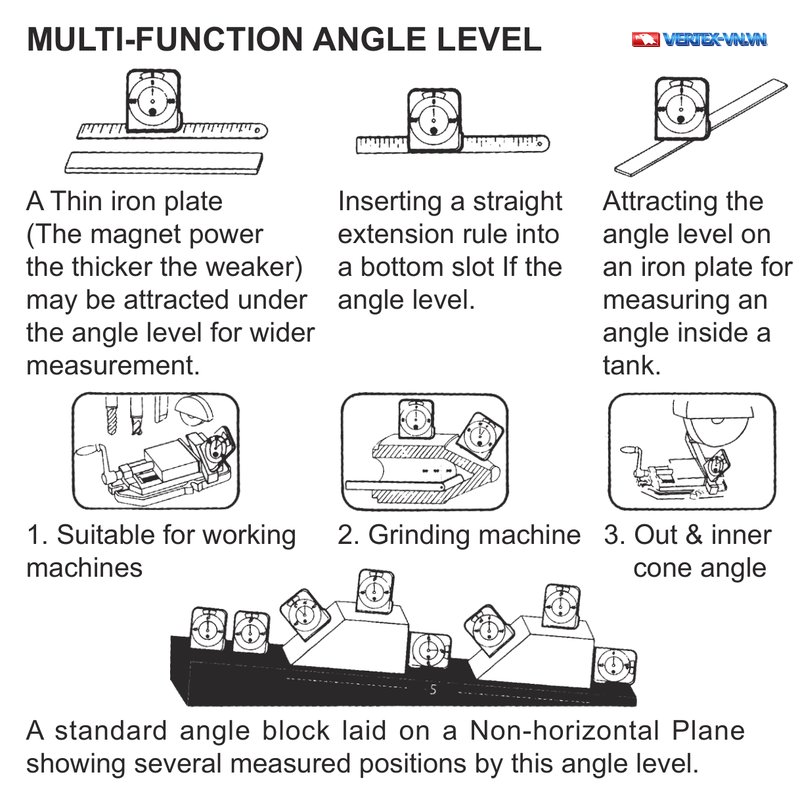

Các Kiểu Gắn Và Ứng Dụng Của Thước Đo Góc Nam Châm VAL
Thước đo góc nam châm VERTEX VAL là loại đa năng, có nhiều kiểu gắn và ba ứng dụng khác nhau.
Ba kiểu gắn:
– Có thể gắn một tấm sắt mỏng dưới thước (nam châm hút giữ) để đo vùng rộng hơn; tấm càng dày thì lực hút càng yếu.
– Cắm thước nối thẳng vào rãnh đáy.
– Hút lên tấm sắt để đo góc bên trong bồn/thùng (tank).
Ba ứng dụng:
– Máy gia công (working machines).
– Máy mài (grinding machine).
– Đo góc côn ngoài và trong (out & inner cone angle).
Sau khi gắn thước đo góc nam châm VAL lên bề mặt cần đo, bước tiếp theo là đọc hoặc đặt trước góc theo hai thao tác: tìm góc và đặt trước góc cần đo.
Cách Tìm Góc (Finding An Angle) Và Đặt Trước Góc Cần Đo (Setting Specific Angles)
Thước đo góc nam châm VAL có hai thao tác đọc góc: tìm góc và đặt trước góc cần đo.
- Tìm góc: bạn chỉnh vạch 0° của thang xoay trùng với vạch 0° của du xích cố định, đặt đáy thước lên bề mặt cần đo — số kim chỉ chính là góc nghiêng so với 0°.
- Đặt trước góc cần đo: bạn xoay thang tới đúng góc cần đặt trùng vạch 0° của du xích, rồi nghiêng dụng cụ tới khi kim chỉ về 0°.
Câu Hỏi Thường Gặp
Thước đo góc nam châm VAL có nam châm để gắn lên bề mặt sắt thép không?
Có. Thước dùng nam châm hai ray (double-rail magnet), có thể hút lên ống tròn hoặc bề mặt vật liệu sắt thép.
RESET trên thước đo góc nam châm VAL dùng để làm gì?
RESET dùng để đặt lại một mặt chuẩn giả định (pseudo-horizon), sau đó bạn có thể đo trực tiếp góc mới ngay trên mặt chuẩn vừa đặt.
Thước đo góc nam châm VERTEX VAL có mấy mã, và hãng VERTEX còn dụng cụ đo kiểm nào khác?
Thước đo góc nam châm VERTEX VAL có 5 mã: VAL-10, VAL-20, VAL-30, VAL-50 và VAL-60, khác nhau ở kích thước, loại đế và độ chính xác (ACU). Cùng nhóm dụng cụ đo kiểm VERTEX còn có calip ren.
Độ chính xác (ACU) giữa 5 mã thước đo góc nam châm VAL khác nhau như thế nào?
Trị số ACU khác nhau theo từng mã: VAL-10 và VAL-20 là 0.2°, VAL-30 là 0.1°, VAL-50 là 0.083° và VAL-60 là 0.05° — hai mã VAL-50, VAL-60 dùng đế kim loại, ba mã còn lại dùng đế ABS.
Tư Vấn Kỹ Thuật Và Báo Giá Thước Đo Góc Nam Châm VERTEX VAL
VERTEX là hãng phụ kiện máy công cụ Đài Loan; liên hệ hotline 0911 066 515 để được tư vấn chọn thước đo góc nam châm VAL phù hợp và báo giá. Xem thêm các dụng cụ đo kiểm khác của VERTEX tại danh mục dụng cụ đo kiểm.
