Vít trí đầu bi VERTEX VBP ball plunger ba cỡ ren, viên bi nhô ở đầu thân
Sơ đồ mặt cắt và bảng thông số vít trí đầu bi VERTEX VBP kiểu I rãnh tô vít và kiểu H lục giác chìm, ký hiệu L e d W
Vít trí đầu bi VERTEX VBP ball plunger ba cỡ ren, viên bi nhô ở đầu thân
Sơ đồ mặt cắt và bảng thông số vít trí đầu bi VERTEX VBP kiểu I rãnh tô vít và kiểu H lục giác chìm, ký hiệu L e d W

Vít trí đầu bi VERTEX VBP – Ball plunger M3 đến M16 kiểu I và H

Liên Hệ

Vít trí đầu bi VERTEX VBP (ball plunger) có lò xo đẩy viên bi nhô ra ở đầu thân ren, gồm 8 cỡ M3–M16 với hai kiểu đầu rãnh tô vít và lục giác chìm.

Mã: VBP-03I ~ VBP-16I, VBP-03H ~ VBP-16H (16 mã)
Cỡ ren: M3 · M4 · M5 · M6 · M8 · M10 · M12 · M16
Kiểu đầu: I – rãnh tô vít · H – lục giác chìm
Đường kính bi d: 1.5 ~ 10 mm
Chiều dài L: 7 ~ 25 mm
Hai mức: Light · Heavy
Vật liệu: SCM435 / 302HQ
Độ cứng: HRC 40 ± 3
Đại diện thương hiệu VERTEX tại Việt Nam
  • Chi tiết sản phẩm
  • Đánh giá (0)

Vít trí đầu bi VERTEX VBP (ball plunger) là loại vít không mũ có ren ngoài, bên trong đặt lò xo đẩy một viên bi nhô ra ở đầu thân; ấn vào thì bi lùi, thả ra thì bi bật lại. VBP được dùng để tạo điểm định vị, điểm khóa nhẹ khi chi tiết vào đúng vị trí, hoặc để đẩy và giữ tạm chi tiết; vặn vào lỗ ren trên đồ gá, khuôn hoặc cơ cấu trượt. Dòng VBP gồm 16 mã cho 8 cỡ ren từ M3 đến M16, mỗi cỡ có kiểu đầu rãnh tô vít (I) và lục giác chìm (H). Mỗi mã có hai mức Light và Heavy, cùng vật liệu SCM435 / 302HQ và độ cứng HRC 40 ± 3.

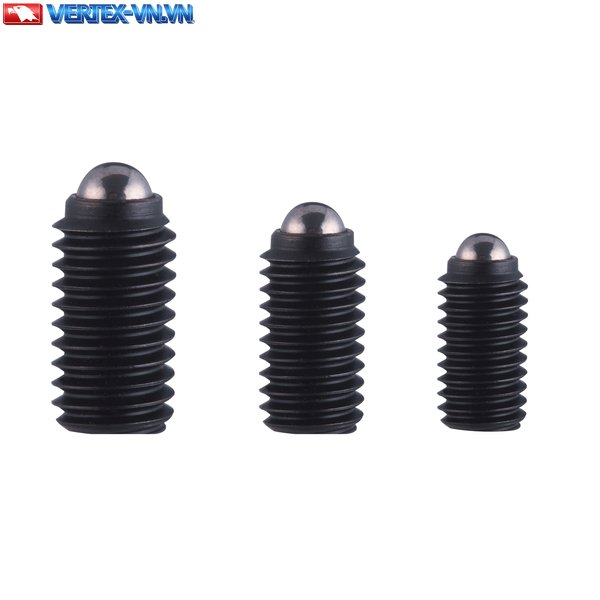

Vít trí đầu bi VERTEX VBP ball plunger ba cỡ ren, viên bi nhô ở đầu thân
Vít trí đầu bi VERTEX VBP ball plunger ba cỡ ren, viên bi nhô ở đầu thân

Cấu Tạo Ball Plunger VERTEX VBP: Thân Ren, Lò Xo Và Viên Bi

Mỗi vít trí đầu bi VBP gồm ba phần: thân có ren ngoài, lò xo đặt trong lòng thân và viên bi được lò xo đẩy nhô ra ở một đầu. Ấn viên bi thì lò xo nén, bi lùi vào; thả ra thì bi nhô ra lại, nên mặt hàng này còn gọi là bi nhún.

Đầu đối diện viên bi là chỗ vặn chìm trong thân: rãnh ở kiểu I, lục giác ở kiểu H.

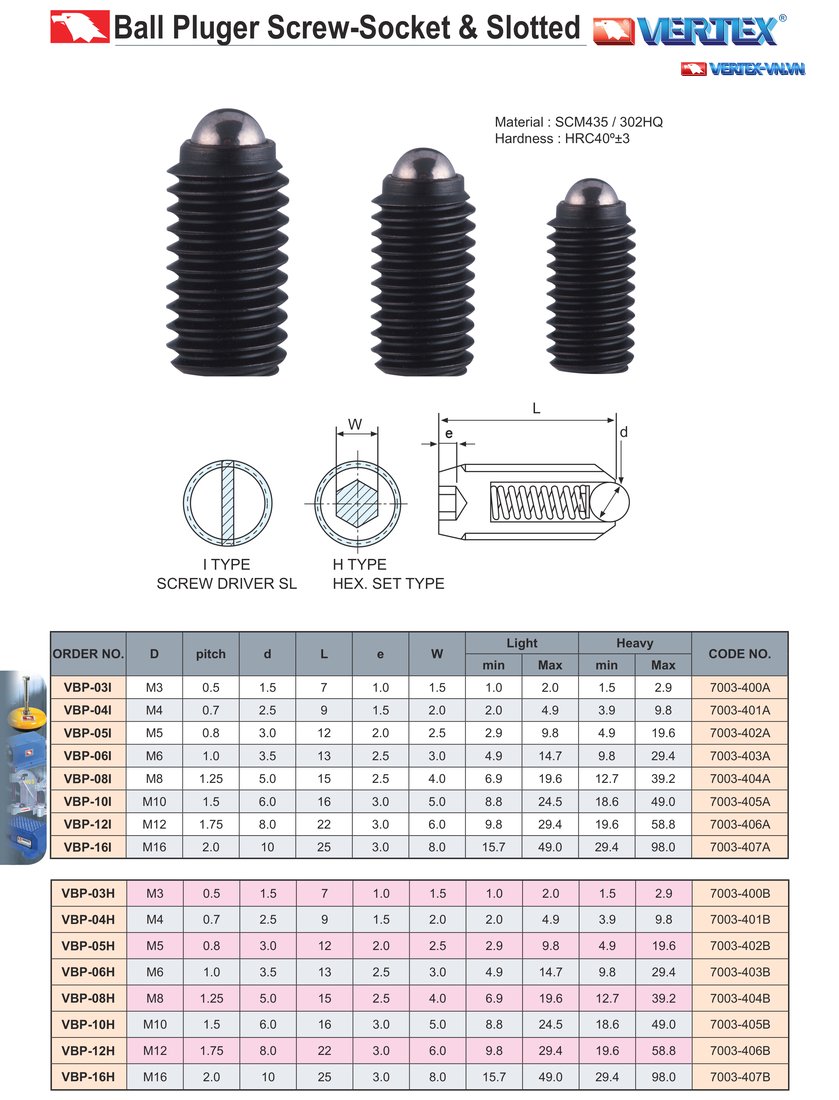

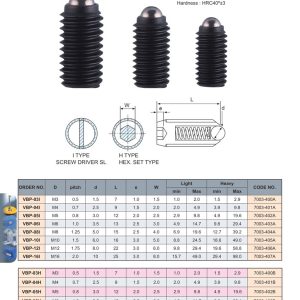

Sơ đồ mặt cắt và bảng thông số vít trí đầu bi VERTEX VBP kiểu I rãnh tô vít và kiểu H lục giác chìm, ký hiệu L e d W
Sơ đồ mặt cắt và bảng thông số vít trí đầu bi VERTEX VBP kiểu I rãnh tô vít và kiểu H lục giác chìm, ký hiệu L e d W

Ý Nghĩa Các Ký Hiệu D, pitch, d, L, e Và W

Bảng VBP dùng sáu ký hiệu: D và pitch mô tả ren; L, e và d vẽ trên mặt cắt thân vít; W vẽ trên hình chiếu đầu kiểu H.

  • D: cỡ ren M3 đến M16; số trong mã là cỡ ren, ví dụ VBP-03I là M3.
  • pitch: bước ren, từ 0.5 mm (M3) đến 2.0 mm (M16).
  • d: kích thước vẽ ngay trên viên bi, tức đường kính viên bi, từ 1.5 mm (M3) đến 10 mm (M16).
  • L: kích thước dài vẽ dọc thân trên mặt cắt, từ 7 mm (M3) đến 25 mm (M16).
  • e: kích thước ngắn vẽ ở đầu đuôi thân, trị số từ 1.0 đến 3.0.
  • W: chỉ vẽ trên hình chiếu đầu kiểu H, tức cỡ lục giác của kiểu H, từ 1.5 mm (M3) đến 8.0 mm (M16); bảng kiểu I vẫn ghi trị số W.

Sơ đồ chưa đủ rõ để biết L có gồm phần bi nhô ra không và e đo phần nào; khi cần hai kích thước này cho thiết kế, bạn nên hỏi kỹ thuật.

Hai Kiểu Đầu Vặn: Kiểu I Rãnh Tô Vít Và Kiểu H Lục Giác Chìm

Dòng VBP có hai kiểu đầu vặn: kiểu I xẻ rãnh để vặn bằng tô vít và kiểu H lục giác chìm để vặn bằng chìa lục giác, còn mọi trị số trong bảng của hai kiểu như nhau. Vì vậy bạn chọn kiểu đầu theo dụng cụ vặn đang dùng. Ở cỡ M8, hai mã tương ứng là VBP-08I và VBP-08H.

Tiêu chí Kiểu I Kiểu H
Chữ in trên sơ đồ I TYPE — SCREW DRIVER SL H TYPE — HEX. SET TYPE
Dụng cụ vặn Tô vít dẹt Chìa lục giác
Hậu tố ORDER NO. I H
Hậu tố CODE NO. A (7003-400A đến 7003-407A) B (7003-400B đến 7003-407B)
Trị số D, pitch, d, L, e, W, Light, Heavy Trùng kiểu H ở từng cỡ Trùng kiểu I ở từng cỡ

Bảng Thông Số Vít Trí Đầu Bi VERTEX VBP

Vít trí đầu bi VERTEX VBP có 16 mã, chia thành hai bảng theo kiểu đầu. Mỗi mã có hai mức Light và Heavy, mỗi mức có trị số min và Max.

Kiểu I: VBP-03I Đến VBP-16I

Tám mã kiểu I dùng rãnh tô vít.

ORDER NO. D Pitch d L e W Light min Light Max Heavy min Heavy Max CODE NO.
VBP-03I M3 0.5 1.5 7 1.0 1.5 1.0 2.0 1.5 2.9 7003-400A
VBP-04I M4 0.7 2.5 9 1.5 2.0 2.0 4.9 3.9 9.8 7003-401A
VBP-05I M5 0.8 3.0 12 2.0 2.5 2.9 9.8 4.9 19.6 7003-402A
VBP-06I M6 1.0 3.5 13 2.5 3.0 4.9 14.7 9.8 29.4 7003-403A
VBP-08I M8 1.25 5.0 15 2.5 4.0 6.9 19.6 12.7 39.2 7003-404A
VBP-10I M10 1.5 6.0 16 3.0 5.0 8.8 24.5 18.6 49.0 7003-405A
VBP-12I M12 1.75 8.0 22 3.0 6.0 9.8 29.4 19.6 58.8 7003-406A
VBP-16I M16 2.0 10 25 3.0 8.0 15.7 49.0 29.4 98.0 7003-407A

Kiểu H: VBP-03H Đến VBP-16H

Tám mã kiểu H có đầu lục giác chìm; kích thước W là cỡ lục giác cần dùng.

ORDER NO. D Pitch d L e W Light min Light Max Heavy min Heavy Max CODE NO.
VBP-03H M3 0.5 1.5 7 1.0 1.5 1.0 2.0 1.5 2.9 7003-400B
VBP-04H M4 0.7 2.5 9 1.5 2.0 2.0 4.9 3.9 9.8 7003-401B
VBP-05H M5 0.8 3.0 12 2.0 2.5 2.9 9.8 4.9 19.6 7003-402B
VBP-06H M6 1.0 3.5 13 2.5 3.0 4.9 14.7 9.8 29.4 7003-403B
VBP-08H M8 1.25 5.0 15 2.5 4.0 6.9 19.6 12.7 39.2 7003-404B
VBP-10H M10 1.5 6.0 16 3.0 5.0 8.8 24.5 18.6 49.0 7003-405B
VBP-12H M12 1.75 8.0 22 3.0 6.0 9.8 29.4 19.6 58.8 7003-406B
VBP-16H M16 2.0 10 25 3.0 8.0 15.7 49.0 29.4 98.0 7003-407B

Hai Mức Light Và Heavy

Mỗi mã VBP có hai mức Light và Heavy, mỗi mức có trị số min và Max. Mã sản phẩm không kèm hậu tố riêng cho từng mức, nên khi cần ý nghĩa, đơn vị hoặc mức Light hay Heavy, bạn nên xác nhận với kỹ thuật lúc hỏi báo giá.

Một số điểm đáng chú ý:

  • Cả Light lẫn Heavy tăng dần theo cỡ ren, ví dụ M6 có Light 4.9–14.7, Heavy 9.8–29.4, còn M16 có Light 15.7–49.0, Heavy 29.4–98.0.
  • Heavy Max lớn hơn Light Max ở cả 8 cỡ, ví dụ M3 là 2.9 so với 2.0.
  • Heavy min nhỏ hơn Light Max ở cả 8 cỡ, tức hai dải chồng lên nhau, ví dụ M8 là 12.7 so với 19.6.

Ngoài kích thước, dòng VBP còn có thông số vật liệu và độ cứng.

Vật Liệu Và Độ Cứng Vít Trí Đầu Bi VBP

Vật liệu dòng VBP là SCM435 / 302HQ và độ cứng HRC 40 ± 3, áp chung cho cả 16 mã:

  • Vật liệu: SCM435 / 302HQ, ghi chung, không tách theo thân, viên bi hay lò xo.
  • Độ cứng: HRC 40 ± 3, áp chung cho cả hai kiểu đầu I và H.

Chọn Cỡ Và Kiểu Vít Trí Đầu Bi VBP Cho Chi Tiết Của Bạn

Chọn vít trí đầu bi VBP nên đi theo thứ tự: cỡ ren của lỗ, chiều sâu lỗ, dụng cụ vặn, rồi đến mức Light hay Heavy.

  1. Theo lỗ ren trên chi tiết: chọn D trùng cỡ ren và pitch trùng bước ren của lỗ, ví dụ lỗ M8 bước 1.25 mm dùng VBP-08I hoặc VBP-08H.
  2. Theo chiều sâu lỗ và không gian lắp: đối chiếu L, từ 7 mm (M3) đến 25 mm (M16), với chiều sâu lỗ ren; khi lắp sát kích thước, bạn nên hỏi kỹ thuật trước.
  3. Theo dụng cụ vặn: chọn kiểu I khi vặn bằng tô vít dẹt, kiểu H khi dùng chìa lục giác cỡ W, từ 1.5 mm (M3) đến 8.0 mm (M16).
  4. Theo mức Light hoặc Heavy: tham khảo trị số min và Max của từng mức trong bảng.

Khi hỏi báo giá, bạn ghi cỡ ren, kiểu đầu và mức Light hoặc Heavy để kỹ thuật Nam Dương đối chiếu thông số; với thiết kế chịu tải, bạn nên gửi thêm điều kiện làm việc.

Vít Trí Đầu Bi Trên Đồ Gá Và Các Nhóm Gá Kẹp VERTEX Liên Quan

Trên đồ gá, vít trí đầu bi có thể dùng để định vị hoặc chặn tạm chi tiết; ứng dụng cụ thể bạn nên xác nhận với kỹ thuật trước khi thiết kế.

Vị trí đặt điểm định vị phụ thuộc cách khống chế bậc tự do của phôi, theo nguyên lý định vị 6 bậc tự do trong đồ gá.

Khi dựng đồ gá gia công loạt trên máy CNC, hai nhóm gá kẹp VERTEX sau có bảng tra theo từng mã: ê tô dãy VERTEX VFS, VFL, VFN kẹp nhiều phôi và khối gá CNC VERTEX BP07, BC45, BC30.

Phần hỏi đáp dưới đây trả lời ngắn bốn câu hỏi khi tra mã VBP.

Câu Hỏi Thường Gặp Về Vít Trí Đầu Bi VBP

Ball plunger là gì, có phải vít trí đầu bi không?

Có. Ball plunger chính là vít trí đầu bi: loại vít có lò xo bên trong đẩy viên bi nhô ra ở đầu thân. Tên gọi khác gồm vít bi nhún, ốc bi nhún, vít nhún định vị và chốt bi lò xo.

Dòng VBP có cỡ lớn hơn M16 không?

Không, dòng VBP kết thúc ở cỡ M16, với hai mã VBP-16I và VBP-16H. 8 cỡ của dòng là M3, M4, M5, M6, M8, M10, M12 và M16; cỡ M16 có đường kính bi d 10 mm và kích thước L 25 mm.

16 mã VBP được chia thành những nhóm nào?

16 mã VBP chia thành hai nhóm theo kiểu đầu vặn, kiểu I và kiểu H, mỗi nhóm đủ 8 cỡ ren. Light và Heavy là hai mức của cùng một mã, không phải nhóm mã riêng.

Nên chọn vít trí đầu bi kiểu I hay kiểu H?

Kiểu I và kiểu H có cùng mọi trị số, nên chọn kiểu nào tùy vào dụng cụ vặn bạn dùng khi lắp. Kiểu I vặn bằng tô vít dẹt, kiểu H cần chìa lục giác cỡ W, ví dụ 4.0 mm cho VBP-08H.

Tư Vấn Chọn Vít Trí Đầu Bi VERTEX Tại Nam Dương Tool

Nam Dương Tool là đại diện phân phối VERTEX tại Việt Nam với hơn 15 năm đại diện hãng, hỗ trợ tra đúng mã VBP theo cỡ ren và kiểu đầu, đồng thời xác nhận cách đặt mức Light hoặc Heavy khi bạn cần. Các bầu kẹp dao, collet và bầu kẹp mũi khoan của VERTEX được tập hợp ở danh mục dụng cụ gá kẹp VERTEX.

Liên hệ qua hotline 0911 066 515 hoặc email sale@namduongtool.com để được tư vấn chọn mã và báo giá.

Đánh giá

Chưa có đánh giá nào.

Hãy là người đầu tiên nhận xét “Vít trí đầu bi VERTEX VBP – Ball plunger M3 đến M16 kiểu I và H”
