Bầu kẹp dao phay khỏa mặt chuôi NT30, NT40, NT50, R8, MT3, MT4
Bản vẽ bầu kẹp dao phay khỏa mặt với các ký hiệu NT.NO, L, H, K, W, ØD, ØC, C4
Bảng thông số bầu kẹp dao phay khỏa mặt VF-136-1: côn chuôi MT-3, cột D, H, W, K, C4, C, L, khối lượng (kg) và CODE NO.
Bầu kẹp dao phay khỏa mặt chuôi NT30, NT40, NT50, R8, MT3, MT4
Bản vẽ bầu kẹp dao phay khỏa mặt với các ký hiệu NT.NO, L, H, K, W, ØD, ØC, C4
Bảng thông số bầu kẹp dao phay khỏa mặt VF-136-1: côn chuôi MT-3, cột D, H, W, K, C4, C, L, khối lượng (kg) và CODE NO.

Bầu kẹp dao phay khỏa mặt chuôi NT, R8, MT

Liên Hệ

Tên sản phẩm: Bầu kẹp dao phay khỏa mặt chuôi NT30, NT40, NT50, R8, MT3, MT4
Hãng sản xuất: VERTEX
Xuất xứ: Đài Loan
Bảo hành: 06 tháng
Đại diện thương hiệu VERTEX tại Việt Nam
  • Chi tiết sản phẩm

CÔNG DỤNG BẦU KẸP DAO PHAY KHỎA MẶT:

– Dùng kẹp đài dao phay khỏa mặt.

THÔNG SỐ BẦU KẸP DAO KHỎA MẶT VERTEX:

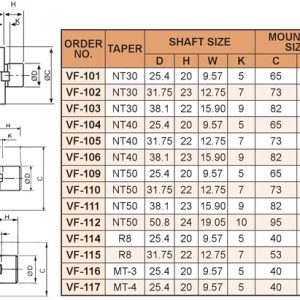

– Bầu kẹp dao khỏa mặt NT30, NT40, NT50, R8, MT3, MT4 hệ Inch: VF-101, VF-102, VF-103, VF-104, VF-105, VF-106, VF-109, VF-110, VF-111, VF-112, VF-114, VF-115, VF-116, VF-117:

Bau-kep-dao-phay-khoa-mat-NT-2

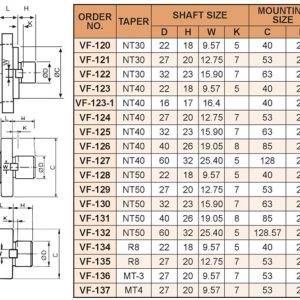

– Bầu kẹp dao phay khỏa mặt NT30, NT40, NT50, R8, MT3, MT4 hệ Mét: VF-120, VF-121, VF-122, VF-123, VF-123-1, VF-124, VF-125, VF-126, VF-127, VF-128, VF-129, VF-130, VF-131, VF-132, VF-134, VF-135, VF-136, VF-137:

Bau-kep-dao-phay-khoa-mat-NT-3

– Chuôi bầu kẹp NT30, NT40, NT50, R8, MT3, MT4 sản xuất theo tiêu chuẩn DIN 2080/ISO.

– Vật liệu: SCM-21. Độ bền cao.

– Mọi bộ phận đều được sử lý nhiệt, mài nhẵn đạt độ bóng cao.

– Độ cứng đạt: 50-55 HRC, cho khả năng chịu mài mòn tốt.

– Độ chính xác cao, nhỏ hơn 0.005mm.

– Chú ý chọn đúng kiểu côn bầu kẹp “TAPER” trùng với kiểu côn của trục máy: NT30, NT40, NT50, R8, MT3, MT4.

– Chọn kích thước trục D1 của bầu kẹp (16, 22, 27, 32, 40, 60, 25.4, 31.75, 38.1, 50.8) trùng với kích thước lỗ trên đài dao (hệ Mét hoặc Inch).

– Kích thước H là chiều dài thân của bầu kẹp (Xem hình vẽ bầu kẹp ở trên).

– Khối lượng sản phẩm: 0.7Kg ~ 5.4Kg.

Mã VF-136-1 – Côn MT-3, Nhóm FMB

Bầu kẹp dao phay khỏa mặt có thêm mã VF-136-1 với côn MT-3, khối lượng 0.7 kg và CODE NO. 3212-115A. VERTEX xếp mã này vào nhóm FMB đã có trên trang.

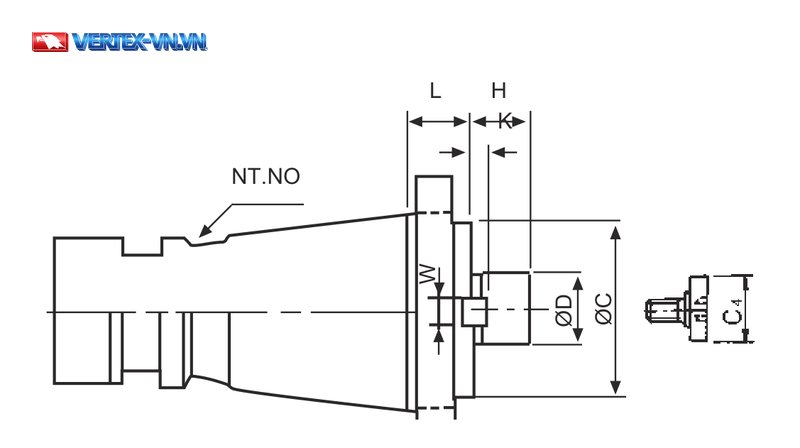

Bản vẽ in các ký hiệu NT.NO, L, H, K, W, ØD, ØC và C4.

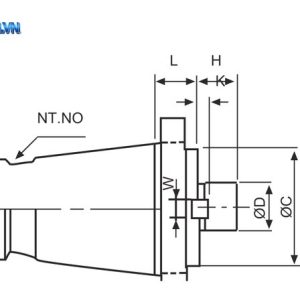

Bản vẽ bầu kẹp dao phay khỏa mặt với các ký hiệu NT.NO, L, H, K, W, ØD, ØC, C4
Bản vẽ bầu kẹp dao phay khỏa mặt với các ký hiệu NT.NO, L, H, K, W, ØD, ØC, C4

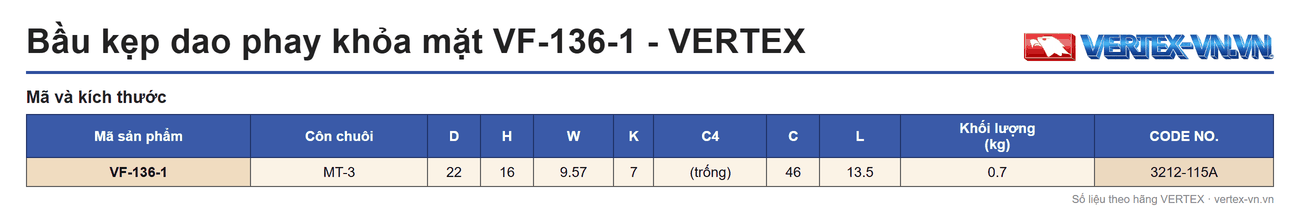

Mã sản phẩm Côn chuôi D H W K C4 C L Khối lượng (kg) CODE NO.
VF-136-1 MT-3 22 16 9.57 7 (trống) 46 13.5 0.7 3212-115A

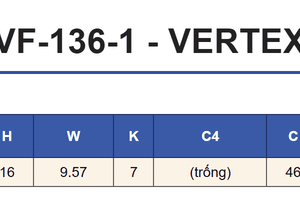

Bảng thông số bầu kẹp dao phay khỏa mặt VF-136-1: côn chuôi MT-3, cột D, H, W, K, C4, C, L, khối lượng (kg) và CODE NO.
Bảng thông số bầu kẹp dao phay khỏa mặt VF-136-1: côn chuôi MT-3, cột D, H, W, K, C4, C, L, khối lượng (kg) và CODE NO.

Đặt hàng: gọi 0911 066 515 và đọc mã ở cột đầu tiên của bảng.

– Hãy liên hệ với NAMDUONGTOOL để có hỗ trợ.
