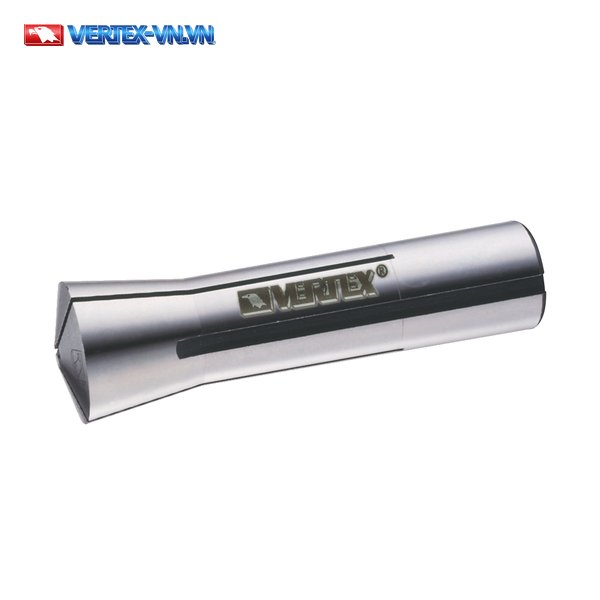

Hãng sản xuất: VERTEX (Đài Loan)

Dòng sản phẩm: Collet R8, ren đuôi 7/16″-20UNF

Dải cỡ: Hệ mét Ø3 – Ø20 mm; hệ inch 1/8″ – 3/4″

Số mã: 34 mã (18 hệ mét, 11 hệ inch, 2 bộ hệ mét, 3 bộ hệ inch)

Độ chính xác: ±0,02 mm

Độ cứng: HRC47°

Bảo hành: 06 tháng đối với lỗi từ nhà sản xuất

Đại diện thương hiệu VERTEX tại Việt Nam

Chi tiết sản phẩm
Đánh giá (0)

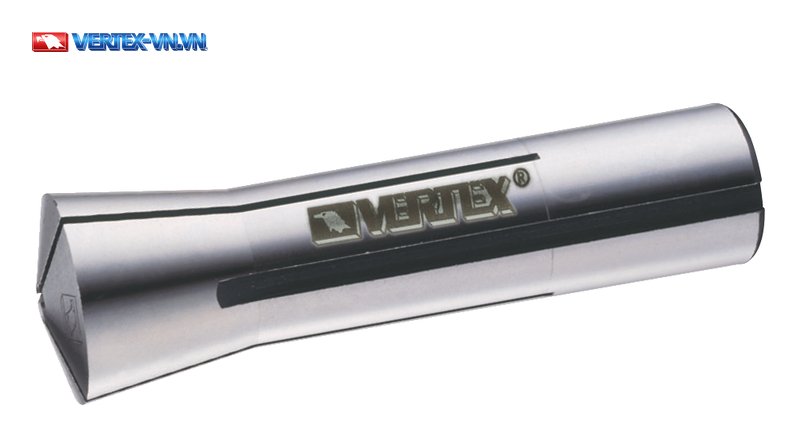

Collet R8 VERTEX là con collet của hệ R8 Collet System, ren đuôi 7/16″-20UNF, gồm 18 cỡ hệ mét từ Ø3 đến Ø20 mm và 11 cỡ hệ inch từ 1/8″ đến 3/4″. Đây là collet, không phải bầu kẹp R8; bầu kẹp chuôi R8 là sản phẩm khác, dùng collet ER. Collet R8 của hãng VERTEX (Đài Loan) có 34 mã tất cả: 18 mã hệ mét, 11 mã hệ inch, cùng 2 bộ đóng sẵn hệ mét (VE-110, VE-114) và 3 bộ đóng sẵn hệ inch (VE-109I, VE-110I, VE-114I). Toàn bộ thông số kỹ thuật in trên collet R8 được liệt kê ở bảng dưới đây.

Thông Số Kỹ Thuật Collet R8 VERTEX

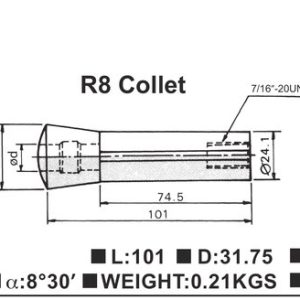

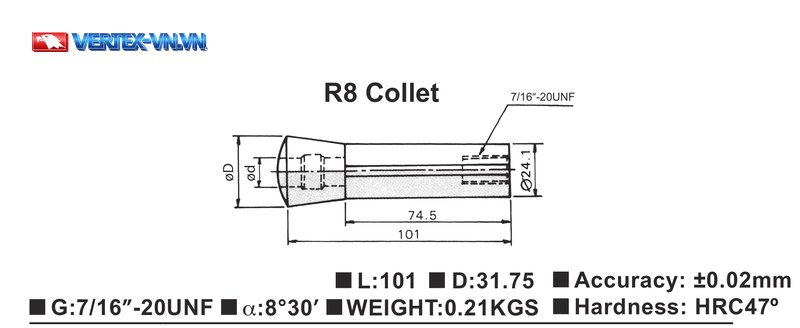

Collet R8 VERTEX có độ chính xác ±0,02 mm và độ cứng HRC47°, ren đuôi 7/16″-20UNF, khối lượng 0,21 kg mỗi collet. Theo catalogue chính hãng VERTEX, collet R8 in các thông số: L:101 · D:31.75 · α:8°30′ · ren 7/16″-20UNF · độ chính xác ±0,02 mm · độ cứng HRC47° · khối lượng 0,21 kg. Trên hình vẽ kỹ thuật, mũi tên nhãn chỉ đúng vào đoạn ren 7/16″-20UNF ở đuôi collet R8. Theo bảng RANGE SIZE của VERTEX, mỗi mã collet R8 đóng gói 1 PC (một chiếc). Với các trị số này, các mã collet R8 khác nhau ở cỡ Ø d, được trình bày trong bảng dải cỡ dưới đây.

Dải Cỡ Collet R8 Hệ Mét Và Hệ Inch

Collet R8 VERTEX chia thành hai dãy mã độc lập theo hệ đo: hệ mét và hệ inch, không quy đổi lẫn nhau. Số liệu trong bảng dưới đây tổng hợp từ bảng RANGE SIZE trong catalogue chính hãng VERTEX.

Hệ	Dải cỡ	Số lượng
Hệ mét	Ø3 – Ø20 mm	18 cỡ
Hệ inch	1/8″ – 3/4″	11 cỡ

Chi tiết từng mã trong hệ mét được liệt kê đầy đủ ở bảng sau, kèm CODE NO. riêng cho từng cỡ.

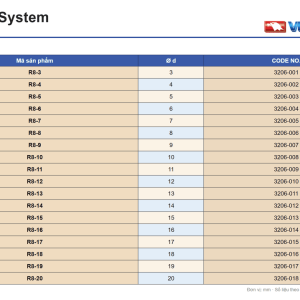

Bảng Mã Collet R8 Hệ Mét (18 Mã, Ø3–20 Mm)

18 mã collet R8 hệ mét trải đều từ R8-3 (Ø3 mm) đến R8-20 (Ø20 mm), mỗi mã một CODE NO. riêng.

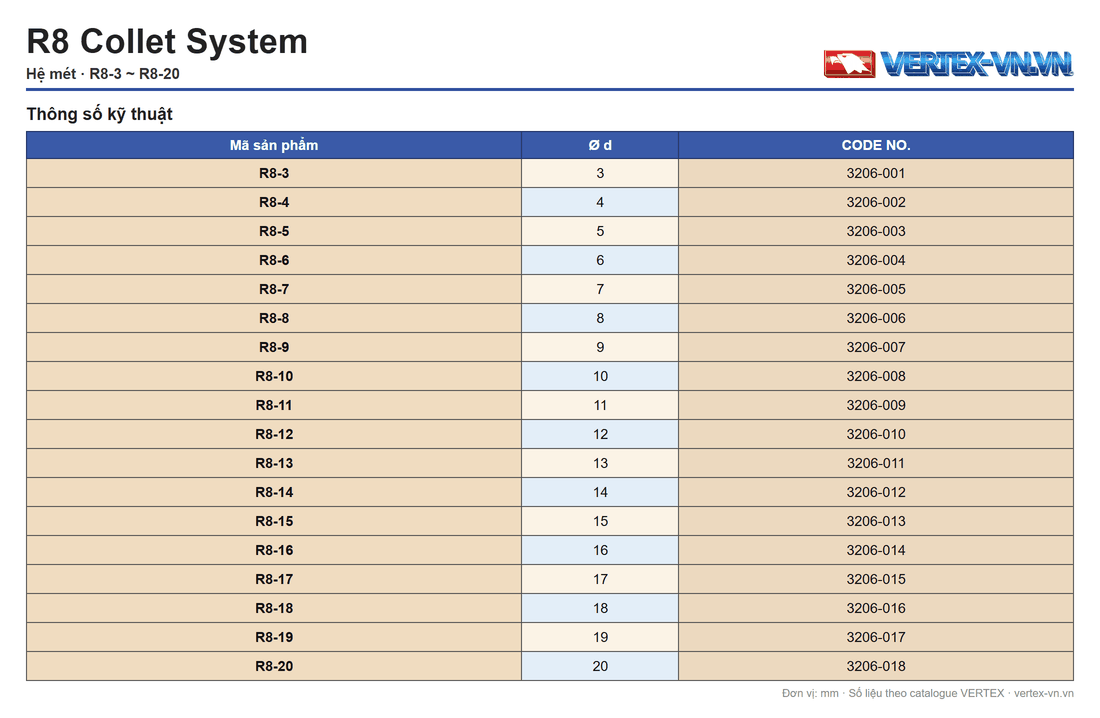

Mã sản phẩm	Ø d	CODE NO.
R8-3	3	3206-001
R8-4	4	3206-002
R8-5	5	3206-003
R8-6	6	3206-004
R8-7	7	3206-005
R8-8	8	3206-006
R8-9	9	3206-007
R8-10	10	3206-008
R8-11	11	3206-009
R8-12	12	3206-010
R8-13	13	3206-011
R8-14	14	3206-012
R8-15	15	3206-013
R8-16	16	3206-014
R8-17	17	3206-015
R8-18	18	3206-016
R8-19	19	3206-017
R8-20	20	3206-018

Dãy mét này liên tục từ R8-3 đến R8-20 (R8-3 ~ R8-20). Tiếp theo dãy mét, bảng dưới đây liệt kê 11 mã collet R8 hệ inch.

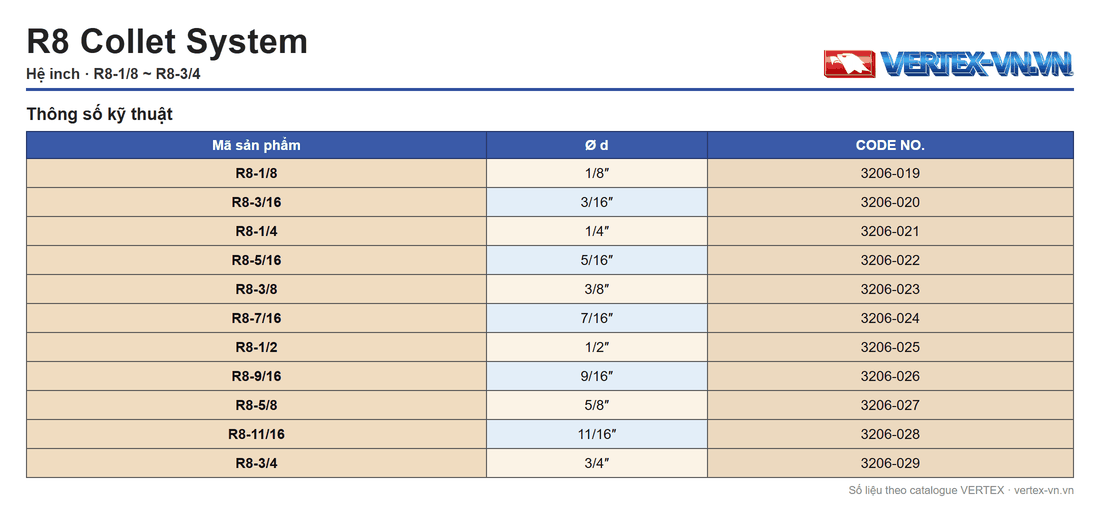

Bảng Mã Collet R8 Hệ Inch (11 Mã, 1/8″–3/4″)

Dãy collet R8 hệ inch có 11 mã, từ R8-1/8 (1/8″) đến R8-3/4 (3/4″), bước 1/16″.

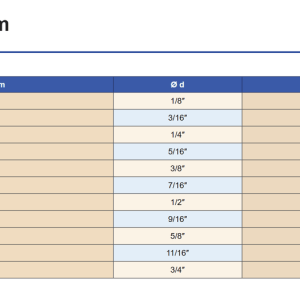

Mã sản phẩm	Ø d	CODE NO.
R8-1/8	1/8″	3206-019
R8-3/16	3/16″	3206-020
R8-1/4	1/4″	3206-021
R8-5/16	5/16″	3206-022
R8-3/8	3/8″	3206-023
R8-7/16	7/16″	3206-024
R8-1/2	1/2″	3206-025
R8-9/16	9/16″	3206-026
R8-5/8	5/8″	3206-027
R8-11/16	11/16″	3206-028
R8-3/4	3/4″	3206-029

Dãy inch này cũng liên tục từ R8-1/8 đến R8-3/4 (R8-1/8 ~ R8-3/4). Ngoài mua lẻ từng mã, VERTEX còn đóng sẵn collet R8 theo bộ nhiều cỡ.

Bộ Collet R8 Hệ Mét VE-110 Và VE-114

VERTEX đóng sẵn hai bộ collet R8 hệ mét: VE-110 gồm 6 cỡ (6, 8, 10, 12, 16, 20 mm) và VE-114 gồm 7 cỡ (thêm cỡ 14 mm).

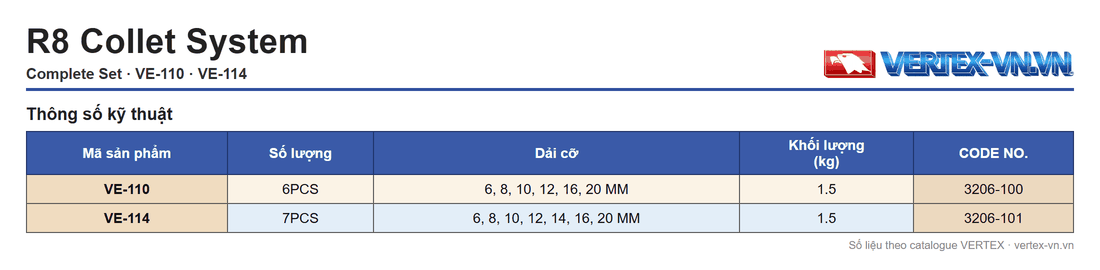

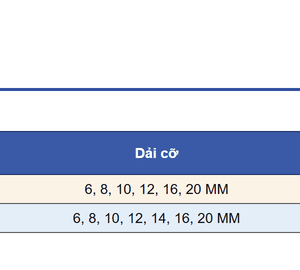

Mã bộ	Số lượng	Dải cỡ	Khối lượng (kg)	CODE NO.
VE-110	6PCS	6, 8, 10, 12, 16, 20 mm	1,5	3206-100
VE-114	7PCS	6, 8, 10, 12, 14, 16, 20 mm	1,5	3206-101

So với VE-110, bộ VE-114 có thêm đúng một cỡ 14 mm, các cỡ còn lại giống nhau. Khối lượng đóng gói của cả hai bộ VE-110 và VE-114 đều là 1,5 kg.

Bộ Collet R8 Hệ Inch VE-109I, VE-110I Và VE-114I

Song song 2 bộ hệ mét, VERTEX còn đóng 3 bộ collet R8 hệ inch: VE-109I (5 cỡ), VE-110I (6 cỡ) và VE-114I (7 cỡ). VE-110I cũng gồm 6 cỡ như VE-110, nhưng theo dãy hệ inch (1/4″, 5/16″, 3/8″, 1/2″, 5/8″, 3/4″), không phải hệ mét. So với VE-109I, bộ VE-110I có thêm đúng cỡ 5/16″; so với VE-110I, bộ VE-114I có thêm đúng cỡ 3/16″.

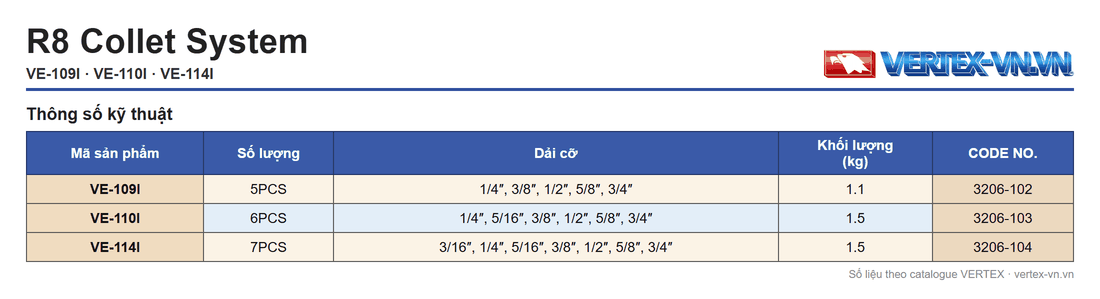

Mã bộ	Số lượng	Dải cỡ	Khối lượng (kg)	CODE NO.
VE-109I	5PCS	1/4″, 3/8″, 1/2″, 5/8″, 3/4″	1,1	3206-102
VE-110I	6PCS	1/4″, 5/16″, 3/8″, 1/2″, 5/8″, 3/4″	1,5	3206-103
VE-114I	7PCS	3/16″, 1/4″, 5/16″, 3/8″, 1/2″, 5/8″, 3/4″	1,5	3206-104

Ba bộ VE-109I, VE-110I và VE-114I lần lượt tăng từ 5 lên 6 rồi 7 cỡ, hậu tố “I” trong tên mã cho biết đây là dãy hệ inch. Khối lượng đóng gói cũng tăng dần theo số cỡ: VE-109I 1,1 kg, còn VE-110I và VE-114I đều 1,5 kg. Trước khi đặt hàng, bạn cần phân biệt collet R8 với bầu kẹp chuôi R8 cùng tên gọi.

Phân Biệt Collet R8 Và Bầu Kẹp Chuôi R8

Collet R8 và bầu kẹp chuôi R8 là hai sản phẩm khác nhau: bầu kẹp dùng collet ER, còn collet R8 là một chi tiết riêng trong hệ R8 Collet System. Nếu bạn cần bầu kẹp chuôi R8 dùng collet ER, đó là một loại sản phẩm khác với collet R8. Cùng hệ R8, VERTEX cũng sản xuất ty rút kẹp bầu kẹp dao R8, một phụ kiện khác trong hệ này.

Collet R8 Và Các Hệ Collet Khác Của VERTEX

Ngoài hệ R8, VERTEX còn có collet 5C của hãng VERTEX. Để chọn đúng mã collet R8 và các phụ kiện gá kẹp liên quan trong danh mục dụng cụ gá kẹp VERTEX, bạn có thể liên hệ tư vấn kỹ thuật theo mục sau.

Câu Hỏi Thường Gặp

Collet R8 VERTEX Thuộc Hệ Nào?

Collet R8 VERTEX là con collet của hệ R8 Collet System, ren đuôi 7/16″-20UNF, cùng họ với bầu kẹp chuôi R8. Toàn bộ 34 mã collet R8, cả hệ mét lẫn hệ inch, đều dùng chung ren đuôi 7/16″-20UNF này.

Collet R8 VERTEX Có Tổng Cộng Bao Nhiêu Cỡ?

Collet R8 VERTEX có 18 cỡ hệ mét (Ø3–20 mm) và 11 cỡ hệ inch (1/8″–3/4″), tổng 29 mã lẻ theo cỡ.

Collet R8 Khác Bầu Kẹp Chuôi R8 Ở Điểm Nào?

Collet R8 thuộc hệ R8 Collet System, còn bầu kẹp chuôi R8 là sản phẩm khác, dùng collet ER (không dùng collet R8). Hai sản phẩm dùng chung tên gọi R8 nhưng là hai loại chi tiết khác nhau.
