Áo côn mũi khoan MT x MT VERTEX | Áo côn máy tiện
Bảng áo côn R8 sang côn Morse VQ-121, VQ-122, VQ-123
Áo côn mũi khoan MT x MT VERTEX | Áo côn máy tiện
Bảng áo côn R8 sang côn Morse VQ-121, VQ-122, VQ-123

Áo côn mũi khoan MT

Liên Hệ

Tên sản phẩm: Áo côn mũi khoan MT
Áo côn MT: VQ-100 ~ VQ-110 (14 mã)
Cỡ côn: MT1×MT2 đến MT5×MT6
Áo côn chuôi R8: VQ-121 ~ VQ-123 (R8 sang MT1 ~ MT3)
Hãng sản xuất: VERTEX (Đài Loan)
Bảo hành: 06 tháng đối với lỗi từ nhà sản xuất
Đại diện thương hiệu VERTEX tại Việt Nam
  • Chi tiết sản phẩm

CÔNG DỤNG ÁO CÔN MŨI KHOAN:

– Áo côn mũi khoan dùng chuyển truyền chuyển động từ kiểu côn ngoài sang kiểu côn trong. Thường hay được sử dụng khi khoan với mũi khoan chuôi côn trên máy tiện và máy khoan.

THÔNG SỐ ÁO CÔN VERTEX: VQ-101, VQ-102, VQ-103, VQ-104, VQ-105, VQ-106, VQ-107, VQ-108, VQ-109, VQ-110, VQ-100, VQ-100-1, VQ-100-2, VQ-100-3:

– Nghĩa các từ trong bảng:

I.D.xO.D : Kiểu côn trong – kiểu côn ngoài của áo côn.

d, D, L, l1 và l2 : Kích thước áo côn xem theo hình vẽ.

– Áo côn mũi khoan MT x MT của Vertex: VQ-101, VQ-102, VQ-103, VQ-104, VQ-105, VQ-106, VQ-107, VQ-108, VQ-109, VQ-110, VQ-100, VQ-100-1, VQ-100-2, VQ-100-3:

Ao-con-mui-khoan-2

– Kích thước kiểu côn MT bạn có thể tham khảo tại đây.

– Mọi bộ phận đều được sử lý nhiệt, mài nhẵn đạt độ bóng cao.

– Độ đồng trục giữa mặt côn ngoài và mặt côn trong rất cao.

– Độ cứng đạt trên 50 HRC, chịu mài mòn tốt.

– Kiểu côn móc MT1, MT2, MT3, MT4, MT5, MT6 là các kiểu côn tự hãm. Sau khi chúng được lắp ghép với nhau, chúng sẽ tự hãm giữ chặt vào nhau, Có thể truyền chuyển động quay và truyền lực khoan thẳng đứng. Giúp quá trình khoan được thuận tiện và nhanh chóng.

– Áo côn có thiết kế lỗ ngang thân. Giúp dễ dàng đóng tháo áo côn ra nhẹ nhàng.

– Thông số hình ảnh, kích thước, khối lượng của từng áo côn được thể hiện ở hình ảnh catalogue phía trên.

– Quý khách cần chọn đúng kích thước kiểu côn trước khi mua. Kích thước đường kính lớn nhất của côn ngoài là D. Kích thước đường kính lớn nhất của côn lỗ trong là d như bảng trên.

– Hãy liên hệ với NAMDUONGTOOL để có hỗ trợ.

Áo Côn Chuôi R8 Sang Côn Morse – VQ-121, VQ-122, VQ-123

Hãng VERTEX in tên nhóm này là “R8 With Morse Taper Sleeve” (áo côn có chuôi R8 và lỗ côn Morse), tiêu chuẩn R8 (“R8 STANDARD”). Hình của hãng ghi ren 7/16″-20UNF.

Mã sản phẩm SHANK SIZE MT NO. WEIGHT (kg) CODE NO.
VQ-121 R8 R8-MT1 MT1 0.36 3211-003
VQ-122 R8 R8-MT2 MT2 0.4 3211-001
VQ-123 R8 R8-MT3 MT3 0.5 3211-002

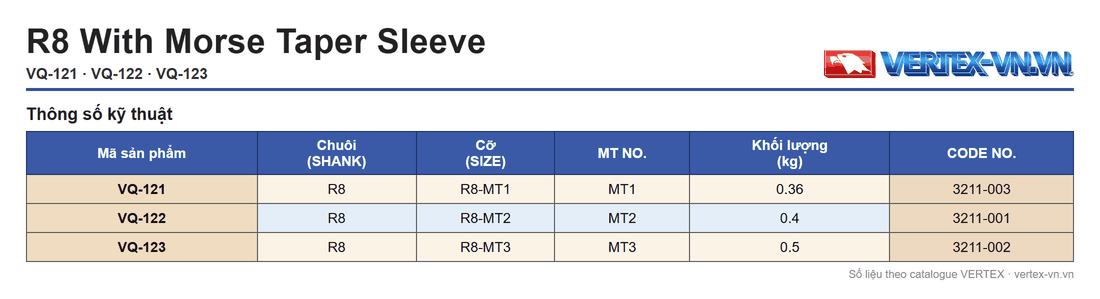

Bảng áo côn R8 sang côn Morse VQ-121, VQ-122, VQ-123
Bảng áo côn R8 sang côn Morse VQ-121, VQ-122, VQ-123

Bạn chọn mã theo cỡ côn Morse cần dùng ở cột MT NO.
