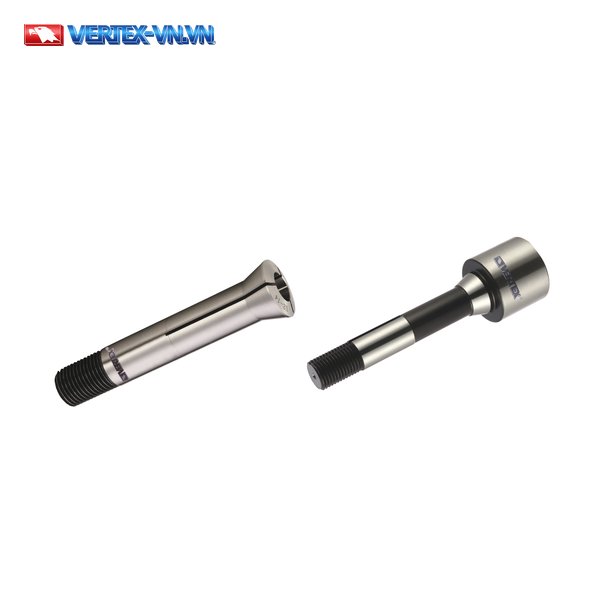

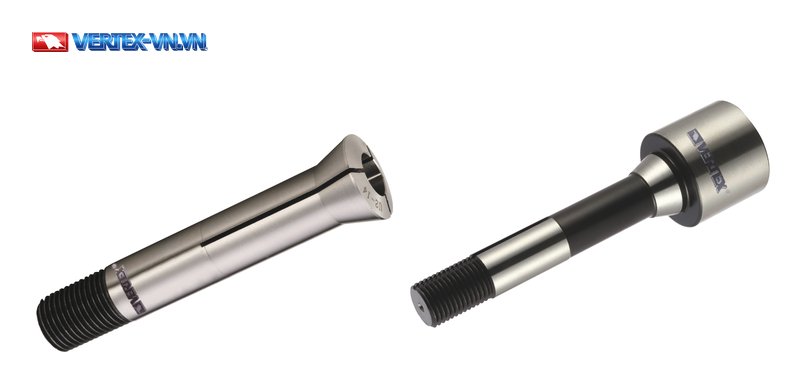

Collet U2 VERTEX là hệ collet mã VE-U2-, gồm hai kiểu NO.1 và NO.2 theo đúng tên in trên catalogue chính hãng VERTEX (Đài Loan). Trên catalogue, NO.1 là collet thân ren với đầu xẻ rãnh, còn NO.2 là collet thân ren nối đầu trụ lớn hơn. Hệ này cung cấp 19 mã hệ mét, cỡ từ Ø1,5 đến Ø25 mm, và 7 mã hệ inch, cỡ từ 1/8″ đến 5/8″, tổng cộng 26 mã, trình bày trong ba bảng: một bảng tóm tắt dải cỡ theo hai hệ đo, và hai bảng mã chi tiết liệt kê từng mã kèm mã đặt hàng CODE NO. VE-U2 là ký hiệu của hệ collet U2, không phải tên gọi khác của một dòng máy nào. Trên vertex-vn.vn có trang máy mài U2 của hãng VERTEX; nội dung dưới đây tập trung vào bảng mã và thông số của chính hệ collet U2.
Thông Số Kỹ Thuật Chung Collet U2
Thông số kỹ thuật của collet U2 được catalogue VERTEX in chung cho cả hai kiểu NO.1 và NO.2, không tách riêng theo từng kiểu. Dòng đặc tính ghi nguyên: L:120, D:28, d:20, G:2.0P, α:17°30′, khối lượng 0,18 kg. Độ chính xác (Accuracy) ghi ±0,02 mm, độ cứng (Hardness) ghi HRC47°.

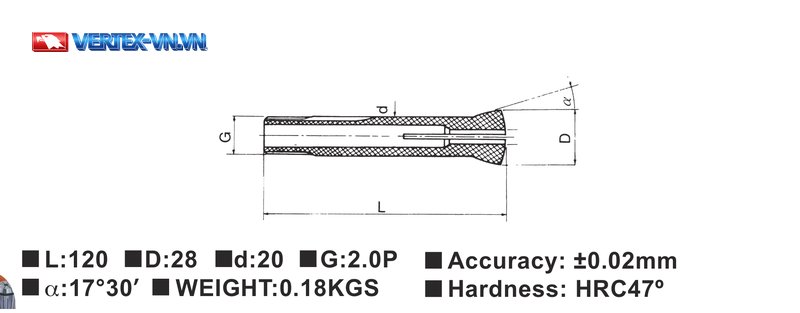

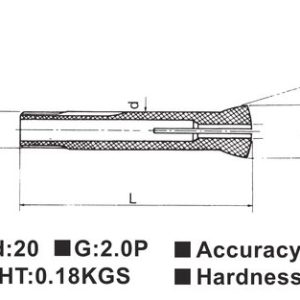

Catalogue in các ký hiệu L, D, d, G, α trên cùng một dòng cho toàn bộ hệ U2. Hình vẽ đi kèm trên catalogue đánh dấu các ký hiệu này trực tiếp trên thân collet U2. Khác với bảng RANGE SIZE ở phần dưới — nơi NO.1 và NO.2 được phân biệt rõ theo cỡ — dòng đặc tính này dùng chung một bộ trị số cho cả hai kiểu.
Bảng Tra Cứu Dải Cỡ Collet U2 (RANGE SIZE)
Theo bảng RANGE SIZE trên catalogue, nhóm NO.1 phủ các cỡ từ Ø1,5 đến Ø16 mm, còn nhóm NO.2 gồm 3 mã Ø18, Ø20 và Ø25 mm; hệ inch có 7 cỡ từ 1/8″ đến 5/8″. Cách chia NO.1/NO.2 này chỉ áp dụng cho hệ mét; bảng dưới đây liệt kê đủ 19 mã hệ mét kèm mã đặt hàng CODE NO. tương ứng.
| Mã sản phẩm | Số lượng | Dải cỡ |
|---|---|---|
| VE-U2-□ | 1 PC | NO.1: Ø1,5, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16 mm · NO.2: Ø18, 20, 25 mm |
| VE-U2-□ | 1 PC | Ø1/8″, 3/16″, 1/4″, 5/16″, 3/8″, 1/2″, 5/8″ |
Bảng Mã Collet U2 Hệ Mét (19 Mã)

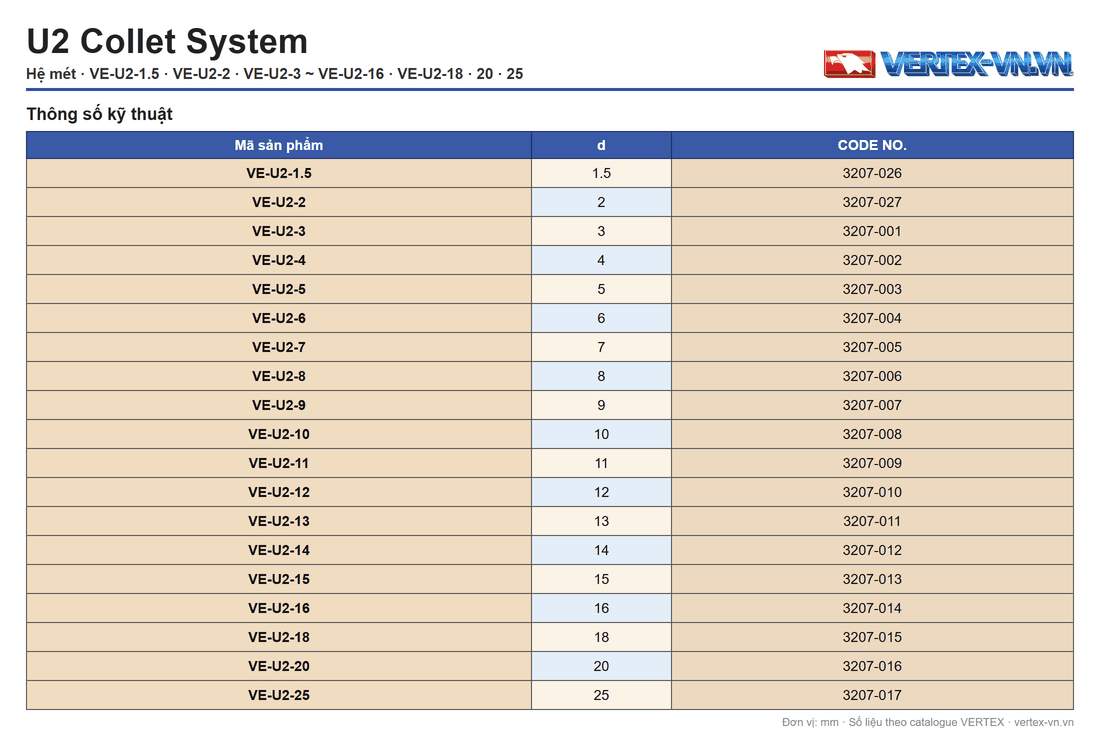

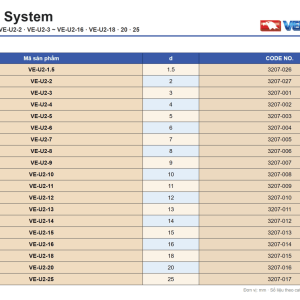

Bảng dưới đây liệt kê đủ 19 mã collet U2 hệ mét kèm mã đặt hàng CODE NO. tương ứng. Từ VE-U2-3 đến VE-U2-16, các mã tăng liên tục theo bước 1 mm (VE-U2-3 ~ VE-U2-16); riêng hai mã VE-U2-1.5 và VE-U2-2 tách riêng ở đầu dãy, còn ba mã VE-U2-18, VE-U2-20 và VE-U2-25 tách riêng ở cuối dãy — dãy mét không liên tục từ Ø1,5 đến Ø25. Theo bảng RANGE SIZE ở trên, các mã từ VE-U2-1.5 đến VE-U2-16 thuộc nhóm NO.1, còn ba mã VE-U2-18, VE-U2-20, VE-U2-25 thuộc nhóm NO.2.
| Mã sản phẩm | d | CODE NO. |
|---|---|---|
| VE-U2-1.5 | 1.5 | 3207-026 |
| VE-U2-2 | 2 | 3207-027 |
| VE-U2-3 | 3 | 3207-001 |
| VE-U2-4 | 4 | 3207-002 |
| VE-U2-5 | 5 | 3207-003 |
| VE-U2-6 | 6 | 3207-004 |
| VE-U2-7 | 7 | 3207-005 |
| VE-U2-8 | 8 | 3207-006 |
| VE-U2-9 | 9 | 3207-007 |
| VE-U2-10 | 10 | 3207-008 |
| VE-U2-11 | 11 | 3207-009 |
| VE-U2-12 | 12 | 3207-010 |
| VE-U2-13 | 13 | 3207-011 |
| VE-U2-14 | 14 | 3207-012 |
| VE-U2-15 | 15 | 3207-013 |
| VE-U2-16 | 16 | 3207-014 |
| VE-U2-18 | 18 | 3207-015 |
| VE-U2-20 | 20 | 3207-016 |
| VE-U2-25 | 25 | 3207-017 |
Bảng Mã Collet U2 Hệ Inch (7 Mã)

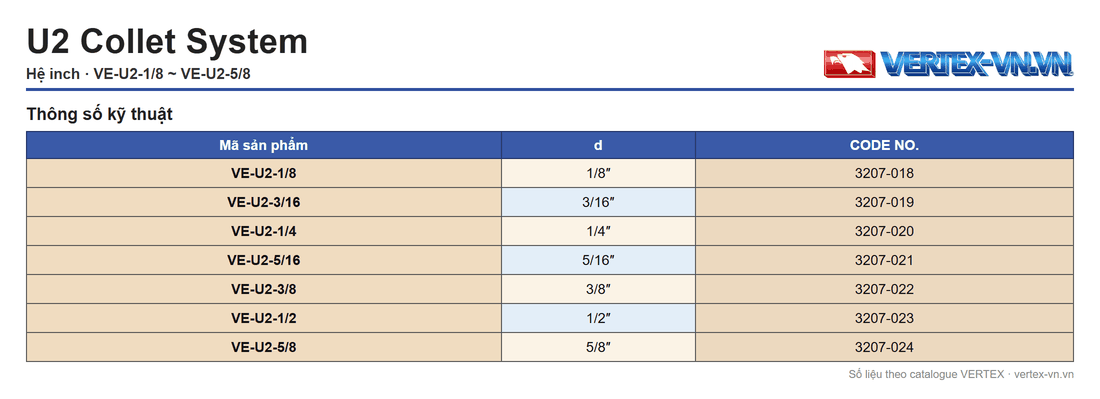

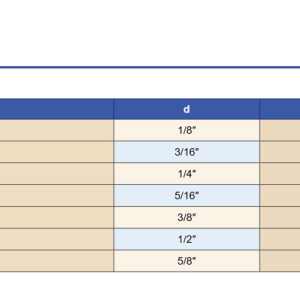

Bảng dưới đây liệt kê đủ 7 mã collet U2 hệ inch (VE-U2-1/8 ~ VE-U2-5/8) kèm mã đặt hàng CODE NO. tương ứng. Catalogue không in phân nhóm NO.1/NO.2 cho dãy inch này — chỉ dãy mét mới được chia theo bảng RANGE SIZE ở trên. Ngoài hệ U2, VERTEX còn có hệ collet 5C với dải cỡ mét và inch riêng.
| Mã sản phẩm | d | CODE NO. |
|---|---|---|
| VE-U2-1/8 | 1/8″ | 3207-018 |
| VE-U2-3/16 | 3/16″ | 3207-019 |
| VE-U2-1/4 | 1/4″ | 3207-020 |
| VE-U2-5/16 | 5/16″ | 3207-021 |
| VE-U2-3/8 | 3/8″ | 3207-022 |
| VE-U2-1/2 | 1/2″ | 3207-023 |
| VE-U2-5/8 | 5/8″ | 3207-024 |
Câu Hỏi Thường Gặp
Collet U2 VERTEX có mấy kiểu?
Hai kiểu. Catalogue VERTEX in tên NO.1 và NO.2 cho hệ collet U2.
Collet U2 hệ mét có bao nhiêu mã, dải cỡ tới đâu?
19 mã, từ Ø1,5 đến Ø25 mm. Nhóm NO.1 gồm 16 mã từ Ø1,5 đến Ø16 mm; nhóm NO.2 gồm 3 mã Ø18, Ø20 và Ø25 mm.
Collet U2 hệ inch có cỡ nào?
7 mã, từ 1/8″ đến 5/8″; catalogue không chia nhóm NO.1/NO.2 cho dãy này. Cụ thể: 1/8″, 3/16″, 1/4″, 5/16″, 3/8″, 1/2″ và 5/8″ — cách phân NO.1/NO.2 chỉ áp dụng cho dãy hệ mét qua bảng RANGE SIZE.
Thông số kỹ thuật collet U2 gồm những gì?
L:120, D:28, d:20, G:2.0P, α:17°30′, khối lượng 0,18 kg, độ chính xác ±0,02 mm và độ cứng HRC47°. Dòng chữ in này áp dụng như nhau dù chọn NO.1 hay NO.2.
Tư Vấn Kỹ Thuật
VERTEX là hãng phụ kiện máy công cụ Đài Loan; liên hệ hotline 0911 066 515 để được tư vấn chọn mã collet U2 kiểu NO.1 hoặc NO.2 và báo giá. Ngoài các mã collet U2 nêu trên, danh mục dụng cụ gá kẹp VERTEX còn có nhiều hệ collet và phụ kiện kẹp khác.
