Đá mài mũi khoan là bánh mài thay thế lắp trên máy mài mũi khoan VERTEX VDG, dùng để mài lại lưỡi cắt mũi khoan đã mòn. VERTEX có hai loại đá theo vật liệu mũi khoan: đá CBN cho mũi khoan thép gió (HSS) và đá SDC (kim cương) cho mũi khoan hợp kim (carbide) — tổng cộng 12 mã, chia theo cỡ hạt (#200, #400, #600) và theo hai dòng máy VDG-13A và VDG-25/VDG-30.
Bài này tổng hợp đầy đủ đá mài mũi khoan VERTEX: bảng model, cách chọn loại đá theo vật liệu mũi khoan, chọn cỡ hạt theo độ tinh cần mài, chọn đúng kích thước đá theo máy, kèm hướng dẫn thay đá và vệ sinh máy mài VDG-13A, VDG-25, VDG-30. Nam Dương là nhà phân phối chính hãng VERTEX (Đài Loan) tại Việt Nam.
Đá Mài Mũi Khoan Là Gì, Dùng Cho Máy Nào?
Đá mài mũi khoan là bánh mài (grind wheel) gắn trên máy mài mũi khoan VERTEX VDG để phục hồi lưỡi cắt cho mũi khoan mòn, thay vì phải mua mũi khoan mới. Máy VDG quay bánh mài ở tốc độ 4500 vòng/phút để mài lại chóp mũi khoan theo góc 90°–140°; theo catalogue VERTEX, một bánh mài dùng được khoảng 1500 lần mài.
Đá mài mũi khoan là vật tư tiêu hao — mòn dần và cần thay, trong khi máy VDG dùng lâu dài. VERTEX chia đá theo vật liệu mũi khoan: CBN cho mũi khoan thép gió (HSS) và SDC/kim cương cho mũi khoan hợp kim (carbide, kể cả mũi khoan tâm carbide NC spot drill).

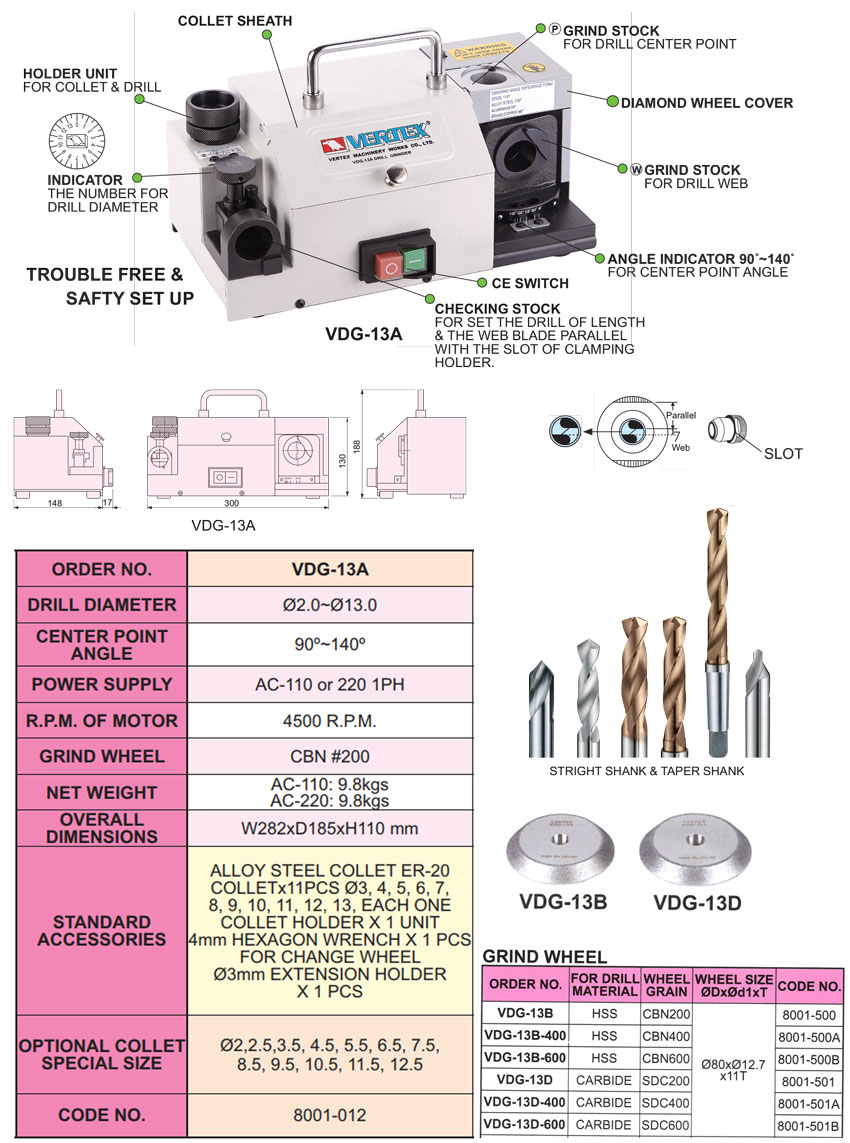

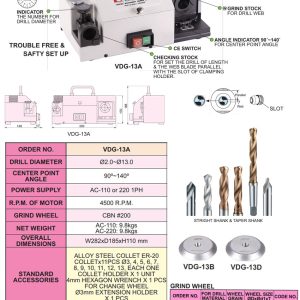

Bánh mài này lắp cho máy mài mũi khoan VERTEX VDG — xem chi tiết máy tại trang sản phẩm máy. Bảng đầy đủ 12 mã đá mài ở ngay dưới đây.
Bảng Đầy Đủ Đá Mài Mũi Khoan VERTEX VDG (12 Mã)
Bảng dưới đây tổng hợp toàn bộ đá mài mũi khoan VERTEX theo catalogue mới nhất — gồm cả đá CBN (cho mũi HSS) và đá SDC (cho mũi carbide), ở ba cỡ hạt #200, #400, #600.
Đá cho máy VDG-13A — kích thước Ø80 × Ø12.7 × 11T
| Mã | Vật liệu mũi khoan | Cỡ hạt | Mã hàng |
|---|---|---|---|
| VDG-13B | HSS (thép gió) | CBN #200 | 8001-500 |
| VDG-13B-400 | HSS | CBN #400 | 8001-500A |
| VDG-13B-600 | HSS | CBN #600 | 8001-500B |
| VDG-13D | Hợp kim (carbide) | SDC #200 | 8001-501 |
| VDG-13D-400 | Hợp kim | SDC #400 | 8001-501A |
| VDG-13D-600 | Hợp kim | SDC #600 | 8001-501B |
Đá cho máy VDG-25 / VDG-30 — kích thước Ø106 × Ø15.875 × 17T
| Mã | Vật liệu mũi khoan | Cỡ hạt | Mã hàng |
|---|---|---|---|
| VDG-25B | HSS | CBN #200 | 8001-504 |
| VDG-25B-400 | HSS | CBN #400 | 8001-504A |
| VDG-25B-600 | HSS | CBN #600 | 8001-504B |
| VDG-25D | Hợp kim | SDC #200 | 8001-505 |
| VDG-25D-400 | Hợp kim | SDC #400 | 8001-505A |
| VDG-25D-600 | Hợp kim | SDC #600 | 8001-505B |
Ký hiệu mã đọc theo quy tắc: B = đá CBN (cho mài mũi khoan thép gió HSS), D = đá SDC/kim cương (cho mài mũi khoan hợp kim carbide); số 13 cho máy VDG-13A, 25 cho máy VDG-25/VDG-30; hậu tố -400 / -600 là cỡ hạt mịn hơn (mã không hậu tố là #200). Giá bán liên hệ Nam Dương để được báo giá và giao hàng sớm nhất.
Chọn Đá CBN Hay SDC Theo Vật Liệu Mũi Khoan?
Bạn chọn loại đá theo vật liệu mũi khoan cần mài: mũi khoan thép gió (HSS) dùng đá CBN, còn mũi khoan hợp kim (carbide) dùng đá SDC (kim cương). Dùng sai loại đá sẽ làm mòn đá nhanh và mài không đạt lưỡi cắt.

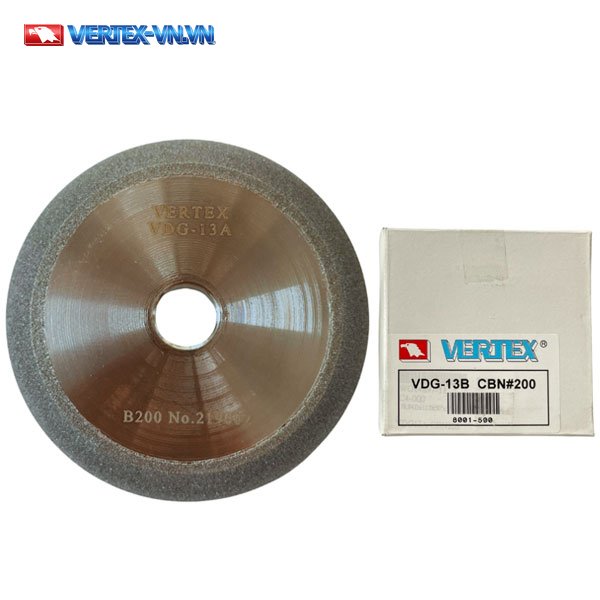

- CBN (Cubic Boron Nitride) — cứng thứ hai sau kim cương, chịu nhiệt cao, không phản ứng với sắt khi mài; phù hợp mũi khoan thép gió HSS. Ứng với các mã có chữ B (VDG-13B, VDG-25B và các cỡ hạt).

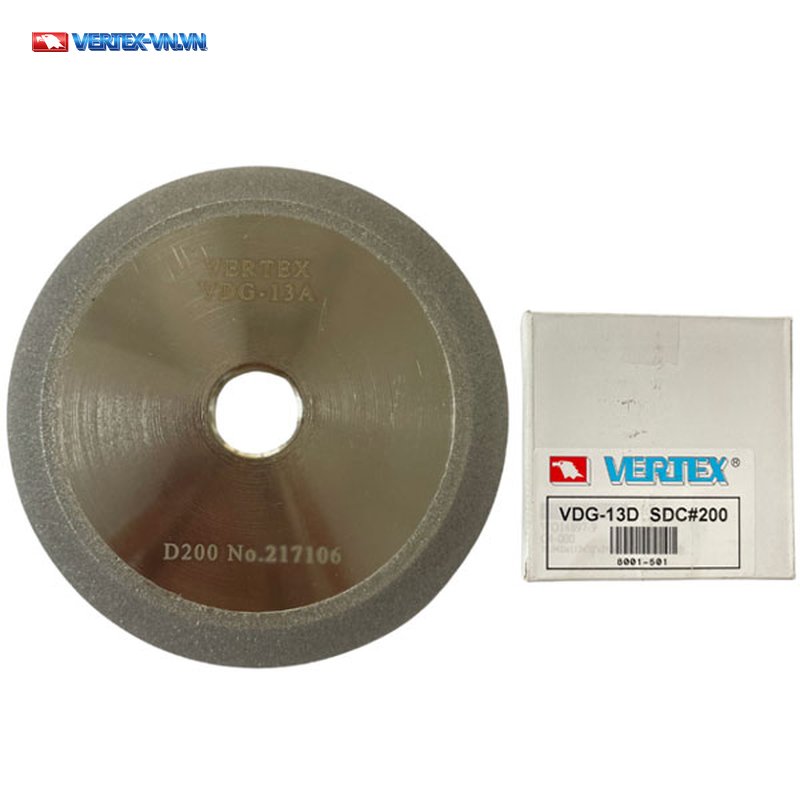

- SDC (Synthetic Diamond, kim cương tổng hợp) — cứng nhất, mài được vật liệu siêu cứng như carbide. Ứng với các mã có chữ D (VDG-13D, VDG-25D và các cỡ hạt).
Nếu xưởng bạn chuyên mài mũi khoan hợp kim, xem chi tiết dòng đá kim cương tại bài đá mài mũi khoan hợp kim. Nếu dùng cả mũi HSS lẫn carbide, nên trang bị cả đá CBN và đá SDC tương ứng.
Chọn Cỡ Hạt Đá #200, #400 Hay #600?
Bạn chọn cỡ hạt theo độ tinh của lưỡi cắt cần đạt: cỡ hạt càng lớn thì hạt mài càng mịn, cho bề mặt lưỡi cắt càng nhẵn.
- #200 — hạt thô, mài nhanh, phù hợp mài phá lượng lớn hoặc mũi khoan mòn nhiều; đây là cỡ hạt tiêu chuẩn đi kèm máy.
- #400 — hạt trung bình, cân bằng giữa tốc độ mài và độ tinh.
- #600 — hạt mịn, cho lưỡi cắt nhẵn, phù hợp gia công yêu cầu độ chính xác và bề mặt lỗ khoan cao.
Với đa số nhu cầu mài mũi khoan thông thường, cỡ hạt #200 đi kèm máy là đủ dùng; khi cần lưỡi cắt mịn hơn cho gia công tinh, bạn chọn thêm cỡ #400 hoặc #600 cùng loại đá.
Chọn Đúng Kích Thước Đá Theo Máy VDG-13A, VDG-25 Và VDG-30
Hai dòng máy VDG dùng hai kích thước đá khác nhau, không lắp lẫn được:
- Máy VDG-13A (mài mũi khoan Ø2.0–Ø13.0 mm) dùng đá Ø80 × Ø12.7 × 11T — các mã VDG-13B/VDG-13D (và cỡ hạt).
- Máy VDG-25 và VDG-30 (mài mũi khoan Ø8–Ø30 mm) dùng đá Ø106 × Ø15.875 × 17T — các mã VDG-25B/VDG-25D (và cỡ hạt). VDG-30 dùng chung đá với VDG-25.
Khi đặt hàng, bạn báo model máy + vật liệu mũi khoan + cỡ hạt mong muốn, Nam Dương sẽ xác nhận đúng mã. Kích thước đá (ØD × Ød1 × T) là đường kính ngoài × đường kính lỗ trục × bề dày.
Hướng Dẫn Thay Đá Mài Và Vệ Sinh Máy Mài Mũi Khoan VDG
Máy mài mũi khoan VDG được thiết kế thay đá đơn giản bằng cờ lê lục giác đi kèm máy (4 mm cho VDG-13A, 5 mm cho VDG-25/VDG-30). Quy trình thay đá cơ bản như sau:
- Tắt máy và rút nguồn điện trước khi thao tác — đây là bước an toàn bắt buộc.
- Tháo nắp che đá (diamond wheel cover) ở phần đầu mài của máy.
- Nới trục giữ đá bằng cờ lê lục giác đi kèm (4 mm hoặc 5 mm tùy máy), tháo đá cũ đã mòn ra.
- Lắp đá mới đúng mã (đúng kích thước Ø80 hoặc Ø106 theo máy, đúng loại CBN/SDC theo vật liệu mũi khoan), siết chặt trục giữ đá.
- Lắp lại nắp che đá, cấp nguồn và chạy thử không tải để kiểm tra đá quay êm, không rung.
Các bước thao tác chi tiết (lực siết, chiều lắp) bạn tham khảo tài liệu hướng dẫn sử dụng đi kèm máy [cần bổ sung].
Vệ sinh và bảo dưỡng máy VDG giúp máy bền và mài chính xác:
- Sau mỗi ca mài, dùng chổi hoặc khí nén thổi sạch bột mài, mạt kim loại bám trên đá, holder unit và khu vực đầu mài.
- Lau sạch collet và holder trước khi kẹp mũi khoan để tránh sai lệch tâm khi mài.
- Không để bột mài, dung dịch tích tụ trong khay và các khe của máy; giữ máy khô ráo.
- Khi đá mòn không đều hoặc mài không còn sắc, thay đá mới đúng mã theo hướng dẫn trên.
Vệ sinh định kỳ và thay đá đúng lúc giúp giữ độ chính xác ±0.05 mm của máy VDG theo công bố của VERTEX.
Hãy xem thêm video hướng dẫn cụ thể từng bước trên kênh Youtube NAMDUONGTOOL của chúng tôi như sau:
Câu Hỏi Thường Gặp Về Đá Mài Mũi Khoan VERTEX
Đá mài mũi khoan VERTEX có mấy loại?
Có hai loại theo vật liệu mũi khoan: đá CBN cho mũi khoan thép gió (HSS) và đá SDC/kim cương cho mũi khoan hợp kim (carbide). Mỗi loại có 3 cỡ hạt (#200, #400, #600) và 2 kích thước theo máy VDG-13A hoặc VDG-25/30 — tổng 12 mã.
Mũi khoan hợp kim (carbide) dùng đá mài nào?
Mũi khoan hợp kim dùng đá SDC (kim cương) — các mã có chữ D (VDG-13D, VDG-25D và cỡ hạt). Không dùng đá CBN cho mũi khoan carbide. Xem chi tiết ở bài đá mài mũi khoan hợp kim.
Cỡ hạt #200, #400, #600 khác nhau thế nào?
Số càng lớn thì hạt mài càng mịn: #200 mài nhanh/thô, #400 trung bình, #600 mài tinh cho lưỡi cắt nhẵn. Cỡ #200 đi kèm máy đủ dùng cho nhu cầu thông thường.
Máy VDG-13A và VDG-25 dùng chung đá mài được không?
Không — hai máy dùng hai kích thước đá khác nhau. VDG-13A dùng đá Ø80 × Ø12.7 × 11T, VDG-25/VDG-30 dùng đá Ø106 × Ø15.875 × 17T, không lắp lẫn được.
Thay đá mài trên máy VDG có khó không?
Không khó — thay bằng cờ lê lục giác đi kèm máy (4 mm cho VDG-13A, 5 mm cho VDG-25/30). Tắt nguồn, tháo nắp che đá, nới trục, thay đá mới đúng mã, siết lại và chạy thử không tải.
Mua Đá Mài Mũi Khoan VERTEX Chính Hãng Tại Nam Dương
Nam Dương là nhà phân phối chính hãng VERTEX (Đài Loan) tại Việt Nam, hoạt động từ năm 2011, cung cấp đầy đủ 12 mã đá mài mũi khoan CBN và SDC cùng máy mài mũi khoan VDG và phụ tùng đồng bộ.
Khi mua tại Nam Dương, bạn nhận được:
- Đá mài chính hãng VERTEX, đúng loại (CBN/SDC), đúng cỡ hạt và đúng kích thước theo máy VDG-13A, VDG-25, VDG-30.
- Tư vấn kỹ thuật chọn đá theo vật liệu mũi khoan (HSS hay carbide) và độ tinh mài cần đạt, tránh mua nhầm.
- Hỗ trợ xác định model máy và mã đá qua hotline trước khi đặt hàng.
Giá bán: [liên hệ để được báo giá sớm nhất].
Thông tin liên hệ:
- Trụ sở: Số 12 ngõ 22 Phạm Thận Duật, phường Phú Diễn, TP Hà Nội.
- Giấy phép kinh doanh: 0105373217 (Sở KH&ĐT Hà Nội).
- Hotline: 0911 066 515
- Email: sale@namduongtool.com
Bạn gọi hotline 0911 066 515 hoặc email sale@namduongtool.com để được tư vấn chọn đúng đá mài mũi khoan cho máy VDG của xưởng.
