Đá mài mũi khoan hợp kim là bánh mài kim cương tổng hợp SDC dùng để mài lại lưỡi cắt của mũi khoan hợp kim (carbide) đã mòn trên máy mài mũi khoan VERTEX VDG. Dòng đá SDC có 6 mã — VDG-13D, VDG-13D-400, VDG-13D-600 (cho máy VDG-13A) và VDG-25D, VDG-25D-400, VDG-25D-600 (cho máy VDG-25/VDG-30) — chia theo cỡ hạt #200, #400, #600.
Bài này tập trung vào đá mài cho mũi khoan hợp kim (carbide): bảng model SDC, vì sao carbide bắt buộc dùng đá kim cương, cách chọn cỡ hạt và kích thước đá theo máy, kèm hướng dẫn thay đá và vệ sinh máy VDG. Nếu mũi khoan của bạn là thép gió (HSS), xem bài đá mài mũi khoan (gồm cả đá CBN). Nam Dương là nhà phân phối chính hãng VERTEX (Đài Loan).
Đá Mài Mũi Khoan Hợp Kim SDC Là Gì, Dùng Cho Máy Nào?
Đá mài mũi khoan hợp kim là bánh mài thay thế bằng kim cương tổng hợp SDC, lắp trên máy mài mũi khoan VERTEX VDG để phục hồi lưỡi cắt cho mũi khoan hợp kim cứng (carbide) đã mòn. Máy VDG quay đá ở 4500 vòng/phút, mài lại chóp mũi khoan theo góc 90°–140°; mài được cả mũi khoan carbide và mũi khoan tâm carbide (NC spot drill).
SDC (Synthetic Diamond — kim cương tổng hợp) là vật liệu mài cứng nhất, dùng riêng cho vật liệu siêu cứng như carbide. Đá mài là vật tư tiêu hao — mòn dần theo số lần mài và cần thay, trong khi máy dùng lâu dài.
Bánh mài này lắp cho máy mài mũi khoan VERTEX VDG — xem chi tiết máy tại trang sản phẩm máy. Bảng đầy đủ 6 mã đá SDC ở ngay dưới đây.
Bảng Đá Mài Mũi Khoan Hợp Kim SDC (6 Mã)
Bảng dưới đây tổng hợp toàn bộ đá mài kim cương SDC cho mũi khoan hợp kim, theo hai dòng máy và ba cỡ hạt.
| Mã | Cỡ hạt | Máy tương thích | Kích thước đá | Mã hàng |
|---|---|---|---|---|

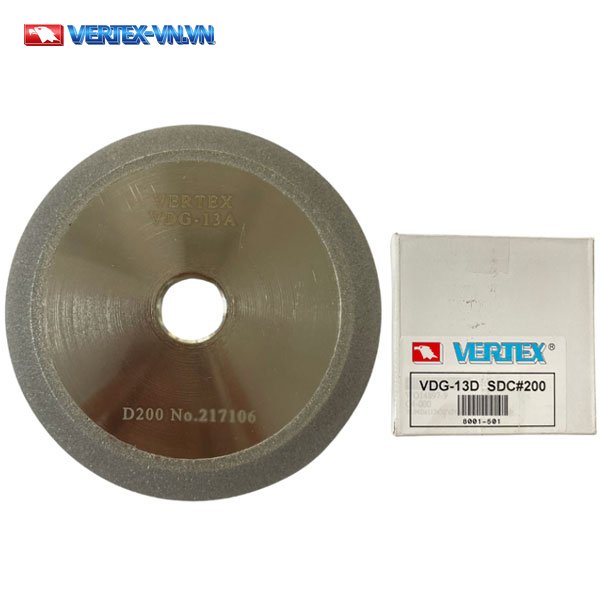

| VDG-13D | SDC #200 | VDG-13A | Ø80 × Ø12.7 × 11T | 8001-501 |
| VDG-13D-400 | SDC #400 | VDG-13A | Ø80 × Ø12.7 × 11T | 8001-501A |
| VDG-13D-600 | SDC #600 | VDG-13A | Ø80 × Ø12.7 × 11T | 8001-501B |

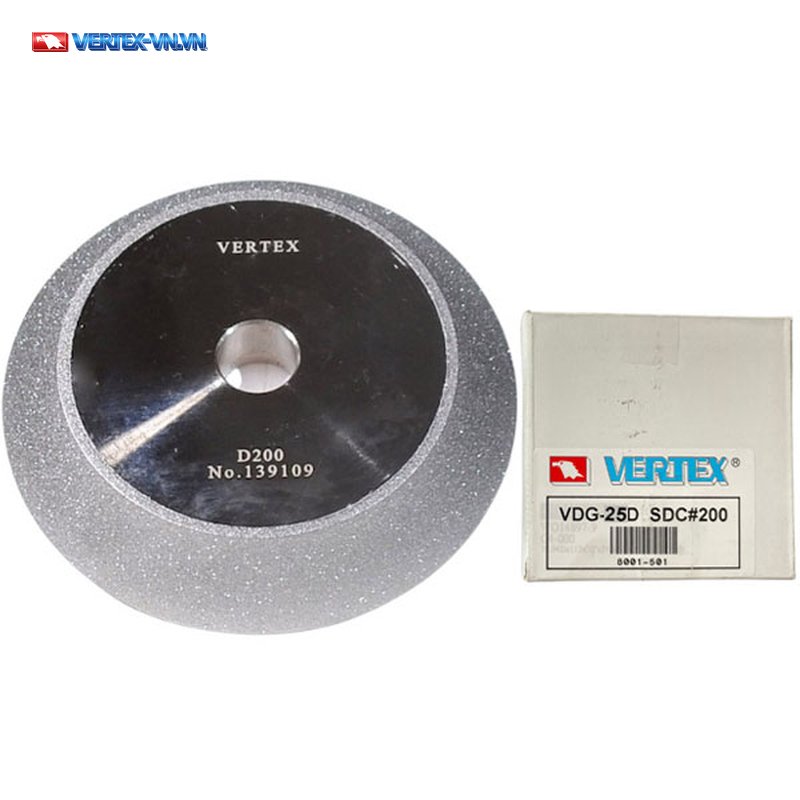

| VDG-25D | SDC #200 | VDG-25 / VDG-30 | Ø106 × Ø15.875 × 17T | 8001-505 |
| VDG-25D-400 | SDC #400 | VDG-25 / VDG-30 | Ø106 × Ø15.875 × 17T | 8001-505A |
| VDG-25D-600 | SDC #600 | VDG-25 / VDG-30 | Ø106 × Ø15.875 × 17T | 8001-505B |
Ký hiệu mã: chữ D = đá SDC/kim cương (cho mũi carbide); số 13 cho máy VDG-13A, 25 cho máy VDG-25/VDG-30; hậu tố -400 / -600 là cỡ hạt mịn hơn (#200 là mã không hậu tố). Giá bán liên hệ Nam Dương để được báo giá và giao hàng sớm nhất.
Vì Sao Mũi Khoan Hợp Kim Phải Dùng Đá Mài Kim Cương SDC?
Mũi khoan hợp kim (carbide) cần mài bằng đá kim cương SDC vì carbide là vật liệu siêu cứng, chỉ có hạt mài kim cương mới đủ cứng để cắt gọt và phục hồi lưỡi cắt hiệu quả. Dùng đá CBN (loại dành cho thép gió) để mài carbide sẽ làm mòn đá nhanh, mài không đạt và tốn chi phí thay đá.
- SDC (kim cương tổng hợp) — độ cứng cao nhất, mài được carbide; đây là loại đá đúng cho mũi khoan hợp kim.
- CBN — cứng thứ hai sau kim cương, chuyên mài thép gió HSS, không phù hợp mũi khoan carbide.
Vì vậy nếu mũi khoan của bạn là thép gió HSS, hãy dùng đá CBN — xem bài đá mài mũi khoan tổng hợp cả hai loại. Chọn đúng loại đá theo vật liệu mũi khoan là điều kiện quan trọng nhất để mài hiệu quả.
Chọn Cỡ Hạt SDC #200, #400 Hay #600?
Bạn chọn cỡ hạt theo độ tinh của lưỡi cắt cần đạt — số càng lớn thì hạt kim cương càng mịn:
- #200 — hạt thô, mài nhanh, phù hợp mũi khoan carbide mòn nhiều hoặc mài phá; là cỡ tiêu chuẩn đi kèm máy.
- #400 — hạt trung bình, cân bằng tốc độ mài và độ tinh.
- #600 — hạt mịn, cho lưỡi cắt carbide nhẵn, phù hợp gia công tinh yêu cầu bề mặt lỗ khoan cao.
Với mài carbide thông thường, cỡ #200 là đủ; khi cần lưỡi cắt mịn cho gia công chính xác, chọn thêm cỡ #400 hoặc #600.
Chọn Đúng Kích Thước Đá SDC Theo Máy VDG-13A, VDG-25 Và VDG-30
Hai dòng máy dùng hai kích thước đá SDC khác nhau, không lắp lẫn:
- Máy VDG-13A (mài Ø2.0–Ø13.0 mm) dùng đá Ø80 × Ø12.7 × 11T — các mã VDG-13D (và cỡ hạt).
- Máy VDG-25 và VDG-30 (mài Ø8–Ø30 mm) dùng đá Ø106 × Ø15.875 × 17T — các mã VDG-25D (và cỡ hạt). VDG-30 dùng chung đá với VDG-25.
Khi đặt hàng, bạn báo model máy VDG + cỡ hạt, Nam Dương xác nhận đúng mã đá SDC cần dùng.
Hướng Dẫn Thay Đá Mài Và Vệ Sinh Máy Mài Mũi Khoan VDG
Máy mài mũi khoan VDG thay đá bằng cờ lê lục giác đi kèm (4 mm cho VDG-13A, 5 mm cho VDG-25/VDG-30). Quy trình thay đá SDC cơ bản:
- Tắt máy và rút nguồn điện trước khi thao tác.
- Tháo nắp che đá (diamond wheel cover) ở đầu mài.
- Nới trục giữ đá bằng cờ lê lục giác đi kèm, tháo đá cũ.
- Lắp đá SDC mới đúng mã (đúng kích thước Ø80 hoặc Ø106 theo máy), siết chặt trục.
- Lắp lại nắp che đá, cấp nguồn và chạy thử không tải kiểm tra đá quay êm.
Các bước chi tiết (lực siết, chiều lắp) tham khảo tài liệu hướng dẫn đi kèm máy [cần bổ sung].
Vệ sinh và bảo dưỡng máy VDG:
- Sau mỗi ca mài, thổi khí nén/quét sạch bột mài kim cương và mạt carbide trên đá, holder và khu vực đầu mài.
- Lau sạch collet và holder trước khi kẹp mũi khoan để mài đúng tâm.
- Không để bột mài, dung dịch tích tụ trong khay và khe máy; giữ máy khô ráo.
- Thay đá SDC mới đúng mã khi đá mòn không đều hoặc mài không còn sắc.
Vệ sinh định kỳ và thay đá đúng lúc giúp giữ độ chính xác ±0.05 mm của máy VDG.
Hãy xem thêm video hướng dẫn cụ thể từng bước trên kênh Youtube NAMDUONGTOOL của chúng tôi như sau:
Câu Hỏi Thường Gặp Về Đá Mài Mũi Khoan Hợp Kim SDC
Đá mài mũi khoan hợp kim là loại đá nào?
Là đá kim cương tổng hợp SDC — 6 mã (VDG-13D, VDG-25D và các cỡ hạt #200/#400/#600), dùng riêng để mài mũi khoan hợp kim (carbide) trên máy mài mũi khoan VERTEX VDG.
Có dùng đá CBN để mài mũi khoan hợp kim được không?
Không nên — mũi khoan hợp kim cần đá kim cương SDC, không dùng CBN. CBN chỉ phù hợp mài mũi khoan thép gió HSS; dùng CBN mài carbide sẽ mòn đá nhanh và mài không đạt.
Cỡ hạt SDC #200, #400, #600 khác nhau thế nào?
Số càng lớn thì hạt kim cương càng mịn: #200 mài nhanh/thô, #400 trung bình, #600 mài tinh cho lưỡi cắt carbide nhẵn.
Máy VDG-30 dùng đá SDC mã nào?
Máy VDG-30 dùng đá SDC mã VDG-25D (và cỡ hạt -400/-600), giống VDG-25 vì hai máy cùng dùng đá Ø106 × Ø15.875 × 17T.
Thay đá SDC trên máy VDG có khó không?
Không khó — thay bằng cờ lê lục giác đi kèm máy (4 mm cho VDG-13A, 5 mm cho VDG-25/30). Tắt nguồn, tháo nắp che đá, nới trục, lắp đá SDC mới đúng mã, siết lại và chạy thử không tải.
Mua Đá Mài Mũi Khoan Hợp Kim SDC VERTEX Chính Hãng Tại Nam Dương
Nam Dương là nhà phân phối chính hãng VERTEX (Đài Loan) tại Việt Nam, hoạt động từ năm 2011, cung cấp đầy đủ 6 mã đá mài kim cương SDC cùng máy mài mũi khoan VDG và phụ tùng đồng bộ.
Khi mua tại Nam Dương, bạn nhận được:
- Đá SDC chính hãng VERTEX, đúng mã theo máy (VDG-13A, VDG-25, VDG-30) và đúng cỡ hạt.
- Tư vấn kỹ thuật chọn đúng loại đá theo vật liệu mũi khoan (SDC cho carbide, CBN cho HSS) để tránh mua nhầm.
- Hỗ trợ xác định model máy và mã đá qua hotline trước khi đặt hàng.
Giá bán: [liên hệ].
Thông tin liên hệ:
- Trụ sở: Số 12 ngõ 22 Phạm Thận Duật, phường Phú Diễn, TP Hà Nội.
- Giấy phép kinh doanh: 0105373217 (Sở KH&ĐT Hà Nội).
- Hotline: 0911 066 515
- Email: sale@namduongtool.com
Bạn gọi hotline 0911 066 515 hoặc email sale@namduongtool.com để được tư vấn chọn đúng đá mài kim cương SDC cho máy mài mũi khoan VDG của xưởng.
