Đầu phay vuông góc VERTEX là phụ kiện lắp lên trục chính hoặc nòng máy phay để chuyển sang gia công ngang, gồm ba dòng: RAER (NC Right Angle Head) và UAER (NC Universal Angular Head) dùng trên trung tâm gia công chuôi BT40, BT50, SK40, SK50; VRA dùng trên máy phay đứng nòng R-8, NT30, NT40. VERTEX cung cấp tổng cộng 17 mã cho ba dòng này: 4 mã RAER32, 4 mã UAER25 và 3 mã VRA cùng 6 arbor gá dao đi kèm. Trước khi đi vào từng dòng, bạn nên nắm sự khác nhau tổng quan giữa RAER, UAER và VRA.
Ba Dòng Đầu Phay Vuông Góc VERTEX: RAER, UAER, VRA Khác Nhau Thế Nào?
VERTEX làm ba dòng đầu phay vuông góc, phân biệt theo loại máy lắp và theo chuôi hoặc nòng trục chính.
| Dòng sản phẩm | Lắp trên | Chuôi/nòng | Dải kẹp | Tốc độ tối đa |
|---|---|---|---|---|
| RAER (NC Right Angle Head) | Trung tâm gia công | Chuôi BT40, BT50, SK40, SK50 | Ø2–20 | 3000 vòng/phút |
| UAER (NC Universal Angular Head) | Trung tâm gia công | Chuôi BT40, BT50, SK40, SK50 | Ø2–16, chỉnh góc 0°–90° | 3000 vòng/phút |
| VRA (Right Angle Head) | Máy phay đứng | Nòng R-8, NT30, NT40 | — | 2000 vòng/phút |
Dòng đầu tiên, VRA, lắp trực tiếp lên nòng máy phay đứng theo đường kính nòng của từng máy.

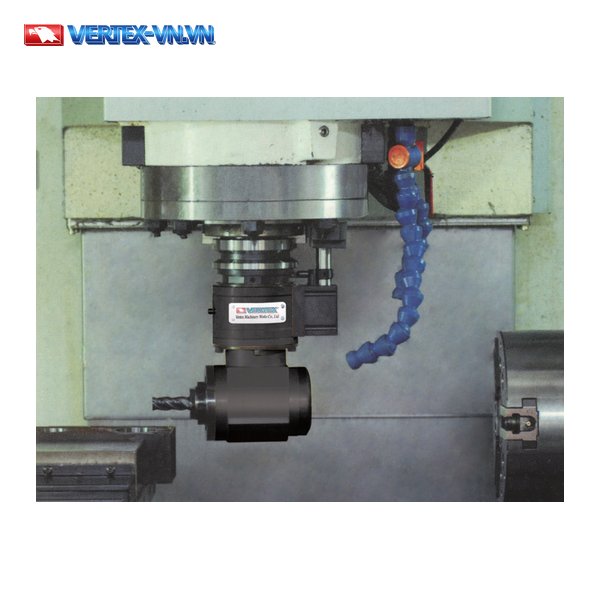

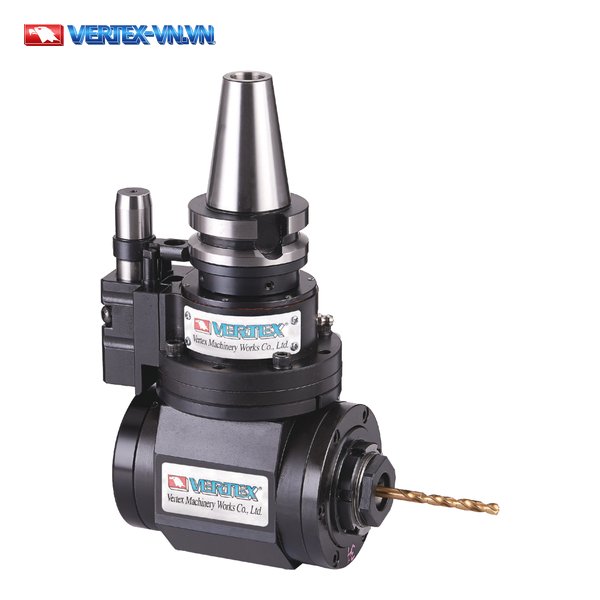

NC Right Angle Head RAER – Đầu Phay Vuông Góc Cho Trung Tâm Gia Công Chuôi BT/SK
RAER là NC Right Angle Head dùng trên trung tâm gia công, chuyển máy đứng sang gia công ngang cho các nguyên công cắt nhẹ. Đây là dòng mới của VERTEX, mang tên đầy đủ NC Right Angle Head – High Precision.
Tính Năng Và Lưu Ý Khi Dùng RAER
RAER dùng cho các nguyên công cắt nhẹ như phay mặt, khoan, ta rô và gia công bề mặt trong, dùng được với bộ thay dao tự động. Cụ thể:
- Cắt nhẹ: phay mặt, khoan, ta rô, gia công bề mặt trong.
- Dùng được với bộ thay dao tự động (ATC).
- Dùng chuôi BT tiêu chuẩn và collet ER32.
- Hệ kẹp collet tích hợp bên trong.
- Thân chính xác, cứng vững.
- Tỉ số truyền 1:1, tốc độ tối đa 3000 vòng/phút, dải kẹp Ø2–20.
- Chỉnh tự do then dẫn động và chốt định vị.
- Thiết kế gọn, ít vướng; kèm cờ lê chuyên dụng.
- Lưu ý: bạn nên kiểm tra với VERTEX và nhà sản xuất máy về quy cách lắp và vít rút trước khi lắp.
- Cảnh báo an toàn: trục chính máy và đầu góc quay ngược chiều nhau — khi dùng, bạn phải cho trục chính máy quay chiều ngược.
Bốn mã RAER32 phân biệt theo chuôi lắp và khối lượng, được liệt kê trong bảng dưới đây.

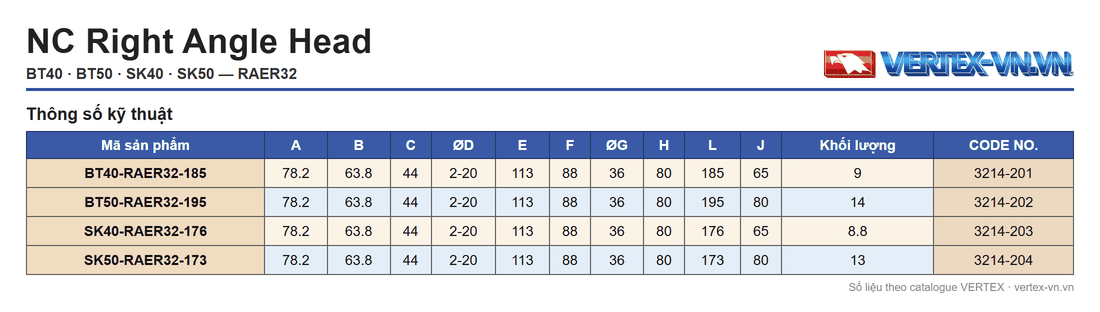

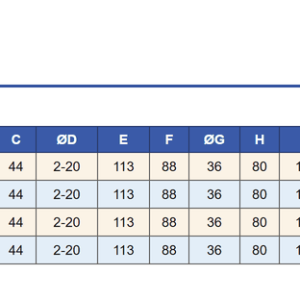

Bảng Thông Số 4 Mã RAER32

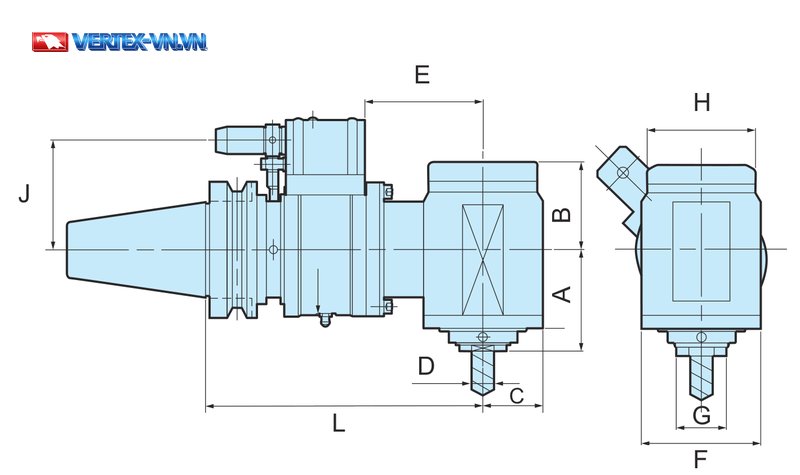

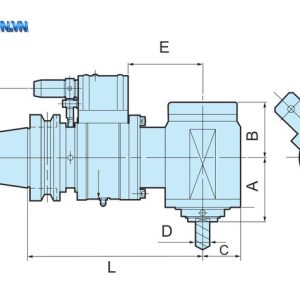

Các ký hiệu A, B, C, ØD, E, F, ØG, H, L, J trong bảng dưới ghi theo bản vẽ catalogue sau:
Bốn mã RAER32 dùng chung dải kẹp Ø2-20 và tốc độ tối đa 3000 vòng/phút, khác nhau ở chuôi lắp và khối lượng.
| Mã sản phẩm | A | B | C | ØD | E | F | ØG | H | L | J | Khối lượng | CODE NO. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BT40-RAER32-185 | 78.2 | 63.8 | 44 | 2-20 | 113 | 88 | 36 | 80 | 185 | 65 | 9 | 3214-201 |
| BT50-RAER32-195 | 78.2 | 63.8 | 44 | 2-20 | 113 | 88 | 36 | 80 | 195 | 80 | 14 | 3214-202 |
| SK40-RAER32-176 | 78.2 | 63.8 | 44 | 2-20 | 113 | 88 | 36 | 80 | 176 | 65 | 8.8 | 3214-203 |
| SK50-RAER32-173 | 78.2 | 63.8 | 44 | 2-20 | 113 | 88 | 36 | 80 | 173 | 80 | 13 | 3214-204 |
Cột A, B, C, ØD, E, F, ØG, H có cùng giá trị ở cả bốn mã. Cột L khác nhau theo từng mã và trùng với số cuối trong tên mã (185, 195, 176, 173). Cột J cũng khác nhau: 65 ở mã chuôi BT40 và SK40, 80 ở mã chuôi BT50 và SK50.
Khi cần cắt góc đặc biệt ngoài góc vuông cố định, VERTEX có dòng NC Universal Angular Head UAER chỉnh được góc từ 0 đến 90 độ.

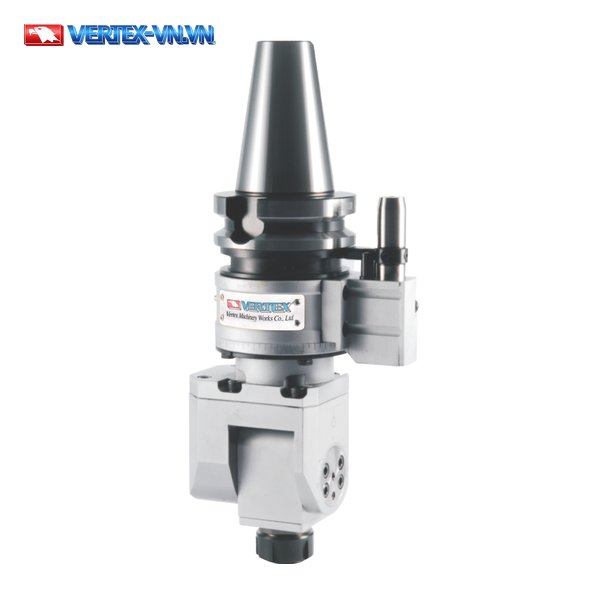

NC Universal Angular Head UAER – Đầu Phay Góc Vạn Năng Xoay 360°, Chỉnh 0°–90°
UAER là NC Universal Angular Head xoay được 360 độ và chỉnh góc từ 0 đến 90 độ theo vạch chia 2 độ, dùng trên trung tâm gia công chuôi BT hoặc SK. Đầu góc có dải kẹp Ø2–16, tốc độ tối đa 3000 vòng/phút, tỉ số truyền 1:1, dùng chuôi BT tiêu chuẩn và collet ER32 với hệ kẹp collet tích hợp bên trong. UAER không cần thuê kỹ sư chuyên trách để vận hành, và có cùng cảnh báo an toàn về chiều quay ngược như RAER: trục chính máy và đầu góc quay ngược chiều nhau, khi dùng phải cho trục chính máy quay chiều ngược.

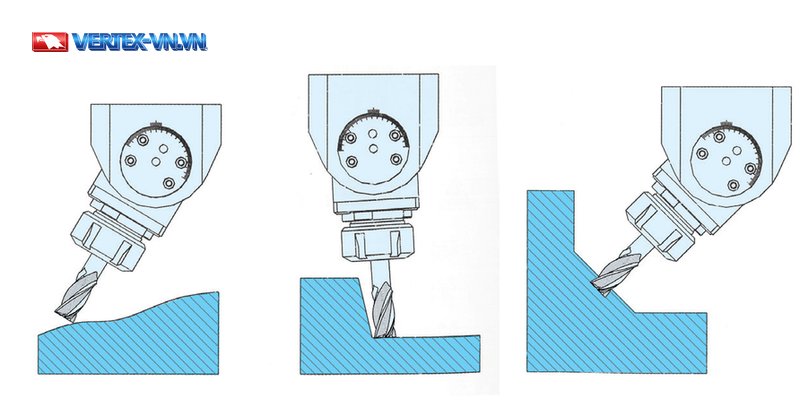

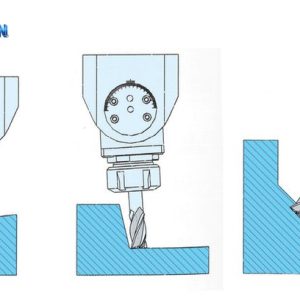

3 Kiểu Gia Công Bằng UAER
UAER xoay 360 độ và chỉnh góc 0-90 độ, thực hiện được ba kiểu gia công:
- Gia công biên dạng.
- Gia công côn theo mẫu.
- Gia công mặt nghiêng.
Khi lắp UAER, kích thước J cần được kiểm tra với VERTEX và nhà sản xuất máy trước khi lắp đặt.

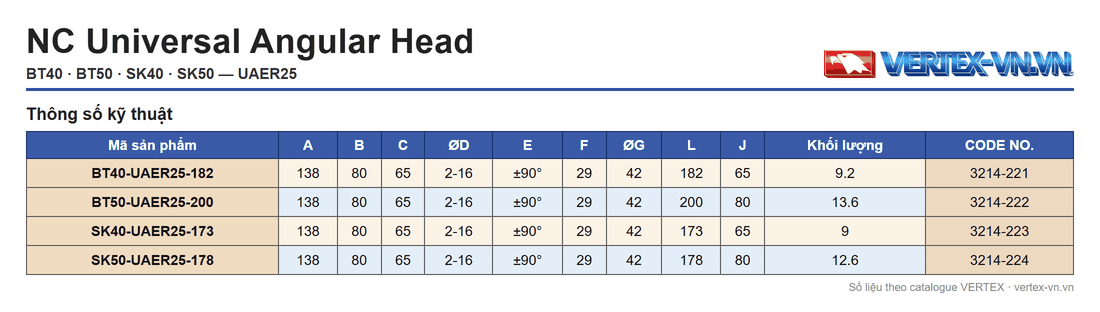

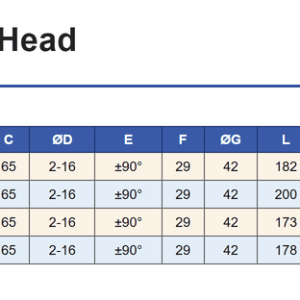

Bảng Thông Số 4 Mã UAER25

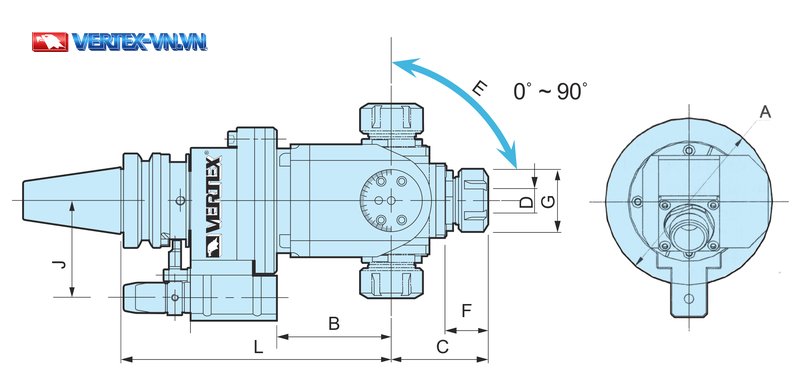

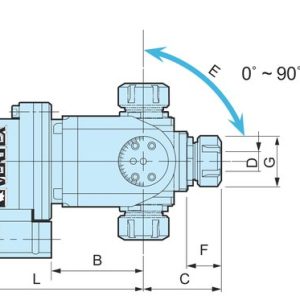

Các ký hiệu A, B, C, ØD, E, F, ØG, L, J trong bảng dưới ghi theo bản vẽ catalogue sau:
Bốn mã UAER25 dùng chung dải kẹp Ø2-16 và góc chỉnh 0-90 độ, khác nhau ở chuôi lắp và khối lượng.
| Mã sản phẩm | A | B | C | ØD | E | F | ØG | L | J | Khối lượng | CODE NO. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BT40-UAER25-182 | 138 | 80 | 65 | 2-16 | ±90° | 29 | 42 | 182 | 65 | 9.2 | 3214-221 |
| BT50-UAER25-200 | 138 | 80 | 65 | 2-16 | ±90° | 29 | 42 | 200 | 80 | 13.6 | 3214-222 |
| SK40-UAER25-173 | 138 | 80 | 65 | 2-16 | ±90° | 29 | 42 | 173 | 65 | 9 | 3214-223 |
| SK50-UAER25-178 | 138 | 80 | 65 | 2-16 | ±90° | 29 | 42 | 178 | 80 | 12.6 | 3214-224 |
Cột A, B, C, ØD, E, F, ØG có cùng giá trị ở cả bốn mã. Cột L khác nhau theo từng mã và trùng với số cuối trong tên mã (182, 200, 173, 178). Cột J cũng khác nhau: 65 ở mã chuôi BT40 và SK40, 80 ở mã chuôi BT50 và SK50.
Với ba dòng VRA, RAER và UAER đã nêu, bước tiếp theo là chọn đúng dòng theo máy phay và chuôi côn đang dùng.

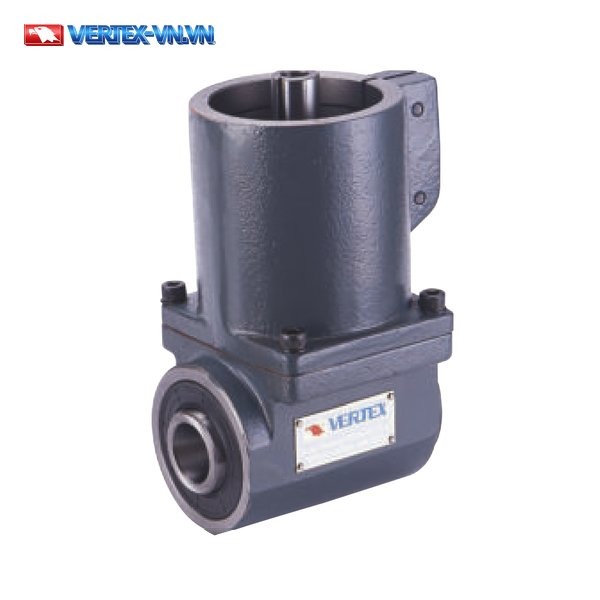

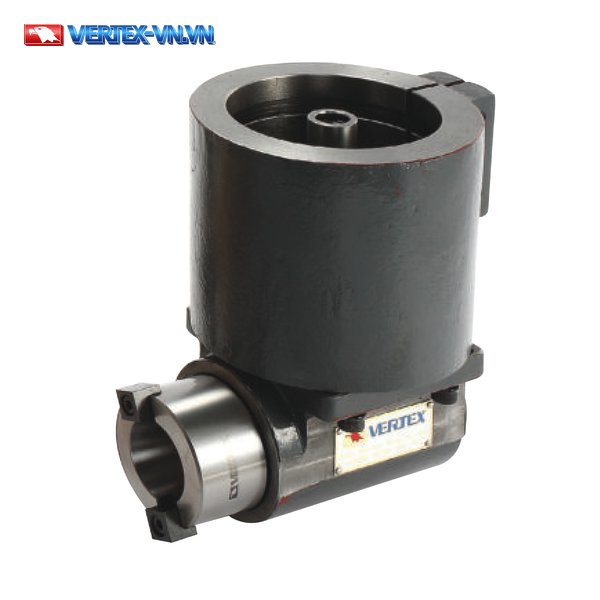

VRA – Đầu Phay Vuông Góc Cho Máy Phay Đứng (Right Angle Head)
VRA dùng trên máy phay đứng để gia công ngang, có kết cấu cứng vững phù hợp cắt ngang và bạc kẹp theo máy phay. Tốc độ trục tối đa cho phép của VRA là 2000 vòng/phút. Khi đặt hàng, bạn cần báo đường kính nòng của máy phay đang dùng để chọn đúng mã.
Cách Lắp VRA Theo Đường Kính Nòng Máy Phay
Bạn lắp VRA lên máy phay đứng theo đúng trình tự nới, khớp rồi siết hai vít trên bạc kẹp:
- Nới 2 vít để khớp với máy.
- Siết 2 vít để cố định lên nòng.
- Lắp theo đường kính nòng máy phay đang dùng.
Ba mã VRA khác nhau ở đường kính nòng phù hợp và kích thước thân, được liệt kê trong bảng dưới đây.

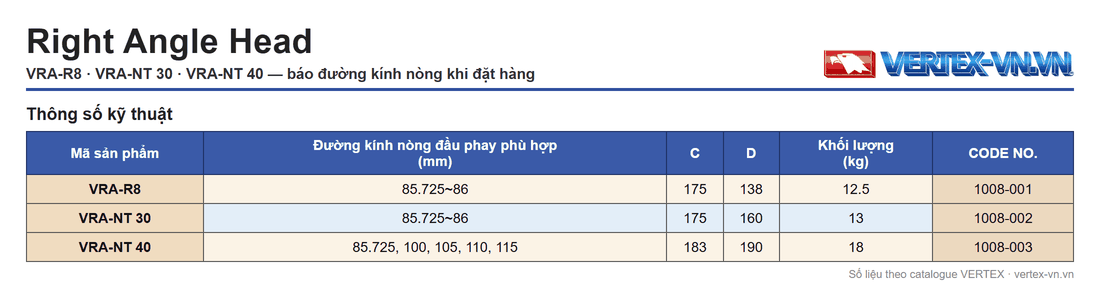

Bảng Thông Số 3 Mã VRA (R8, NT30, NT40)
Ba mã VRA phân biệt theo đường kính nòng máy phay phù hợp và khối lượng.
| Mã sản phẩm | Đường kính nòng đầu phay phù hợp (mm) | C | D | Khối lượng (kgs) | CODE NO. |
|---|---|---|---|---|---|
| VRA-R8 | 85.725~86 | 175 | 138 | 12.5 | 1008-001 |
| VRA-NT30 | 85.725~86 | 175 | 160 | 13 | 1008-002 |
| VRA-NT40 | 85.725, 100, 105, 110, 115 | 183 | 190 | 18 | 1008-003 |
Trong ba mã VRA, chỉ VRA-NT40 chấp nhận nhiều đường kính nòng khác nhau, gồm 5 trị số: 85.725, 100, 105, 110 và 115 mm.
Mỗi mã VRA đi kèm một arbor gá dao tương ứng, chia theo hệ inch và hệ mét.
Arbor Dao Đi Kèm VRA – Hệ Inch Và Hệ Mét

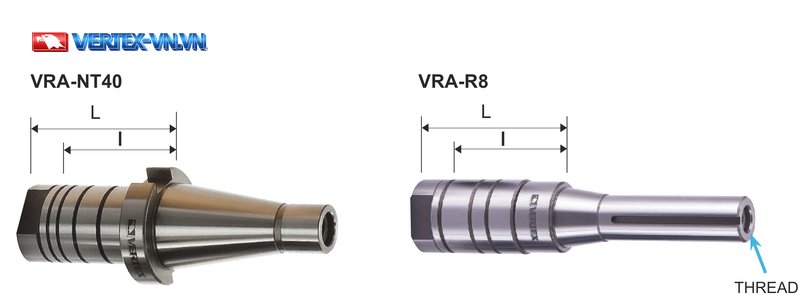

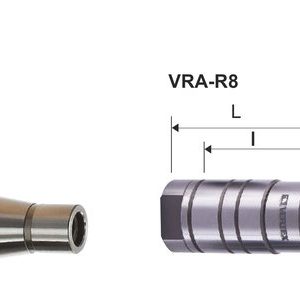

Các ký hiệu L, l trong hai bảng arbor dưới ghi theo bản vẽ catalogue sau:
Mỗi mã VRA có một arbor gá dao tương ứng, chia theo hệ inch hoặc hệ mét theo loại ren.

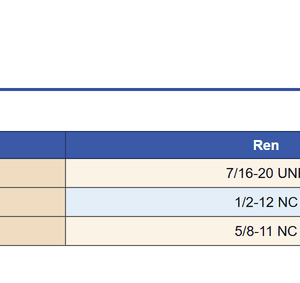

Arbor hệ inch:
| Mã sản phẩm | Ren (THREAD) | L | l |
|---|---|---|---|
| R8-SCA1″ | 7/16-20 UNF | 86 | 62 |
| NT30-SCA1″ | 1/2-12 NC | 84 | 60 |
| NT40-SCA1″ | 5/8-11 NC | 88 | 65 |

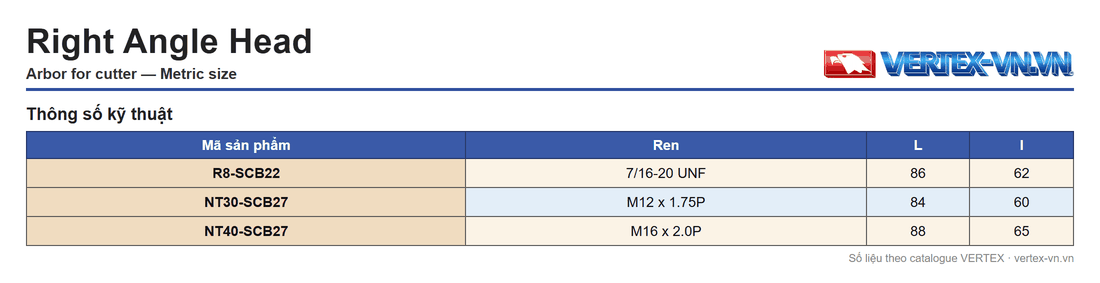

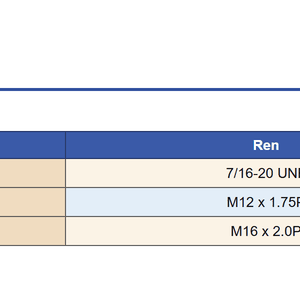

Arbor hệ mét:
Các ký hiệu L, l của bảng này ghi theo cùng bản vẽ arbor ở trên.
| Mã sản phẩm | Ren (THREAD) | L | l |
|---|---|---|---|
| R8-SCB22 | 7/16-20 UNF | 86 | 62 |
| NT30-SCB27 | M12 x 1.75P | 84 | 60 |
| NT40-SCB27 | M16 x 2.0P | 88 | 65 |
Ngoài VRA cho máy phay đứng, VERTEX còn hai dòng đầu phay vuông góc dùng trên trung tâm gia công là RAER và UAER.
Chọn Đầu Phay Vuông Góc VERTEX Theo Máy Và Chuôi Côn
Bạn chọn đầu phay vuông góc VERTEX theo loại máy đang dùng và theo chuôi hoặc nòng trục chính:
- Máy phay đứng, trục R-8, NT30 hoặc NT40 → chọn VRA.
- Trung tâm gia công chuôi BT40, BT50, SK40 hoặc SK50, cần góc vuông cố định cho cắt nhẹ (phay mặt, khoan, ta rô, gia công bề mặt trong) → chọn RAER.
- Trung tâm gia công chuôi BT40, BT50, SK40 hoặc SK50, cần chỉnh góc từ 0 đến 90 độ (gia công biên dạng, côn theo mẫu, mặt nghiêng) → chọn UAER.
Sản Phẩm Đi Kèm Và Liên Quan
- RAER và UAER dùng collet ER32 để kẹp dao, bạn có thể xem thêm dòng Collet ER tiêu chuẩn.
- Trục phay ngang cho máy phay đứng là sản phẩm khác cùng nhóm phụ kiện máy phay đứng của hãng VERTEX.
- Ty rút khí nén VERTEX PD lắp được trên máy có trục chính R-8, NT30, NT40 hoặc NT50.
- Xem thêm toàn bộ Danh mục phụ kiện máy phay.
Trước khi đặt hàng, một số câu hỏi thường gặp về đầu phay vuông góc VERTEX cần được làm rõ.
Câu Hỏi Thường Gặp
VERTEX Có Bao Nhiêu Dòng Đầu Phay Vuông Góc?
VERTEX có ba dòng đầu phay vuông góc: VRA (3 mã, kèm 6 arbor gá dao), RAER (4 mã) và UAER (4 mã).
RAER Và UAER Khác Nhau Ở Điểm Nào?
RAER có góc vuông cố định và dải kẹp Ø2–20; UAER chỉnh được góc từ 0 đến 90 độ theo vạch chia 2 độ và dải kẹp Ø2–16.
Để chọn đúng mã và nhận báo giá, bạn có thể liên hệ trực tiếp đội ngũ kỹ thuật.
RAER Và UAER Có Dùng Được Với Bộ Thay Dao Tự Động (ATC) Không?
Có. Cả RAER và UAER đều dùng được với bộ thay dao tự động (ATC) theo mô tả trên thông số kỹ thuật của hãng VERTEX.
VRA Dùng Cho Loại Máy Nào?
VRA dùng trên máy phay đứng, lắp theo đường kính nòng máy ở các mã VRA-R8, VRA-NT30 và VRA-NT40.
