Giá treo đá mài VERTEX VWH là Wheel Hanger gồm hai mã: VWH-24 có 24 vị trí (24 pcs) và VWH-32 có 32 vị trí (32 pcs). Catalogue VERTEX No.46 ghi cả hai mã ở tờ B37, mục GRINDING MACHINE ACCESSORIES, cùng tờ với máy sửa đá V-TDD và V-TDM.
Bài này trình bày bảng thông số, cách đọc bản vẽ VWH-24, cách chọn giữa hai mã và các sản phẩm cùng mục phụ kiện máy mài của VERTEX.
Thông Số Giá Treo Đá Mài VWH-24 Và VWH-32
Giá treo đá mài VWH có hai mã, mỗi mã một số vị trí và một bộ kích thước ghi trên catalogue.
| Mã sản phẩm | Số vị trí | Kích thước ghi trên catalogue |
|---|---|---|
| VWH-24 | 24 pcs | Bản vẽ: rộng 470, cao 1220, sâu 260 mm |
| VWH-32 | 32 pcs | 653W x 600D x 1460H mm (excl. wheel height) |
Catalogue in CODE NO. 2013-001, 2013-002 và WEIGHT 23.1 kgs chung một dòng cho cả hai mã. Vì vậy bạn không nên đọc 23.1 kgs là khối lượng của riêng VWH-24 hay riêng VWH-32.
Cách đọc bảng như sau:
- Số vị trí: VWH-24 ghi 24 pcs, VWH-32 ghi 32 pcs; VWH-32 nhiều hơn VWH-24 đúng 8 vị trí.
- Kích thước VWH-24: ba số lấy từ các đường kích thước trên bản vẽ, xem mục tiếp theo.
- Kích thước VWH-32: dòng chữ in nguyên văn kèm ghi chú (excl. wheel height) nằm dưới ảnh.
Số 1460 của VWH-32 không gồm “wheel height” theo ghi chú (excl. wheel height), và catalogue không giải thích cụm này. Vì vậy bạn chưa nên dùng số 1460 để tính chỗ đặt giá.
Bản Vẽ Kích Thước VWH-24 Và Cách Đọc

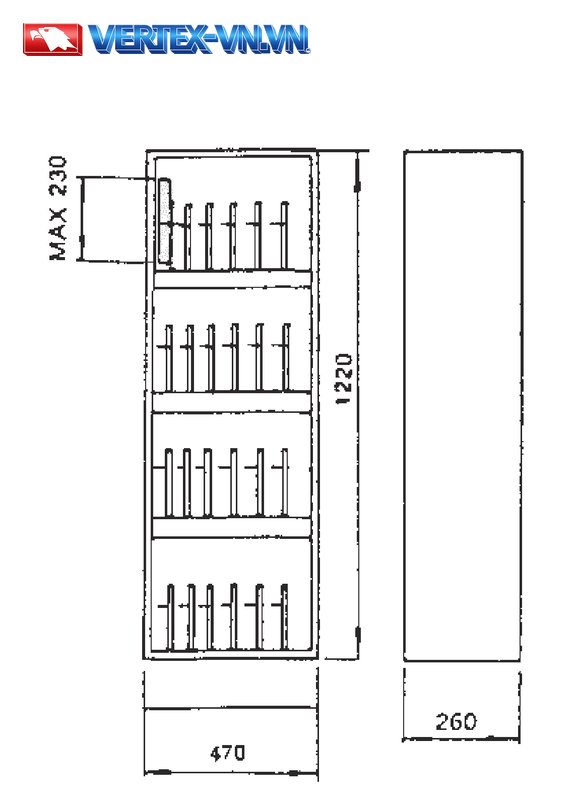

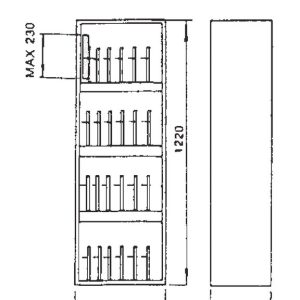

Bản vẽ catalogue của VWH-24 in ba số đo gắn vào các đường kích thước: 470, 1220, và 260.
- 470: số trên đường kích thước nằm dưới hình chính diện, tức bề rộng của giá.
- 1220: số trên đường kích thước dọc bên phải hình chính diện, tức chiều cao của giá.
- 260: số trên đường kích thước nằm dưới hình bên, tức bề sâu của giá.
Theo hình, VWH-24 có 4 tầng, các vị trí treo xếp thành hàng trên từng tầng.
Bản vẽ có nhãn MAX 230 cạnh một vị trí treo ở tầng trên cùng; catalogue không kèm chú thích cho nhãn này.
Chọn VWH-24 Hay VWH-32
Chọn mã theo số đá cần treo và chỗ đặt giá: 24 vị trí cho VWH-24, 32 vị trí cho VWH-32.
Ba bước chọn mã:
- Đếm số đá mài bạn cần treo, rồi so với 24 hoặc 32 vị trí.
- Đo chỗ đặt giá về rộng, sâu và cao, rồi chừa dư so với kích thước của từng mã.
- Gửi số liệu đó cho kỹ thuật Nam Dương qua hotline để được tư vấn chọn mã.
Sản Phẩm Liên Quan Trong Mục Phụ Kiện Máy Mài
Giá treo đá mài VWH nằm cùng mục GRINDING MACHINE ACCESSORIES với máy sửa đá V-TDD và V-TDM, nên bạn có thể xem thêm bốn trang sau.
- Máy mài sửa đá mài kim cương V-TDD: Diamond Wheel Dresser, ghi WEIGHT 4.6 kgs và dòng chữ “No motor”, nằm cùng tờ B37.
- Máy mài sửa đá mài CBN V-TDM: Motor Type CBN Flat Wheel Dresser, gồm V-TDM-1 điện áp 110V và V-TDM-2 điện áp 220V, nằm cùng tờ B37.
- Đồ gá sửa đá mài: trang sản phẩm cùng nhóm phụ kiện máy mài của hãng với giá treo đá mài VWH.
- Danh mục phụ kiện máy mài: trang tập hợp các sản phẩm thuộc nhóm phụ kiện máy mài của VERTEX trên website.
Câu Hỏi Thường Gặp
Để chọn giá treo đá mài theo số vị trí và kích thước, bạn có thể tham khảo các câu hỏi thường gặp sau.
Giá Treo Đá Mài VWH Là Gì?
Giá treo đá mài VWH là Wheel Hanger của hãng VERTEX, gồm hai mã VWH-24 và VWH-32. Catalogue ghi hai mã này ở tờ B37, mục GRINDING MACHINE ACCESSORIES, với số vị trí lần lượt là 24 pcs và 32 pcs.
VWH-32 Có Chân Đế Không?

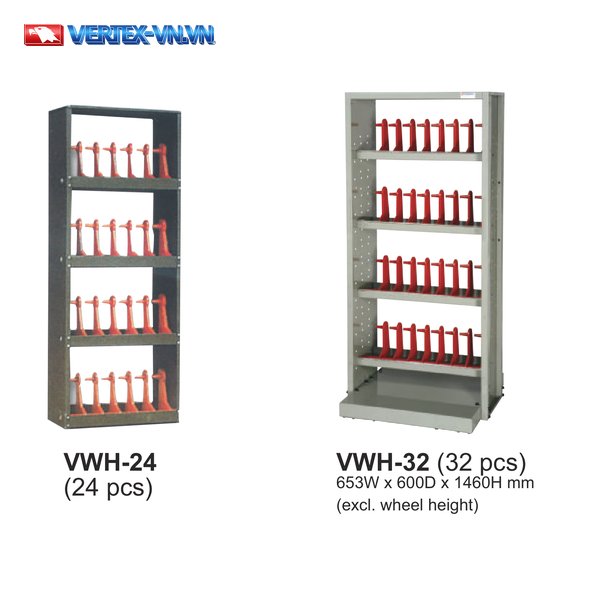

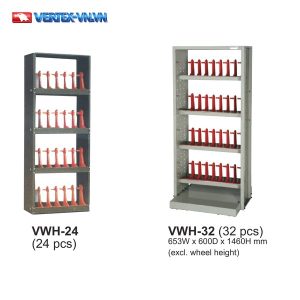

Có, theo hình. Ảnh catalogue của VWH-32 cho thấy một chân đế rộng ở phía dưới giá.
VWH-24 Và VWH-32 Khác Nhau Ở Điểm Nào?
Khác nhau ở số vị trí và kích thước. VWH-24 có 24 vị trí, bản vẽ in rộng 470, cao 1220, sâu 260 mm. VWH-32 có 32 vị trí, kích thước ghi 653W x 600D x 1460H mm (excl. wheel height). Khối lượng 23.1 kgs in chung cho cả hai mã nên bạn chưa dùng được con số này để so hai mã.
Giá Treo Đá Mài VWH Thuộc Nhóm Sản Phẩm Nào Của VERTEX?
Thuộc mục GRINDING MACHINE ACCESSORIES, tức phụ kiện máy mài. Cùng mục và cùng tờ B37 có máy sửa đá V-TDD (Diamond Wheel Dresser) và V-TDM (Motor Type CBN Flat Wheel Dresser); trên website, bạn xem nhóm này ở danh mục phụ kiện máy mài.
Nên Chọn VWH-24 Hay VWH-32?
Chọn theo số đá cần treo và chỗ đặt giá: VWH-24 có 24 vị trí, VWH-32 có 32 vị trí. Bạn đo chỗ đặt trước, rồi chừa dư so với kích thước của từng mã.
Tư Vấn Kỹ Thuật
Nam Dương là nhà đại diện phân phối VERTEX tại Việt Nam, hơn 10 năm đại diện hãng. Bạn liên hệ hotline 0911 066 515 để được tư vấn chọn giữa VWH-24 và VWH-32 theo số đá cần treo và chỗ đặt giá, hoặc để hỏi về nhãn MAX 230 trên bản vẽ.
