Khay đựng mũi khoan VERTEX VMS-3 là khay tròn xoay 360°, có 100 vị trí cắm cho mũi khoan và dao phay ngón đường kính Ø1,0 đến Ø13,0 mm. Giá để dao phay ngón VERTEX VMS-2 là giá bậc thang bằng nhựa ABS, 62 lỗ, chứa dao phay ngón đường kính Ø6 đến Ø42 mm, không kèm theo dao phay.
Khay Xoay Mũi Khoan Và Dao Phay VMS-3
Khay xoay mũi khoan và dao phay VERTEX VMS-3 mang tên hãng in là “Cutting Tool Sheath Rack”, mã CODE NO. 3405-051, dùng chung cho cả mũi khoan và dao phay ngón (“For Drill & End Mill Use”). Khay có dạng tròn, xoay được 360° (“360° ROTATION”), mỗi cỡ dao có một vị trí cắm riêng.
Tổng cộng khay có 100 vị trí cắm, chia thành hai nhóm. Nhóm đầu gồm 91 vị trí từ Ø1,0 đến Ø10,0 mm, mỗi bước 0,1 mm chiếm một vị trí riêng. Nhóm sau gồm 9 cỡ lớn hơn: Ø10,5, Ø10,9, Ø11,0, Ø11,5, Ø11,9, Ø12,0, Ø12,5, Ø12,9 và Ø13,0 mm. Cộng cả hai nhóm (91 + 9) đúng bằng 100 vị trí (“TOTAL 100 POSITION FOR DRILL & END MILL”).

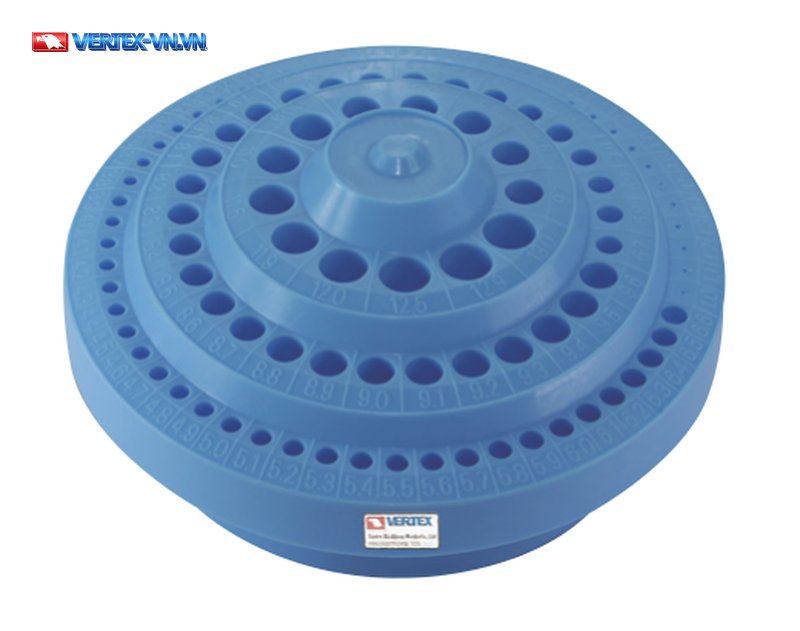

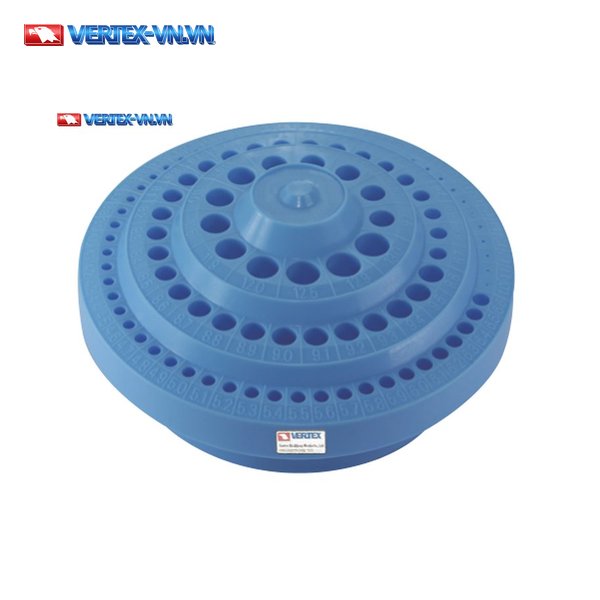

Khay có kích thước Ø174×90 mm, khối lượng 0,21 kg. Quan sát trên ảnh, khay có dạng khối tròn, các lỗ cắm xếp thành vòng quanh mặt khay.

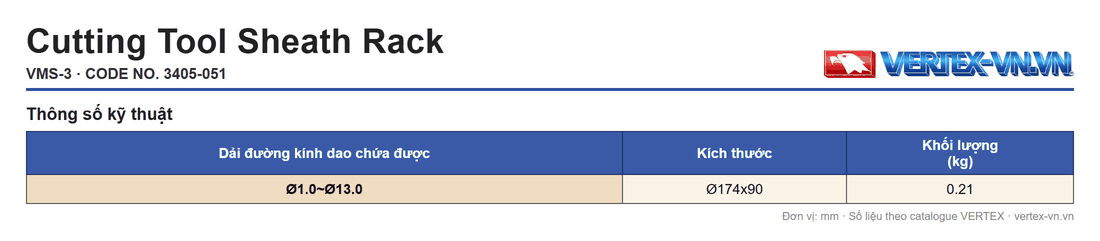

| Mã sản phẩm | Dải đường kính dao chứa được | Kích thước (mm) | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|
| VMS-3 | Ø1.0~Ø13.0 | Ø174×90 | 0.21 | 3405-051 |
VMS-2 cũng là một giá cắm dao nhưng chỉ dành cho dao phay ngón, với cách chia lỗ khác VMS-3.
Giá Để Dao Phay Ngón VMS-2
Giá để dao phay ngón VERTEX VMS-2 mang tên hãng in là “End Mill Sheath Rack”, mã CODE NO. 3405-050, làm bằng vật liệu ABS (“Material:ABS”). Giá có 62 lỗ cắm (“with 62 sheaths”), chứa dao phay ngón đường kính từ Ø6 đến Ø42 mm.

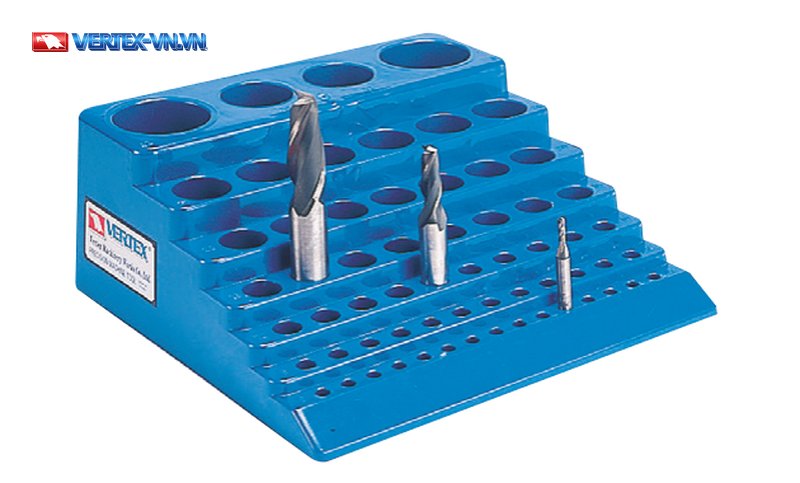

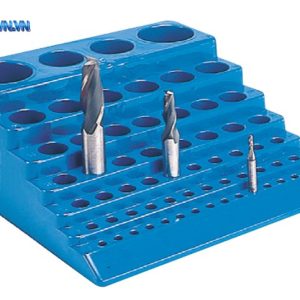

Kích thước giá là 205x205x80 mm, khối lượng 0,4 kg. Hãng ghi rõ dao phay ngón không đi kèm theo giá (“※End mills not included”) — sản phẩm chỉ là phần khung cắm, khách hàng tự chuẩn bị dao phay. Quan sát trên ảnh, các hàng lỗ xếp theo kiểu bậc thang, hàng phía sau có lỗ to hơn, các hàng phía trước nhỏ dần.

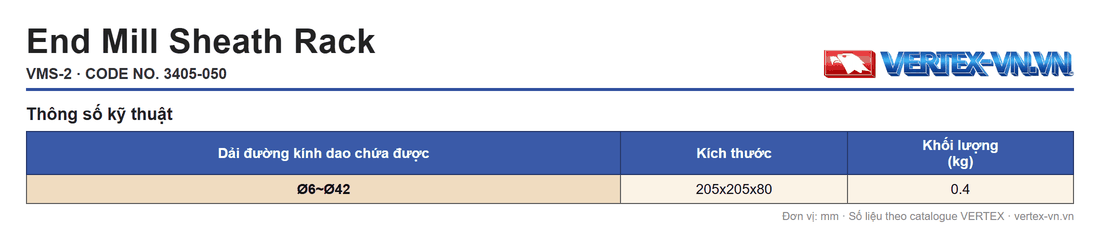

| Mã sản phẩm | Dải đường kính dao chứa được | Kích thước (mm) | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|
| VMS-2 | Ø6~Ø42 | 205x205x80 | 0.4 | 3405-050 |
So Sánh VMS-2 Và VMS-3
VMS-3 là khay tròn dùng chung cho mũi khoan và dao phay ngón, VMS-2 là giá bậc thang chỉ dùng cho dao phay ngón; hai mã của hãng VERTEX khác nhau chủ yếu ở dải đường kính dao chứa được và số vị trí cắm.
| Tiêu chí | VMS-2 | VMS-3 |
|---|---|---|
| Dải đường kính dao chứa được | Ø6~Ø42 | Ø1.0~Ø13.0 |
| Số lỗ / vị trí cắm | 62 lỗ | 100 vị trí |
| Kích thước (mm) | 205x205x80 | Ø174×90 |
| Khối lượng (kg) | 0.4 | 0.21 |
| Xoay 360° | Không ghi | Có |
Cách chọn đơn giản là đối chiếu đường kính dao đang dùng với dải in của từng mã. Mũi khoan và dao phay ngón từ Ø1,0 đến Ø13,0 mm thuộc dải của VMS-3; dao phay ngón từ Ø6 đến Ø42 mm thuộc dải của VMS-2. Hai dải chồng nhau ở đoạn Ø6–Ø13 mm, nên dao phay ngón trong đoạn này nằm trong dải in của cả hai mã. Vì VMS-2 chỉ dành cho dao phay ngón, mọi mũi khoan — kể cả cỡ Ø6–Ø13 mm — chỉ thuộc dải của VMS-3; dao phay ngón trên Ø13 mm chỉ thuộc dải của VMS-2.
Nếu xưởng cần thêm chỗ chứa cho bầu kẹp dao, có thể bố trí thêm khay để bầu kẹp dao BT, HSK63 hoặc xe gá bầu kẹp dao BT, HSK63 cùng khu vực với hai giá cắm dao nói trên.
Giá Để Collet VMS-5
VMS-5 là giá để collet cùng dòng phụ kiện VMS với VMS-2 và VMS-3, hãng in tên “Collet Rack” cho các loại collet 5C, C32, OZ25, ER32 và TC312. Đây không phải khay mũi khoan hay giá dao phay ngón: VMS-5 không có dải đường kính dao, nên bạn chọn theo loại collet cần để, không chọn theo đường kính dao như ở VMS-2 và VMS-3. Tấm giá làm bằng nhựa (MATERIAL: PLASTIC), kích thước 220x110x6 mm, G.W. 0.2 kgs. Catalogue VERTEX No.46 không in số lỗ của VMS-5.
| Mã sản phẩm | Kích thước (mm) | Vật liệu | G.W. (kg) | Dùng cho | CODE NO. |
|---|---|---|---|---|---|
| VMS-5 | 220x110x6 | PLASTIC | 0.2 | 5C, C32, OZ25, ER32, TC312 | 1021-050 |
Câu Hỏi Thường Gặp
Khay VMS-3 cắm được loại dụng cụ nào?
VMS-3 cắm được cả mũi khoan và dao phay ngón đường kính Ø1,0 đến Ø13,0 mm, tổng cộng 100 vị trí, khay xoay được 360° — dùng được như một hộp đựng mũi khoan cắm đứng theo từng cỡ.
VMS-2 có kèm theo dao phay ngón không?
Không, VMS-2 không kèm theo dao phay ngón. Hãng ghi rõ “End mills not included” — sản phẩm chỉ là giá cắm 62 lỗ cho dao phay ngón đường kính Ø6 đến Ø42 mm.
VMS-3 có vị trí riêng cho mũi khoan Ø10,2 không?
Không có vị trí riêng cho Ø10,2. Từ Ø1,0 đến Ø10,0, khay có đủ mỗi bước 0,1 mm; trên Ø10,0, khay chỉ có 9 cỡ Ø10,5, Ø10,9, Ø11,0, Ø11,5, Ø11,9, Ø12,0, Ø12,5, Ø12,9 và Ø13,0.
VMS-2 và VMS-3 khác nhau ở điểm nào?
VMS-2 và VMS-3 khác nhau ở đối tượng dùng và dải đường kính. VMS-2 chỉ cắm dao phay ngón Ø6 đến Ø42 mm với 62 lỗ; VMS-3 cắm chung được cả mũi khoan và dao phay ngón Ø1,0 đến Ø13,0 mm với 100 vị trí, xoay 360°.
Tư Vấn Kỹ Thuật
VERTEX là hãng phụ kiện máy công cụ Đài Loan; liên hệ hotline 0911 066 515 để được tư vấn chọn khay đựng mũi khoan, giá để dao phay và báo giá. Nhóm dụng cụ nhà xưởng khác của hãng VERTEX còn nhiều phụ kiện khác cho xưởng gia công.
