Khối từ VMB là bàn từ cơ dạng khối dùng nam châm vĩnh cửu của hãng VERTEX, gồm 4 mã VMB-500, VMB-750, VMB-1200 và VMB-2100 với lực giữ 500, 750, 1200 và 2100 kgf (sai số ±5%). Hãng ghi khối từ này phù hợp cho phôi cỡ vừa và lớn trên máy phay và trung tâm gia công CNC, gia công được 5 mặt phôi. Trước khi chọn mã lực giữ, bạn cần hiểu cấu tạo và cách vận hành của khối từ VMB.
Khối Từ VMB Là Gì

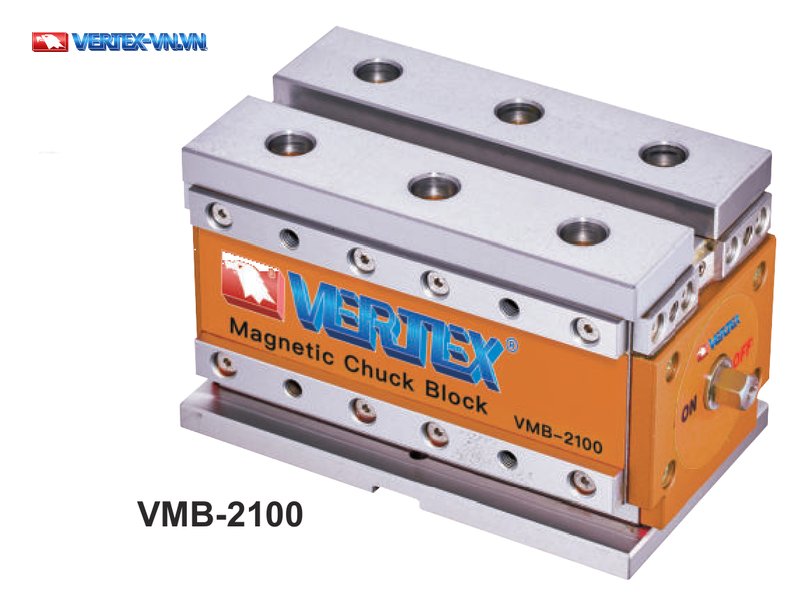

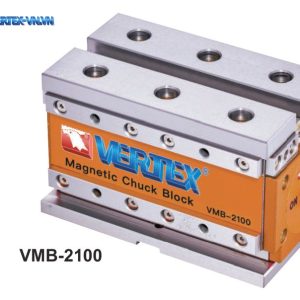

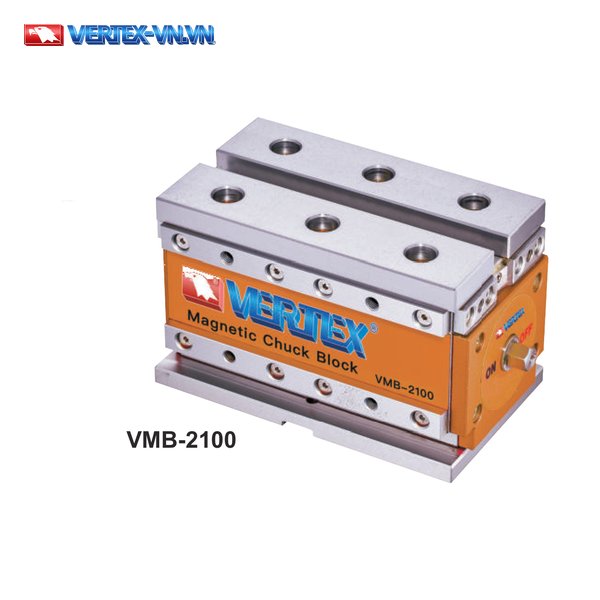

Khối từ VMB là mẫu bàn từ cơ dạng khối mới của VERTEX, hãng ghi phù hợp cho phôi cỡ vừa và lớn và có thể gia công được 5 mặt phôi. Đây là loại nam châm vĩnh cửu, bật và tắt lực giữ bằng tay quay cơ khí ở mặt bên khối.
- Trên thân sản phẩm in tên model, ví dụ VERTEX Magnetic Chuck Block VMB-2100 hoặc VMB-750.
- Mặt bên khối có ký hiệu ON và OFF đánh dấu vị trí công tắc.
- Nhãn NEW đánh dấu đây là mẫu bàn từ mới trong dòng sản phẩm của hãng.
Nếu cần bàn từ điện cho máy phay, bạn có thể xem thêm bàn từ điện máy phay VPE và bàn từ máy phay VEM của VERTEX.
Vì được thiết kế dạng khối rời, VMB cho phép bố trí vị trí, số lượng và khoảng cách từng khối theo kích thước phôi.
Đặc Điểm Khối Từ VMB Theo Hãng VERTEX
Dòng VMB được hãng mô tả qua bốn điểm: bố trí khối linh hoạt, khối mềm dẫn từ gia công lại được, kẹp phôi nhanh và hai vòng gia công tinh.
- Tự do bố trí vị trí, số lượng và khoảng cách giữa các khối từ theo kích thước phôi cần gá.
- Có khối mềm dẫn từ (Induction Soft Block) có thể thay đổi được: bạn gia công lại bề mặt khối mềm ngay trên máy để đạt độ chính xác, cắt, khoan, taro và phay rãnh trực tiếp lên khối mềm theo hình dạng phôi cần gá.
- Là mẫu khối từ mới của VERTEX cho cách kẹp phôi kim loại nhanh trên trung tâm gia công CNC và máy phay.
- Thiết kế có hai vòng gia công tinh (Two machining circle) theo mô tả của hãng, giúp tăng hiệu quả gia công và đạt độ chính xác yêu cầu.
Hình minh họa của hãng cho thấy nhiều khối từ được sắp xếp để đỡ phôi trụ nằm ngang, hoặc đỡ tấm phôi lớn có lỗ hoặc bị khoét.
Để vận hành đúng cách, bạn cần nắm cách bật/tắt lực từ bằng tay quay trước khi gia công.
Bật Tắt Khối Từ VMB Bằng Tay Quay ON/OFF

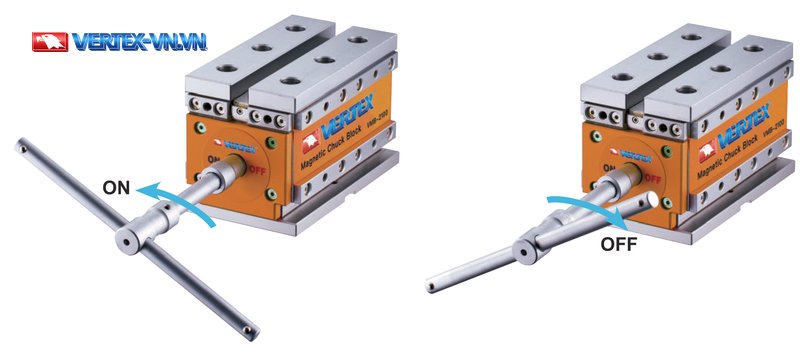

Khối từ VMB bật và tắt lực từ bằng một tay quay hình chữ T cắm vào trục công tắc ở mặt bên khối, xoay giữa hai vị trí ON và OFF. Bạn cần đảm bảo công tắc ở vị trí ON trước khi bắt đầu gia công.
Phạm Vi Sử Dụng Và Giới Hạn Của Khối Từ VMB
Hãng ghi khối từ VMB phù hợp cho phôi cỡ vừa và lớn gia công trên máy phay và trung tâm gia công CNC, nhưng có một số giới hạn cần lưu ý trước khi dùng.
- Khối từ VMB không phù hợp để kẹp phôi nhỏ; kích thước phôi tối thiểu phải lớn hơn diện tích của hai khối từ ghép lại.
- Khối từ VMB không dùng được cho vật liệu không nhiễm từ như đồng thau, đồng, nhôm và thép không gỉ (inox).
- Nguyên lý kẹp của khối từ VMB dựa trên từ tính giữa hai cực N và S, nên bạn cần đặt phôi ở giữa vùng kẹp phía trên, tức giữa hai cực N-S.
Nếu cần gá phôi trên máy mài phẳng, bạn có thể xem thêm các dòng bàn từ máy mài của VERTEX.
Bước tiếp theo là chọn đúng mã lực giữ và kích thước phù hợp theo bảng thông số kỹ thuật.
Thông Số Kỹ Thuật Khối Từ VMB-500, VMB-750, VMB-1200, VMB-2100

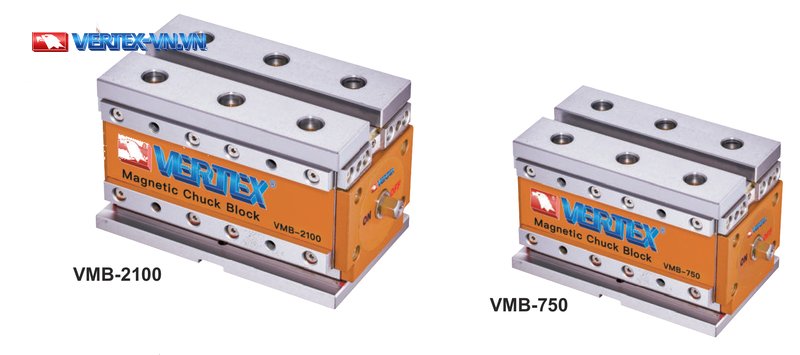

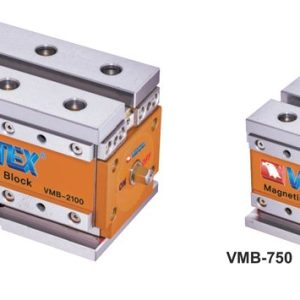

Bốn mã khối từ VMB có lực giữ tăng dần 500, 750, 1200 và 2100 kgf (sai số ±5%), khối lượng và kích thước cũng tăng theo tương ứng.

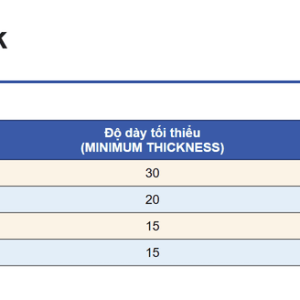

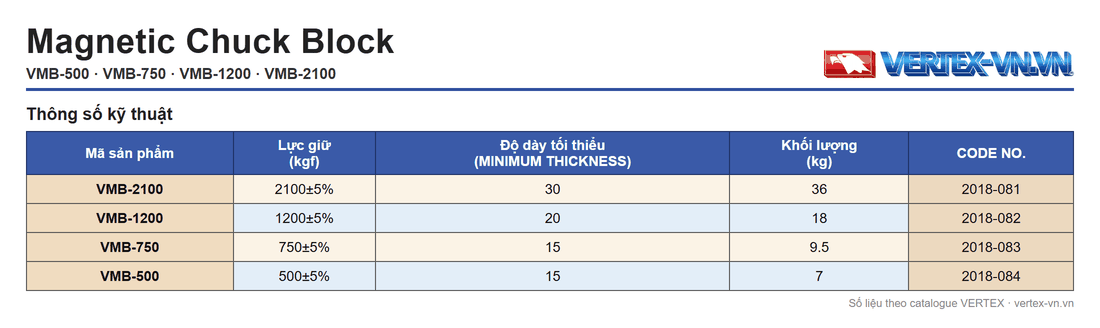

| Mã sản phẩm | HOLDING POWER kgf | MINIMUM THICKNESS | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|
| VMB-500 | 500±5% | 15 | 7 | 2018-084 |
| VMB-750 | 750±5% | 15 | 9.5 | 2018-083 |
| VMB-1200 | 1200±5% | 20 | 18 | 2018-082 |
| VMB-2100 | 2100±5% | 30 | 36 | 2018-081 |

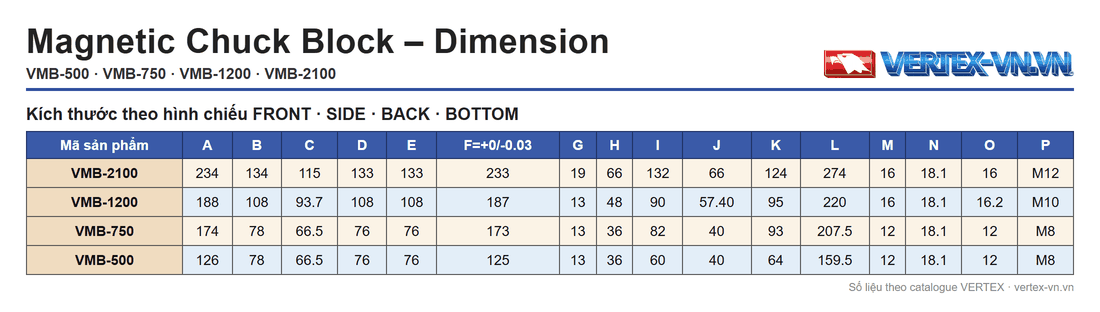

Bảng kích thước dùng các ký hiệu A đến P theo các hình chiếu FRONT, SIDE, BACK và BOTTOM của hãng. Giá trị ở ký hiệu P khác nhau theo mã: M8 ở VMB-500 và VMB-750, M10 ở VMB-1200, M12 ở VMB-2100. VMB-500 và VMB-750 trùng nhau ở nhiều ký hiệu (B, C, D, E, G, H, J, M, N, O, P) và ở độ dày tối thiểu (MINIMUM THICKNESS), chỉ khác nhau ở các ký hiệu A, F, I, K, L cùng lực giữ và khối lượng. Khối lượng bốn mã tăng dần: 7 kg, 9,5 kg, 18 kg và 36 kg.

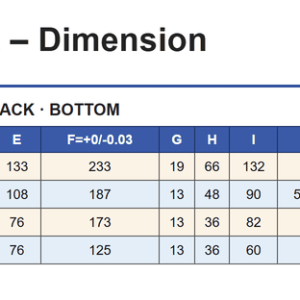

| Mã sản phẩm | A | B | C | D | E | F=+0/-0.03 | G | H | I | J | K | L | M | N | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMB-500 | 126 | 78 | 66.5 | 76 | 76 | 125 | 13 | 36 | 60 | 40 | 64 | 159.5 | 12 | 18.1 | 12 | M8 |
| VMB-750 | 174 | 78 | 66.5 | 76 | 76 | 173 | 13 | 36 | 82 | 40 | 93 | 207.5 | 12 | 18.1 | 12 | M8 |
| VMB-1200 | 188 | 108 | 93.7 | 108 | 108 | 187 | 13 | 48 | 90 | 57.40 | 95 | 220 | 16 | 18.1 | 16.2 | M10 |
| VMB-2100 | 234 | 134 | 115 | 133 | 133 | 233 | 19 | 66 | 132 | 66 | 124 | 274 | 16 | 18.1 | 16 | M12 |
Ngoài khối từ chính, VERTEX còn cung cấp một số phụ kiện tùy chọn để mở rộng cách dùng khối từ VMB.
Phụ Kiện Tùy Chọn Cho Khối Từ VMB

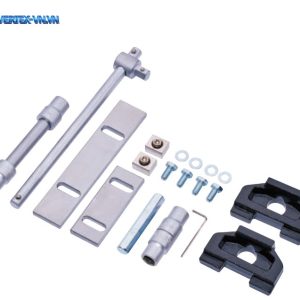

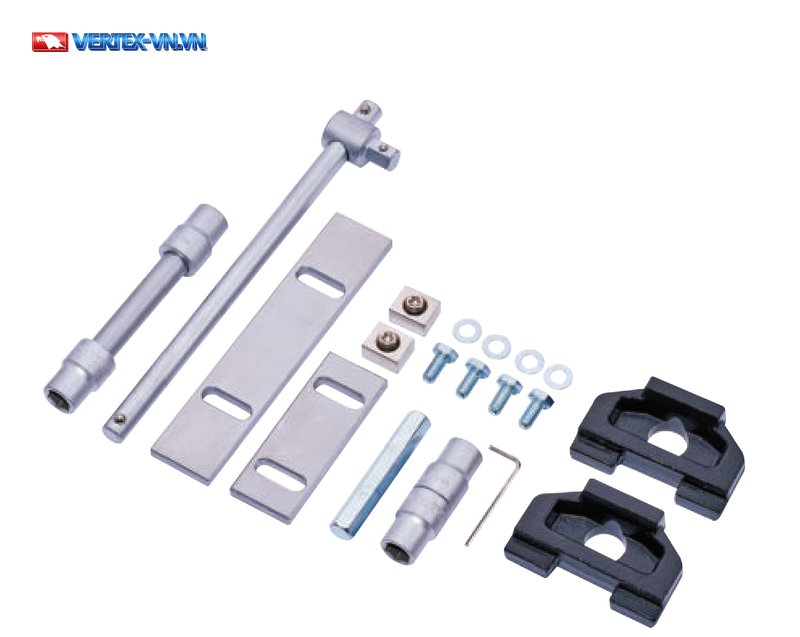

Khối từ VMB có 5 phụ kiện tùy chọn để đặt thêm theo nhu cầu sử dụng, gồm tấm chặn, then dẫn hướng, tay quay, khối mềm dẫn từ và đầu nối công tắc.
- Tấm chặn (Stopping Plate): 1 bộ.
- Then dẫn hướng (Guide Key): 2 chiếc.
- Tay quay (Handle): 1 bộ, dùng để bật và tắt công tắc ON/OFF; đây cũng là phụ kiện tùy chọn, không phải phụ kiện tiêu chuẩn của khối từ.
- Khối mềm dẫn từ (Induction Soft Block): 1 bộ.
- Đầu nối công tắc (Switch Connector): 1 bộ.
Một số câu hỏi thường gặp về khối từ VMB sẽ giúp bạn làm rõ thêm phạm vi sử dụng và cách chọn mã phù hợp.
Câu Hỏi Thường Gặp
Khối Từ Cơ VMB Có Phải Là Nam Châm Vĩnh Cửu Không?
Có. Khối từ VMB dùng nam châm vĩnh cửu, bật và tắt lực giữ bằng tay quay cơ khí ở mặt bên khối. Tay quay hình chữ T xoay giữa hai vị trí ON và OFF; hãng lưu ý luôn để công tắc ở ON trước khi gia công.
Khối Từ VMB Có Dùng Được Cho Phôi Nhỏ Hoặc Vật Liệu Không Nhiễm Từ Không?
Không. Hãng ghi khối từ VMB không phù hợp để kẹp phôi nhỏ, và không dùng được cho vật liệu không nhiễm từ như đồng thau, đồng, nhôm hay thép không gỉ. Phôi cần gá phải lớn hơn diện tích của hai khối từ ghép lại thì mới đủ điều kiện kẹp.
Khối Từ VMB Gồm Những Mã Nào Và Lực Giữ Bao Nhiêu?
Khối từ VMB có 4 mã: VMB-500, VMB-750, VMB-1200 và VMB-2100, với lực giữ tương ứng 500, 750, 1200 và 2100 kgf, sai số ±5%. Bốn mã này khác nhau ở kích thước và khối lượng, tăng dần theo lực giữ.
Khối Từ VMB Khác Bàn Từ Cơ Dạng Tấm Liền Ở Điểm Nào?
Khối từ VMB gồm nhiều khối rời có thể tự do bố trí vị trí, số lượng và khoảng cách theo kích thước phôi, khác với bàn từ dạng tấm liền cố định kích thước. VMB còn có khối mềm dẫn từ mà bạn có thể gia công lại theo hình dạng phôi.
Tư Vấn Kỹ Thuật
VERTEX là hãng phụ kiện máy công cụ Đài Loan; liên hệ hotline 0911 066 515 để được tư vấn chọn bàn từ cơ dạng khối VMB và báo giá. Nếu bạn cần thêm các phụ kiện máy phay khác, có thể xem thêm phụ kiện máy phay của VERTEX.
