Đá mài dao phay ngón là bánh mài CBN hoặc SDC (kim cương) dùng để mài lại lưỡi cắt của dao phay ngón (end mill) đã mòn trên máy mài dao phay ngón VERTEX VEG. Dòng bánh mài này có 6 mã — VEG-13BS, VEG-13BL, VEG-13DS, VEG-13DL (cho máy VEG-13A) và VEG-25BSV, VEG-25DSV (cho máy VEG-25A) — chia theo vật liệu dao (HSS dùng CBN, carbide dùng SDC) và đường kính dao.
Bài này giúp bạn chọn đúng mã bánh mài theo máy VEG đang dùng, đúng loại đá theo vật liệu dao phay và đúng cỡ đá theo đường kính dao. Nam Dương là nhà phân phối chính hãng VERTEX (Đài Loan), tư vấn chọn đúng mã trước khi đặt hàng.
Đá Mài Dao Phay Ngón Là Gì, Dùng Cho Máy Nào?
Đá mài dao phay ngón là bánh mài thay thế (grind wheel) lắp trên máy mài dao phay ngón VERTEX VEG, dùng để phục hồi lưỡi cắt cho dao phay ngón 2, 3 hoặc 4 me đã mòn. Bánh mài dùng hai loại vật liệu mài: CBN cho dao phay thép gió (HSS) và SDC (kim cương tổng hợp) cho dao phay hợp kim (carbide).
Máy mài dao phay ngón VEG có hai model là VEG-13A (mài dao Ø4–13 mm) và VEG-25A (mài dao Ø12–25 mm), mài lại chóp và lưỡi dao theo các góc chuẩn. Bánh mài là vật tư tiêu hao — mòn dần theo số lần mài và cần thay, trong khi máy dùng lâu dài.
Bánh mài này lắp cho máy mài dao phay ngón VERTEX VEG — xem chi tiết máy tại trang sản phẩm máy. Nếu bạn cần mài mũi khoan thay vì dao phay, xem đá mài mũi khoan cho máy mài mũi khoan VDG. Bảng bánh mài đầy đủ 6 mã ở ngay dưới đây.

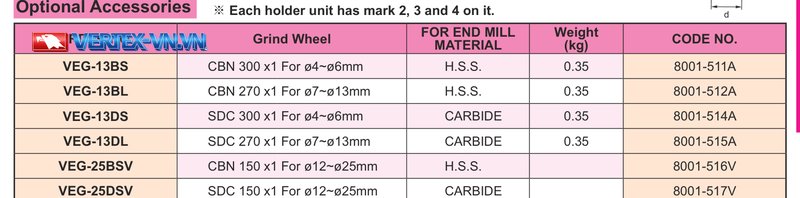

Bảng Bánh Mài Dao Phay Ngón VEG: Mã Hàng, Loại Đá Và Máy Tương Thích
Mỗi bánh mài VEG gắn với một loại đá, một dải đường kính dao và một model máy nhất định — bảng dưới đây giúp bạn xác định đúng mã cần đặt.
| Mã bánh mài | Loại đá | Cho dao phay | Đường kính dao | Máy | Mã hàng |
|---|---|---|---|---|---|
| VEG-13BS | CBN 300 | HSS (thép gió) | Ø4~6 mm | VEG-13A | 8001-511A |

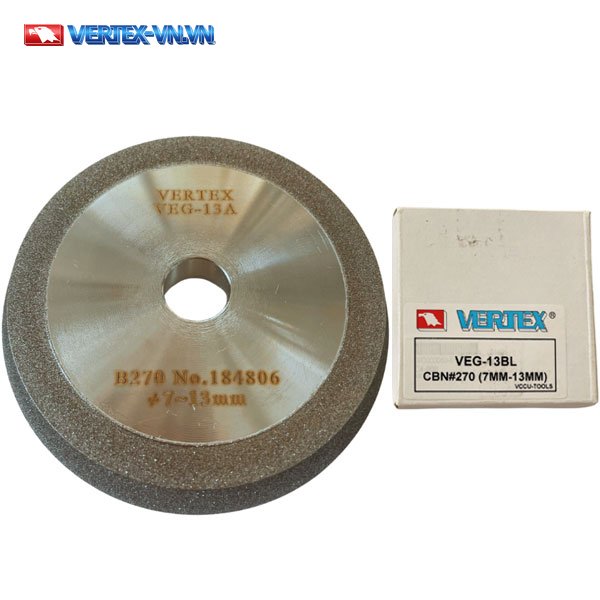

| VEG-13BL | CBN 270 | HSS | Ø7~13 mm | VEG-13A | 8001-512A |
| VEG-13DS | SDC 300 (kim cương) | Hợp kim (carbide) | Ø4~6 mm | VEG-13A | 8001-514A |

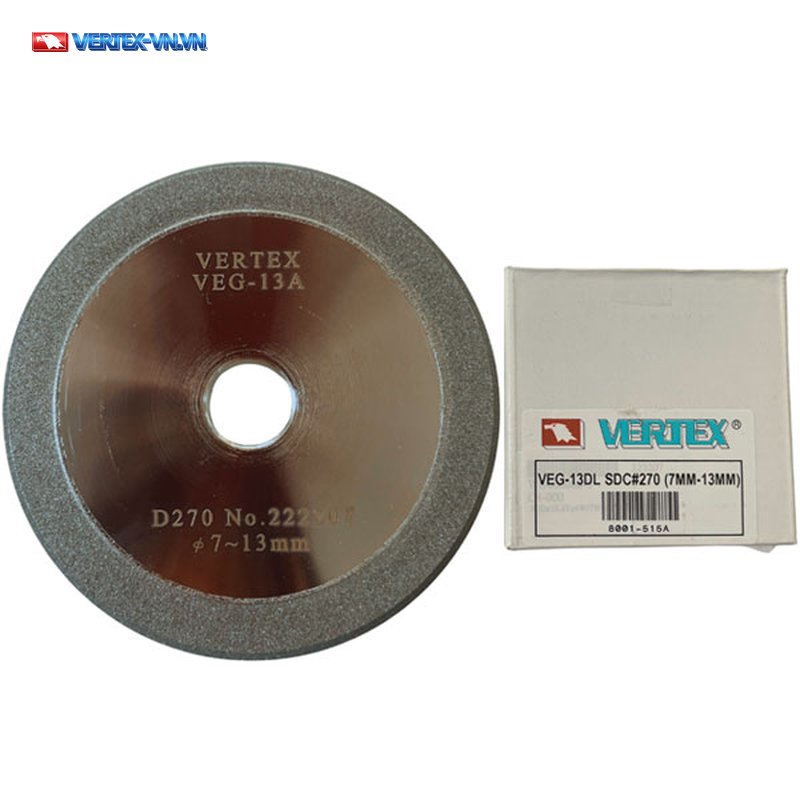

| VEG-13DL | SDC 270 (kim cương) | Hợp kim | Ø7~13 mm | VEG-13A | 8001-515A |
| VEG-25BSV | CBN 150 | HSS | Ø12~25 mm | VEG-25A | 8001-516V |
| VEG-25DSV | SDC 150 (kim cương) | Hợp kim | Ø12~25 mm | VEG-25A | 8001-517V |
Cách đọc mã: chữ B = đá CBN (cho dao HSS), D = đá SDC/kim cương (cho dao carbide); số 13 cho máy VEG-13A, 25 cho máy VEG-25A; hậu tố S = dao nhỏ Ø4~6 mm, L = dao lớn Ø7~13 mm. Trọng lượng bánh mài là 0,35 kg.
Chọn CBN Hay SDC Theo Vật Liệu Dao Phay Ngón?
Bạn chọn loại đá mài theo vật liệu của dao phay ngón cần mài: dao phay HSS (thép gió) dùng đá CBN, còn dao phay hợp kim (carbide) dùng đá SDC (kim cương). Chọn sai loại đá sẽ làm mòn đá nhanh và mài không đạt lưỡi cắt.
- CBN — cứng thứ hai sau kim cương, chịu nhiệt tốt, chuyên mài thép gió HSS; ứng với các mã VEG-13BS, VEG-13BL, VEG-25BSV.
- SDC (kim cương tổng hợp) — cứng nhất, mài được vật liệu siêu cứng như carbide; ứng với các mã VEG-13DS, VEG-13DL, VEG-25DSV.
Nếu xưởng bạn dùng cả hai loại dao phay HSS và carbide, nên trang bị cả bánh CBN và bánh SDC tương ứng để mài đúng loại. Dao phay ngón hợp kim là loại phổ biến trong gia công tốc độ cao — xem thêm dao phay ngón hợp kim VERTEX nếu bạn cần cả dao lẫn thiết bị mài.
Chọn Cỡ Đá Theo Đường Kính Dao Và Máy VEG-13A, VEG-25A
Sau khi xác định loại đá (CBN hay SDC), bạn chọn cỡ đá theo đường kính dao phay và model máy:
- Máy VEG-13A mài dao Ø4~13 mm: dao Ø4~6 mm dùng bánh S (VEG-13BS hoặc VEG-13DS), dao Ø7~13 mm dùng bánh L (VEG-13BL hoặc VEG-13DL).
- Máy VEG-25A mài dao Ø12~25 mm: dùng bánh VEG-25BSV (HSS) hoặc VEG-25DSV (carbide).
Khi đặt hàng, bạn báo model máy VEG, vật liệu dao (HSS hay carbide) và đường kính dao — Nam Dương sẽ xác nhận đúng mã bánh mài. Nếu chưa chắc, gọi hotline để đội kỹ thuật hỗ trợ tra đúng mã theo máy và dao của xưởng.
Khi Nào Cần Thay Bánh Mài Dao Phay Ngón?
Bạn cần thay bánh mài khi nó đã mòn tới mức không còn mài đạt lưỡi cắt dao phay. Dấu hiệu thường gặp:
- Lưỡi dao phay sau khi mài không sắc, mặt cắt bị cháy xém hoặc gợn thay vì nhẵn bóng.
- Thời gian mài lâu hơn bình thường dù thao tác không đổi (đá mòn, giảm cắt gọt).
- Bề mặt bánh mài mòn lõm, không còn phẳng.
Bánh mài là vật tư tiêu hao nên các xưởng dùng máy VEG thường xuyên nên dự phòng sẵn bánh mài đúng loại và cỡ để không gián đoạn công việc. Tuổi thọ bánh mài phụ thuộc tần suất và cường độ sử dụng.
Hướng Dẫn Mài Dao Phay Ngón, Thay Đá Và Vệ Sinh Máy VEG
Quy trình mài dao phay ngón trên máy VEG
Máy mài dao phay ngón VEG mài lại lưỡi cắt dao phay 2, 3 hoặc 4 me bằng bộ holder có đánh dấu 2/3/4 me tương ứng. Quy trình cơ bản gồm: chọn holder theo số me của dao, kẹp dao vào holder, đưa dao tiếp xúc bánh mài theo góc và vị trí định sẵn, rồi mài lần lượt từng me. Thao tác căn góc và độ ăn dao nên xem video hướng dẫn trực quan để làm đúng ngay từ đầu, tránh mài lệch me.
Xem video hướng dẫn cách mài dao phay ngón trên máy VEG tại kênh YouTube NAMDUONGTOOL:
Thay bánh mài trên máy VEG
- Tắt máy, rút nguồn điện trước khi thao tác.
- Tháo nắp che bánh mài ở đầu mài.
- Nới trục giữ bánh mài, tháo bánh cũ đã mòn.
- Lắp bánh mài mới đúng mã (đúng loại CBN hoặc SDC theo vật liệu dao, đúng dải đường kính S/L theo máy), siết chặt trục.
- Lắp lại nắp che, cấp nguồn và chạy thử không tải để kiểm tra bánh mài quay êm, không rung.
Các bước thao tác chi tiết bạn tham khảo tài liệu hướng dẫn đi kèm máy.
Vệ sinh và bảo dưỡng máy VEG
- Sau mỗi ca mài, thổi khí nén hoặc quét sạch bột mài và mạt dao trên bánh mài, holder và khu vực đầu mài.
- Lau sạch holder và collet trước khi kẹp dao để mài đúng tâm, tránh lệch me.
- Giữ máy khô ráo, không để bột mài tích tụ trong khay và các khe của máy.
- Thay bánh mài đúng mã khi bánh mòn không đều hoặc mài không còn sắc.
Câu Hỏi Thường Gặp Về Đá Mài Dao Phay Ngón
Đá mài dao phay ngón có mấy loại?
Có hai loại theo vật liệu mài: đá CBN cho dao phay HSS và đá SDC (kim cương) cho dao phay hợp kim. Mỗi loại lại chia theo đường kính dao và model máy VEG-13A hoặc VEG-25A, tổng cộng 6 mã.
Dao phay ngón hợp kim (carbide) dùng đá mài nào?
Dao phay ngón hợp kim dùng đá SDC (kim cương) — các mã VEG-13DS, VEG-13DL (máy VEG-13A) hoặc VEG-25DSV (máy VEG-25A). Không dùng đá CBN cho dao carbide.
Máy VEG-13A và VEG-25A dùng bánh mài khác nhau không?
Có, hai máy dùng bánh mài khác nhau theo dải đường kính dao. VEG-13A mài dao Ø4~13 mm (bánh mã VEG-13xx), VEG-25A mài dao Ø12~25 mm (bánh mã VEG-25xxV).
Đá mài dao phay ngón có dùng chung với máy mài mũi khoan được không?
Không — bánh mài dao phay ngón thiết kế riêng cho máy mài dao phay ngón VEG. Máy mài mũi khoan VDG dùng bánh mài riêng (xem bài đá mài mũi khoan).
Mua Đá Mài Dao Phay Ngón VERTEX Chính Hãng Tại Nam Dương
Nam Dương là nhà phân phối chính hãng VERTEX (Đài Loan) tại Việt Nam, hoạt động từ năm 2011, cung cấp đầy đủ 6 mã bánh mài dao phay ngón CBN và SDC cùng máy mài dao phay ngón VEG và phụ tùng đồng bộ.
Khi mua tại Nam Dương, bạn nhận được:
- Bánh mài chính hãng VERTEX, đúng mã theo model máy (VEG-13A hoặc VEG-25A), đúng loại đá theo vật liệu dao.
- Tư vấn kỹ thuật chọn đúng CBN (dao HSS) hay SDC (dao carbide) và đúng cỡ theo đường kính dao, tránh mua nhầm.
- Hỗ trợ xác định mã bánh mài qua hotline trước khi đặt hàng.
Giá bán: [liên hệ].
