Đai ốc chữ T mâm cặp thủy lực là chi tiết ren dùng để nối chấu mềm với mâm cặp thủy lực trên máy tiện CNC, lắp vào rãnh chữ T ở mặt mâm cặp. VERTEX sản xuất 6 mã, từ B-205T đến B-215T, theo cỡ mâm cặp từ 5 đến 15 inch, dùng được cho mâm cặp Kitagawa B-200 Series và các mâm cặp thủy lực thương hiệu Đài Loan.
Đai Ốc Chữ T Khác Chấu Mềm Và Chấu Cứng Ở Điểm Nào?
Đai ốc chữ T không phải là chấu kẹp. Đây là chi tiết ren dùng để siết chấu mềm cố định vào rãnh chữ T trên mặt mâm cặp thủy lực. Catalogue VERTEX ghi rõ công dụng này: nối mâm cặp thủy lực (power chuck) với chấu mềm (soft jaw). Bạn cần mua riêng hai sản phẩm để hoàn chỉnh bộ gá: Chấu mềm máy tiện CNC để tiện lại theo hình dạng phôi cần gia công, và đai ốc chữ T để siết chấu đó cố định vào mâm cặp.
Đai ốc chữ T khác Chấu kẹp cứng máy tiện CNC ở chỗ catalogue VERTEX chỉ ghi đai ốc chữ T dùng cho chấu mềm — tờ catalogue của chấu cứng không nhắc tới đai ốc chữ T này. Khi chi tiết gia công đã ở dạng phôi thô hoặc đã qua gia công thô, bạn có thể cân nhắc chấu cứng thay vì chấu mềm; còn khi cần độ đồng tâm cao trên chi tiết mỏng hoặc thành mỏng, chấu mềm đi cùng đai ốc chữ T là lựa chọn phù hợp.
Vì Sao Chấu Mềm Cần Đai Ốc Chữ T Rời?
Rãnh chữ T trên mâm cặp thủy lực cho phép bạn trượt đai ốc vào đúng vị trí trước khi siết chặt, thay vì phải khoan lỗ ren cố định trên thân mâm cặp. Cách lắp này giúp bạn tháo chấu mềm ra để tiện lại (rebore) khi đổi sang phôi cỡ khác, rồi lắp về đúng vị trí cũ mà không cần gia công thêm trên mâm cặp. Đai ốc chữ T vì vậy là phụ kiện hao mòn theo số lần tháo lắp chấu mềm, độc lập với tuổi thọ của mâm cặp — bạn có thể cần thay mới đai ốc trước khi mâm cặp xuống cấp.
Bảng Thông Số 6 Mã Đai Ốc Chữ T B-205T Đến B-215T
Bảng dưới đây liệt kê đủ 6 mã đai ốc chữ T VERTEX, tra trực tiếp theo cỡ mâm cặp tính bằng inch — catalogue in thẳng cỡ inch ngay trên mỗi dòng, bạn không cần quy đổi qua tên model. VERTEX bán đai ốc chữ T theo bộ 3 chiếc, khớp với mâm cặp 3 chấu tiêu chuẩn trên máy tiện CNC.

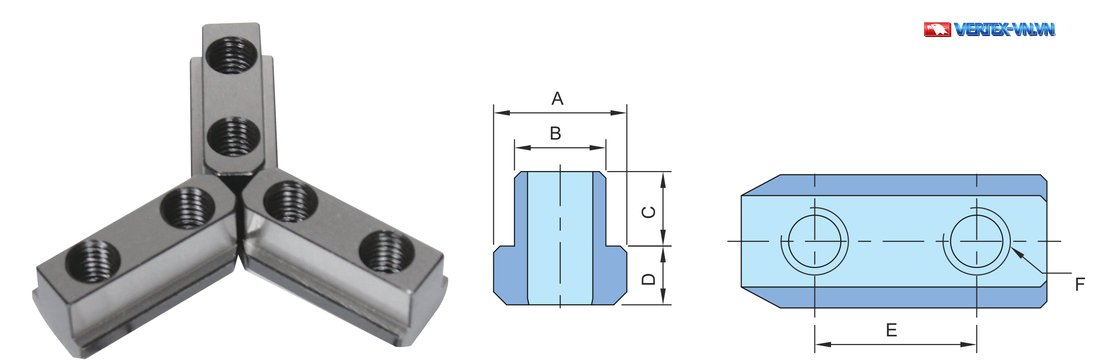

Các ký hiệu A, B, C, D, E và ren F trong bảng dưới đây được đánh dấu trên bản vẽ sau — đối chiếu bản vẽ với bảng để tra đúng kích thước cần dùng.
| Mã | Cỡ mâm cặp | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Ren (F) | Khối lượng (kg) | Mã code |
|---|---|---|---|---|---|---|---|---|---|
| B-205T | 5″ | 14 | 10 | 9,5 | 5 | 14 | M8 | 0,1 | 5002-390 |
| B-206T | 6″ | 17,5 | 12 | 11 | 7,5 | 20 | M10 | 0,1 | 5002-391 |
| B-208T | 8″ | 20,5 | 14 | 12 | 8,5 | 25 | M12 | 0,2 | 5002-392 |
| B-210T | 10″ | 22,5 | 16 | 13 | 8,5 | 30 | M12 | 0,3 | 5002-393 |
| B-212T | 12″ | 28 | 21 | 16,5 | 11,5 | 30 | M16 | 0,6 | 5002-394 |
| B-215T | 15″ | 33,5 | 22 | 29 | 16,5 | 43 | M20 | – | 5002-395 |
Ghi chú: B-215T (cỡ 15″) không có số liệu khối lượng trên catalogue VERTEX — để trống, không suy diễn.
Năm kích thước A, B, C, D, E là kích thước lắp ráp theo bản vẽ kỹ thuật của catalogue, không có tên gọi riêng ngoài bản vẽ. Cột Ren (F) là kích thước ren của đai ốc, tăng dần theo cỡ mâm cặp: M8 ở B-205T (5″), M12 ở B-208T và B-210T (8″, 10″), rồi M16 ở B-212T (12″) và M20 ở B-215T (15″). Kích thước A cũng tăng theo cỡ mâm cặp, từ 14mm ở B-205T lên 33,5mm ở B-215T; khối lượng tăng từ 0,1kg ở B-205T và B-206T tới 0,6kg ở B-212T.
Cách Chọn Đai Ốc Chữ T Phù Hợp Với Mâm Cặp Của Bạn
Bạn chọn đai ốc chữ T theo đúng cỡ mâm cặp thủy lực đang dùng, tính bằng inch: mâm cặp 6 inch dùng B-206T, mâm cặp 10 inch dùng B-210T, không đổi lẫn giữa các cỡ. Sau khi chọn đúng cỡ, bạn cần đối chiếu thêm kích thước C (phần lọt vào rãnh chữ T) và ren F với lỗ ren trên chấu mềm đang dùng, vì hai mâm cặp cùng cỡ inch nhưng khác hãng có thể sai khác vài milimet ở kích thước rãnh này.
- Quý khách tham khảo video về cách chọn chấu mềm máy tiện CNC trên kênh Youtube NAMDUONGTOOL dưới đây:
Catalogue VERTEX ghi đai ốc chữ T B-205T đến B-215T dùng được cho mâm cặp Kitagawa B-200 Series và các mâm cặp thủy lực thương hiệu Đài Loan. Nam Dương là nhà phân phối chính hãng VERTEX tại Việt Nam và thường tư vấn khách đối chiếu kích thước rãnh chữ T thực tế trước khi đặt hàng, để tránh trường hợp đai ốc đúng cỡ inch nhưng không lọt rãnh thực tế trên mâm cặp. Nếu bạn cần xem trọn các dòng mâm cặp thủy lực VERTEX đang phân phối để đối chiếu, tham khảo thêm danh mục Mâm cặp thủy lực.
Câu Hỏi Thường Gặp Về Đai Ốc Chữ T Mâm Cặp Thủy Lực
Đai ốc chữ T mâm cặp thủy lực dùng để làm gì?
Đai ốc chữ T dùng để siết cố định chấu mềm vào rãnh chữ T trên mặt mâm cặp thủy lực. Đây là chi tiết ren kết nối, không phải chấu kẹp, và cần lắp cùng lúc khi bạn thay chấu mềm mới lên mâm cặp.
Một bộ đai ốc chữ T VERTEX gồm bao nhiêu chiếc?
Một bộ gồm 3 chiếc, khớp với mâm cặp 3 chấu tiêu chuẩn trên máy tiện CNC.
B-215T có khối lượng bao nhiêu?
Catalogue VERTEX không công bố khối lượng cho B-215T (cỡ 15 inch). Năm mã còn lại, từ B-205T đến B-212T, có khối lượng từ 0,1kg đến 0,6kg.
Đai ốc chữ T B-205T đến B-215T có dùng được cho mâm cặp Đài Loan không?
Có. Catalogue VERTEX ghi rõ dải mã này dùng được cho mâm cặp Kitagawa B-200 Series và mâm cặp thủy lực thương hiệu Đài Loan, miễn kích thước rãnh chữ T khớp với mã đai ốc đã chọn.
Đai ốc chữ T có dùng chung được với chấu cứng không?
Catalogue VERTEX chỉ ghi đai ốc chữ T dùng để nối mâm cặp với chấu mềm; tờ catalogue của chấu cứng không nhắc tới đai ốc chữ T này. Nếu bạn dùng chấu cứng, cần xác nhận riêng cách lắp với nhà cung cấp trước khi đặt hàng.
