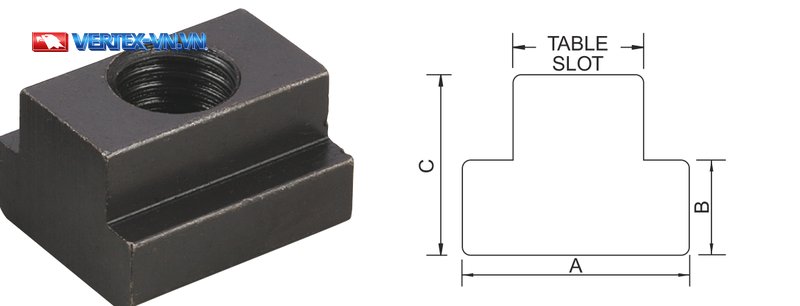

Đai ốc chữ T VERTEX lắp vào rãnh chữ T trên bàn máy phay, dùng cùng bu lông kẹp phôi để giữ chặt đồ gá hoặc phôi gia công. VERTEX có 24 mã: 9 mã hệ mét (cỡ rãnh 10–28 mm, ren M8–M24) và 15 mã hệ inch (cỡ rãnh 7/16″–1-1/16″, ren 3/8-16 đến 1-8) — bạn tra đúng mã bằng cách đối chiếu cả cỡ rãnh bàn máy lẫn ren bu lông ở hai bảng dưới đây. Nếu bạn đang tìm loại đai ốc chữ T nối mâm cặp thủy lực với chấu kẹp, đó là sản phẩm khác — xem đai ốc chữ T mâm cặp thủy lực, không lắp được vào rãnh bàn máy phay. Nam Dương Tool phân phối trực tiếp phụ kiện máy phay VERTEX Đài Loan tại Việt Nam hơn 10 năm.
Bảng Hệ Mét Đai Ốc Chữ T VERTEX — 9 Mã Theo Cỡ Rãnh 10–28 Mm
VERTEX có 9 mã đai ốc chữ T hệ mét, từ 3412M (rãnh 10 mm, ren M8) đến 3418M (rãnh 28 mm, ren M24) — tra theo bảng dưới.

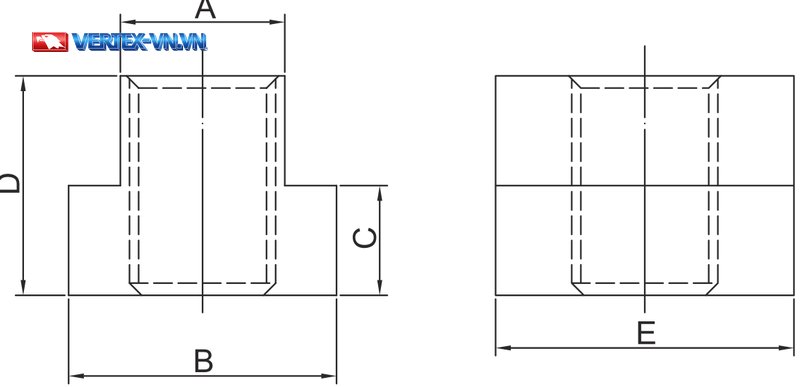

| Mã | Table Slot (mm) | Thread Size | A±0,3 | B | C | D | E | Mã kho |
|---|---|---|---|---|---|---|---|---|
| 3412M | 10 | M8 | 9 | 16 | 6 | 12 | 22 | 1003-020 |
| 3423M | 12 | M10 | 11,5 | 18 | 7 | 14 | 22 | 1003-021 |
| 3414M | 14 | M12 | 13,5 | 22 | 8 | 16 | 28 | 1003-022 |
| A3424M | 16 | M12 | 15,3 | 25 | 8 | 16 | 28 | 1003-023 |
| B3424M | 16 | M14 | 15,3 | 25 | 8 | 16 | 28 | 1003-024 |
| 3415M | 18 | M16 | 17 | 28 | 11 | 20 | 32 | 1003-025 |
| 3416M | 20 | M18 | 19,5 | 32 | 12 | 24 | 38 | 1003-026 |
| 3417M | 22 | M20 | 21,5 | 35 | 14 | 28 | 38 | 1003-027 |
| 3418M | 28 | M24 | 26,5 | 44 | 18 | 36 | 38 | 1003-028 |
Bảng trên chỉ đủ khi bạn tra đúng cả hai cột Table Slot và Thread Size cùng lúc — hai mã A3424M và B3424M cùng cỡ rãnh 16 mm là ví dụ điển hình, phần tiếp theo hướng dẫn cách tra để bạn không chọn nhầm mã.
Cách Chọn Đúng Mã Đai Ốc Chữ T — Tra Đồng Thời Cỡ Rãnh Và Ren Bu Lông
Chọn đúng mã đai ốc chữ T cần bạn khớp cùng lúc hai thông số trên bảng: cột Table Slot và cột Thread Size. Bạn thực hiện theo hai bước sau:
- Đo bề rộng rãnh chữ T trên bàn máy phay bằng thước, rồi đối chiếu với cột Table Slot trong bảng hệ mét hoặc bảng hệ inch.
- Xác định ren của bu lông kẹp phôi đang dùng — hệ mét gồm M8, M10, M12, M14, M16, M18, M20, M24; hệ inch gồm 3/8-16, 1/2-12, 1/2-13, 5/8-11, 3/4-10, 7/8-9, 1-8 — rồi đối chiếu với cột Thread Size trên cùng dòng.
Bạn chỉ chọn đúng mã khi cả hai cột trên cùng một dòng đều khớp. Rãnh bàn máy 16 mm có tới hai mã khác ren là A3424M và B3424M; nếu bạn chỉ khớp được cỡ rãnh mà chưa xác định ren, bạn chưa đủ căn cứ để đặt hàng đúng mã. Bu lông kẹp phôi vặn trực tiếp vào đai ốc chữ T, nên ren của hai chi tiết phải trùng nhau tuyệt đối.
Với bàn máy phay dùng hệ đo inch, bạn tra theo bảng hệ inch dưới đây theo đúng hai bước ở trên.
Bảng Hệ Inch Đai Ốc Chữ T VERTEX — 15 Mã Theo Cỡ Rãnh 7/16″–1-1/16″
VERTEX có 15 mã đai ốc chữ T hệ inch, từ 3413I (rãnh 7/16″, ren 3/8-16) đến 3418I (rãnh 1-1/16″, ren 1-8). Cột Thread Size trên catalogue gốc gộp chung cho nhiều dòng liền nhau — ví dụ ren 1/2-12 · 1/2-13 dùng cho ba mã 3414I, 3424I và 3434I; bảng dưới đã tách riêng từng dòng để bạn tra trực tiếp.
| Mã | Table Slot | Thread Size | A | B | C | Length | Khối lượng (kg) | Mã kho |
|---|---|---|---|---|---|---|---|---|
| 3413I | 7/16 | 3/8-16 | 11/16 | 7/32 | 1/2 | 7/8 | 0,023 | 1003-180 |
| 3423I | 1/2 | 3/8-16 | 7/8 | 9/32 | 1/2 | 7/8 | 0,032 | 1003-181 |
| 3433I | 9/16 | 3/8-16 | 7/8 | 11/32 | 5/8 | 1-1/8 | 0,048 | 1003-182 |
| 3414I | 9/16 | 1/2-12 · 1/2-13 | 7/8 | 11/32 | 5/8 | 1-1/8 | 0,048 | 1003-183 |
| 3424I | 5/8 | 1/2-12 · 1/2-13 | 1 | 11/32 | 5/8 | 1-1/8 | 0,06 | 1003-184 |
| 3434I | 11/16 | 1/2-12 · 1/2-13 | 1-1/8 | 7/16 | 3/4 | 1-1/4 | 0,087 | 1003-185 |
| 3415I | 11/16 | 5/8-11 | 1-1/8 | 7/16 | 3/4 | 1-1/4 | 0,087 | 1003-186 |
| 3425I | 3/4 | 5/8-11 | 1-1/4 | 15/32 | 3/4 | 1-1/4 | 0,102 | 1003-187 |
| 3435I | 13/16 | 5/8-11 | 1-1/4 | 9/16 | 1 | 1-1/2 | 0,142 | 1003-188 |
| 3416I | 13/16 | 3/4-10 | 1-1/4 | 9/16 | 1 | 1-1/2 | 0,142 | 1003-189 |
| 3426I | 7/8 | 3/4-10 | 1-1/2 | 9/16 | 1 | 1-1/2 | 0,175 | 1003-190 |
| 3436I | 1 | 3/4-10 | 1-5/8 | 5/8 | 1 | 1-3/4 | 0,2 | 1003-191 |
| 3446I | 1-1/16 | 3/4-10 | 1-5/8 | 11/16 | 1-1/2 | 2 | 0,23 | 1003-192 |
| 3417I | 1 | 7/8-9 | 1-5/8 | 5/8 | 1 | 1-1/2 | 0,21 | 1003-193 |
| 3418I | 1-1/16 | 1-8 | 1-5/8 | 11/16 | 1-1/2 | 2 | 0,25 | 1003-194 |
Hai bảng trên còn ẩn một điểm dễ gây đặt nhầm mã — một số mã có cùng cỡ rãnh nhưng ren lại hoàn toàn khác nhau. Phần tiếp theo liệt kê đủ các cặp này để bạn đối chiếu trước khi đặt hàng.
Cảnh Báo: 6 Cặp Mã Cùng Cỡ Rãnh Nhưng Khác Ren
Sáu cặp mã trong hai bảng trên có cùng cỡ rãnh bàn máy nhưng ren hoàn toàn khác nhau — ví dụ cỡ rãnh 16 mm có cả A3424M (ren M12) và B3424M (ren M14), nên bạn không thể chọn đúng mã chỉ bằng cách đo cỡ rãnh. Bảng dưới liệt kê đủ 6 cặp này.
| Cỡ rãnh bàn máy | Hai mã cùng cỡ rãnh | Ren khác nhau |
|---|---|---|
| 16 mm | A3424M ↔ B3424M | M12 ↔ M14 |
| 9/16″ | 3433I ↔ 3414I | 3/8-16 ↔ 1/2-12 · 1/2-13 |
| 11/16″ | 3434I ↔ 3415I | 1/2-12 · 1/2-13 ↔ 5/8-11 |
| 13/16″ | 3435I ↔ 3416I | 5/8-11 ↔ 3/4-10 |
| 1″ | 3436I ↔ 3417I | 3/4-10 ↔ 7/8-9 |
| 1-1/16″ | 3446I ↔ 3418I | 3/4-10 ↔ 1-8 |
Cặp 3436I và 3417I (cùng cỡ rãnh 1″) còn khác cả chiều dài Length (1-3/4″ so với 1-1/2″) và khối lượng (0,2 kg so với 0,21 kg) — hai mã này dễ bị coi là giống hệt nhau nếu bạn chỉ nhìn cỡ rãnh. Khi bạn chỉ đo được cỡ rãnh mà chưa xác định chắc ren bu lông, bạn không nên chọn đại một trong hai mã cùng cỡ — bạn nên xác định đúng ren trước khi đặt hàng.
Ngoài việc phân biệt đúng mã trong cùng một bảng, bạn cũng cần phân biệt đúng dòng sản phẩm — vì còn một loại đai ốc chữ T khác, dùng cho mâm cặp thủy lực chứ không lắp vào bàn máy phay.
Phân Biệt Đai Ốc Chữ T Bàn Máy Phay Và Đai Ốc Chữ T Mâm Cặp Thủy Lực
Đai ốc chữ T trong bài này lắp vào rãnh chữ T trên bàn máy phay, khác với đai ốc chữ T mâm cặp thủy lực mã B-205T đến B-215T dùng để nối mâm cặp thủy lực với chấu kẹp. Hai dòng sản phẩm không thay thế được cho nhau: đai ốc chữ T bàn máy phay không lắp được vào mâm cặp thủy lực, và ngược lại. Nếu bạn đang tìm loại nối mâm cặp với chấu kẹp, bạn nên chuyển sang trang đai ốc chữ T mâm cặp thủy lực thay vì đặt hàng theo hai bảng ở trên.
Dù khác ứng dụng, cả hai dòng đai ốc chữ T của VERTEX đều dùng chung tiêu chuẩn vật liệu và xử lý bề mặt.
Vật Liệu, Độ Cứng Và Xử Lý Bề Mặt Đai Ốc Chữ T VERTEX
Đai ốc chữ T VERTEX làm từ thép qua nhiệt luyện, đạt độ cứng khoảng HRC 34°, bề mặt xử lý ô-xy hoá đen để hạn chế gỉ trong môi trường xưởng gia công. Ba đặc tính này áp dụng chung cho toàn bộ 24 mã, cả hệ mét lẫn hệ inch.
Catalogue VERTEX ghi rõ mọi chi tiết trong bộ đều mua lẻ được, nên khi chỉ cần bổ sung một vài đai ốc chữ T thì không phải mua nguyên bộ.
Mua Lẻ Đai Ốc Chữ T Để Bổ Sung Cho Bộ Gá Kẹp 52 Chi Tiết
Bộ gá kẹp 52 chi tiết của VERTEX có sẵn 6 đai ốc chữ T trong bộ, và mọi chi tiết trong bộ gá kẹp 52 chi tiết đều mua lẻ được khi bạn cần bổ sung số lượng hoặc thay thế chi tiết bị mất, hỏng.
Bạn cũng có thể mua kèm đai ốc nối bu lông — phụ kiện nối dài bu lông kẹp phôi, thường dùng cùng đai ốc chữ T và bộ gá kẹp trong cùng một lần gá đặt phôi.
Câu Hỏi Thường Gặp Về Đai Ốc Chữ T VERTEX
Đai Ốc Chữ T VERTEX Dùng Để Làm Gì?
Đai ốc chữ T VERTEX dùng để lắp vào rãnh chữ T trên bàn máy phay, phối hợp với bu lông kẹp phôi để giữ chặt đồ gá hoặc phôi gia công trong quá trình gia công cắt gọt. Bạn chọn mã theo đúng cỡ rãnh bàn máy và ren bu lông đang dùng, tra theo hai bảng hệ mét và hệ inch ở trên.
Đai Ốc Chữ T Hệ Mét Và Hệ Inch Có Lắp Lẫn Được Không?
Không. Cỡ rãnh (Table Slot) và ren (Thread Size) của hệ mét và hệ inch không trùng nhau — hệ mét bắt đầu từ 3412M với rãnh 10 mm, còn hệ inch bắt đầu từ 3413I với rãnh 7/16″, hai trị số này không thể dùng thay cho nhau. Bạn cần chọn đúng hệ đo theo bàn máy phay đang dùng, không trộn lẫn hai bảng khi tra mã.
Rãnh Bàn Máy Phay Cỡ 16 Mm Dùng Mã Đai Ốc Chữ T Nào?
Rãnh 16 mm có hai mã đai ốc chữ T là A3424M (ren M12) và B3424M (ren M14). Cỡ rãnh giống nhau không đủ để phân biệt hai mã này — bạn cần xác định đúng ren của bu lông kẹp phôi đang dùng trước khi đặt hàng, vì lắp nhầm ren thì đai ốc và bu lông không vặn khít vào nhau.
Đai Ốc Chữ T Này Khác Gì Đai Ốc Chữ T Mâm Cặp Thủy Lực Và Đai Ốc Nối Bu Lông?
Ba chi tiết có công dụng khác nhau dù tên gọi gần giống nhau. Đai ốc chữ T trong bài này lắp vào rãnh chữ T trên bàn máy phay; đai ốc chữ T mâm cặp thủy lực (mã B-205T đến B-215T) dùng để nối mâm cặp thủy lực với chấu kẹp; đai ốc nối bu lông là phụ kiện dùng để nối dài bu lông kẹp phôi. Cả ba chi tiết thường xuất hiện cùng nhau trong một lần gá đặt phôi trên máy phay.
Tư Vấn Kỹ Thuật Và Báo Giá Đai Ốc Chữ T VERTEX
Nam Dương Tool tư vấn chọn đúng mã đai ốc chữ T theo cỡ rãnh bàn máy phay và ren bu lông kẹp phôi đang dùng, đồng thời báo giá theo số lượng thực tế. Nếu bạn chưa chắc chắn về cỡ rãnh hoặc ren bu lông, hãy gọi hotline 0911 066 515 hoặc email sale@namduongtool.com để được tra đúng mã trong số 24 mã đai ốc chữ T VERTEX.
