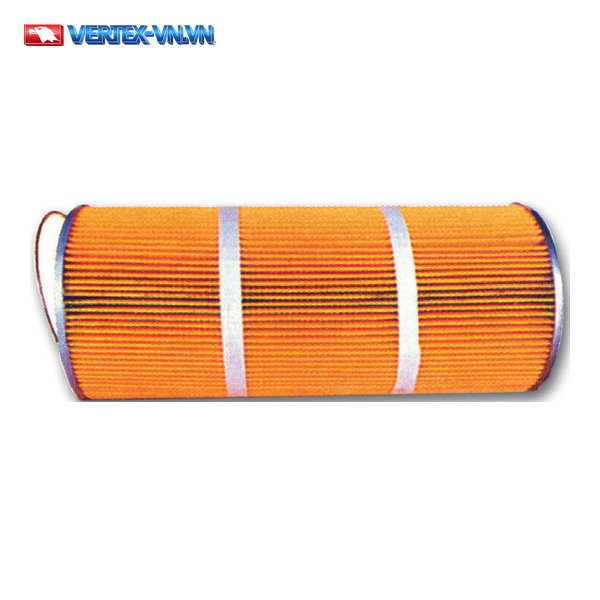

Lõi lọc dầu máy EDM VERTEX NH
Bảng thông số lõi lọc dầu máy EDM VERTEX NH
Lõi lọc dầu máy EDM VERTEX NH
Bảng thông số lõi lọc dầu máy EDM VERTEX NH

Lõi Lọc Dầu Máy EDM VERTEX – NH-01, NH-09, NH-09S, NH-600L

Liên Hệ

Lõi lọc dầu máy EDM VERTEX gồm 4 mã NH-01, NH-09, NH-09S, và NH-600L, dùng cho máy EDM (gia công bằng tia lửa điện) sử dụng dầu làm dung dịch gia công, cùng đường kính ngoài 150mm.

Đường kính ngoài: 150mm (cả 4 mã)
Đường kính trong: 26 – 91mm tùy mã
Chiều dài: 309 – 600mm tùy mã
Khối lượng: 0.8 – 1.2kg tùy mã
Dòng máy phù hợp: SEIBU.JAPAX.SODICK.AMADA (NH-01) · CHARMILLES.AGIE.MITSUBISHI (NH-09)
Mã sản phẩm: NH-01 · NH-09 · NH-09S · NH-600L (4 mã)
Đại diện thương hiệu VERTEX tại Việt Nam
  • Chi tiết sản phẩm
  • Đánh giá (0)

Lõi lọc dầu máy EDM VERTEX dòng NH là lõi lọc thay thế lắp trong hệ thống lọc dầu của máy xung điện EDM (gia công bằng tia lửa điện) dùng dầu làm dung dịch gia công. Lõi lọc được dùng để giữ lại mạt kim loại sinh ra khi phóng tia lửa điện để dầu sạch quay lại vùng gia công, giúp giữ tốc độ gia công ổn định, hạn chế mài mòn máy và giữ độ chính xác kích thước chi tiết; khi lõi bị nghẹt thì thay lõi mới. Dòng gồm 4 mã NH-01, NH-09, NH-09S, và NH-600L, cùng đường kính ngoài 150mm nhưng khác nhau ở đường kính trong và chiều dài.

Lõi lọc dầu máy EDM VERTEX NH
Lõi lọc dầu máy EDM VERTEX NH

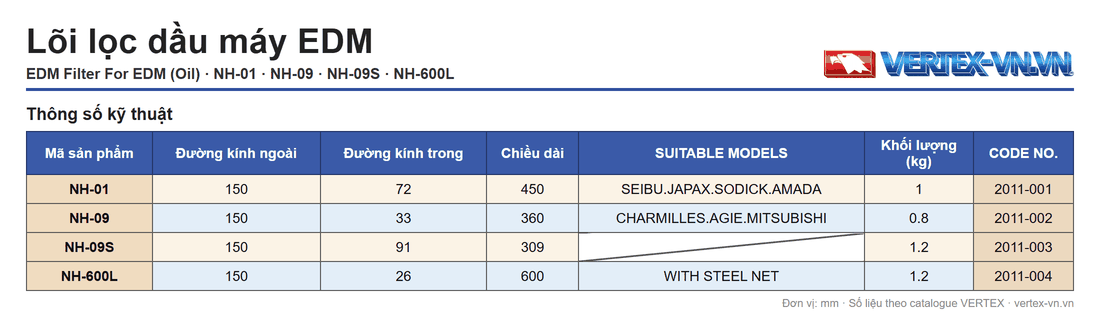

Bảng Thông Số Lõi Lọc Dầu Máy EDM NH

Thông số của 4 mã lõi lọc dầu máy EDM VERTEX, đơn vị milimét (mm):

Mã sản phẩm Đường kính ngoài (mm) Đường kính trong (mm) Chiều dài (mm) SUITABLE MODELS (dòng máy phù hợp) Khối lượng (kg) CODE NO.
NH-01 150 72 450 SEIBU.JAPAX.SODICK.AMADA 1 2011-001
NH-09 150 33 360 CHARMILLES.AGIE.MITSUBISHI 0.8 2011-002
NH-09S 150 91 309 1.2 2011-003
NH-600L 150 26 600 WITH STEEL NET 1.2 2011-004
Bảng thông số lõi lọc dầu máy EDM VERTEX NH
Bảng thông số lõi lọc dầu máy EDM VERTEX NH

Cả 4 mã đều có đường kính ngoài 150mm; điểm khác nhau nằm ở đường kính trong (26–91mm) và chiều dài (309–600mm) — đây là hai trị số bạn cần đối chiếu khi chọn mã.

NH-09S có đường kính trong lớn hơn ba mã còn lại, còn NH-600L dài hơn ba mã còn lại.

Dòng Máy Phù Hợp

NH-01 dùng cho máy EDM các hãng SEIBU, JAPAX, SODICK, AMADA; còn NH-09 dùng cho CHARMILLES, AGIE, MITSUBISHI.

Hai mã còn lại là NH-09S và NH-600L; NH-600L là loại có lưới thép.

Với NH-09S và NH-600L, cách xác định đúng mã là đo đường kính trong và chiều dài lõi cũ như sau.

Chọn Mã Lõi Lọc Theo Đường Kính Trong Và Chiều Dài

Vì cả 4 mã cùng đường kính ngoài 150mm, cách chọn đúng mã khi không biết tên máy là đo đường kính trong và chiều dài của lõi lọc đang dùng rồi đối chiếu với thông số từng mã.

Cụ thể, lõi lọc cũ có đường kính trong khoảng 72mm và dài 450mm khớp với mã NH-01; đường kính trong 33mm và dài 360mm khớp NH-09; đường kính trong 91mm và dài 309mm khớp NH-09S; đường kính trong 26mm và dài 600mm khớp NH-600L.

Khối lượng của từng mã (0.8–1.2kg) có thể dùng làm chỉ số tham khảo phụ khi cân lõi cũ, bên cạnh hai kích thước chính là đường kính trong và chiều dài. Nếu đã biết hãng máy đang dùng, bạn đối chiếu theo danh sách hãng máy phù hợp để chọn mã nhanh hơn.

Câu Hỏi Thường Gặp Về Lõi Lọc Dầu Máy EDM VERTEX

Lõi lọc dầu máy EDM VERTEX là gì?

Là lõi lọc dùng cho máy EDM (gia công bằng tia lửa điện) sử dụng dầu làm dung dịch gia công. VERTEX cung cấp 4 mã NH-01, NH-09, NH-09S, và NH-600L, cùng đường kính ngoài 150mm.

VERTEX có những mã lõi lọc dầu EDM nào?

4 mã — NH-01 (đường kính trong 72mm, dài 450mm), NH-09 (đường kính trong 33mm, dài 360mm), NH-09S (đường kính trong 91mm, dài 309mm), và NH-600L (đường kính trong 26mm, dài 600mm).

Lõi lọc NH-01 khác NH-09 ở điểm nào?

Khác ở đường kính trong, chiều dài, khối lượng, và dòng máy phù hợp. Cùng đường kính ngoài 150mm, nhưng NH-01 có đường kính trong 72mm, dài 450mm, nặng 1kg, dùng cho SEIBU, JAPAX, SODICK, AMADA; còn NH-09 có đường kính trong 33mm, dài 360mm, nặng 0.8kg, dùng cho CHARMILLES, AGIE, MITSUBISHI.

Cả 4 mã lõi lọc dầu máy EDM VERTEX có cùng đường kính ngoài không?

Có. Cả NH-01, NH-09, NH-09S, và NH-600L đều có đường kính ngoài 150mm; chúng chỉ khác nhau ở đường kính trong (26–91mm) và chiều dài (309–600mm) — đây cũng là hai kích thước cần đo để chọn đúng mã khi không biết tên máy.

Để chọn đúng mã theo máy đang dùng hoặc theo kích thước lõi cũ, bạn có thể liên hệ để được tư vấn kỹ thuật cụ thể hơn.

Tư Vấn Kỹ Thuật

VERTEX (Đài Loan) là hãng vật tư gá kẹp và gia công được Nam Dương phân phối trực tiếp tại Việt Nam hơn 15 năm, sẵn sàng tư vấn chọn đúng mã lõi lọc theo máy đang dùng hoặc theo kích thước đo được.

Lõi lọc dầu máy EDM cùng nhóm vật tư EDM với ống điện cực đồng và dây đồng cắt dây, thuộc danh mục phụ kiện máy mài.

Liên hệ hotline 0911 066 515 để được tư vấn chọn mã và báo giá.
