Ống Điện Cực Đồng EDM VERTEX – VEB, VEP, VES (54 Mã)

Liên Hệ

Ống điện cực đồng EDM VERTEX gồm ba dòng VEB, VEP và VES với 54 mã theo cỡ HOLE DIA. (đường kính lỗ), vật liệu đồng thau (VEB, VES) hoặc đồng đỏ (VEP).

Vật liệu: đồng thau (VEB, VES) và đồng đỏ (VEP)
Kiểu lỗ: STANDARD (VEB, VEP) và SUPER 8 (VES)
Số mã: 54 (19 VEB + 19 VEP + 16 VES)
Dải HOLE DIA.: 0,4 – 2,2 (VEB/VEP) · 1,0 – 2,5 (VES)
Mã sản phẩm: VEB-04 ~ VEB-22 · VEP-04 ~ VEP-22 · VES-10 ~ VES-25 (54 mã)
Chiều dài: 300mm hoặc 400mm, giá như nhau
Quy cách: báo giá theo đơn vị bó 20 cây
Đại diện thương hiệu VERTEX tại Việt Nam
  • Chi tiết sản phẩm
  • Đánh giá (0)

Ống điện cực đồng EDM VERTEX VEB, VEP, VES là ống đồng rỗng làm điện cực cho máy khoan lỗ nhỏ bằng tia lửa điện (EDM khoan lỗ). Ống được dùng để khoan lỗ nhỏ, lỗ sâu trên vật liệu dẫn điện kể cả thép đã tôi và hợp kim cứng, điển hình là lỗ mồi để luồn dây cho máy cắt dây: dung dịch điện môi được bơm qua lòng ống xuống đáy lỗ để đẩy phoi ra ngoài. Ống điện cực mòn dần khi khoan nên là vật tư tiêu hao.

VERTEX có ba dòng: VEB (đồng thau) và VEP (đồng đỏ) cùng kiểu lỗ STANDARD, chung dải cỡ 0,4–2,2; và VES (đồng thau) kiểu lỗ SUPER 8, cỡ 1,0–2,5. Tổng cộng ba dòng có 54 mã: 19 mã VEB, 19 mã VEP và 16 mã VES. Mỗi dòng có sẵn hai chiều dài 300mm hoặc 400mm, giá bằng nhau, và VERTEX báo giá theo đơn vị bó 20 cây. Ba dòng khác nhau ở vật liệu và kiểu lỗ.

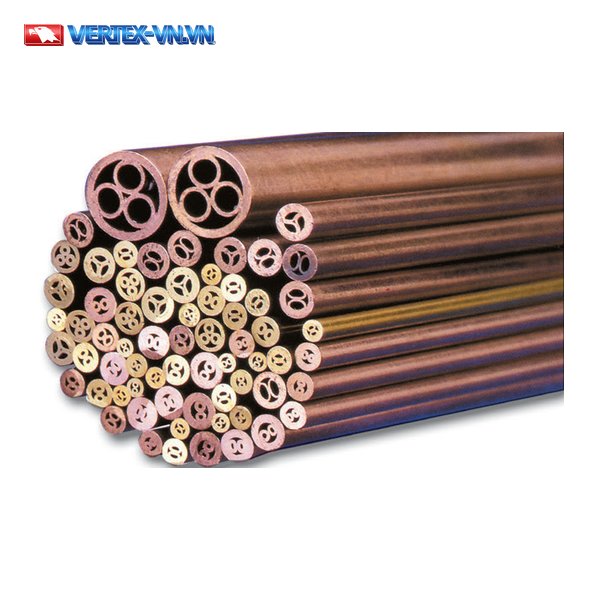

Ống điện cực đồng EDM VERTEX VEB VEP VES
Ống điện cực đồng EDM VERTEX VEB VEP VES

Ba Dòng Ống Điện Cực Đồng EDM VERTEX

VERTEX phân loại ống điện cực đồng EDM theo hai tiêu chí: vật liệu (đồng thau hoặc đồng đỏ) và kiểu lỗ (STANDARD hoặc SUPER 8), tạo thành ba dòng mã như bảng dưới.

Dòng Tiêu đề bảng in Vật liệu Dải HOLE DIA. Số mã
VEB STANDARD STYLE HOLE BRASS 0.4 – 2.2 19
VEP STANDARD STYLE HOLE COPPER 0.4 – 2.2 19
VES SUPER 8 STYLE HOLE BRASS PIPE ELECTRODE BRASS 1.0 – 2.5 16

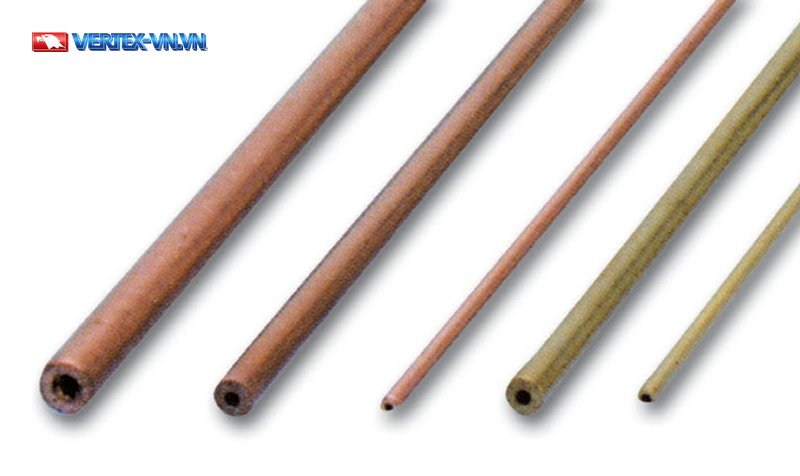

Ống điện cực đồng thau và ống đồng đỏ EDM VERTEX
Ống điện cực đồng thau và ống đồng đỏ EDM VERTEX

VES là ống điện cực đồng thau (brass) với kiểu lỗ SUPER 8. Kiểu lỗ SUPER 8 dùng cho gia công tốc độ cao và khoan lỗ không thông, nên khi cần khoan nhanh hoặc khoan lỗ không thông, bạn chọn dòng SUPER 8.

Với dòng STANDARD, VEB và VEP dùng chung một bảng mã theo từng cỡ HOLE DIA. — bạn tra chi tiết ở bảng tiếp theo.

Thông Số Kích Thước Ống Điện Cực Kiểu Lỗ STANDARD — VEB Và VEP

Dòng STANDARD có 19 cỡ HOLE DIA. (đường kính lỗ) từ 0,4 đến 2,2, mỗi cỡ có song song một mã VEB (đồng thau) và một mã VEP (đồng đỏ).

HOLE DIA. Mã VEB (BRASS) CODE NO. (VEB) Mã VEP (COPPER) CODE NO. (VEP)
0.4 VEB-04 2010-001 VEP-04 2010-030
0.5 VEB-05 2010-002 VEP-05 2010-031
0.6 VEB-06 2010-003 VEP-06 2010-032
0.7 VEB-07 2010-004 VEP-07 2010-033
0.8 VEB-08 2010-005 VEP-08 2010-034
0.9 VEB-09 2010-006 VEP-09 2010-035
1.0 VEB-10 2010-007 VEP-10 2010-036
1.1 VEB-11 2010-008 VEP-11 2010-037
1.2 VEB-12 2010-009 VEP-12 2010-038
1.3 VEB-13 2010-010 VEP-13 2010-039
1.4 VEB-14 2010-011 VEP-14 2010-040
1.5 VEB-15 2010-012 VEP-15 2010-041
1.6 VEB-16 2010-013 VEP-16 2010-042
1.7 VEB-17 2010-014 VEP-17 2010-043
1.8 VEB-18 2010-015 VEP-18 2010-044
1.9 VEB-19 2010-016 VEP-19 2010-045
2.0 VEB-20 2010-017 VEP-20 2010-046
2.1 VEB-21 2010-018 VEP-21 2010-047
2.2 VEB-22 2010-019 VEP-22 2010-048

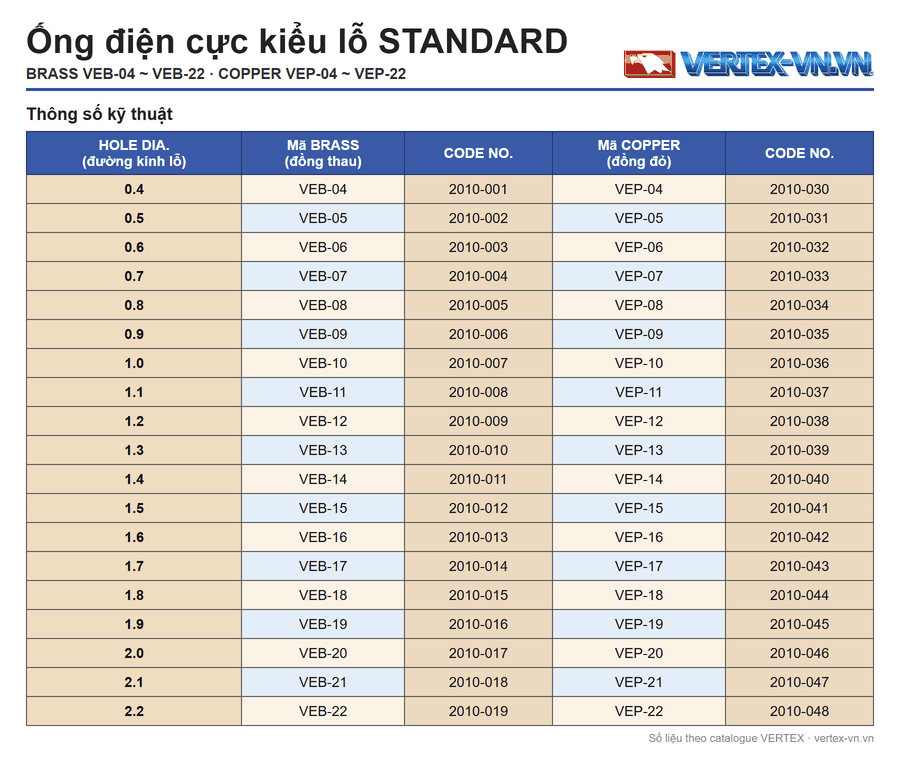

Bảng mã ống điện cực kiểu lỗ STANDARD VEB VEP VERTEX
Bảng mã ống điện cực kiểu lỗ STANDARD VEB VEP VERTEX

Hai chữ số sau gạch nối trong mỗi mã bằng đúng trị số HOLE DIA. nhân 10 — ví dụ VEB-04 ứng với cỡ 0,4, VEP-22 ứng với cỡ 2,2. Quy luật này khớp cả 38 mã VEB và VEP.

Ngoài dải 0,4–2,2 của VEB và VEP, VERTEX còn có dòng VES với kiểu lỗ SUPER 8 phủ dải cỡ lớn hơn, trình bày ở bảng tiếp theo.

Thông Số Kích Thước Ống Điện Cực Kiểu Lỗ SUPER 8 — VES

Dòng VES (kiểu lỗ SUPER 8) có 16 cỡ HOLE DIA. từ 1,0 đến 2,5, dải cao hơn dòng STANDARD.

HOLE DIA. Mã VES CODE NO.
1.0 VES-10 2010-064
1.1 VES-11 2010-065
1.2 VES-12 2010-066
1.3 VES-13 2010-067
1.4 VES-14 2010-068
1.5 VES-15 2010-069
1.6 VES-16 2010-070
1.7 VES-17 2010-071
1.8 VES-18 2010-072
1.9 VES-19 2010-073
2.0 VES-20 2010-074
2.1 VES-21 2010-075
2.2 VES-22 2010-076
2.3 VES-23 2010-077
2.4 VES-24 2010-078
2.5 VES-25 2010-079

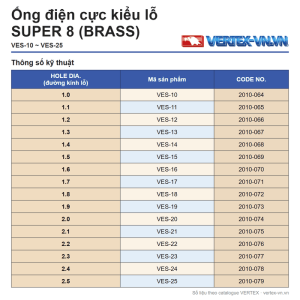

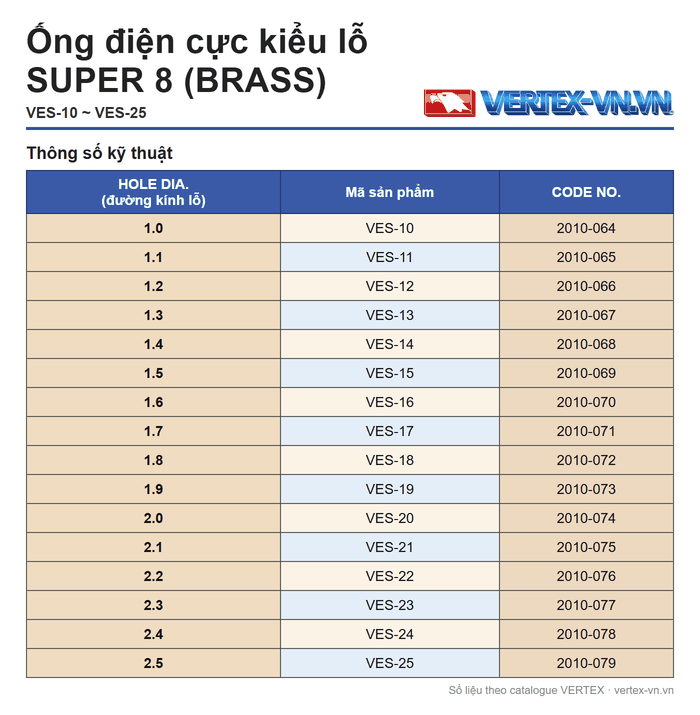

Bảng mã ống điện cực kiểu lỗ SUPER 8 VES VERTEX
Bảng mã ống điện cực kiểu lỗ SUPER 8 VES VERTEX

Bảng VES không tách hàng vật liệu riêng như bảng STANDARD — toàn bộ dòng này là đồng thau (brass). Đối chiếu hai bảng, cỡ 0,4–0,9 chỉ có ở dòng STANDARD (VEB, VEP), còn cỡ 2,3–2,5 chỉ có ở dòng VES.

Việc chọn giữa đồng thau và đồng đỏ ở dòng STANDARD phụ thuộc vào loại phôi bạn đang gia công.

Chọn Ống Đồng Thau Hay Ống Đồng Đỏ

Tiêu chí chọn vật liệu: ống đồng thau (VEB) dùng cho thép và thép đã qua nhiệt luyện, còn ống đồng đỏ (VEP) dùng cho vật liệu tungsten và các lỗ có cỡ nhỏ.

Bạn chọn theo loại phôi đang gia công. Cả VEB và VEP dùng chung kiểu lỗ STANDARD và chung dải HOLE DIA. 0,4–2,2; điểm khác nhau giữa hai mã cùng cỡ chỉ là vật liệu và phạm vi vật liệu phôi áp dụng.

Sau khi chọn được vật liệu và kiểu lỗ, bước tiếp theo là xác định chiều dài và quy cách đặt hàng.

Chiều Dài Và Quy Cách Đặt Hàng

Ống điện cực đồng EDM VERTEX có 2 chiều dài 300mm hoặc 400mm với giá như nhau, và bạn cần báo rõ chiều dài mong muốn khi đặt hàng.

  • Chiều dài: 300mm hoặc 400mm, giá như nhau — báo rõ chiều dài khi đặt hàng.
  • Đơn vị báo giá: theo bó 20 cây, áp dụng chung cho cả ba dòng VEB, VEP và VES.

Một số câu hỏi thường gặp khi chọn và đặt ống điện cực đồng EDM VERTEX được giải đáp ngắn gọn dưới đây.

Câu Hỏi Thường Gặp Về Ống Điện Cực Đồng EDM VERTEX

4 câu hỏi dưới đây giải đáp nhanh về vật liệu, cỡ và quy cách đặt hàng ống điện cực đồng EDM VERTEX.

Ống điện cực đồng EDM VERTEX là gì?

Là ống đồng dùng làm điện cực trên máy khoan tia lửa điện (EDM khoan lỗ nhỏ). VERTEX cung cấp ba dòng: VEB (đồng thau, kiểu lỗ STANDARD), VEP (đồng đỏ, kiểu lỗ STANDARD) và VES (đồng thau, kiểu lỗ SUPER 8), tổng cộng 54 mã.

Ống điện cực đồng thau VEB khác ống điện cực đồng đỏ VEP ở điểm nào?

Khác ở vật liệu và phạm vi vật liệu phôi áp dụng. Cả hai cùng kiểu lỗ STANDARD và cùng dải HOLE DIA. 0,4–2,2; VEB (đồng thau) dùng cho thép và thép đã nhiệt luyện, còn VEP (đồng đỏ) dùng cho vật liệu tungsten và các lỗ có cỡ nhỏ.

Ống điện cực đồng EDM VERTEX có những cỡ HOLE DIA. nào?

VEB và VEP có 19 cỡ HOLE DIA. từ 0,4 đến 2,2; VES có 16 cỡ từ 1,0 đến 2,5, bước cỡ đều là 0,1. Cỡ 0,4–0,9 chỉ có ở VEB/VEP, còn cỡ 2,3–2,5 chỉ có ở VES.

Ống điện cực đồng EDM VERTEX có bán theo bó không?

Có. Đơn giá tính theo bó 20 cây, với 2 chiều dài 300mm hoặc 400mm giá bằng nhau; bạn cần báo rõ chiều dài mong muốn khi đặt hàng.

Phụ Kiện Đi Kèm Và Tư Vấn Kỹ Thuật

Sau khi khoan lỗ, bạn cần giữ ống điện cực đồng cố định trên máy bằng ê tô/đầu kẹp điện cực EDM; ống điện cực nằm trong danh mục phụ kiện máy mài. Cùng nhóm vật tư EDM của VERTEX còn có dây đồng EDM, là dây cắt dùng cho máy cắt dây, khác vai trò với ống điện cực đồng. VERTEX cũng có lõi lọc dầu máy EDM trong cùng nhóm vật tư EDM.

VERTEX là dòng vật tư và phụ kiện gá kẹp Đài Loan được Nam Dương phân phối trực tiếp tại Việt Nam, với hơn 15 năm đại diện hãng. Đội ngũ kỹ thuật Nam Dương hỗ trợ bạn chọn đúng mã ống điện cực theo cỡ HOLE DIA. và loại phôi đang gia công. Liên hệ hotline 0911 066 515 để được tư vấn và báo giá.
