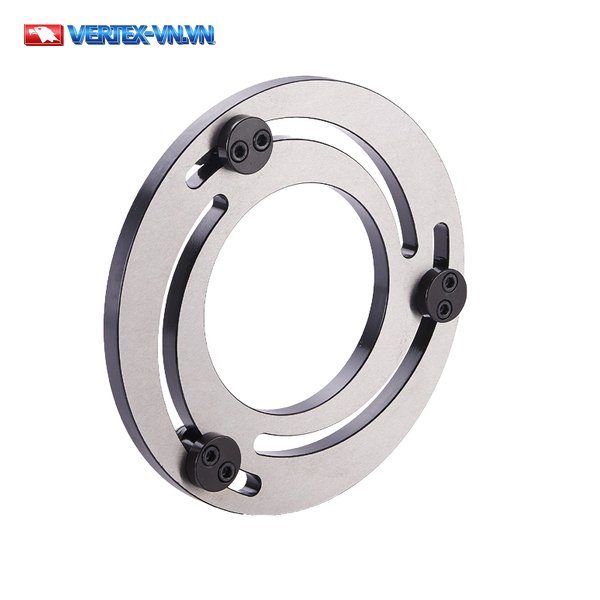

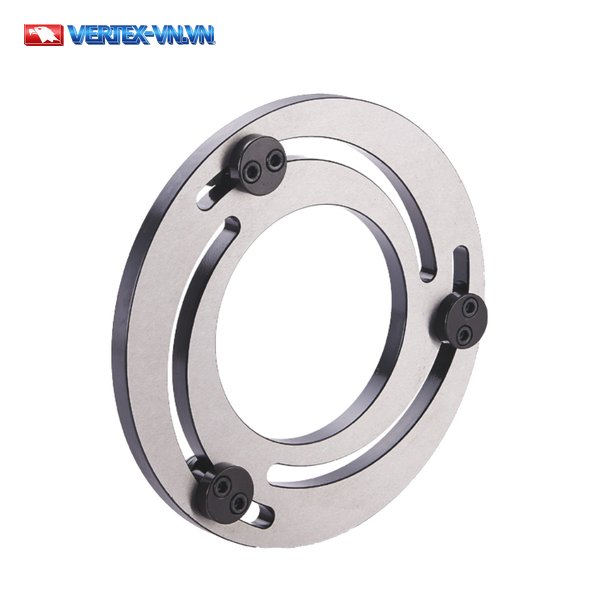

Vòng kẹp tiện chấu mềm VFR VERTEX là vòng dùng để kẹp chấu mềm trong lúc tiện chấu — không phải chấu kẹp, và không kẹp phôi. Catalogue VERTEX in nguyên văn: “the forming ring is used for cutting soft jaws by clamping and with extending”, nghĩa là vòng kẹp giữ chấu mềm bằng cách kẹp chặt và banh ra khi bạn gia công chấu. VERTEX sản xuất sáu mã vòng kẹp tiện chấu mềm: VFR-05, VFR-06, VFR-08, VFR-10, VFR-12 và VFR-15, với CODE NO. đi liền một dải từ 5002-360 đến 5002-365. Vòng kẹp tiện chấu mềm VFR dùng cho máy tiện CNC. Vòng kẹp tiện chấu mềm VFR thuộc nhóm phụ kiện mâm cặp máy tiện VERTEX — xem toàn bộ nhóm tại Mâm cặp máy tiện trước khi tìm hiểu công dụng cụ thể của vòng kẹp này.
Vòng Kẹp Tiện Chấu Mềm VFR Dùng Để Làm Gì
Vòng kẹp tiện chấu mềm VFR giúp tăng lực kẹp của chấu mềm sau khi gia công, cải thiện độ tròn và độ rung do lệch tâm, đồng thời giúp tiện chính xác hơn vì không có lỗ côn (như fig.3) và ít rung hơn — theo mô tả trên catalogue VERTEX. Vòng kẹp tiện chấu mềm VFR thực hiện được cả hai thao tác kẹp vào (như fig.1) và banh ra (như fig.2); kích thước điều chỉnh tùy ý, thao tác dễ và bền. Catalogue còn ghi vòng kẹp tiện chấu mềm VFR cải thiện thêm cho mâm cặp đã qua sử dụng, giúp mâm cặp đạt độ chính xác tốt hơn và lực kẹp mạnh hơn. Vòng kẹp tiện chấu mềm VFR dùng cho máy tiện CNC.

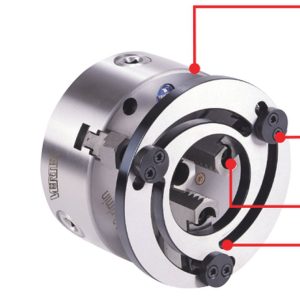

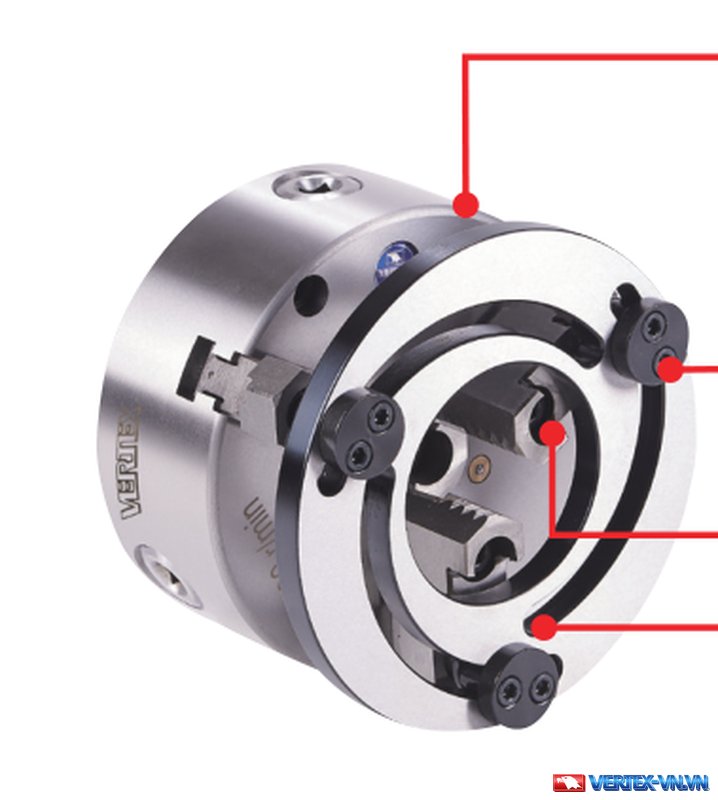

Trên hình vẽ, catalogue in bốn chú thích mũi tên cho vòng kẹp tiện chấu mềm VFR:
- Kích thước điều chỉnh theo rãnh xoắn.
- Chốt lệch xoay được 180 độ để đổi cỡ, mở rộng phạm vi kẹp.
- Không cần khoan lỗ mới — dùng trực tiếp lỗ có sẵn trên chấu mềm cho chốt lệch.
- Vật liệu được tôi cứng và mài, dùng được lâu dài.
Catalogue in đậm dòng CHUCK NOT INCLUDED ngay cạnh khối đặc điểm này: vòng kẹp tiện chấu mềm VFR bán rời, không kèm mâm cặp. Đây là điểm bạn cần lưu ý, vì mâm cặp và vòng kẹp tiện chấu mềm VFR là hai hạng mục riêng biệt.
Vòng kẹp tiện chấu mềm VFR khác với chấu mềm đĩa tròn VFRD — VFR là vòng dùng để kẹp trong lúc tiện chấu mềm, còn VFRD là chính chấu mềm dạng đĩa tròn, hai sản phẩm khác nhau.
Vòng kẹp tiện chấu mềm VFR dùng để gia công chấu mềm đạt độ chính xác cao hơn — catalogue còn in hẳn một khối hướng dẫn bốn hình so sánh kết quả khi có và không có vòng kẹp này.
Vì Sao Phải Dùng Vòng Kẹp Khi Tiện Chấu Mềm

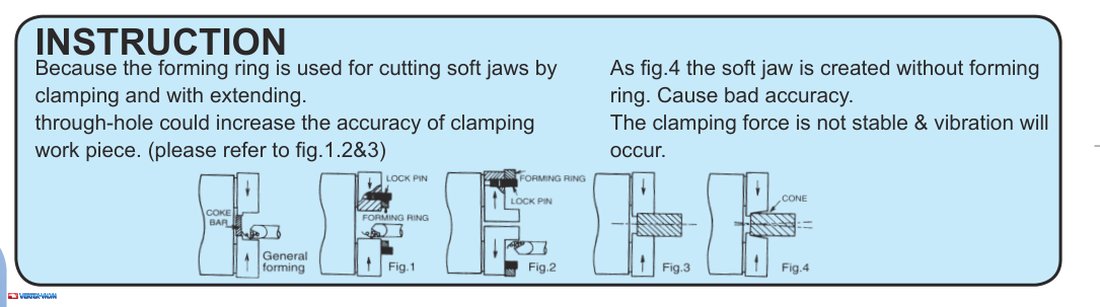

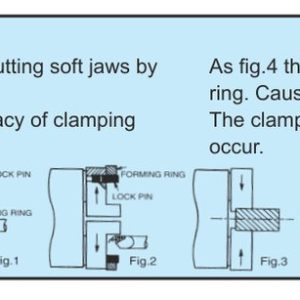

Catalogue VERTEX minh họa bằng bốn hình vì sao cần dùng vòng kẹp tiện chấu mềm VFR khi tiện chấu: fig.1 và fig.2 là hai thao tác kẹp vào và banh ra, fig.3 liên quan tới lỗ côn, còn fig.4 cho thấy hậu quả khi tiện chấu mềm mà không dùng vòng kẹp này. Khối hướng dẫn này in trong khung riêng trên tờ catalogue, kèm bốn hình fig.1 đến fig.4.
Vì vòng kẹp tiện chấu mềm VFR dùng để tiện chấu mềm bằng cách kẹp vào và banh ra, lỗ xuyên qua trên chấu mềm giúp tăng độ chính xác khi kẹp phôi — thể hiện ở fig.1, fig.2 và fig.3. Fig.1 là thao tác kẹp vào, fig.2 là thao tác banh ra, còn fig.3 liên quan tới lỗ côn — đúng như dòng đặc điểm đã nhắc chấu mềm gia công bằng vòng kẹp này không có lỗ côn.
Fig.4 minh họa trường hợp chấu mềm được gia công không dùng vòng kẹp tiện chấu mềm VFR. Catalogue in nguyên văn hậu quả: gây độ chính xác kém, lực kẹp không ổn định, và sẽ xảy ra rung.
Sáu mã vòng kẹp tiện chấu mềm VFR ứng với sáu cỡ mâm cặp được catalogue in đầy đủ trong một bảng thông số riêng.

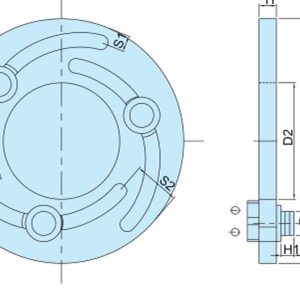

Bảng Thông Số 6 Mã Vòng Kẹp Tiện Chấu Mềm VFR

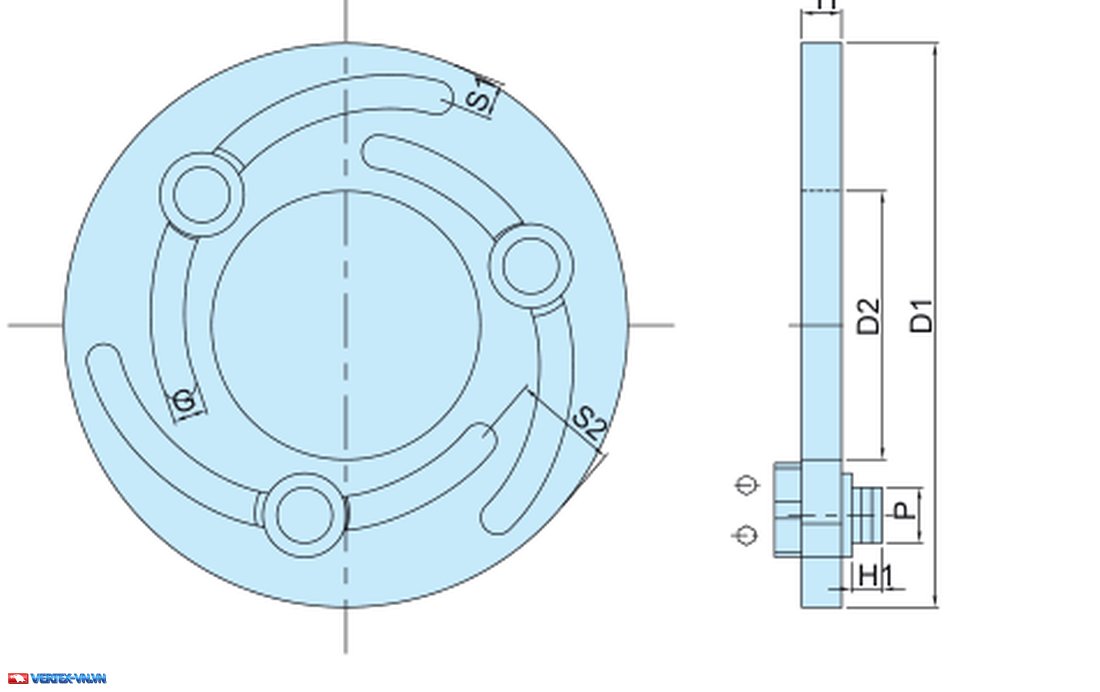

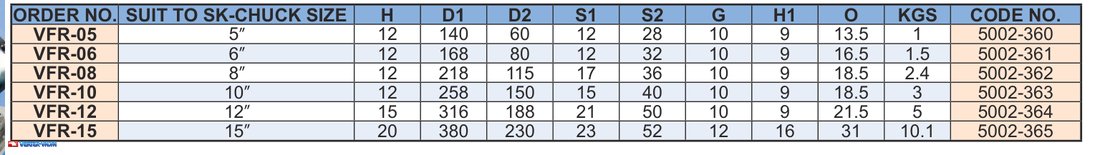

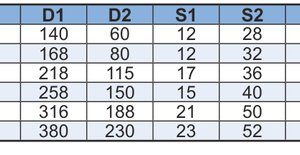

Bảng thông số của vòng kẹp tiện chấu mềm VFR nêu đủ 12 cột cho 6 mã, từ cỡ mâm cặp N205 (5″) đến N215 (15″), đơn vị tính bằng mm.
| ORDER NO. | SUIT TO SK-CHUCK SIZE | H | D1 | D2 | S1 | S2 | G | H1 | O | KGS | CODE NO. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VFR-05 | N205 5″ | 12 | 140 | 60 | 12 | 28 | 10 | 9 | 13.5 | 1 | 5002-360 |
| VFR-06 | N206 6″ | 12 | 168 | 80 | 12 | 32 | 10 | 9 | 16.5 | 1.5 | 5002-361 |
| VFR-08 | N208 8″ | 12 | 218 | 115 | 17 | 36 | 10 | 9 | 18.5 | 2.4 | 5002-362 |
| VFR-10 | N210 10″ | 12 | 258 | 150 | 15 | 40 | 10 | 9 | 18.5 | 3 | 5002-363 |
| VFR-12 | N212 12″ | 15 | 316 | 188 | 21 | 50 | 10 | 9 | 21.5 | 5 | 5002-364 |
| VFR-15 | N215 15″ | 20 | 380 | 230 | 23 | 52 | 12 | 16 | 31 | 10.1 | 5002-365 |
Cột SUIT TO SK-CHUCK SIZE in liền cả mã và cỡ inch trong cùng một ô — dòng VFR-05 in N205 5″, dòng VFR-15 in N215 15″. Các cột H, D1, D2, S1, S2, G, H1, O tính bằng mm (catalogue in Unit:mm); cột KGS là khối lượng. Vòng kẹp tiện chấu mềm VFR bán rời, không kèm mâm cặp — đúng như nhãn CHUCK NOT INCLUDED in trên tờ E21; bảng thông số trên chỉ liệt kê kích thước và khối lượng của vòng kẹp, không bao gồm mâm cặp. Dải CODE NO. đi liền từ 5002-360 (VFR-05) đến 5002-365 (VFR-15).
Cột S1 không tăng đều theo cỡ: 12, 12, 17, 15, 21, 23 — cỡ 8″ (17) lớn hơn cỡ 10″ (15). Cột O trùng trị số ở hai cỡ 8″ và 10″, cùng bằng 18.5. Cột G và H1 giữ nguyên 10 và 9 ở năm cỡ đầu, từ VFR-05 đến VFR-12; riêng VFR-15 là 12 và 16. Bạn nên tra đúng dòng theo cỡ mâm cặp thay vì suy diễn quy luật tăng dần giữa các cột này.
Bảng trên nêu đủ số liệu cho cả 6 mã, nhưng riêng dòng đặc điểm của catalogue chỉ nhắc tới 5 cỡ mâm cặp — phần tiếp theo tách bạch hai dữ kiện này.
Chọn Vòng Kẹp Tiện Chấu Mềm VFR Theo Cỡ Mâm Cặp
Dòng đặc điểm trên catalogue liệt kê vòng kẹp tiện chấu mềm VFR dùng cho mâm cặp cỡ 5″, 6″, 8″, 10″ và 12″ power chuck, trong khi bảng thông số in đủ sáu mã, có thêm mã VFR-15 cho cỡ mâm cặp 15″.
Bảng thông số ánh xạ đủ sáu mã vòng kẹp tiện chấu mềm VFR theo cỡ mâm cặp:
- VFR-05 ứng với cỡ mâm cặp N205 (5″).
- VFR-06 ứng với cỡ mâm cặp N206 (6″).
- VFR-08 ứng với cỡ mâm cặp N208 (8″).
- VFR-10 ứng với cỡ mâm cặp N210 (10″).
- VFR-12 ứng với cỡ mâm cặp N212 (12″).
- VFR-15 ứng với cỡ mâm cặp N215 (15″).
Khi chọn vòng kẹp tiện chấu mềm VFR, bạn cần đối chiếu đúng cỡ mâm cặp N205, N206, N208, N210, N212 hoặc N215 đang lắp trên máy tiện, thay vì chỉ dựa vào số inch.
Bạn không nên hiểu vòng kẹp tiện chấu mềm VFR dùng được cho mọi cỡ mâm cặp — catalogue chỉ in đúng sáu mã cho sáu cỡ trên. Nếu mâm cặp của bạn thuộc cỡ khác 5″, 6″, 8″, 10″, 12″ hoặc 15″, catalogue VERTEX không in mã vòng kẹp tiện chấu mềm VFR tương ứng. Dòng đặc điểm không liệt kê cỡ 15″ trong danh sách power chuck, nhưng đó chỉ là phạm vi mà câu đặc điểm không nhắc tới, không phải catalogue nói VFR-15 không dùng cho power chuck.
Ngoài dải cỡ theo mâm cặp, vòng kẹp tiện chấu mềm VFR còn là một phần trong hệ phụ kiện mâm cặp rộng hơn của VERTEX.
Vòng Kẹp Tiện Chấu Mềm VFR Trong Hệ Phụ Kiện Mâm Cặp VERTEX
Cụm từ power chuck mà catalogue nhắc tới trong dòng đặc điểm là tên gọi chung cho loại mâm cặp vận hành bằng lực, ví dụ mâm cặp thủy lực — đây cũng là một loại phụ kiện riêng của hãng VERTEX cho máy tiện CNC.
Vòng kẹp tiện chấu mềm VFR không tuyên bố tương thích trực tiếp với bất kỳ mã mâm cặp thủy lực cụ thể nào; catalogue chỉ nêu tên loại mâm cặp power chuck trong dòng đặc điểm, còn việc chọn đúng mã VFR vẫn dựa theo cỡ mâm cặp bạn đang dùng, như bảng thông số ở trên.
Ví dụ trong dòng phụ kiện mâm cặp máy tiện VERTEX là mâm cặp thủy lực 3 chấu — dưới đây là một số câu hỏi thường gặp về vòng kẹp tiện chấu mềm VFR.
Câu Hỏi Thường Gặp Về Vòng Kẹp Tiện Chấu Mềm VFR VERTEX
Vòng Kẹp Tiện Chấu Mềm VFR VERTEX Có Mấy Mã?
Sáu mã: VFR-05, VFR-06, VFR-08, VFR-10, VFR-12 và VFR-15, tương ứng sáu cỡ mâm cặp N205 (5″) đến N215 (15″), CODE NO. liền dải từ 5002-360 đến 5002-365.
Mua Vòng Kẹp Tiện Chấu Mềm VFR Có Kèm Mâm Cặp Không?
Không — catalogue in rõ CHUCK NOT INCLUDED, vòng kẹp tiện chấu mềm VFR bán rời, không kèm mâm cặp.
Vòng Kẹp Tiện Chấu Mềm VFR Khác Gì Chấu Mềm Đĩa Tròn VFRD?
Vòng kẹp tiện chấu mềm VFR là vòng dùng để kẹp chấu mềm trong lúc tiện chấu; chấu mềm đĩa tròn VFRD là chính chấu mềm dạng đĩa tròn — hai sản phẩm khác nhau.
VFR-08 Và VFR-10 Khác Nhau Ở Điểm Nào?
Cả hai cùng cột H bằng 12, nhưng khác ở các cột còn lại: D1 218 so với 258, D2 115 so với 150, S1 17 so với 15 (cỡ 8″ lớn hơn cỡ 10″ ở cột này), S2 36 so với 40, và KGS 2.4 so với 3. Riêng cột O của hai mã này bằng nhau, cùng 18.5.
Vòng Kẹp Tiện Chấu Mềm VFR Có Mã Nào Cho Mâm Cặp Cỡ 15 Inch Không?
Có — bảng thông số in mã VFR-15 (CODE NO. 5002-365) cho cỡ mâm cặp N215 (15″); riêng dòng đặc điểm của catalogue chỉ liệt kê 5 cỡ 5″, 6″, 8″, 10″ và 12″ cho power chuck, còn cỡ 15″ chỉ xuất hiện trong bảng thông số.
