Bầu kẹp dao phay vít kẹp chuôi NT VERTEX VN
Bầu kẹp vít kẹp chuôi NT VERTEX VN
Bản vẽ ký hiệu kích thước bầu kẹp dao phay kiểu vít kẹp chuôi NT VERTEX VN: D, C, H, L, H1, H2, G
Bảng thông số bầu kẹp dao phay kiểu vít kẹp chuôi NT
Bầu kẹp dao phay vít kẹp chuôi NT VERTEX VN

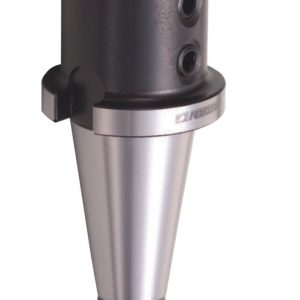

Bầu kẹp vít kẹp chuôi NT VERTEX VN
Bản vẽ ký hiệu kích thước bầu kẹp dao phay kiểu vít kẹp chuôi NT VERTEX VN: D, C, H, L, H1, H2, G
Bảng thông số bầu kẹp dao phay kiểu vít kẹp chuôi NT

Bầu Kẹp Dao Phay Kiểu Vít Kẹp Chuôi NT VERTEX VN – Sidelock NT30, NT40, NT50

Liên Hệ

Hãng sản xuất: VERTEX (Đài Loan)
Dòng sản phẩm: Bầu kẹp dao phay kiểu vít kẹp chuôi NT (Sidelock END Mill Holder)
Tiêu chuẩn: DIN 2080, chuôi côn ISO
Mã sản phẩm: VN-102 ~ VN-124 (10 mã)
Côn: NT30, NT40, NT50
Cỡ ren G: M6 – M16
Khối lượng: 0.7 – 3.1 kg
Bảo hành: 06 tháng đối với lỗi từ nhà sản xuất
Đại diện thương hiệu VERTEX tại Việt Nam
  • Chi tiết sản phẩm
  • Đánh giá (0)

Bầu kẹp dao phay kiểu vít kẹp chuôi NT VERTEX VN (sidelock end mill holder) là bầu kẹp có chuôi côn NT theo tiêu chuẩn DIN 2080, giữ dao bằng vít kẹp bắt ngang vào mặt vát phẳng trên chuôi dao. Bầu kẹp được dùng để gá dao phay ngón, mũi khoan có chuôi mặt vát trên máy phay trục chính côn NT; kiểu kẹp này truyền mô men chắc và giữ dao không bị xoay hay tuột ra khi cắt nặng. Dòng sản phẩm có 10 mã, chia theo 3 nhóm côn NT30, NT40 và NT50, khối lượng từ 0.7 đến 3.1 kg, cỡ ren G từ M6 đến M16.

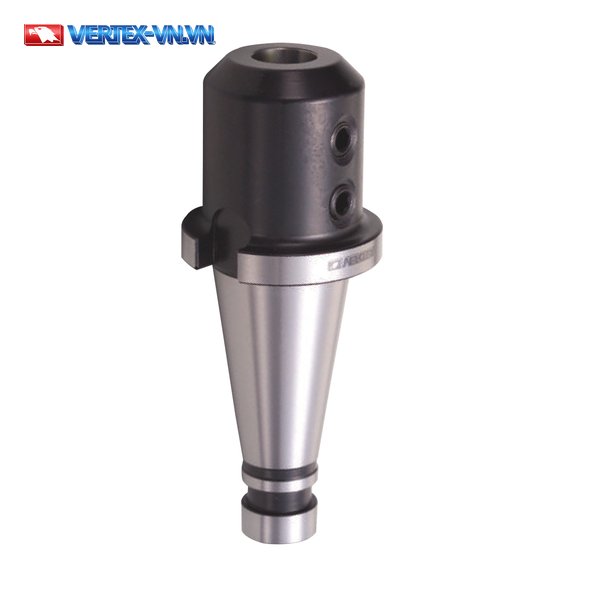

Bầu kẹp dao phay vít kẹp chuôi NT VERTEX VN
Bầu kẹp dao phay vít kẹp chuôi NT VERTEX VN

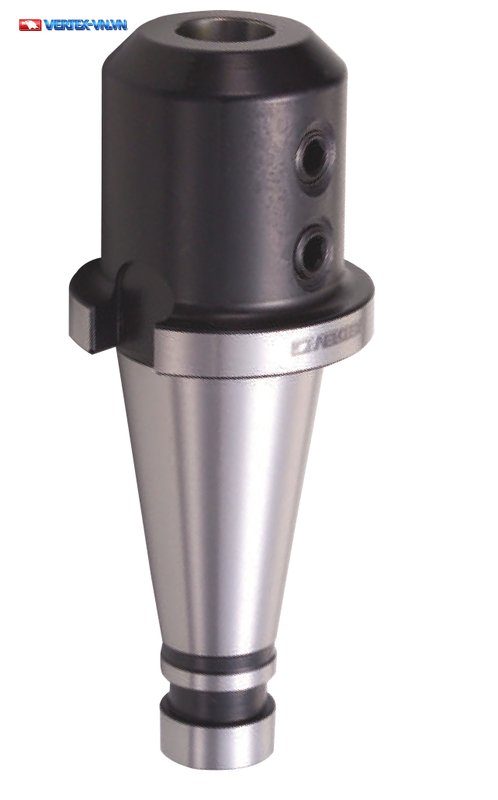

Bầu kẹp dao phay kiểu vít kẹp chuôi NT VERTEX VN
Bầu kẹp dao phay kiểu vít kẹp chuôi NT VERTEX VN

Bầu Kẹp Dao Phay Kiểu Vít Kẹp Chuôi NT Là Gì

Bầu kẹp dao phay kiểu vít kẹp chuôi NT (Sidelock END Mill Holder) là dòng bầu kẹp chuôi côn ISO theo tiêu chuẩn DIN 2080 của VERTEX, gồm ba nhóm côn NT30, NT40 và NT50. Bầu kẹp vít kẹp chuôi NT VERTEX VN có 10 mã, kích thước ký hiệu D, C, H, L, H1, H2 và G, đơn vị mm.

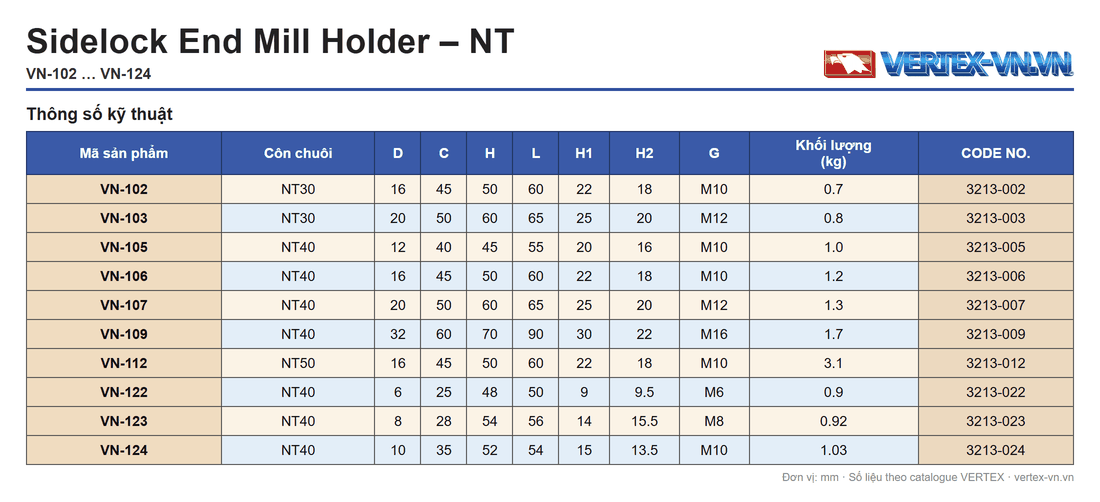

Bảng Thông Số Bầu Kẹp Dao Phay Kiểu Vít Kẹp Chuôi NT

10 mã bầu kẹp dao phay kiểu vít kẹp chuôi NT VERTEX VN có đủ kích thước D, C, H, L, H1, H2, G và khối lượng.

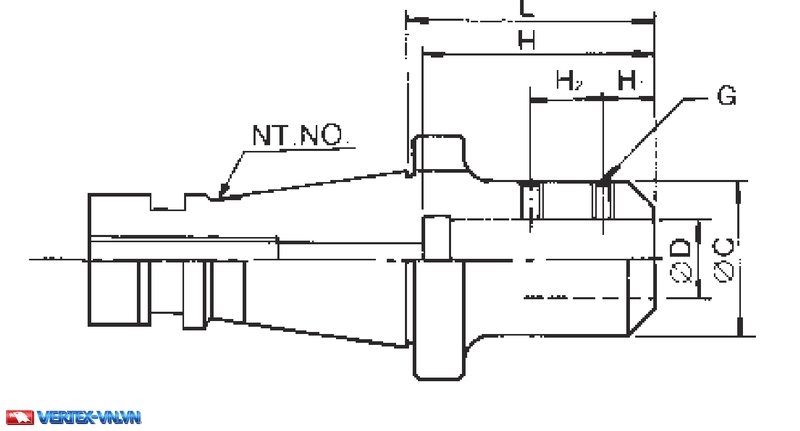

Các ký hiệu D, C, H, L, H1, H2 và G thể hiện trên bản vẽ sau:

Bản vẽ ký hiệu kích thước bầu kẹp dao phay kiểu vít kẹp chuôi NT VERTEX VN: D, C, H, L, H1, H2, G
Bản vẽ ký hiệu kích thước bầu kẹp dao phay kiểu vít kẹp chuôi NT VERTEX VN: D, C, H, L, H1, H2, G
Mã sản phẩm Côn D C H L H1 H2 G Khối lượng (kg) CODE NO.
VN-102 NT30 16 45 50 60 22 18 M10 0.7 3213-002
VN-103 NT30 20 50 60 65 25 20 M12 0.8 3213-003
VN-105 NT40 12 40 45 55 20 16 M10 1.0 3213-005
VN-106 NT40 16 45 50 60 22 18 M10 1.2 3213-006
VN-107 NT40 20 50 60 65 25 20 M12 1.3 3213-007
VN-109 NT40 32 60 70 90 30 22 M16 1.7 3213-009
VN-112 NT50 16 45 50 60 22 18 M10 3.1 3213-012
VN-122 NT40 6 25 48 50 9 9.5 M6 0.9 3213-022
VN-123 NT40 8 28 54 56 14 15.5 M8 0.92 3213-023
VN-124 NT40 10 35 52 54 15 13.5 M10 1.03 3213-024
Bảng thông số bầu kẹp dao phay kiểu vít kẹp chuôi NT
Bảng thông số bầu kẹp dao phay kiểu vít kẹp chuôi NT

Kích thước tính bằng mm, G là cỡ ren từ M6 đến M16, khối lượng tính theo kg. 10 mã này được chia thành ba nhóm côn: NT30, NT40 và NT50.

Đọc Bảng Theo Nhóm Côn NT30, NT40, NT50

Chia theo côn, bầu kẹp dao phay kiểu vít kẹp chuôi NT VERTEX VN có 2 mã cho NT30, 7 mã cho NT40 và 1 mã cho NT50.

  • NT30 — 2 mã: VN-102 (ren M10, khối lượng 0.7 kg), VN-103 (ren M12, khối lượng 0.8 kg). Dải khối lượng nhóm NT30: 0.7–0.8 kg.
  • NT40 — 7 mã: VN-105 (ren M10, 1.0 kg), VN-106 (ren M10, 1.2 kg), VN-107 (ren M12, 1.3 kg), VN-109 (ren M16, 1.7 kg), VN-122 (ren M6, 0.9 kg), VN-123 (ren M8, 0.92 kg), VN-124 (ren M10, 1.03 kg). Dải khối lượng nhóm NT40: 0.9–1.7 kg.
  • NT50 — 1 mã: VN-112 (ren M10, khối lượng 3.1 kg).

Ngoài chia theo côn, 10 mã này còn phân theo 5 mức ren G.

Đọc Bảng Theo Cỡ Ren G

Chia theo cỡ ren G, bầu kẹp vít kẹp chuôi NT VERTEX VN có 1 mã ren M6, 1 mã ren M8, 5 mã ren M10, 2 mã ren M12 và 1 mã ren M16.

  • M6 — 1 mã: VN-122 (côn NT40, 0.9 kg).
  • M8 — 1 mã: VN-123 (côn NT40, 0.92 kg).
  • M10 — 5 mã: VN-102 (côn NT30, 0.7 kg), VN-105 (côn NT40, 1.0 kg), VN-106 (côn NT40, 1.2 kg), VN-124 (côn NT40, 1.03 kg), VN-112 (côn NT50, 3.1 kg).
  • M12 — 2 mã: VN-103 (côn NT30, 0.8 kg), VN-107 (côn NT40, 1.3 kg).
  • M16 — 1 mã: VN-109 (côn NT40, 1.7 kg).

Ngoài dòng vít kẹp chuôi NT, hãng VERTEX còn có các bầu kẹp dao phay khác.

Sản Phẩm Liên Quan

Cùng nhóm bầu kẹp dao phay VERTEX còn có các mã sau:

  • Bầu kẹp dao phay kiểu vít kẹp SLA chuôi BT
  • Bầu kẹp dao phay NT30, NT40, NT50 – collet ER
  • Bầu kẹp thay nhanh VERTEX VD

Câu Hỏi Thường Gặp

Bầu Kẹp Dao Phay Kiểu Vít Kẹp Chuôi NT Là Loại Bầu Kẹp Gì?

Đây là bầu kẹp dao phay dùng vít kẹp ngang (Sidelock End Mill Holder) theo tiêu chuẩn DIN 2080, chuôi côn ISO, có 10 mã chia theo 3 nhóm côn NT30, NT40, NT50.

Dòng Bầu Kẹp Vít Kẹp Chuôi NT Có Mã Nào Dùng Côn NT50 Không?

Có một mã: VN-112, côn NT50, ren M10, khối lượng 3.1 kg.

Bầu Kẹp Vít Kẹp Chuôi NT Chia Theo Cỡ Ren G Như Thế Nào?

Bảng chia thành 5 mức ren: M6 (1 mã), M8 (1 mã), M10 (5 mã), M12 (2 mã) và M16 (1 mã).

Khối Lượng Giữa Các Mã Bầu Kẹp Vít Kẹp Chuôi NT Chênh Lệch Bao Nhiêu?

Khối lượng dao động từ 0.7 kg (VN-102, NT30) đến 3.1 kg (VN-112, NT50), tuỳ theo nhóm côn và kích thước từng mã.

Tư Vấn Kỹ Thuật

VERTEX là hãng phụ kiện máy công cụ Đài Loan; liên hệ hotline 0911 066 515 để được tư vấn chọn bầu kẹp dao phay kiểu vít kẹp chuôi NT và báo giá. Xem thêm danh mục Bầu kẹp dao phay.
