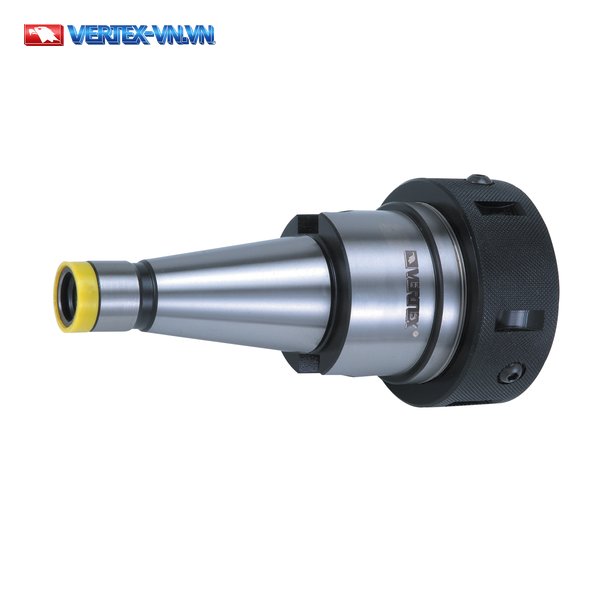

Bầu kẹp thay nhanh VERTEX VD thuộc hệ Quick-Change Tooling System của hãng VERTEX; hai mã VD-103, VD-105 in tên Milling-Quick Change Holder, côn theo tiêu chuẩn DIN 2080. Hệ này gồm hai mã bán lẻ VD-103 (côn NT40) và VD-105 (côn NT50), cùng hai bộ kit đầy đủ VD-113 và VD-115 đóng gói sẵn 8 thành phần. VERTEX nêu rõ bốn đặc điểm của hệ thay nhanh này.
Đặc Điểm Bầu Kẹp Thay Nhanh VERTEX VD
Bầu kẹp thay nhanh VERTEX VD có bốn đặc điểm chính do hãng công bố:
- Côn thay nhanh theo tiêu chuẩn DIN 2080.
- Thay bầu kẹp phay (holder) nhanh và dễ dàng.
- Côn được gia công chính xác, phù hợp cắt nặng (heavy cutting).
- Các cỡ holder được thiết kế riêng, chỉ dùng cho hệ thay nhanh này.
Thông Số Bầu Kẹp Thay Nhanh VD-103, VD-105

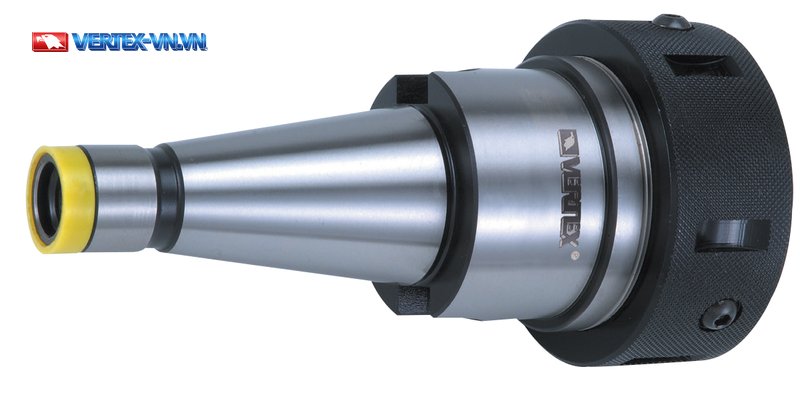

VERTEX sản xuất hai mã bầu kẹp thay nhanh bán lẻ: VD-103 và VD-105.

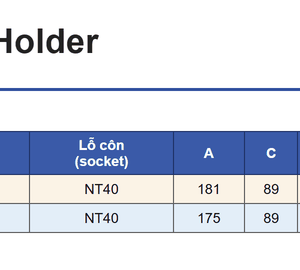

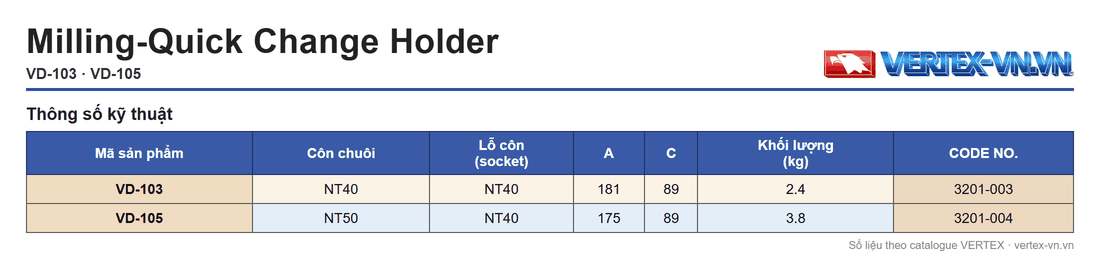

| Mã sản phẩm | Côn | Lỗ côn | A | C | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|
| VD-103 | NT40 | NT40 | 181 | 89 | 2.4 | 3201-003 |
| VD-105 | NT50 | NT40 | 175 | 89 | 3.8 | 3201-004 |
Hai mã dùng chung lỗ côn NT40, chỉ khác nhau ở côn chuôi (TAPER): VD-103 dùng côn NT40, còn VD-105 dùng côn NT50. Cột A của VD-103 là 181, của VD-105 là 175; cột C cùng ghi 89 ở cả hai mã. Khối lượng tăng từ 2.4 kg ở VD-103 lên 3.8 kg ở VD-105, CODE NO. tương ứng lần lượt là 3201-003 và 3201-004.
Ngoài hai mã bán lẻ này, VERTEX còn đóng gói bộ kit đầy đủ VD-113 và VD-115 cho hệ thay nhanh này.
Bộ Kit Đầy Đủ Bầu Kẹp Thay Nhanh VD-113, VD-115

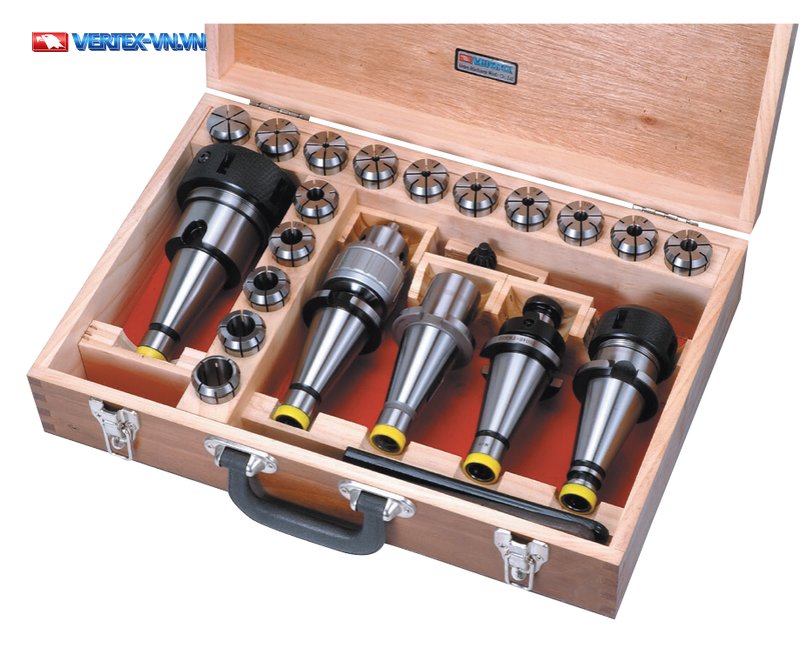

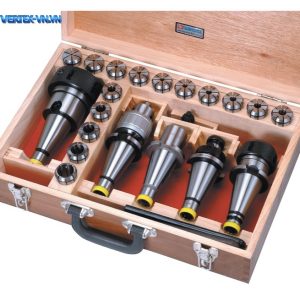

Bộ kit đầy đủ VD-113 và VD-115 của hãng VERTEX đóng gói sẵn 8 thành phần.
8 thành phần trong bộ kit đầy đủ (FULL SET), theo đúng thứ tự VERTEX liệt kê:
- Bầu kẹp thay nhanh phay (Milling Quick-Change Holder)
- Đầu kẹp mũi khoan (Drill Chuck Holder)
- Đầu kẹp côn Morse (Morse Taper Holder)
- Đầu kẹp dao phay mặt đầu (Face Mill Holder)
- Đầu kẹp collet DIN6388 #25 (DIN6388 #25 Collet Chuck Holder)
- Bộ 15 collet DIN6388 #25 (DIN6388 #25 15Pcs Collet)
- Cờ lê (Wrench)
- Hộp gỗ đựng (Wooden Box)

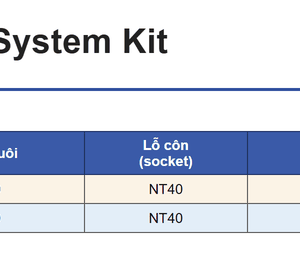

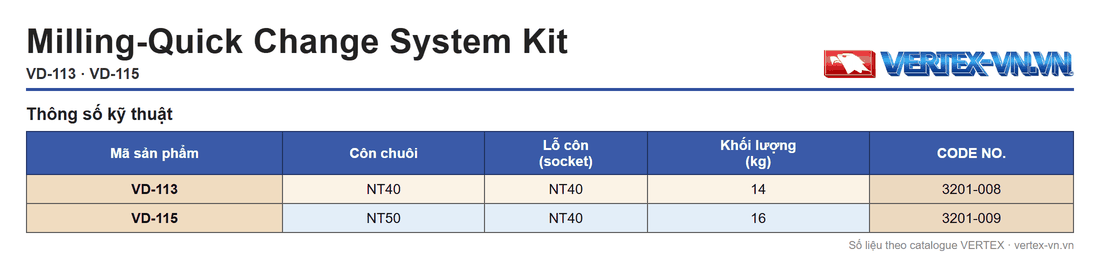

| Mã sản phẩm | Côn | Lỗ côn | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|
| VD-113 | NT40 | NT40 | 14 | 3201-008 |
| VD-115 | NT50 | NT40 | 16 | 3201-009 |
VD-113 dùng côn NT40, VD-115 dùng côn NT50; cả hai cùng lỗ côn NT40 giống hai mã bán lẻ tương ứng. Khối lượng cả bộ kit là 14 kg ở VD-113 và 16 kg ở VD-115, cao hơn 2.4 kg và 3.8 kg của riêng holder bán lẻ tương ứng. CODE NO. của bộ kit lần lượt là 3201-008 và 3201-009.
Bên cạnh bầu kẹp thay nhanh VD, VERTEX còn sản xuất collet OZ DIN 6388 và các dòng bầu kẹp dao phay khác.
Sản Phẩm Liên Quan
VERTEX còn sản xuất các sản phẩm liên quan sau, cùng nhóm bầu kẹp dao phay và collet:
- Collet OZ DIN 6388
- Bầu kẹp dao phay NT30, NT40, NT50 – collet ER
- Bầu kẹp dao phay kiểu vít kẹp chuôi NT
Bầu kẹp thay nhanh VD-103, VD-105 và bộ kit VD-113, VD-115 còn một số điểm cần làm rõ thêm.
Câu Hỏi Thường Gặp
Bầu kẹp thay nhanh VD-103 và VD-105 khác nhau ở điểm nào?
VD-103 dùng côn NT40, còn VD-105 dùng côn NT50, dù cả hai đều dùng chung lỗ côn NT40. Cột A lần lượt là 181 và 175, khối lượng lần lượt là 2.4 kg và 3.8 kg, CODE NO. lần lượt là 3201-003 và 3201-004.
Bộ kit đầy đủ VD-113 và VD-115 gồm những thành phần nào?
Bộ kit gồm 8 thành phần: bầu kẹp thay nhanh phay, đầu kẹp mũi khoan, đầu kẹp côn Morse, đầu kẹp dao phay mặt đầu, đầu kẹp collet DIN6388 #25, bộ 15 collet DIN6388 #25, cờ lê và hộp gỗ đựng.
Côn thay nhanh của bầu kẹp VD theo tiêu chuẩn nào?
Côn thay nhanh của bầu kẹp VD theo tiêu chuẩn DIN 2080, được gia công chính xác và phù hợp cắt nặng.
Có thể mua riêng VD-103 hoặc VD-105 mà không cần mua cả bộ kit không?
Có. VD-103 và VD-105 là hai mã bán lẻ riêng, ngoài lựa chọn bộ kit đầy đủ VD-113 và VD-115.
