Dẫn dây máy cắt dây EDM VERTEX Wire Dies Guide

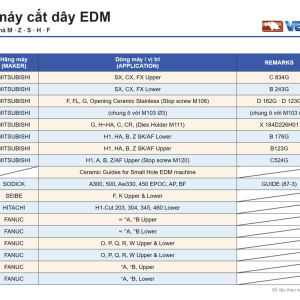

Bảng mã dẫn dây máy cắt dây EDM VERTEX
Dẫn dây máy cắt dây EDM VERTEX Wire Dies Guide
Bảng mã dẫn dây máy cắt dây EDM VERTEX

Dẫn Dây Máy Cắt Dây EDM VERTEX – Wire Dies Guide (18 Mã)

Liên Hệ

Dẫn dây máy cắt dây EDM VERTEX gồm 18 mã theo 5 hãng máy MITSUBISHI, SODICK, SEIBE, HITACHI, FANUC, dùng để dẫn hướng dây trên máy cắt dây tia lửa điện.

Hãng máy: MITSUBISHI, SODICK, SEIBE, HITACHI, FANUC
Vị trí lắp: Upper (đầu trên) và Lower (đầu dưới)
Số mã: 18 (MITSUBISHI 8 · FANUC 6 · SODICK 1 · SEIBE 1 · HITACHI 1 · Z141 1)
Mã sản phẩm: MITSUBISHI M118 · M119 · M103 Ø3 · M108 · M111 · M117 Ø4 · M107 · M120 · SODICK S103 · SEIBE S111 · HITACHI H102
Mã sản phẩm (tiếp): FANUC F120 · F121 · F101 · F102 · F123 · F124 · Z141 (không ghi hãng máy) — tổng 18 mã
Đại diện thương hiệu VERTEX tại Việt Nam
  • Chi tiết sản phẩm
  • Đánh giá (0)

Dẫn dây máy cắt dây EDM VERTEX là chi tiết lắp trên máy cắt dây tia lửa điện (wire electro-discharge machine), có lỗ cho dây đi qua. Chi tiết được dùng để dẫn hướng dây, giữ dây cắt đúng vị trí so với chi tiết gia công. VERTEX cung cấp 18 mã, chia theo 5 hãng máy: MITSUBISHI (8 mã), SODICK (1 mã), SEIBE (1 mã), HITACHI (1 mã) và FANUC (6 mã), cộng thêm 1 mã dẫn hướng gốm Z141 không gắn hãng, dùng cho máy bắn lỗ EDM (Small Hole EDM machine). Phần lớn các mã còn phân theo vị trí lắp Upper (đầu trên) hoặc Lower (đầu dưới) — đây cũng là lý do nhiều người quen gọi nhóm chi tiết này là đầu dẫn hướng dây.

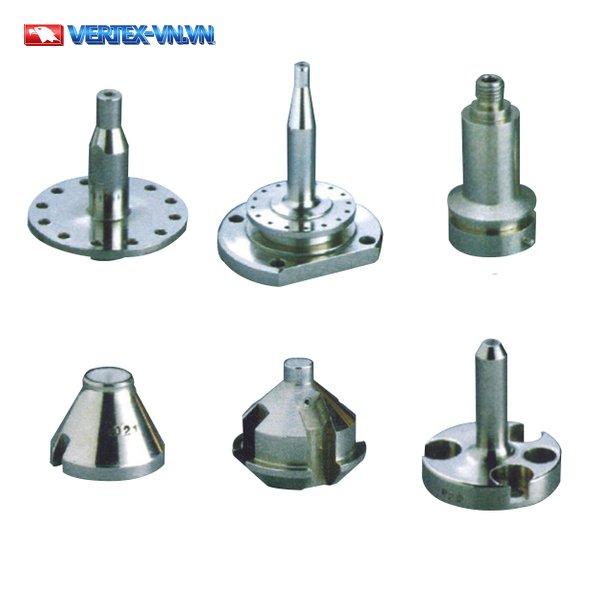

Dẫn dây máy cắt dây EDM VERTEX Wire Dies Guide
Dẫn dây máy cắt dây EDM VERTEX Wire Dies Guide

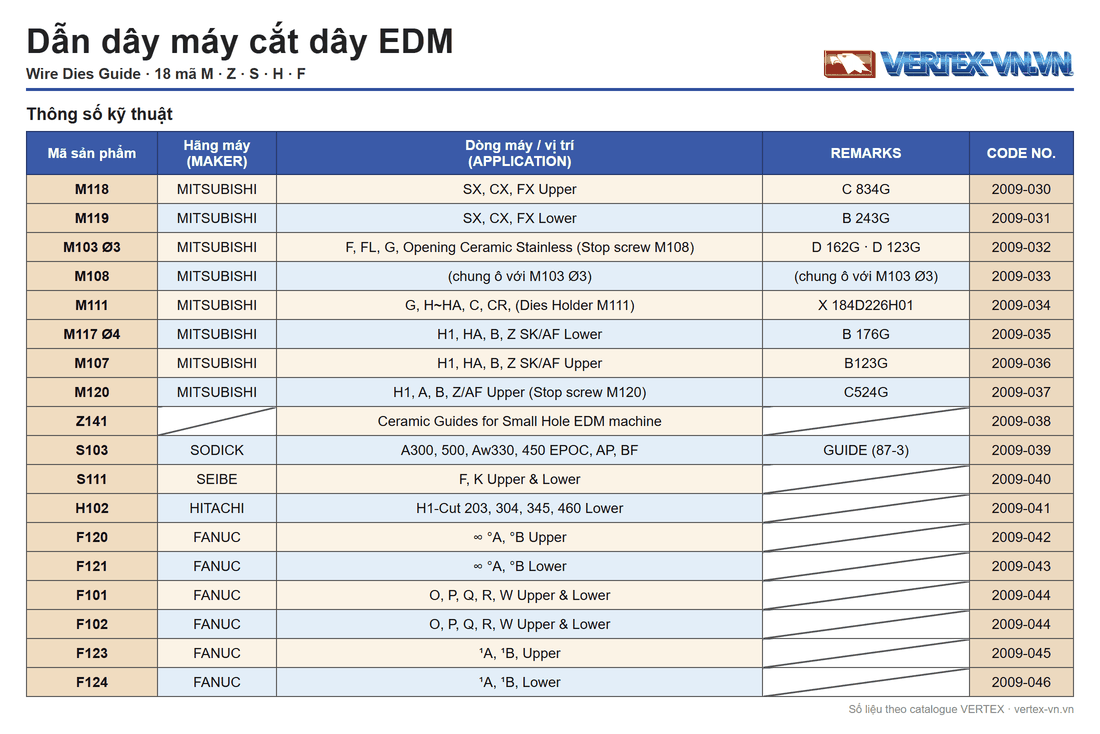

Thông Số Kích Thước Dẫn Dây Máy Cắt Dây EDM VERTEX

Bảng dưới đây tổng hợp đầy đủ 18 mã dẫn dây máy cắt dây EDM VERTEX, gồm hãng máy, dòng máy hoặc vị trí lắp và ghi chú kỹ thuật. Trong 18 mã sản phẩm, F101 và F102 có cùng phạm vi áp dụng.

Mã sản phẩm Hãng máy (MAKER) Dòng máy / vị trí (APPLICATION) REMARKS CODE NO.
M118 MITSUBISHI SX, CX, FX Upper C 834G 2009-030
M119 MITSUBISHI SX, CX, FX Lower B 243G 2009-031
M103 Ø3 MITSUBISHI F, FL, G, Opening Ceramic Stainless (Stop screw M108) D 162G · D 123G (chung ô với M108) 2009-032
M108 MITSUBISHI (chung ô với M103 Ø3) (chung ô với M103 Ø3) 2009-033
M111 MITSUBISHI G, H~HA, C, CR (Dies Holder M111) X 184D226H01 2009-034
M117 Ø4 MITSUBISHI H1, HA, B, Z SK/AF Lower B 176G 2009-035
M107 MITSUBISHI H1, HA, B, Z SK/AF Upper B123G 2009-036
M120 MITSUBISHI H1, A, B, Z/AF Upper (Stop screw M120) C524G 2009-037
Z141 (trống) Ceramic Guides for Small Hole EDM machine (trống) 2009-038
S103 SODICK A300, 500, Aw330, 450 EPOC, AP, BF GUIDE (87-3) 2009-039
S111 SEIBE F, K Upper & Lower (trống) 2009-040
H102 HITACHI H1-Cut 203, 304, 345, 460 Lower (trống) 2009-041
F120 FANUC ∞ °A, °B Upper (trống) 2009-042
F121 FANUC ∞ °A, °B Lower (trống) 2009-043
F101 FANUC O, P, Q, R, W Upper & Lower (trống) 2009-044
F102 FANUC (như F101) (trống) 2009-044
F123 FANUC ¹A, ¹B Upper (trống) 2009-045
F124 FANUC ¹A, ¹B Lower (trống) 2009-046
Bảng mã dẫn dây máy cắt dây EDM VERTEX
Bảng mã dẫn dây máy cắt dây EDM VERTEX

Dẫn Dây Cho Máy MITSUBISHI

MITSUBISHI có tám mã dẫn dây VERTEX, chia theo bốn nhóm dòng máy. M118 (Upper) và M119 (Lower) là cặp trên–dưới đầu tiên, cùng dòng máy SX, CX, FX.

M103 Ø3 và M108 dùng cho cùng dòng máy F, FL, G. M103 Ø3 là dẫn dây, còn M108 là vít chặn (Stop screw M108); hai mã có chung ghi chú kỹ thuật D 162G và D 123G, nên khi liên hệ đặt hàng bạn cần nêu rõ đang cần M103 Ø3 hay M108.

M111 dùng cho các dòng máy G, H~HA, C, CR; đây là loại giá giữ dẫn dây (Dies Holder M111).

M117 Ø4 (Lower) và M107 (Upper) là cặp trên–dưới thứ hai, cùng dùng cho dòng máy H1, HA, B, Z SK/AF. M120 dùng cho dòng máy H1, A, B, Z/AF (Upper), với chú thích Stop screw M120 — cùng loại vít chặn như M108 nhưng khác dòng máy và khác REMARKS (C524G).

Dẫn Dây Cho Máy SODICK, SEIBE Và HITACHI

Ba hãng máy còn lại mỗi hãng có đúng một mã dẫn dây VERTEX.

S103 dùng cho máy SODICK dòng A300, 500, Aw330, 450 EPOC, AP, BF; REMARKS ghi GUIDE (87-3).

S111 dùng cho máy SEIBE dòng F, K, áp dụng cho cả vị trí Upper và Lower — một mã dùng chung cho hai vị trí, khác với các mã MITSUBISHI phải tách riêng Upper và Lower.

H102 dùng cho máy HITACHI dòng H1-Cut 203, 304, 345, 460, vị trí Lower.

Dẫn Dây Cho Máy FANUC

FANUC có sáu mã dẫn dây VERTEX, chia thành ba cặp trên–dưới.

F120 (Upper) và F121 (Lower) dùng cho dòng máy FANUC ký hiệu ∞ °A, °B.

F101 và F102 cùng dùng cho dòng O, P, Q, R, W, áp dụng cho cả vị trí Upper và Lower.

F123 (Upper) và F124 (Lower) dùng cho dòng máy FANUC ký hiệu ¹A, ¹B, cùng kiểu cặp trên–dưới như F120/F121.

Dẫn Hướng Gốm Z141 Cho Máy Bắn Lỗ EDM

Z141 không gắn với một hãng máy cắt dây cụ thể. Z141 là dẫn hướng gốm dùng cho máy bắn lỗ EDM (Small Hole EDM machine), khác nhóm máy cắt dây (Wire-cut EDM) của 17 mã còn lại trong bảng.

Cách Tra Mã Dẫn Dây Theo Hãng Máy Và Dòng Máy

Để tra đúng mã dẫn dây, bạn cần xác định theo thứ tự: hãng máy, dòng máy, và vị trí lắp.

  1. Xác định hãng máy cắt dây đang dùng — MITSUBISHI, SODICK, SEIBE, HITACHI hay FANUC — đối chiếu với cột Hãng máy trong bảng.
  2. Xác định dòng máy đang vận hành, đối chiếu với ký hiệu dòng máy in ở cột Dòng máy / vị trí, ví dụ SX/CX/FX, F/FL/G, H1/HA/B/Z SK/AF hoặc A300/500/Aw330.
  3. Xác định vị trí lắp — Upper (đầu trên) hay Lower (đầu dưới) — vì cùng một dòng máy thường có hai mã riêng cho hai vị trí.

Ví dụ: máy MITSUBISHI dòng SX cần thay đầu dẫn hướng dây trên (Upper) → tra theo bảng ra mã M118. Với các mã cùng dòng máy như M103 Ø3/M108 hoặc F101/F102, bạn nên nêu rõ ký hiệu Ø3 hay Ø4, hoặc chú thích Stop screw/Dies Holder, khi liên hệ để tránh đặt nhầm mã.

Câu Hỏi Thường Gặp Về Dẫn Dây Máy Cắt Dây EDM VERTEX

Dẫn dây máy cắt dây EDM VERTEX là gì?

Là chi tiết dẫn hướng dây trên máy cắt dây tia lửa điện (wire electro-discharge machine). VERTEX có 18 mã cho 5 hãng máy — MITSUBISHI, SODICK, SEIBE, HITACHI, FANUC — cộng thêm 1 mã dẫn hướng gốm Z141 dùng riêng cho máy bắn lỗ EDM.

Dẫn dây máy cắt dây EDM VERTEX có bao nhiêu mã cho mỗi hãng máy?

MITSUBISHI có 8 mã, FANUC có 6 mã, SODICK, SEIBE và HITACHI mỗi hãng 1 mã, cộng 1 mã Z141 không gắn hãng — tổng 18 mã.

M103 Ø3 và M117 Ø4 khác nhau ở điểm nào?

Khác ở dòng máy áp dụng. Cả hai đều là dẫn dây MITSUBISHI, nhưng M103 Ø3 dùng cho dòng F, FL, G, còn M117 Ø4 dùng cho dòng H1, HA, B, Z SK/AF vị trí Lower; Ø3 và Ø4 là ký hiệu đi kèm ngay sau mã.

Dẫn hướng gốm Z141 có dùng được cho máy cắt dây thông thường không?

Không. Z141 dùng cho máy bắn lỗ EDM (Small Hole EDM machine), khác nhóm máy cắt dây (Wire-cut EDM) của 17 mã còn lại trong bảng.

Để chọn đúng mã theo hãng máy và dòng máy thực tế, bạn có thể liên hệ để được tư vấn kỹ thuật.

Vật Tư Đi Kèm Và Tư Vấn Kỹ Thuật

Khi thay dẫn dây, bạn nên kiểm tra đồng thời dây đồng EDM dùng để cấp liệu cắt trên máy cắt dây, và ê tô kẹp phôi máy cắt dây dùng để cố định phôi trong quá trình gia công tia lửa điện — cả hai đi cùng dẫn dây trên một máy. Dẫn dây thuộc danh mục phụ kiện máy mài của VERTEX.

VERTEX là hãng phụ kiện gá kẹp và đồ gá chính xác Đài Loan, được Nam Dương phân phối trực tiếp tại Việt Nam với hơn 15 năm đại diện hãng. Đội ngũ kỹ thuật Nam Dương hỗ trợ bạn tra đúng mã dẫn dây theo hãng máy, dòng máy và vị trí lắp. Liên hệ hotline 0911 066 515 để được tư vấn và báo giá.
