Đầu Chia Độ Máy Phay Là Gì?

Đầu chia độ máy phay là nhóm đồ gá cơ khí lắp trên bàn máy phay, dùng tay quay và bộ truyền trục vít–bánh vít để xoay và chia phôi thành các góc chính xác theo bản vẽ. VERTEX dùng 2 tỉ số truyền chính trong catalogue: 1:90 cho nhóm bàn xoay và bàn chia độ CS (mỗi vòng tay quay xoay bàn 4°), và 40:1 cho đầu phân độ vạn năng BS — tỉ số càng lớn, số vị trí chia được càng nhiều nhưng thao tác quay tay càng lâu.

Vai trò của đầu chia độ máy phay là mở rộng khả năng của máy phay vạn năng 3 trục sang các việc mà ê tô cố định không làm được: phay cung tròn, bánh răng, then hoa, rãnh chia đều trên mặt bích, và mặt nghiêng đa góc — toàn bộ thực hiện trên máy phay cơ mà không cần đầu tư máy phay CNC 4–5 trục. Độ chính xác thiết bị được VERTEX công bố theo 4 hạng mục kiểm trong bảng “Standards of Accuracy” của catalogue CS/CC: độ song song mặt bàn/đế ≤0,02mm/100mm, độ đảo hướng trục mặt bàn ≤0,03mm/100mm, độ đảo tâm boss ≤0,02mm/100mm, và độ vuông góc đế-mặt nghiêng ≤0,02mm/100mm.

Nam Dương tư vấn và cung cấp đầu chia độ VERTEX cho xưởng cơ khí Việt Nam hơn 15 năm — kinh nghiệm chọn đúng dòng theo máy phay hiện có. VERTEX chia đầu chia độ máy phay thành hai nhóm thiết bị theo cách gá phôi — bàn xoay chia độ và đầu phân độ, bàn, mâm chia độ — mỗi nhóm lại có nhiều dòng theo kích thước và mức độ chính xác.

Đầu Chia Độ Máy Phay VERTEX Có Những Nhóm Nào?

VERTEX hiện phân phối chính hãng hai nhóm đầu chia độ máy phay, mỗi nhóm gồm nhiều dòng theo kích thước bàn và mức độ chính xác cần thiết.

• Nhóm bàn xoay chia độ (Rotary Table): HV (HV-4 đến HV-16), VU (VUT-6/10/12), VU-300 (VUT-250/300), VIT (bàn chia độ chính xác), VSI (bàn chia độ nhanh) — gá trực tiếp phôi hoặc đồ gá lên mặt bàn tròn.
• Nhóm đầu phân độ, bàn và mâm chia độ (Dividing Head và Indexing Spacer): BS (BS-0/1/2/2A), CS (CS-6/8), CC (CC-6/8/12/12A), cùng phụ kiện đĩa chia độ và mâm cặp chia độ VSR — gá phôi trụ giữa hai mũi tâm hoặc trên mâm cặp.

Đi vào chi tiết, nhóm bàn xoay chia độ phù hợp khi bạn cần gá trực tiếp phôi hoặc đồ gá nhỏ lên mặt bàn tròn — bắt đầu từ dòng cơ bản nhất, bàn xoay ngang-đứng HV.

Nhóm Bàn Xoay Chia Độ (Rotary Table)

Nhóm bàn xoay chia độ VERTEX gồm 5 dòng, khác nhau chủ yếu ở khả năng nghiêng, đường kính lỗ suốt tâm và độ chính xác chia góc. Mặt bàn tròn có đường kính từ Ø110mm đến Ø406mm tùy dòng, gá trực tiếp phôi, ê tô hoặc đồ gá nhỏ lên trên, xoay bằng tay quay qua bộ truyền trục vít–bánh vít; một số dòng nghiêng được từ 0° đến 90°.

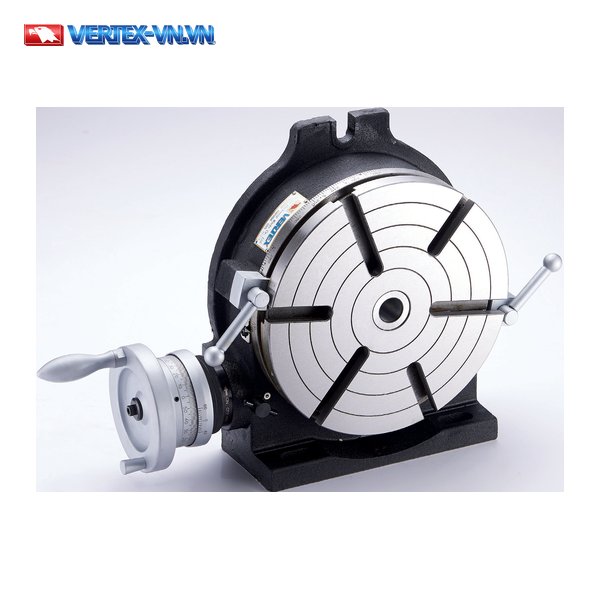

Bàn Xoay Ngang – Đứng HV

Bàn xoay ngang-đứng HV là dòng cơ bản nhất trong nhóm bàn xoay chia độ VERTEX, có thể gá nằm ngang trên bàn máy phay hoặc xoay đứng 90° tùy vị trí gia công. Catalogue VERTEX gọi dòng này là “Horizontal/Vertical Rotary Table” — đúng như tên gọi, cùng một thiết bị dùng được cho cả 2 tư thế gá.

HV có 7 cỡ theo đường kính mặt bàn và mã sản phẩm:

• HV-4: Ø110mm, mã 1001-000
• HV-6: Ø150mm, mã 1001-001
• HV-8: Ø205mm, mã 1001-002
• HV-10: Ø254mm, mã 1001-003
• HV-12: Ø305mm, mã 1001-004
• HV-14: Ø353mm, mã 1001-005
• HV-16: Ø406mm, mã 1001-006

Tỉ số truyền trục vít-bánh vít của HV là 1:90, mỗi vòng tay quay xoay bàn 4°. Vành chia đọc tới phút: HV-4 và HV-6 đạt 2′ (vernier 20″); HV-8 đến HV-16 đạt 1′ (vernier 10″) — cỡ bàn càng lớn, độ chính xác chia càng cao. Tâm ống kẹp theo Morse Taper: MT-2 cho HV-4/HV-6, MT-3 cho HV-8/HV-10, MT-4 cho HV-12/HV-14/HV-16. Tải trọng mặt bàn dao động 35–140kg khi gá ngang và 18–70kg khi xoay đứng, tùy cỡ.

Nam Dương có sẵn kho đủ 7 cỡ HV-4 đến HV-16, tư vấn chọn cỡ theo đường kính phôi thực tế của bạn. Xem đầy đủ thông số và bảng kích thước tại trang bàn xoay ngang-đứng HV.

Khi chi tiết cần phay ở nhiều góc nghiêng trung gian chứ không chỉ 0° và 90°, dòng bàn xoay nghiêng VU sẽ phù hợp hơn HV.

Bàn Xoay Nghiêng Thông Dụng VU (VUT-6/10/12)

Bàn xoay nghiêng thông dụng VU (mã kỹ thuật VUT-6/10/12) cho phép nghiêng mặt bàn từ 0° đến 90° bằng hệ trục vít-bánh vít riêng cho phần nghiêng, dùng khi chi tiết cần phay ở góc nghiêng cụ thể thay vì chỉ 0° hoặc 90° như dòng HV. Catalogue VERTEX gọi dòng này là “Tilting Rotary Table” bản heavy duty, thiết kế 2 gối đỡ cùng hệ kẹp cứng vững và profile thấp.

Ghi chú tên gọi: trang sản phẩm của Nam Dương hiện gọi 3 cỡ này theo tên thương mại VU-100, VU-150 và VU-200 (xếp theo cỡ tăng dần); bài này dùng mã kỹ thuật catalogue VUT-6, VUT-10 và VUT-12 để trích đúng thông số đã xác nhận — cả hai cách gọi cùng chỉ một dòng sản phẩm.

3 cỡ VU theo thông số catalogue:

• VUT-6: Ø150mm, tâm côn MT-2, cao tâm khi nghiêng 90° = 90mm, khối lượng 23,5kg, mã 1001-014
• VUT-10: Ø250mm, tâm côn MT-3, cao tâm 150mm, khối lượng 75,5kg, mã 1001-015
• VUT-12: Ø300mm, tâm côn MT-4, cao tâm 169mm, khối lượng 108kg, mã 1001-016

Độ chia mặt bàn dùng tỉ số truyền 1:90 giống HV (4°/vòng tay quay). Phần nghiêng có tỉ số riêng: VUT-6 nghiêng 6°/vòng quay tay nghiêng (vernier 5′); VUT-10 và VUT-12 nghiêng 1°/vòng quay (vernier 2′) — chính xác hơn dòng nhỏ. Đĩa chia tùy chọn DP-1 cho VUT-6 và DP-3 cho VUT-10/VUT-12; ụ động tùy chọn TS-1 cho VUT-6 và TS-3 cho VUT-10/VUT-12.

Theo kinh nghiệm tư vấn của Nam Dương, VU là dòng bán chạy nhất trong nhóm bàn xoay tại các xưởng cơ khí vừa và nhỏ nhờ vừa nghiêng được vừa giữ độ cứng vững heavy duty. Xem đầy đủ thông số tại trang bàn xoay nghiêng thông dụng VU.

Với phôi dài cần xuyên qua tâm bàn hoặc cần chia nhanh mà không mất thời gian quay tay từng nấc, dòng VU-300 lỗ suốt lớn là lựa chọn tiếp theo.

Bàn Xoay Nghiêng Lỗ Suốt Lớn, Chia Nhanh VU-300 (VUT-250/300)

Bàn xoay nghiêng VU-300 (mã kỹ thuật VUT-250 và VUT-300) là bản nâng cấp của dòng VU tiêu chuẩn, có lỗ suốt tâm lớn để gá phôi dài xuyên qua và chia nhanh trực tiếp mà không cần quay tay từng độ. Catalogue VERTEX gọi dòng này là “Multiple Tilting Rotary Table”, dùng cùng cơ chế nghiêng 0–90° như VU nhưng bổ sung 2 tính năng: lỗ suốt tâm lớn và chia nhanh 15°/24 rãnh (24-notch rapid index).

2 cỡ VU-300 theo bảng Specifications catalogue:

• VUT-250: Ø250mm, lỗ suốt tâm Ø45mm, cao tâm khi nghiêng 90° = 150mm, khối lượng 75,5kg, mã 1001-015A
• VUT-300: Ø300mm, lỗ suốt tâm Ø65mm, cao tâm 169mm, khối lượng 108kg, mã 1001-016A

Bản vẽ kỹ thuật trong catalogue có chú thích Ø40/Ø60 chênh nhẹ so với bảng Specifications chính thức — bài này ưu tiên số bảng Specifications (Ø45/Ø65).

Độ chia mặt bàn vẫn dùng tỉ số truyền 1:90 như VU tiêu chuẩn. Catalogue VERTEX ghi rõ mục đích thiết kế: dòng này dành cho phôi thanh dài và các chi tiết cần lỗ bore lớn hơn, giúp nâng cấp máy phay để tăng tốc sản xuất.

Dòng này phù hợp xưởng sản xuất loạt cần đổi phôi nhanh — Nam Dương tư vấn theo sản lượng thực tế của bạn. Xem thêm thông số tại trang bàn xoay nghiêng VU-300.

Ngoài 3 dòng bàn xoay trên, VERTEX còn 2 dòng chuyên biệt hơn cho nhu cầu độ chính xác cực cao hoặc tốc độ chia cực nhanh: VIT và VSI.

Bàn Chia Độ Chính Xác VIT Và Bàn Chia Độ Nhanh VSI

Ngoài 3 dòng bàn xoay phổ biến trên, VERTEX còn dòng bàn chia độ chính xác VIT (dải model VIT-300-15 đến VIT-1200-5) cho ứng dụng đòi hỏi sai số góc cực nhỏ, và bàn chia độ nhanh VSI (model VSI-4, VSI-5) tối ưu tốc độ đổi vị trí chia khi sản xuất loạt lớn.

VIT là dòng cao cấp nhất trong nhóm bàn xoay chia độ VERTEX — tên gọi và dải mã đã xác nhận qua tiêu đề trang sản phẩm thật, phù hợp khi bản vẽ yêu cầu sai số góc nhỏ hơn mức các dòng HV/VU đáp ứng được. VSI hướng tới tốc độ thao tác — tối ưu khi xưởng cần đổi vị trí chia liên tục trong sản xuất loạt lớn mà không muốn mất thời gian quay tay từng nấc.

2 dòng VIT và VSI không nằm trong phần catalogue mà bài này đã đọc trực tiếp, nên bài chưa nêu đường kính bàn, tải trọng hay tỉ số truyền cụ thể — bạn nên liên hệ hotline Nam Dương để nhận thông số đầy đủ trước khi quyết định.

Nam Dương tư vấn kỹ thuật riêng cho VIT và VSI khi bạn có yêu cầu đặc biệt về sai số hoặc tốc độ chia — liên hệ hotline 0911 066 515. Xem thêm tại trang bàn chia độ chính xác VIT và bàn chia độ nhanh VSI.

Nếu chi tiết gia công là phôi trụ dài cần gá giữa hai mũi tâm hoặc trên mâm cặp thay vì đặt trực tiếp lên mặt bàn, nhóm đầu phân độ và bàn, mâm chia độ dưới đây sẽ phù hợp hơn nhóm bàn xoay.

Nhóm Đầu Phân Độ, Bàn Và Mâm Chia Độ (Dividing Head Và Indexing Spacer)

Khác với bàn xoay gá trực tiếp phôi lên mặt bàn, nhóm đầu phân độ và bàn, mâm chia độ VERTEX gá phôi trụ giữa hai mũi tâm hoặc trên mâm cặp 3 chấu để chia chu vi thành các góc bằng nhau. Nhóm này phù hợp phay bánh răng, rãnh chia và dụng cụ cắt hơn là phay mặt phẳng lớn — phôi thường có dạng trục hoặc thanh dài thay vì tấm phẳng.

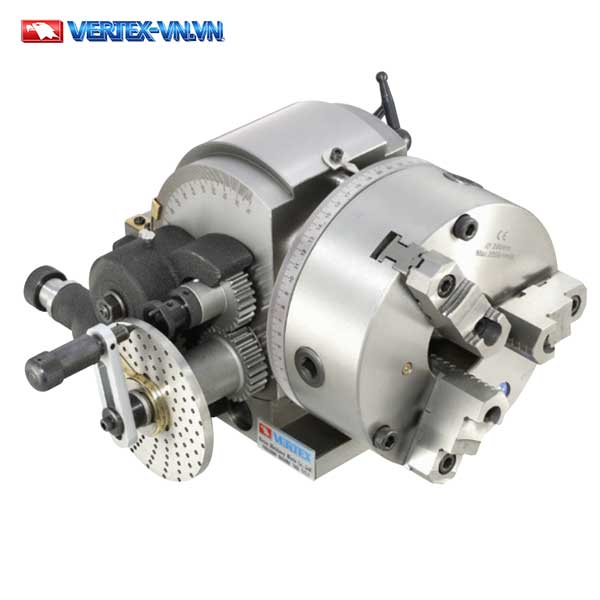

Đầu Phân Độ Vạn Năng BS

Đầu phân độ vạn năng BS là thiết bị chia góc chính xác và linh hoạt nhất trong toàn bộ nhóm, gá phôi giữa mũi tâm đầu chia (headstock) và ụ động (tailstock) rời, chia gián tiếp từ 2 đến 50 và nhiều số tới 380 nhờ tỉ số truyền trục vít 40:1. Catalogue VERTEX gọi dòng này là “Semi-Universal/Universal Dividing Head”.

BS chia độ theo 2 cách:

• Chia gián tiếp (indirect indexing): dùng bộ đĩa chia 3 tấm — Plate A (15-16-17-18-19-20), Plate B (21-23-27-29-31-33), Plate C (37-39-41-43-47-49) — kết hợp tỉ số truyền 40:1 để chia 2–50 và nhiều số tới 380.
• Chia trực tiếp nhanh (direct indexing): ngắt trục vít, dùng mặt bích 24 lỗ để chia nhanh các số 2, 3, 4, 6, 8, 12, 24 mà không cần tính vòng quay.

Đầu chia xoay nghiêng được từ 10° dưới mặt ngang đến 90° đứng. BS có 4 cỡ theo lỗ xuyên trục chính:

• BS-0: lỗ xuyên Ø18mm, tâm côn MT-2, khối lượng 19kg, mã 1001-050
• BS-1: lỗ xuyên Ø20mm, tâm côn MT-3, khối lượng 32kg, mã 1001-051
• BS-2: lỗ xuyên Ø25mm, tâm côn MT-4, khối lượng 65kg, mã 1001-052 — có hệ bánh răng thay thế, chia được toàn bộ dải 2–380
• BS-2A: lỗ xuyên Ø25mm, tâm côn MT-4, khối lượng 47,5kg, mã 1001-057 — bản gọn hơn BS-2, không đổi bánh răng

Nam Dương còn cung cấp phiên bản BS lắp sẵn mâm cặp tùy chọn: BS-0-J-5 (mâm 5″, Ø130mm), BS-2-J-6 và BS-2-J-8 (mâm 6″/8″), BS-2A-J-6 và BS-2A-J-8.

Nam Dương thường tư vấn BS cho xưởng làm dao phay hoặc dụng cụ cắt cần chia răng chính xác — đúng đối tượng khách hàng cơ khí chế tạo dụng cụ mà Nam Dương phục vụ. Xem đầy đủ thông số tại trang đầu phân độ vạn năng BS.

Khi không cần chia tới hàng trăm số mà chủ yếu cần vừa chia thô nhanh vừa có vành chia tinh dự phòng, bàn chia độ CS là lựa chọn gọn và nhanh thao tác hơn BS.

Bàn Chia Độ CS (Có Vành Chia Tinh)

Bàn chia độ CS kết hợp cả chia trực tiếp nhanh không cần trục vít lẫn chia tinh chính xác qua vành trục vít 1:90 trong cùng một thiết bị, đi kèm sẵn mâm cặp 3 chấu và mặt bích để gá phôi linh hoạt. Catalogue VERTEX gọi dòng này là “Super Indexing Spacer”.

CS vận hành theo 2 chế độ:

• Ngắt trục vít — chia trực tiếp nhanh: các số 2, 3, 4, 6, 8, 12, 24 qua đĩa 24 lỗ.
• Gài trục vít — chia tinh: tỉ số truyền 1:90, vành chia đọc tới phút — CS-6 đạt 2′, CS-8 đạt 1′, vernier xuống 20″ (CS-6) hoặc 10″ (CS-8).

CS đi kèm mâm cặp 3 chấu theo cỡ: CS-6 dùng mâm VSK-6A (Ø160mm), CS-8 dùng mâm VSK-8A (Ø210mm); mặt bích Ø203mm (CS-6) hoặc Ø254mm (CS-8); đĩa chia mặt nạ (masking plate) cho các số 2, 3, 4, 6, 8, 12. Khi tháo mâm cặp ra, CS dùng được như bàn xoay ngang/đứng thông thường. CS có 2 cỡ: CS-6 (mã 1001-060) và CS-8 (mã 1001-061).

CS là dòng Nam Dương thường khuyên dùng khi bạn vừa cần tốc độ vừa cần độ chính xác mà ngân sách chưa đủ cho đầu phân độ BS đầy đủ. Xem đầy đủ thông số tại trang bàn chia độ CS.

Nếu xưởng chỉ cần thao tác chia trực tiếp đơn giản, nhanh gọn mà không cần vành chia tinh tới từng giây, bàn chia độ đơn CC là phiên bản tinh gọn hơn với chi phí đầu tư thấp hơn.

Bàn Chia Độ Đơn CC (Chia Nhanh, Không Vành Tinh)

Bàn chia độ đơn CC là phiên bản chia trực tiếp thuần túy, không có trục vít-bánh vít nên thao tác nhanh và giá thấp hơn CS, phù hợp khi bạn chỉ cần chia các số cố định 2, 3, 4, 6, 8, 12, 16, 24 và 48. Catalogue VERTEX gọi dòng này là “Simple Indexing Spacer”.

CC dùng đĩa chia 24 lỗ tôi cứng và mài tinh, cho phép chia chính xác cả góc đặc biệt 15°, và có lỗ xuyên tâm lớn phù hợp phôi to hoặc dài. Phôi được kẹp bằng mâm cặp 3 chấu đi kèm từng model (VSK-6A, VSK-8A, VSK-12, VSK-12A). Số chia trực tiếp khác nhau theo cỡ: CC-6 và CC-8 chia được 2, 3, 4, 6, 8, 12, 24; CC-12 và CC-12A chia thêm cả 16 và 48 — nhiều lựa chọn chia nhất trong cả nhóm.

CC có 4 cỡ:

• CC-6: lỗ turret/mâm Ø44mm, khối lượng 29,5kg, mã 1001-062
• CC-8: lỗ turret Ø63mm (mâm Ø58mm), khối lượng 51,5kg, mã 1001-063
• CC-12: lỗ turret Ø106mm (mâm Ø105mm), khối lượng 163kg, mã 1001-066 — dùng mâm chuẩn VSK-12
• CC-12A: cùng khung CC-12, mã 1001-066A — bản mâm cặp kinh tế VSK-12A

Nam Dương thường khuyên xưởng gia công loạt lớn, ngân sách hạn chế chọn CC thay vì CS. Xem đầy đủ thông số tại trang bàn chia độ đơn CC.

Đi kèm các dòng chính trên, VERTEX còn cung cấp phụ kiện đĩa chia độ và mâm cặp chia độ VSR để mở rộng khả năng của cả đầu phân độ lẫn bàn xoay.

Phụ Kiện Đi Kèm: Đĩa Chia Độ Và Mâm Cặp Chia Độ VSR

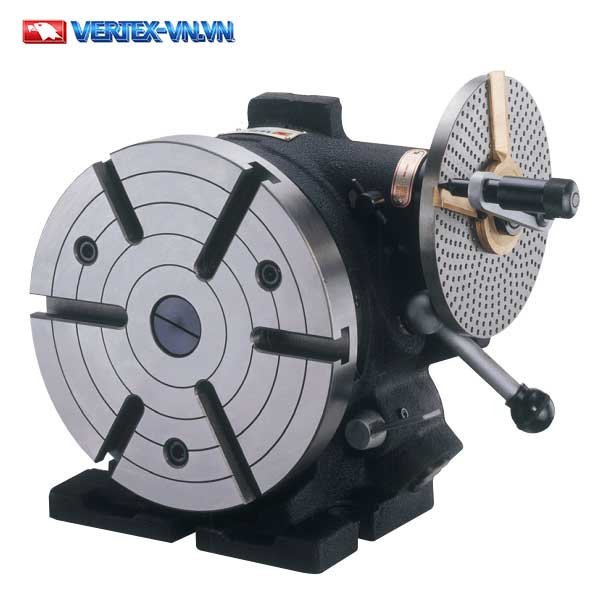

Bên cạnh các dòng thiết bị chính, VERTEX còn phụ kiện đĩa chia độ và mâm cặp chia độ VSR để mở rộng số chia hoặc thay đổi cách gá phôi trên các dòng bàn xoay và đầu phân độ ở trên.

• Đĩa chia độ (dividing plate) DP-1, DP-3, DP-4: dùng thay thế hoặc bổ sung cho model tương ứng khi bạn cần số chia khác với đĩa tiêu chuẩn đi kèm sẵn.
• Mâm cặp chia độ VSR: phụ kiện gắn thêm mâm cặp lên bàn xoay hoặc đầu phân độ để kẹp nhanh phôi tròn mà không cần chuẩn bị đồ gá riêng.

2 phụ kiện này không nằm trong phần catalogue bài đã đọc trực tiếp — bài chỉ nêu tên và mục đích sử dụng, không nêu thông số kích thước cụ thể.

Xem thêm tại trang đĩa chia độ và mâm cặp chia độ VSR.

Với 6 dòng chính đã có đủ thông số xác nhận, bảng so sánh dưới đây tổng hợp các tiêu chí phân biệt quan trọng nhất để bạn chọn nhanh đúng dòng.

Bảng So Sánh Nhanh Các Dòng Đầu Và Bàn Chia Độ VERTEX

Bảng dưới đây so sánh 6 dòng đầu và bàn chia độ VERTEX đã có đầy đủ thông số catalogue theo các tiêu chí quyết định khi bạn chọn mua.

Ghi chú: “khối lượng thiết bị” là khối lượng thân máy theo catalogue, không phải tải trọng làm việc tối đa. VIT và VSI không đưa vào bảng vì chưa có số liệu catalogue xác thực trong phạm vi bài đã đọc.

Từ bảng so sánh, phần tiếp theo hướng dẫn chọn dòng cụ thể theo từng tình huống gia công thực tế.

Cách Chọn Đầu Chia Độ Máy Phay Phù Hợp Theo Nhu Cầu

Gia Công Mặt Tròn Hoặc Cung Cơ Bản, Ngân Sách Vừa Phải: Chọn HV

Nếu chi tiết chỉ cần phay theo cung tròn hoặc chia góc ở mặt phẳng ngang mà không cần nghiêng, bàn xoay HV là lựa chọn tiết kiệm nhất. HV phù hợp với các việc như phay rãnh cung tròn, mặt bích tròn và chia góc cơ bản — không yêu cầu cơ cấu nghiêng phức tạp. Bạn nên chọn cỡ HV theo đường kính phôi lớn nhất cần gá; ví dụ phôi Ø200mm nên chọn HV-10 (Ø254mm) để dư biên kẹp an toàn thay vì chọn sát khít đường kính bàn.

Cần Nghiêng Góc Để Phay Mặt Vát, Rãnh Nghiêng: Chọn VU Hoặc VU-300

Khi bản vẽ yêu cầu phay ở góc nghiêng cụ thể — không chỉ 0° hoặc 90° — bạn cần dòng có cơ cấu nghiêng riêng như VU hoặc VU-300. Cả 2 dòng đều phay được mặt côn, rãnh nghiêng và chi tiết đa giác nghiêng nhờ nghiêng 0–90°. Bạn nên chọn VU khi phôi ngắn và gá trực tiếp lên mặt bàn; chọn VU-300 khi phôi cần xuyên qua lỗ tâm để gá phần dài hơn ra ngoài mặt bàn.

Phôi Dài, Xuyên Tâm Hoặc Cần Chia Nhanh Sản Xuất Loạt: Chọn VU-300 Hoặc CC

Với phôi dạng trục dài cần xuyên qua tâm bàn hoặc yêu cầu đổi vị trí chia liên tục khi sản xuất loạt lớn, VU-300 hoặc CC đáp ứng tốt hơn dòng tiêu chuẩn. Bạn nên chọn VU-300 khi phôi cần luồn qua lỗ tâm Ø45mm hoặc Ø65mm và vẫn cần nghiêng góc. Bạn nên chọn CC khi không cần nghiêng nhưng cần chia nhanh liên tục ở mức giá thấp hơn — chia nhanh 24 rãnh của CC giúp đổi vị trí chia mà không mất thời gian quay tay từng nấc.

Cần Chia Góc Chính Xác Tới Giây, Làm Bánh Răng Hoặc Dụng Cụ Cắt: Chọn BS, CS Hoặc VIT

Khi cần chia góc chính xác tới từng giây để làm bánh răng, rãnh xoắn hoặc dụng cụ cắt, bạn nên chọn đầu phân độ BS, bàn chia độ CS có vành tinh, hoặc dòng cao cấp VIT. BS chia được tới 380 số nhờ tỉ số truyền 40:1 kết hợp đĩa chia 3 tấm — phù hợp nhất khi số chia không rơi vào các số tròn thông dụng. CS có vành tinh 1:90 đọc tới giây, vừa chia nhanh vừa chia chính xác trong cùng thiết bị. VIT là dòng cao cấp nhất cho ứng dụng đòi hỏi sai số góc cực nhỏ — bạn nên liên hệ Nam Dương để xác nhận thông số phù hợp.

Gá Phôi Bằng Mâm Cặp 3 Chấu Ngay Trên Đầu Chia: Chọn CS, CC Hoặc BS

Nếu phôi không thể khoan lỗ tâm để gá giữa hai mũi nhọn, bạn cần dòng có sẵn mâm cặp 3 chấu như CS, CC, hoặc BS lắp thêm mâm cặp tùy chọn. CS và CC đã tích hợp sẵn mâm cặp theo từng model (VSK-6A, VSK-8A, VSK-12, VSK-12A) nên bạn không cần đặt thêm phụ kiện. BS không có mâm cặp mặc định nhưng lắp thêm được các phiên bản BS-0-J-5, BS-2-J-6 hoặc BS-2-J-8 khi bạn cần vừa chia chính xác vừa gá bằng mâm cặp.

Sau khi chọn đúng dòng, bước tiếp theo là lắp đặt và vận hành đúng cách để đạt độ chính xác chia góc như catalogue công bố.

Lắp Đặt Và Vận Hành Đầu Chia Độ Máy Phay Cơ Bản

Dù khác nhóm, các dòng đầu chia độ máy phay VERTEX đều lắp đặt và vận hành theo cùng nguyên tắc cơ bản sau.

1. Bắt chặt đế lên bàn máy phay: dùng bu-lông xuyên qua rãnh chữ T của bàn máy, độ rộng rãnh 11–16mm tùy dòng theo bảng catalogue.
2. Canh tâm bàn trùng trục chính máy phay: dùng đồng hồ so (dial indicator) rà quanh mặt bàn hoặc lỗ tâm để đảm bảo tâm bàn đồng trục với trục chính.
3. Lắp ụ động khi dùng đầu phân độ BS: gá thêm ụ động (tailstock) cùng trục với đầu chia, khoảng cách điều chỉnh theo chiều dài phôi thực tế.
4. Chọn chế độ chia phù hợp: chia trực tiếp (ngắt trục vít, dùng đĩa 24 lỗ) khi số chia là số tròn thông dụng; chia gián tiếp (gài trục vít) khi cần số chia lẻ hoặc chính xác cao — số vòng quay tay quay bằng tỉ số truyền chia cho số phần cần chia. Ví dụ: BS có tỉ số 40:1, chia 8 phần thì số vòng tay quay = 40 ÷ 8 = 5 vòng.
5. Siết chặt kẹp trước khi phay, nới ra khi xoay hoặc chia góc tiếp: thao tác này lặp lại sau mỗi lần chia để tránh xê dịch vị trí đã chỉnh.

Đội ngũ kỹ thuật Nam Dương hỗ trợ hướng dẫn lắp đặt và tính số vòng chia khi bạn mua hàng.

Một số thắc mắc thường gặp khi chọn và dùng đầu chia độ máy phay được giải đáp dưới đây.

Câu Hỏi Thường Gặp Về Đầu Chia Độ Máy Phay

Dưới đây là các câu hỏi thường gặp nhất khi bạn chọn và sử dụng đầu chia độ máy phay VERTEX.

Đầu Chia Độ Máy Phay Là Gì Và Khác Bàn Xoay Chia Độ Ở Điểm Nào?

Đầu phân độ (BS, CS, CC) gá phôi giữa hai mũi tâm hoặc mâm cặp để chia góc, còn bàn xoay (HV, VU, VU-300, VIT, VSI) gá trực tiếp phôi hoặc đồ gá lên mặt bàn tròn, một số dòng nghiêng được. Cả 2 nhóm đều dùng để chia góc chính xác trên máy phay, nhưng cách gá phôi và hình dạng phôi phù hợp khác nhau: đầu phân độ hợp với phôi trụ dài, bàn xoay hợp với phôi tấm hoặc đồ gá đặt trực tiếp lên mặt bàn.

Đầu Chia Độ Máy Phay VERTEX Có Dùng Được Cho Máy Phay CNC Không?

Các dòng HV, VU, VU-300, BS, CS và CC đều vận hành bằng tay quay cơ khí, phù hợp máy phay vạn năng (cơ) là chính; các dòng này có thể gá lên bàn máy CNC như đồ gá cố định góc, nhưng không phải trục thứ 4 điều khiển số qua chương trình CNC. Bạn cần phân biệt rõ giới hạn này trước khi mua — nếu cần trục thứ 4 điều khiển số hoàn toàn tự động, bạn nên tìm giải pháp bàn xoay CNC riêng thay vì các dòng chia độ tay quay trong bài này.

Đầu Chia Độ Máy Phay VERTEX Có Bao Nhiêu Dòng, Gồm Những Kích Thước Nào?

VERTEX phân phối 8 dòng đầu chia độ máy phay chính, chia theo 2 nhóm. Nhóm bàn xoay chia độ gồm HV-4, HV-6, HV-8, HV-10, HV-12, HV-14, HV-16; VU (VUT-6, VUT-10, VUT-12); VU-300 (VUT-250, VUT-300); VIT (VIT-300-15 đến VIT-1200-5); VSI (VSI-4, VSI-5). Nhóm đầu phân độ, bàn và mâm chia độ gồm BS-0, BS-1, BS-2, BS-2A; CS-6, CS-8; CC-6, CC-8, CC-12, CC-12A.

Nên Chọn Bàn Chia Độ CS Hay Bàn Chia Độ Đơn CC?

Bạn nên chọn CS nếu cần độ chính xác cao xen kẽ chia nhanh; chọn CC nếu chỉ cần các số chia cố định với ngân sách thấp hơn cho sản xuất loạt. CS có vành chia tinh 1:90 đọc tới giây cộng với chia trực tiếp, nên giá cao hơn CC. CC chỉ chia trực tiếp, không có vành tinh, nên giá thấp hơn và thao tác nhanh hơn CS.

Nếu vẫn phân vân giữa các dòng, đội ngũ kỹ thuật Nam Dương sẵn sàng tư vấn chọn đúng model theo phôi và máy phay thực tế của bạn.
