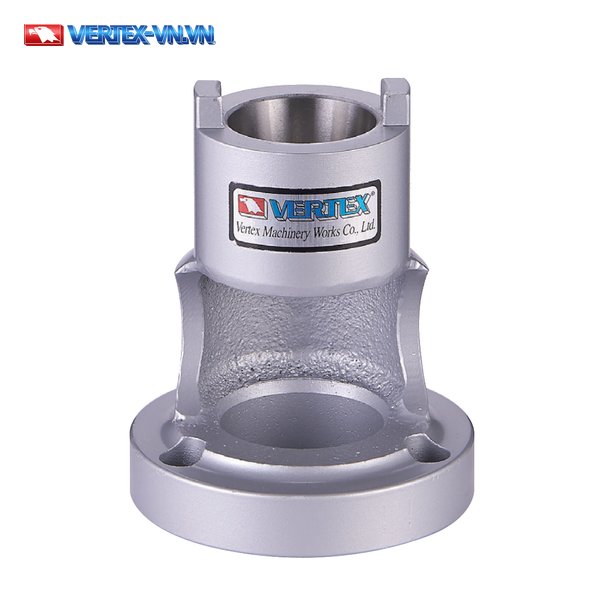

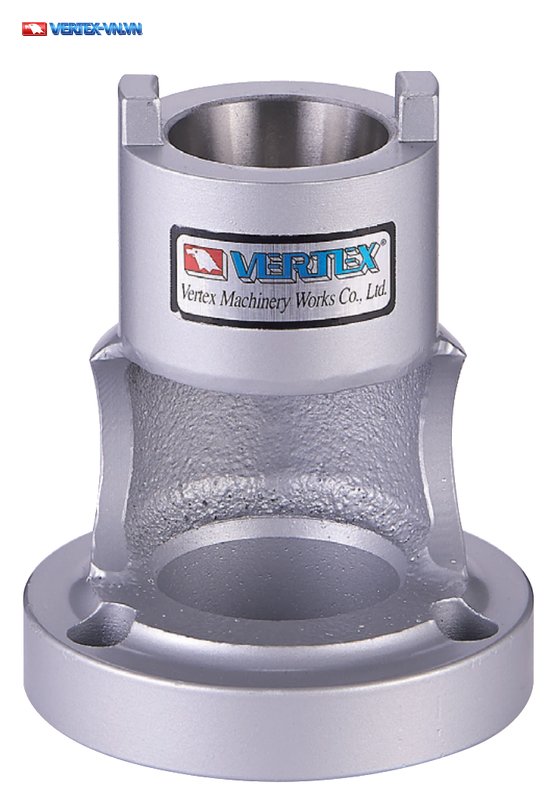

Đồ gá tháo lắp bầu kẹp dạng tròn VTO của hãng VERTEX — catalogue ghi tên Round Tool Locking Device — là dụng cụ dùng để khoá giữ bầu kẹp (tool holder), có 3 mã theo côn chuôi BT30, BT40 và BT50. Thiết kế nhẹ, gọn và tiết kiệm chỗ đặt là hai trong bốn đặc điểm mà catalogue nêu cho dòng sản phẩm này.
Đặc Điểm Đồ Gá Tháo Lắp Bầu Kẹp Dạng Tròn VTO
Theo catalogue, đồ gá tháo lắp bầu kẹp dạng tròn VTO có 4 đặc điểm chính:
- Nhẹ và gọn.
- Thiết lập nhanh.
- Dùng để khoá giữ bầu kẹp (tool holder).
- Tiết kiệm chỗ.
Ảnh Ví Dụ Khoá Bầu Kẹp Trên Đồ Gá VTO

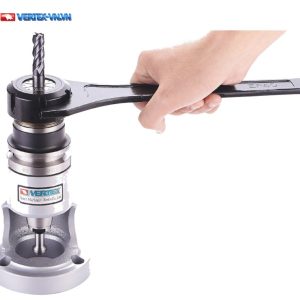

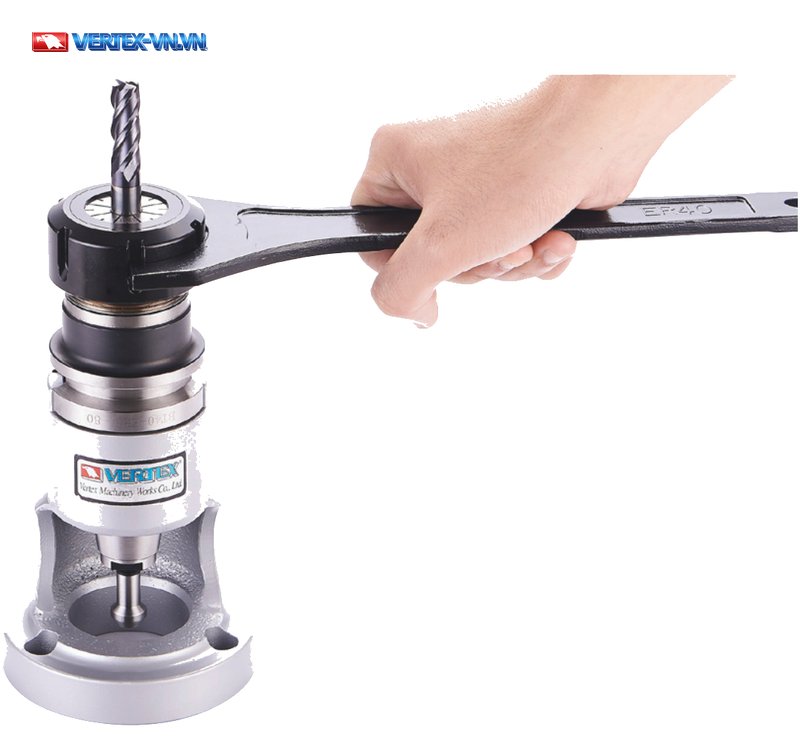

Ảnh ví dụ trên catalogue VERTEX cho thấy bầu kẹp được đặt trong đồ gá VTO, dùng cờ lê để siết đai ốc.
Bảng thông số kỹ thuật dưới đây liệt kê đầy đủ 3 mã VTO theo côn chuôi BT30, BT40, BT50.

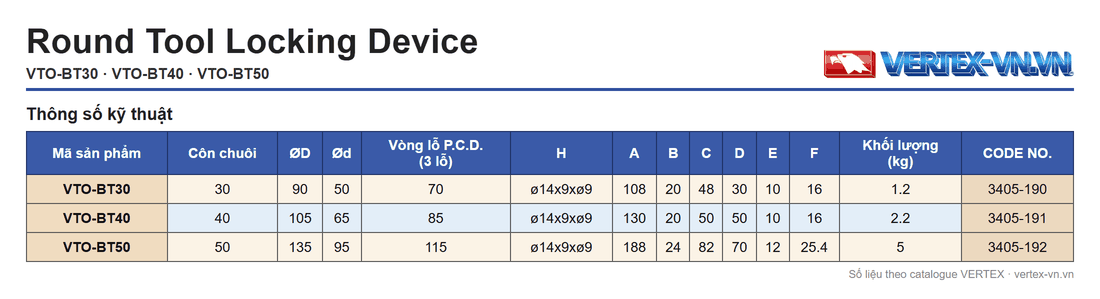

Bảng Thông Số Kỹ Thuật Đồ Gá Tháo Lắp Bầu Kẹp Tròn VTO-BT30, VTO-BT40, VTO-BT50
Đồ gá tháo lắp bầu kẹp dạng tròn VTO có 3 mã, mỗi mã ứng với một cỡ côn chuôi:
| Mã sản phẩm | Côn chuôi | ØD | Ød | Vòng lỗ P.C.D. | H | A | B | C | D | E | F | Khối lượng (kg) | CODE NO. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VTO-BT30 | 30 | 90 | 50 | 70 | ø14x9xø9 | 108 | 20 | 48 | 30 | 10 | 16 | 1.2 | 3405-190 |
| VTO-BT40 | 40 | 105 | 65 | 85 | ø14x9xø9 | 130 | 20 | 50 | 50 | 10 | 16 | 2.2 | 3405-191 |
| VTO-BT50 | 50 | 135 | 95 | 115 | ø14x9xø9 | 188 | 24 | 82 | 70 | 12 | 25.4 | 5 | 3405-192 |
Giữa ba mã, ØD, Ød và vòng lỗ P.C.D. cùng tăng một mức như nhau ở mỗi bậc: từ VTO-BT30 sang VTO-BT40 tăng 15 (ØD 90→105, Ød 50→65, P.C.D. 70→85); từ VTO-BT40 sang VTO-BT50 tăng 30 (ØD 105→135, Ød 65→95, P.C.D. 85→115). Cột H — quy cách 3 lỗ — giữ nguyên ø14x9xø9 ở cả 3 mã. Khối lượng tăng từ 1,2 kg (VTO-BT30) lên 2,2 kg (VTO-BT40) và 5 kg (VTO-BT50); VTO-BT50 nặng hơn VTO-BT30 gấp hơn 4 lần, còn VTO-BT40 gần gấp đôi VTO-BT30.
Ở các cột không có nhãn dịch nghĩa, trị số theo thứ tự VTO-BT30, VTO-BT40, VTO-BT50 là: A 108 · 130 · 188; B 20 · 20 · 24; C 48 · 50 · 82; D 30 · 50 · 70; E 10 · 10 · 12; F 16 · 16 · 25.4. Giữa VTO-BT30 và VTO-BT40, cột B giữ nguyên 20 và cột E giữ nguyên 10; các cột còn lại đều tăng khi chuyển sang VTO-BT50. CODE NO. tăng dần theo thứ tự: 3405-190 (VTO-BT30), 3405-191 (VTO-BT40), 3405-192 (VTO-BT50).
Bảng tóm tắt dưới đây gom lại cỡ côn, mã sản phẩm và khối lượng để tra nhanh:
| Côn chuôi | Mã sản phẩm | Khối lượng (kg) |
|---|---|---|
| BT30 | VTO-BT30 | 1.2 |
| BT40 | VTO-BT40 | 2.2 |
| BT50 | VTO-BT50 | 5 |
Dựa vào côn chuôi trong bảng trên, có thể chọn đúng mã VTO theo cỡ côn cần dùng.
Đồ Gá VTO Dùng Cho Bầu Kẹp Côn BT Nào?
Tên mã và cột côn chuôi trong bảng trên cho biết VTO-BT30 tương ứng côn BT30, VTO-BT40 tương ứng côn BT40, và VTO-BT50 tương ứng côn BT50. VTO chỉ có 3 mã theo côn BT; bảng thông số không có mã nào ghi côn SK, CAT hay HSK.
Hãng VERTEX cũng có bầu kẹp mang tên côn BT — BT-ER Tool Holder — sản phẩm cùng nhóm mã côn với đồ gá VTO.
Sản Phẩm Liên Quan Trong Nhóm Đồ Gá Tháo Lắp Bầu Kẹp
Ngoài đồ gá tháo lắp bầu kẹp dạng tròn VTO, hãng VERTEX còn có các phụ kiện liên quan trong nhóm dụng cụ gá kẹp và tooling côn trục chính:
- Đồ gá tháo lắp bầu kẹp dao BT/SK/CAT kiểu kép
- Đồ gá tháo lắp bầu kẹp dao BT/SK/CAT kiểu xoay
- Lau côn trục chính VERTEX VTW
Câu Hỏi Thường Gặp
Đồ gá tháo lắp bầu kẹp dạng tròn VTO có đặc điểm gì?
Theo catalogue, VTO có 4 đặc điểm: nhẹ và gọn, thiết lập nhanh, dùng để khoá giữ bầu kẹp, và tiết kiệm chỗ.
Đồ gá tháo lắp bầu kẹp dạng tròn VTO có mấy mã, tương ứng côn chuôi nào?
Có 3 mã VTO-BT30, VTO-BT40, VTO-BT50, tương ứng côn chuôi BT30, BT40, BT50.
Khối lượng của từng mã VTO là bao nhiêu?
Khối lượng lần lượt là 1,2 kg (VTO-BT30), 2,2 kg (VTO-BT40) và 5 kg (VTO-BT50) theo bảng thông số catalogue.
Quy cách 3 lỗ và vòng lỗ P.C.D. của các mã VTO có giống nhau không?
Quy cách 3 lỗ ø14x9xø9 giống nhau ở cả 3 mã; vòng lỗ P.C.D. khác nhau theo từng mã: 70 (VTO-BT30), 85 (VTO-BT40), 115 (VTO-BT50).
