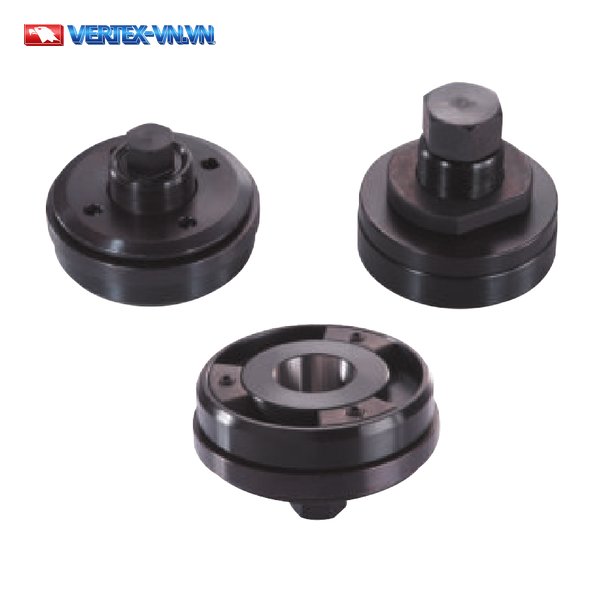

Bích kẹp đá mài VERTEX là Grinding Wheel Flange gồm hai mã bích là FKT-250 và FTA-350. Catalogue VERTEX No.46 ghi cả hai ở tờ B38, mục GRINDING MACHINE ACCESSORIES, kèm hai mã trục cân bằng (Wheel Balancing Bar) FKT-250-BAR và FTA-350-BAR. Cùng tờ B38 còn có giá cân bằng đá mài WBS, LBS và tốc kẹp VDC.
Thông Số Bích Kẹp Đá Mài FKT-250 Và FTA-350
Bích kẹp đá mài có hai mã, mỗi mã một bộ số ØD, Ød, L1, L2, L3, trọng lượng và Brand Mark in trên catalogue.

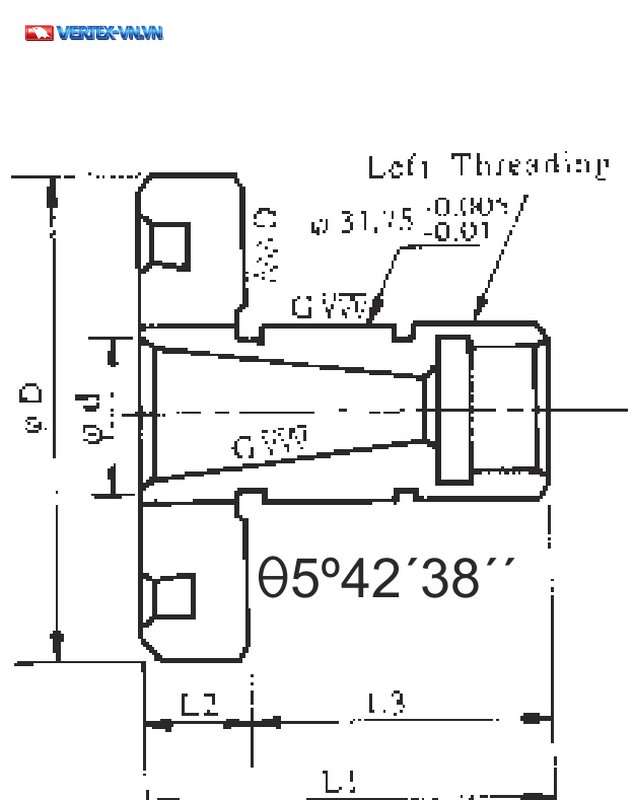

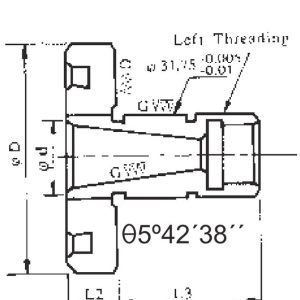

Bản vẽ mặt cắt dưới đây gắn năm ký hiệu ØD, Ød, L1, L2, L3 vào các đường kích thước. Bảng ngay sau bản vẽ dùng cùng các ký hiệu đó.

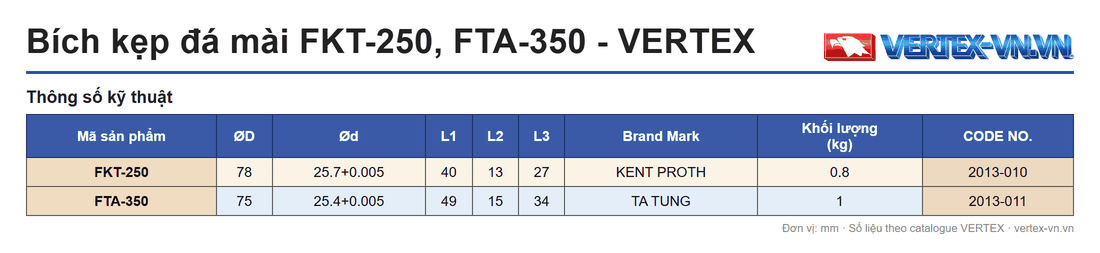

| ORDER NO. | ØD | Ød | L1 | L2 | L3 | Brand Mark | WEIGHT (kg) | CODE NO. |
|---|---|---|---|---|---|---|---|---|
| FKT-250 | 78 | 25.7+0.005 | 40 | 13 | 27 | KENT PROTH | 0.8 | 2013-010 |
| FTA-350 | 75 | 25.4+0.005 | 49 | 15 | 34 | TA TUNG | 1 | 2013-011 |
Bảng in Unit: mm, cột WEIGHT tính bằng kg. Cột Ød chép đúng dạng catalogue in (25.7+0.005 và 25.4+0.005), cột Brand Mark ghi KENT PROTH cho FKT-250 và TA TUNG cho FTA-350.
Đọc Bản Vẽ Bích Kẹp Đá Mài: Ren Trái, Ø31.75 Và Góc Côn
Ngoài năm ký hiệu kích thước, bản vẽ mặt cắt in thêm nhãn ren trái, Ø31.75 kèm dung sai và một góc côn.
- Ren trái: bản vẽ in nhãn Left Threading.
- Ø31.75: bản vẽ in kèm −0.005/−0.01, đây là dung sai của Ø31.75.
- Góc côn: bản vẽ in 5º42´38´´ cùng ký hiệu θ.
Các thông tin này chỉ có trên bản vẽ, không nằm trong bảng thông số.
Trục Cân Bằng FKT-250-BAR Và FTA-350-BAR
Catalogue ghi hai mã trục cân bằng (Wheel Balancing Bar) cùng khu vực với bích: FKT-250-BAR và FTA-350-BAR. Mã trục có đuôi -BAR đặt sau tên mã bích tương ứng.
| ORDER NO. | CODE NO. |
|---|---|
| FKT-250-BAR | 2013-020 |
| FTA-350-BAR | 2013-021 |
Mỗi mã trục có một bản vẽ riêng, đặt dưới đây.
Hai bản vẽ trục chỉ in số, không in ký hiệu chữ cái. Hai danh sách dưới đây liệt kê các số như in:

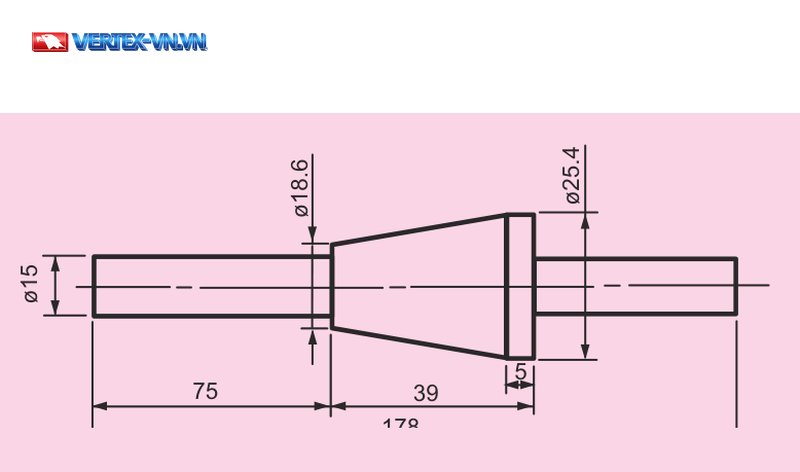

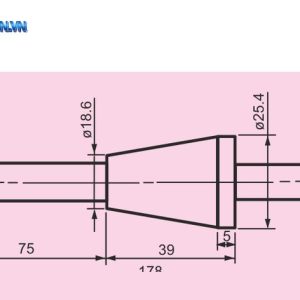

- FKT-250-BAR: các số có ký hiệu ø là ø15, ø18.6 và ø25.4; các số còn lại là 75, 39, 5 và tổng 178.

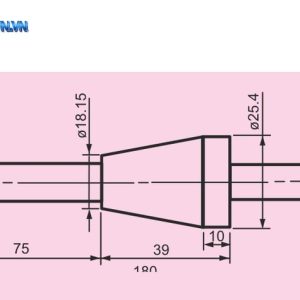

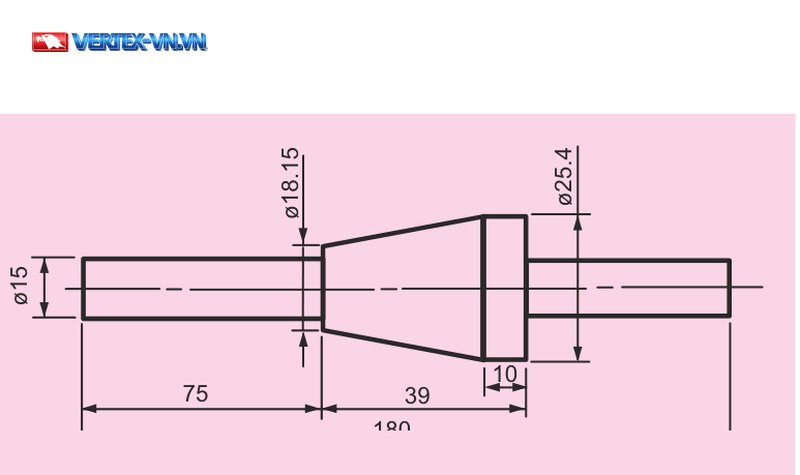

- FTA-350-BAR: các số có ký hiệu ø là ø15, ø18.15 và ø25.4; các số còn lại là 75, 39, 10 và tổng 180.
Cả hai bản vẽ cùng in ø15, ø25.4, 75 và 39. Hai bản vẽ khác nhau ở ø18.6 so với ø18.15, ở số 5 so với số 10, và ở tổng 178 so với tổng 180.
Chọn Bích Kẹp Đá Mài FKT-250 Hay FTA-350
Hai mã khác nhau ở cả bảy mục của bảng thông số, từ ØD đến Brand Mark. Chọn mã bằng cách đối chiếu từng số trong bảng với bản vẽ lắp của bạn.
Bạn có thể chọn mã theo bốn bước:
- Đặt hai trị số Ød cạnh nhau: 25.7+0.005 và 25.4+0.005.
- Đối chiếu ØD (78 hoặc 75) và ba số L1, L2, L3 với kích thước bạn cần.
- Xem trọng lượng 0.8 kg hoặc 1 kg.
- Gửi các số đã đối chiếu cho kỹ thuật Nam Dương để được tư vấn chọn mã bích; nếu cần mã trục -BAR, bạn hỏi cùng lúc.
Sản Phẩm Cùng Tờ B38 Trong Mục Phụ Kiện Máy Mài
Bích kẹp đá mài nằm cùng tờ B38 với giá cân bằng đá mài và tốc kẹp, nên bạn có thể xem thêm ba trang sau.
- Thiết bị cân bằng đá mài: trang giá cân bằng đá mài gồm WBS-300, LBS-100 và LBS-350, cùng tờ B38 với bích FKT-250, FTA-350.
- Tốc kẹp máy mài: trang tốc kẹp (Driving Carrier) gồm 8 mã từ VDC-13 đến VDC-100, cùng tờ B38.
- Danh mục phụ kiện máy mài: trang tập hợp các sản phẩm thuộc nhóm phụ kiện máy mài của VERTEX trên website.
Câu Hỏi Thường Gặp
Để chọn bích kẹp đá mài theo số trong bảng và bản vẽ, bạn có thể tham khảo các câu hỏi thường gặp sau.
Bích Kẹp Đá Mài VERTEX Gồm Những Mã Nào?
Gồm hai mã bích FKT-250 và FTA-350, kèm hai mã trục cân bằng FKT-250-BAR và FTA-350-BAR. Catalogue VERTEX No.46 ghi bốn mã này ở tờ B38, mục GRINDING MACHINE ACCESSORIES.
FKT-250 Và FTA-350 Khác Nhau Ở Điểm Nào?
Khác nhau ở các số trong bảng và Brand Mark. FKT-250 ghi ØD 78, Ød 25.7+0.005, L1 40, L2 13, L3 27, nặng 0.8 kg, Brand Mark KENT PROTH. FTA-350 ghi ØD 75, Ød 25.4+0.005, L1 49, L2 15, L3 34, nặng 1 kg, Brand Mark TA TUNG.
Bản Vẽ Bích Kẹp Đá Mài Có Ren Trái Không?
Có, theo nhãn Left Threading trên bản vẽ. Bản vẽ in thêm Ø31.75 kèm −0.005/−0.01 và góc côn 5º42´38´´.
Hai Trục Cân Bằng FKT-250-BAR Và FTA-350-BAR Khác Nhau Ra Sao?
Khác nhau ở ø18.6 so với ø18.15, số 5 so với số 10 và tổng 178 so với tổng 180. Hai bản vẽ cùng in ø15, ø25.4, 75 và 39.
Bích Kẹp Đá Mài Cùng Tờ Catalogue Với Sản Phẩm Nào?
Cùng tờ B38 có giá cân bằng đá mài WBS-300, LBS-100, LBS-350 và tốc kẹp VDC-13 đến VDC-100. Trên website, bạn xem nhóm này ở danh mục phụ kiện máy mài.
Tư Vấn Kỹ Thuật
Nam Dương là nhà đại diện phân phối VERTEX tại Việt Nam, hơn 10 năm đại diện hãng. Bạn liên hệ hotline 0911 066 515 để được tư vấn chọn giữa FKT-250 và FTA-350 theo các số trong bảng, hoặc để hỏi về mã trục FKT-250-BAR, FTA-350-BAR. Sản phẩm được bảo hành 6 tháng đối với lỗi từ nhà sản xuất.
