Thiết bị cân bằng đá mài VERTEX là nhóm giá cân bằng đá mài gồm một mã Wheel Balancing Stand WBS-300 và hai mã Level Balancing Stand LBS-100, LBS-350. Catalogue VERTEX No.46 ghi cả ba mã ở tờ B38, mục GRINDING MACHINE ACCESSORIES, cùng tờ với bích kẹp đá mài FKT-250, FTA-350 và tốc kẹp máy mài VDC.

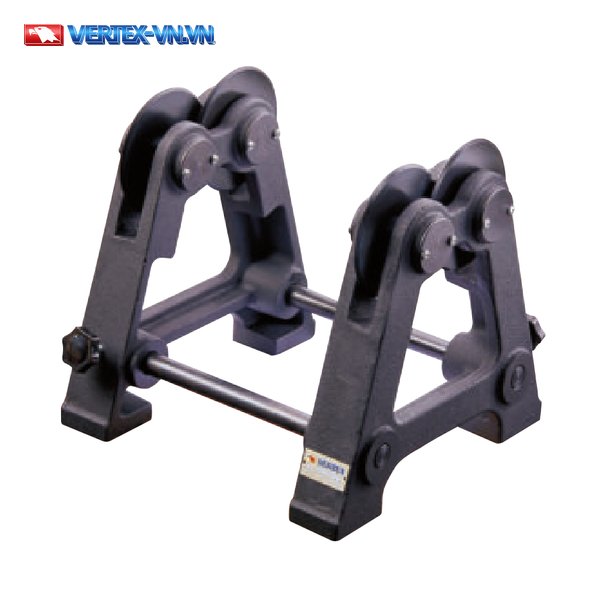

Thiết Bị Cân Bằng Đá Mài WBS-300 – Wheel Balancing Stand
WBS-300 là giá cân bằng đá mài cho đá có đường kính tối đa Ø400 mm theo dòng MAX. WHEEL DIAMETER ALLOWED của catalogue. Bảng dưới chép các dòng catalogue in cho mã này.
| Chỉ tiêu in trên catalogue | WBS-300 |
|---|---|
| Mã sản phẩm (ORDER NO.) | WBS-300 |
| CODE NO. | 2014-001 |
| Khối lượng (WEIGHT) | 12.5 kgs |
| Đường kính đá tối đa cho phép (MAX. WHEEL DIAMETER ALLOWED) | Ø400 mm |
| Chất liệu và độ cứng (theo chữ in) | cast iron (gang), HRC 55º |
Catalogue ghi bệ WBS-300 “is finished with cast iron and fine through hardened to HRC 55º”, nghĩa là hoàn thiện bằng gang và tôi cứng xuyên suốt đến HRC 55º.

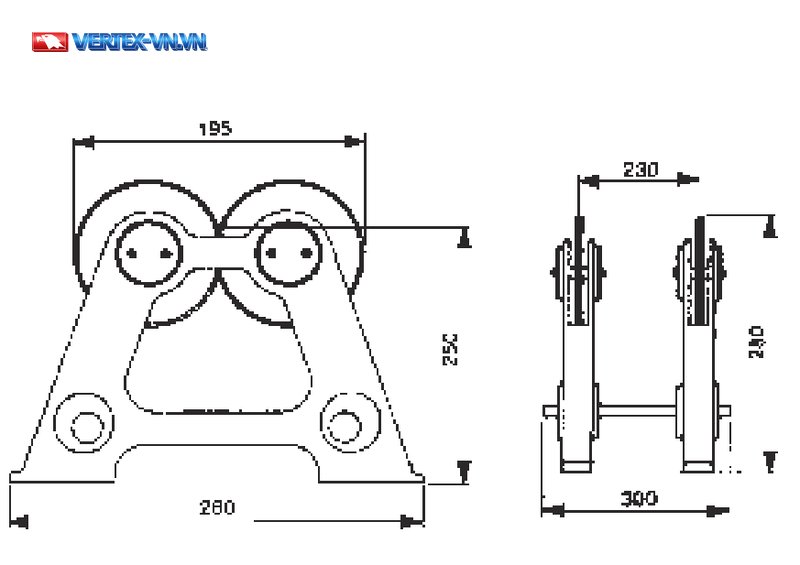

Bản vẽ WBS-300 in số 195 trên đường kích thước của hình chính diện. Ở hình bên, số 230 nằm trên đường kích thước phía trên và số 300 nằm trên đường kích thước phía dưới.
Bản vẽ còn in thêm vài số khác ở bên phải hình bên; các số này không kèm chữ ký hiệu.
Thiết Bị Cân Bằng Đá Mài LBS-100 Và LBS-350 – Level Balancing Stand
LBS-100 và LBS-350 là hai mã Level Balancing Stand; ở dòng MAX.WHEEL DIAMETER ALLOWED, catalogue in Ø200 mm và Ø350 mm cho hai mã này. Hai mức Ø in chung một dòng.

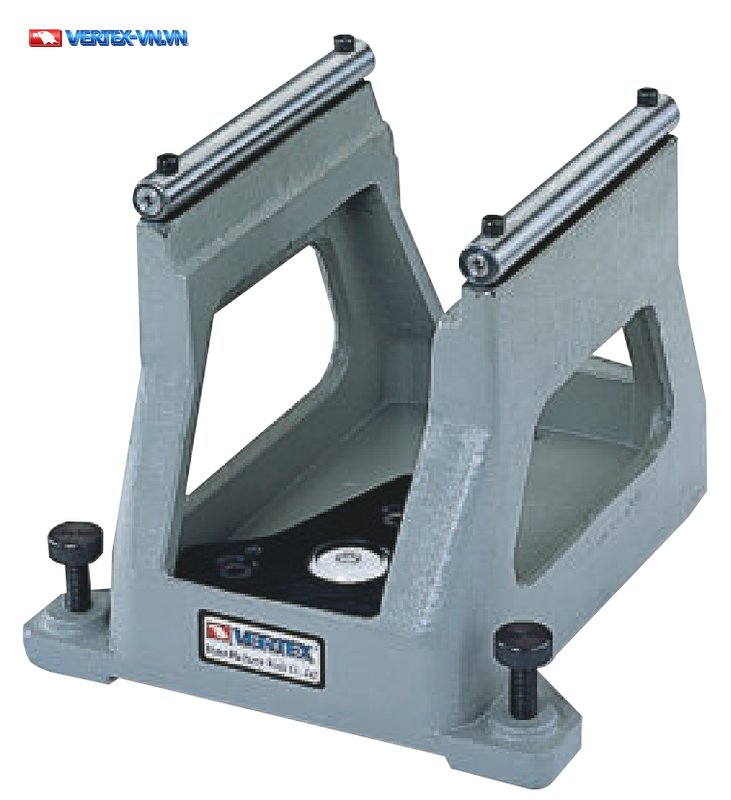

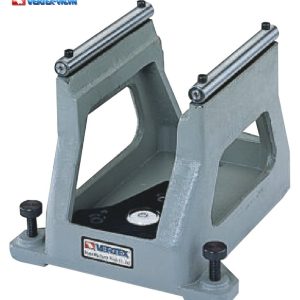

Catalogue mô tả dòng LBS bằng câu “This machine encloses minute leveling instrument”. Ảnh LBS cho thấy một bọt thủy tròn ở phần đáy giữa hai thành giá, khớp với chữ “leveling instrument”.

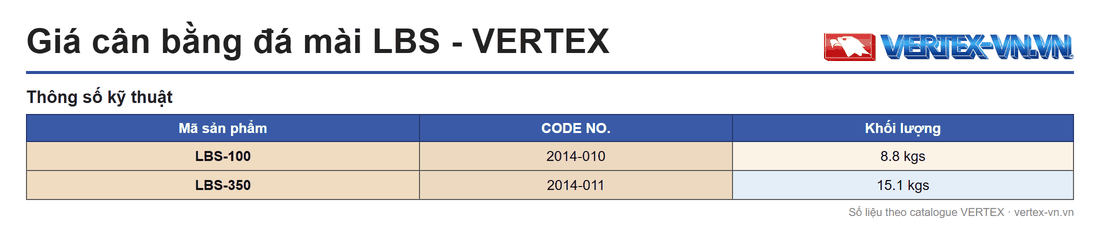

Bảng sau chép CODE NO. và khối lượng của hai mã.
| Mã sản phẩm | CODE NO. | Khối lượng |
|---|---|---|
| LBS-100 | 2014-010 | 8.8 kgs |
| LBS-350 | 2014-011 | 15.1 kgs |

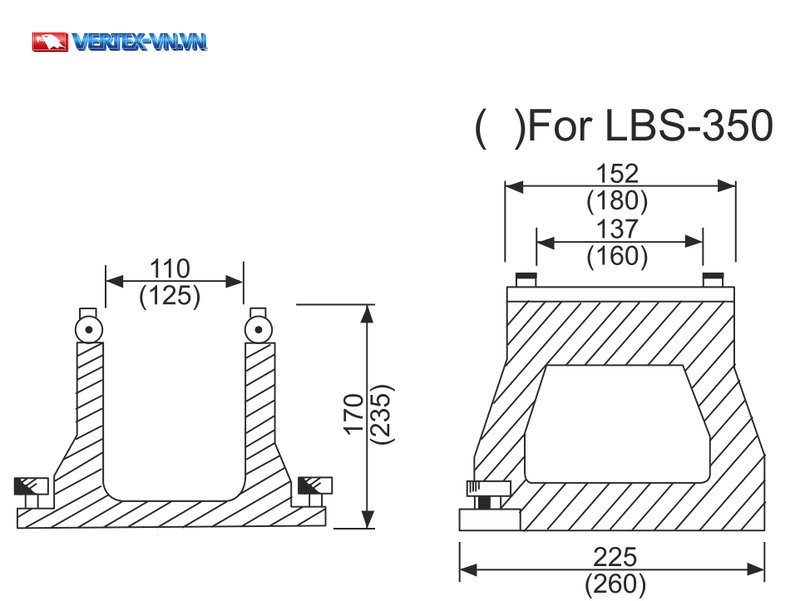

Bản vẽ LBS in hai hình, kèm dòng chú “( ) For LBS-350”: số trong ngoặc là của LBS-350, số không ngoặc là của LBS-100. Các số này không kèm chữ ký hiệu.
- Hình bên trái: 110 (125) và 170 (235).
- Hình bên phải: 152 (180), 137 (160) và 225 (260).
So Sánh Thiết Bị Cân Bằng Đá Mài WBS-300 Với LBS-100, LBS-350
Ba mã khác nhau ở khối lượng và ở mức đường kính đá tối đa mà catalogue in cho từng dòng.
| Chỉ tiêu | WBS-300 (Wheel Balancing Stand) | LBS-100, LBS-350 (Level Balancing Stand) |
|---|---|---|
| CODE NO. | 2014-001 | 2014-010 (LBS-100), 2014-011 (LBS-350) |
| Khối lượng | 12.5 kgs | 8.8 kgs (LBS-100), 15.1 kgs (LBS-350) |
| Đường kính đá tối đa cho phép | Ø400 mm | Ø200 mm và Ø350 mm (in chung một dòng) |
| Chữ catalogue nêu thêm | cast iron, through hardened to HRC 55º | encloses minute leveling instrument |
Ba bước để chọn mã:
- Đo đường kính đá bạn định cân, rồi so với Ø200 mm, Ø350 mm và Ø400 mm. Nếu bạn có nhiều cỡ đá, bạn đo từng cỡ.
- Đối chiếu khối lượng 8.8 kgs (LBS-100), 12.5 kgs (WBS-300) hoặc 15.1 kgs (LBS-350) với chỗ đặt giá của bạn.
- Gửi số liệu vừa đo cho kỹ thuật Nam Dương qua hotline để được tư vấn chọn mã.
Nếu đá của bạn có đường kính trên Ø350 mm, bạn nên xem WBS-300 trước, vì trong ba mã này WBS-300 là mã ghi mức Ø400 mm.
Sản Phẩm Cùng Tờ B38 Trong Mục Phụ Kiện Máy Mài
Thiết bị cân bằng đá mài cùng tờ B38 với hai sản phẩm khác của mục GRINDING MACHINE ACCESSORIES, nên bạn có thể xem thêm các trang sau.
- Bích kẹp đá mài: Grinding Wheel Flange gồm FKT-250 và FTA-350, kèm hai mã Wheel Balancing Bar là FKT-250-BAR và FTA-350-BAR, nằm cùng tờ B38.
- Tốc kẹp máy mài: Driving Carrier gồm 8 mã từ VDC-13 đến VDC-100, nằm cùng tờ B38.
- Danh mục phụ kiện máy mài: trang tập hợp các sản phẩm thuộc nhóm phụ kiện máy mài của VERTEX trên website.
Câu Hỏi Thường Gặp
Để chọn thiết bị cân bằng đá mài theo đường kính đá và khối lượng giá, bạn có thể tham khảo các câu hỏi dưới đây.
WBS-300 Là Gì?
WBS-300 là Wheel Balancing Stand của VERTEX, CODE NO. 2014-001, nặng 12.5 kgs. Catalogue VERTEX No.46 ghi mã này ở tờ B38, mục GRINDING MACHINE ACCESSORIES.
Thiết Bị Cân Bằng Đá Mài WBS-300 Cân Được Đá Đường Kính Tối Đa Bao Nhiêu?
Ø400 mm theo catalogue VERTEX No.46. Catalogue in dòng MAX. WHEEL DIAMETER ALLOWED Ø400 mm cho WBS-300 ở tờ B38.
LBS-100 Và LBS-350 Nặng Bao Nhiêu?
LBS-100 nặng 8.8 kgs và LBS-350 nặng 15.1 kgs. CODE NO. của hai mã lần lượt là 2014-010 và 2014-011.
WBS-300 Làm Bằng Chất Liệu Gì?
Theo catalogue, WBS-300 hoàn thiện bằng gang (cast iron) và tôi cứng xuyên suốt đến HRC 55º. Câu gốc trong catalogue là “finished with cast iron and fine through hardened to HRC 55º”.
Giá Cân Bằng Đá Mài LBS Có Bọt Thủy Không?
Có, theo ảnh và theo chữ in trong catalogue. Ảnh LBS cho thấy một bọt thủy tròn ở phần đáy giữa hai thành giá, và catalogue ghi “encloses minute leveling instrument”.
Thiết Bị Cân Bằng Đá Mài VERTEX Gồm Những Nhóm Nào?
Gồm hai nhóm: Wheel Balancing Stand WBS-300 và Level Balancing Stand LBS-100, LBS-350. Trang này đặt cả ba mã cạnh nhau để bạn so đường kính đá tối đa và khối lượng.
Tư Vấn Kỹ Thuật
Nam Dương là nhà đại diện phân phối VERTEX tại Việt Nam, hơn 10 năm đại diện hãng. Bạn liên hệ hotline 0911 066 515 để được tư vấn chọn giữa WBS-300, LBS-100 và LBS-350 theo đường kính đá và chỗ đặt giá, hoặc để hỏi về bản vẽ trong catalogue. Nam Dương bảo hành 6 tháng đối với lỗi từ nhà sản xuất.
